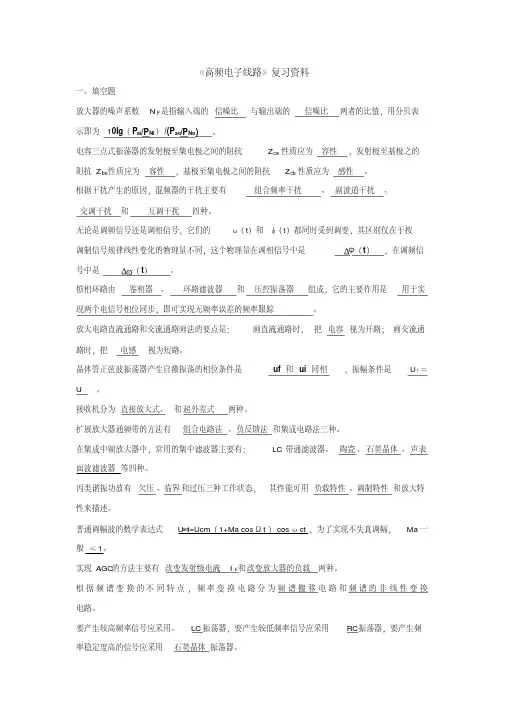

《高频电子线路》复习资料一、填空题放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（t），在调频信号中是（t）。

锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电感视为短路。

晶体管正弦波振荡器产生自激振荡的相位条件是uf和ui同相，振幅条件是 U f＝U i。

接收机分为直接放大式、和超外差式两种。

扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。

在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。

丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。

普通调幅波的数学表达式U AM t=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。

实现AGC的方法主要有改变发射级电流I E和改变放大器的负载两种。

根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。

要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

三点式振荡器有电容和电感三点式电路。

丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。

《高频电子线路》复习题（含解答）一、是非题（在括号内打“”表示对，“X”表示错。

）I•多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

（X ）2•多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

（X ）3•功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输岀功率。

（）4•放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

（）5.电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

（X ）6•在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

（）7.双边带（DSB信号的振幅与调制信号的规律成正比。

（X ）8•调频有两种方法，分别称为直接调频和间接调频。

（）9.锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

（）10• LC回路的品质因数Q值愈小，其选频能力愈强。

（X ）II.调谐放大器兼有放大和选频功能。

（）12• DSB调幅波中所包含的频率成分有载频、上下边频。

（X ）13.LC回路的品质因数Q 值愈小，其选频能力愈弱。

（）14.调谐功率放大器是采用折线近似分析法。

（）二、选择题（将一个正确选项前的字母填在括号内）1 •欲提高功率放大器的效率，应使放大器的工作状态为（D ）A.甲类 B •乙类C •甲乙类 D •丙类2•为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B ）A.LC正弦波振荡器 B •晶体振荡器 C . RC正弦波振荡器3 .若载波U c（t）=UCcos 3 C t,调制信号u Q（t）= U Q cos Q t，则调相波的表达式为（B ）A.U p«t）=U C COS（3 C t + m f sin Q t） B . U pd（t）=U C COS（3 c t + mcos ◎ t）C. U Ph（t）=U C（1 + mcos Q t ）cos 3 c t D . Up«t）=kU Q U：cos 3 e tcos Q t4.某调频波，其调制信号频率F= 1kHz，载波频率为10.7MHz，最大频偏厶f尸10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B ）A.12kHz B . 24kHz C . 20kHz D . 40kHz5 . MC1596集成模拟乘法器不可以用作（D ）A.混频 B .振幅调制C .调幅波的解调 D .频率调制6.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D ）A .过压B .弱过压C .临界D .欠压7.鉴频的描述是（B ）A .调幅信号的解调B .调频信号的解调C .调相信号的解调&下图所示框图能实现何种功能？（C ）其中U s(t)= U s cos 3 s tcos Q t，U L(t)= U L COS 3 L tA.振幅调制Lio。

高频电子线路复习题第一章 复习题一、填空题:1、 (1)为了改善系统的性能、实现信号的(远距离有效传输)及(多路复用),通信系统中广泛采用调制技术。

(2)用待传输的基带信号去改变高频载波信号某一参数的过程,称为(调制),用基带信号去改变载波信号的幅度,称为(调幅)。

(3)无线电波传播方式大体可分为(沿地面传播)、(直线传播)、(依靠电离层的传播)。

(4)非线性器件能够产生(新频率分量),具有(频率变换)的作用、1、3已知调制信号()2cos(2π500)V,u t t Ω=⨯载波信号5()4cos(2π10)V,c u t t =⨯令比例常数1a k =,试写出调幅波表示式,求出调幅系数及频带宽度。

画出调幅波频谱图。

解: ))](cos cos(1[00t t m U U c a m ϖΩ+==4(1+0、5cos V t t )102cos()50025⨯⨯ππ5.0420===Ωm m aa U U k m 14212121=⨯⨯=ma a U m BW=2F=2⨯500=1000Hz2、已知调制信号 ,)8002cos(3)(V t t u ⨯=Ωπ 载波信号 ,)102cos(66V uc ⨯=π令比例常数1a k =,试写出调幅波表示式,求出调幅系数及频带宽度。

画出调幅波频谱图。

解:))](cos cos(1[00t t ma U U c m ϖΩ+==6(1+0、5cos2πV t t )102cos()8006⨯⨯π5.0630===Ωm m a a U U k m 5.16212121=⨯⨯=ma maU BW=2F=HZ 16008002=⨯三、问答题:下图就是通信系的基本组成框图。

试述各组成部分的作用？信源:信息的来源输入变换器:将信源输入的信息变换成电信号,该信号称为基带信号发送设备:将基带信号进行某种处理并以足够的功率送入信道信道:信号传输的通道接收设备:由信道传送过来的已调信号由接收设备取出并进行处理,得到与发送端相对的基带信号(解调),复原成原来形式的信息、输出调换器:将信源输出电信号复原成原来形式的信息、第二章复习题一、单选题:1、单调谐放大器中,Qe对选择性与通频带的影响就是(B )。

高频电子线路复习题及答案高频复习题一、单项选择题1. 下列表达正确的是（ B ）A. 低频信号可直接从天线有效地辐射B. 低频信号必须装载到高频信号上才能从天线有效地辐射C. 高频信号及低频信号都不能从天线上有效地辐射D. 高频信号及低频信号都能从天线上有效地辐射2. 高频电子技术所研究的高频工作频率是（ D ）A. 300Hz～30MHzB. 300Hz～30kHzC. 30kHz～300MHzD. 300kHz～3000MHz3. 在电视广播系统中，图像信号采用（ A ）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式4. 晶体管fβ参数的定义为（ C ）1时，此时的频率为fβA. 当β下降到低频电流放大系数的21时，此时的频率为fβB. 当β的模值下降到低频电流放大系数的21时，此时的频率为fβC. 当频率升高时，β值下降。

当β的模值下降到低频电流放大器系数的21时，此时的频率为fβD.当β的模值下降到低频电流放大系数的105. 在相同条件下，双调谐回路放大器与单调谐放大器相比，下列表达正确的是（ A ）A. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较宽B. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较窄C. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较宽D. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较窄6. 设计一个稳定度高的频率可调振荡器，通常采用（ C ）A. 晶体振荡器B.变压器耦合振荡器C. 西勒振荡器D.哈莱特振荡器7. 振荡器的幅度由（ B ）A. 相位平衡确定B. 幅度平衡确定C. 相位稳定确定D. 幅度稳定确定8. 晶体的等效阻抗（ D ）A. 是一个小电阻B. 是一个大电阻C. 是电容性D. 是电感性9. 电视机的高放与中放电路应采用（ B ）A. 单调谐放大器B. 双调谐放大器C. 宽频带放大器D. 单调谐放大器或双调谐放大器10.单边带发射机频率合成是通过（ A ）A. 混频、倍频、分频实现的B. 混频、倍频、检波实现的C. 倍频、差频、检波实现的D. 调频、分频、放大实现的11.在基极调幅电路中，谐振功放工作在（ B ）A. 过压状态B. 欠压状态C. 临界状态D. 任意状态均可12.变频器的工作过程是进行频率变换，在变换频率的过程中，只改变（ A ）A. 载波频率B. 本振信号频率C. 调制信号频率D. 中频频率13.在混频电路中，若信号和本振产生的组合频率分量满足F f qf pf I c L ±=±±（F 为音频），则产生（A）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰14.正弦波振荡器的起振条件是（ D ）A.1)(F )(A 00=ωωB. 1)(F )(A 00>ωωC. )210n (2n Λ、、==∑π?D. )210(n 2n 1)(F )(A 00K 、、，==∑>π?ωω15.采用逐点法对小信号放大器进行调谐时，应（ C ）A. 从前向后，逐级调谐，反复调谐B. 从后向前，逐级调谐，不需反复C. 从后向前，逐级调谐，反复调谐D. 从前向后，逐级调谐，不需反复16. 环形调制器的作用是（ B ）A. 使载波振幅按音频规律变化B. 对载波有抵消作用C. 对载波及一个边频进行抑制D. 获得很窄的频谱17.长波信号主要以（ B ）A. 天波方式传播B. 地波方式传播C. 直射方式传播D. 天波和地波两种方式传播18.间接调频电路由（ C ）A. 积分电路组成B. 调相电路组成C. 积分电路和调相电路组成D. 微分电路和调相电路组成19.调幅系数必须（ B ）A. 大于1B. 小于等于1C. 等于1D. 不等于120.LC 并联谐振回路中，当工作频率等于谐振频率时，回路呈（ C ）A. 感性B. 容性C. 阻性D. 感性或容性21. 为了有效地发射电磁波，天线尺寸必须与（ A ）A. 辐射信号的波长相比拟B. 辐射信号的频率相比拟C. 辐射信号的振幅相比拟D. 辐射信号的相位相比拟22. 串联谐振曲线是（ B ）A. 回路电流I与谐振时回路电流I0的关系曲线B. 回路电流幅值与信号电压频率之间的关系曲线C. 回路电压幅值与信号电流频率之间的关系曲线D. 谐振时回路电流I0与信号电压频率23. 晶体管参数f T是指（ C ）A. 共射放大器，没有电流放大倍数时，对应的频率称为f TB. 当晶体管失去电流放大能力时的频率称为f TC. 当频率升高时，当β的模值下降到1时的频率称为f T1时的频率称为f TD. 当频率升高时，当β的模值下降到224. LC振荡器进入稳定状态时，为使稳频效果好，要工作在（C ）A. 甲类状态B. 乙类状态C. 丙类状态D. 甲乙类状态25. 在一般广播收音机中常用（ A ）A. 互感反馈振荡作为本地振荡器B. 考毕兹电路作为本地振荡器C. 哈特莱振荡器作为本地振荡器D. 西勒电路作为本地振荡器26. 江苏台的频率为702kHz及873kHz，它们对2～12MHz的短波收音机产生互调时与( A )A. 575MHz频率不产生互调B. 2.448MHz频率不产生互调C. 2.979MHz频率不产生互调D. 4.725MHz频率不产生互调27. 超外差接收机混频器的任务是（ D ）A. 增大通频带B. 抑制天线C. 提高增益D. 把接收到的各种不同频率的有用信号的载频变换为某一固定中频28. 丙类高频功率放大器，若要求效率高，应工作在（D ）A. 欠压状态B. 适压状态C. 临界状态D. 弱过压状态29. 传输线变压器用于宽带放大器，它可实现（ D ）A. 频率合成B. 电压合成C. 电路合成D. 功率合成30.不是发射机指标的是（ D ）A. 输出功率B. 总效率C. 频率稳定度和准确度D. 保真度31.电视图像的带宽为6MHz ，若采用普通调幅，每一频道电视图像信号带宽为（ B ）A. 6MHzB. 12MHzC. 8MHZD. 10MHz32.可以用包络检波方式解调的是（ A ）A. 普通调幅信号B. 双边带调幅信号C. 残留边带调幅信号D. 调频信号33.在混频电路中，若外来干扰和本振产生的组合频率分量满足I n1L f rf pf =±±，则产生（ B ）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰34.石英晶体等效为一个电感时，石英晶体振荡器的频率为（ B ）A. s f f =B. P s f f f <<C. P f f >D. s f f <35.丙类高频功率放大器电压利用系数为（ B ）A. 输出电压与输入电压之比B. 集电极电压与直流电源电压之比C. 集电极电压与基极电压之比D. 基极电压与直流电源电压之比36.若调制信号的频率范围为F 1～F n 时，则已调波的带宽为（ B ）A. 2F 1B. 2F nC. 2(F n -F 1)D. 2(F 1+F n )37.LC 并联谐振回路中，当工作频率小于谐振频率时，回路呈（ A ）A. 感性B. 容性C. 阻性D. 感性或容性38.两个单一频率的信号，如果他们的频率相距较远，则通过非线性器件后，实现的频换称为（ A）A. 调幅B. 调频C. 调相D. 混频39.关于直接调频和间接调频的说法正确的是（ B ）A. 直接调频是用调制信号去控制振荡器的工作状态B. 间接调频的频偏小,但中心频率比较稳定C. 直接调频的频偏小,但中心频率稳定度好D. 间接调频的频偏大,但中心频率稳定度好40.调频系数（ D ）A. 大于1B. 小于1C. 0~1D. 大于1小于1均可41. 电视、调频广播和移动通信均属（ A ）A. 超短波通信B. 短波通信C. 中波通信D. 长波通信42. 在电视广播系统中，图像信号采用（ A ）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式43. 白噪声是指（ C ）A. 在整个无线电频段具有不同频谱的噪声B. 一种像白光一样影响通信设备的噪声C. 在整个无线电频段内具有均匀频谱的起伏噪声D. 功率谱密度不恒定的噪声44. 宽频带放大器采用（ D ）A. 直接耦合方式B. 阻容耦合方式C. 变压器耦合D. 直接耦合与阻容耦合45. 想要产生频率稳定度高的正弦信号应采用（ C ）A. LC振荡器B. RC振荡器C. 晶体振荡器D. 压控振荡器46. 使用石英振荡器是利用石英的（ C ）A. 绝缘特性B. 电容特性C. 电感特性D. 电导特性47. 提高混频电路前级的选择性，可减少（ C ）A. 互调干扰B. 交调干扰C. 副波道干扰D. 组合频率干扰48. 丙类高频功率放大器的最佳工作状态是（ C ）A. 临界状态，此时功率最大，效率最高B. 临界状态，此时功率较大，效率最高C. 临界状态，此时功率最大，效率较高D. 临界状态，此时功率较大，效率较高49. 在调幅制发射机的频谱中，功率消耗最大的是（ A ）A. 载波B. 上边带C. 下边带D. 上、下边带之和50.接收单边信号应使用（ C ）。

《高频电子线路》复习题及答案模块一：认知一、填空题1.无线电波的主要传播方式是地面波、天波和空间波。

2.空间波是电磁波由发射天线直接辐射至接收天线。

由于地面及建筑物等的反射亦能抵达接收天线，故空间波实际上是直射波和反射波的合成，此现象称为（多径）传播。

3.一个点对点通信系统由信息源、发射设备、信道、接收设备、信息归宿组成。

4.能将天线或传输线路送来的信号加以选择、放大、变换，以获得所需信息的设备叫做接收设备。

5.能产生高频振荡，并经调制、放大后，将输出的高频功率馈送给传输线路或天线的设备，叫做发射设备。

6.天波是利用电离层的反射而进行传播的。

7.目前，应用较多的几种集中选频滤波器有：陶瓷滤波器、晶体滤波器，声表面波滤波器。

8.高频小信号谐振放大器的主要特点是以谐振回路作为放大器的交流负载，它的主要作用是 选频滤波功能。

9.放大器的噪声系数N F 是指输入端的 信噪比与输出端的信噪比 两者的比值。

10.通信网络和系统的主要任务是传输信息。

11.通信系统的信道分为有线信道和无线信道。

12.通信系统的分类方式主要有，，，和。

13.按通信方式来分类，通信系统可分为单工，半双工和全双工。

14.无线电波只是一种波长较长，频率较低的电磁波。

波长与频率之间存在以下关系：v=λf 。

（v 为光速，λ为波长和f 为频率）。

15.并联谐振回路激励源是电流，响应是（电压）。

16.天波是利用（电离层）的反射而进行传播的。

17.地面波沿地球表面传播，虽然地球的表面是弯曲的，但电磁波具有绕射的特点，其传播距离与大地损耗有密切关系，工作频率愈高，衰减就愈大。

18.理想并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω=，则并联LC 谐振电路的阻抗等效为纯电阻，电阻值等于（无穷大）。

19.频率为3～30MHz 的频段称为高频段，它对应的波长是10-100m ，又称为短波波段。

20.并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω>，则并联LC 谐振电路呈现容性失谐。

高频电子线路复习第一章绪论一、习题1.通信系统由哪些部分组成？各组成部分的作用是什么？2.无线电通信为什么要进行调制？常用的模拟调制方式有哪些？3.小信号谐振放大器的主要特点是以作为放大器的交流负载，具有和功能。

4.放大电路直流通路和交流通路画法的要点是：画直流通路时，把视为开路；画交流通路时，把视为短路。

5.石英晶体振荡器是利用石英晶体的工作的，其频率稳定度很高，通常可分为和两种。

6.通常将携带有信息的电信号称为，未调制的高频振荡信号称为，通过调制后的高频振荡信号称为。

7.接收机分为和两种。

一、习题1.无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有、、。

针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。

2.通信系统由输入变换器、、、以及输出变换器组成。

3.无线电波的三种传播方式是什么？各有什么特点？4.为什么发射台要将信号调制到高频载波上再发送？6.无线电广播发送和接收设备由哪些主要部分组成？7.将下列采用调幅方式实现的无线通信系统中的超外差式接收机的组成框图补充完整。

高频小信号检波器放大器第二章选频网络一、习题1.在调谐放大器的LC回路两端并上一个电阻R，可以（）。

A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带2.正弦振荡器中选频网络的作用是（）。

A.产生单一频率的正弦波B.提高输出信号的振幅C.保证电路起振D.降低输出信号的振幅3.在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（）。

A.NPN型、becB.NPN型、ebcC.NPN型、ecbD.NPN型、bce4.LC谐振回路有和两种谐振方式。

5.LC并联谐振回路的品质因数越高，则越窄。

6.并联谐振回路如图所示，已知：Ｃ=300pF，L=390uF，Ｑ空=100，信号源内阻R S=100kΩ，负载电阻R L=200kΩ。

求该回路的谐振频率、谐振电阻、通频带。

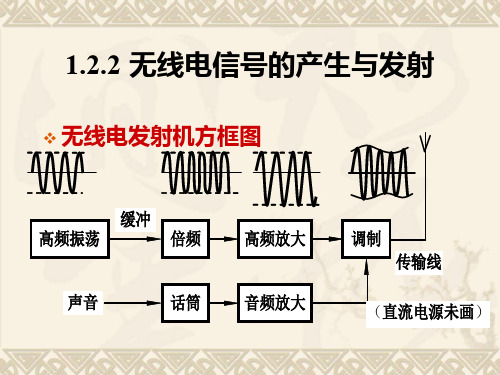

，高频复习绪论1．画出无线发设系统和接收系统方框图。

2.什么叫调制？什么叫解调？怎样调制？为什么要进行调制？调制：将低频以及视频信号通过将其某种信息（其幅度、相位或者频率）加到高频载波上，以利于其传输；解调：从已调波中恢复原先的低频调制信号（基带信号）叫解调。

混频：高频已调波与本地振荡信号混频，得到中频已调波高频振荡、本地振荡（第四章正弦波振荡电路）；第一章基础知识1.1 LC谐振回路的选频特性和阻抗变换特性一．LC谐振回路的作用1．可以进行选频（即将LC回路调谐在需要选择的频率上）2．进行信号的频幅转换和频相转换（在斜率鉴频和相位鉴频） 3．组成阻抗变换和匹配电路 二．LC 谐振回路选频功能1．通频带定义：单位谐振曲线 N(f)下降到0.7所包含的频率范围为回路的通频带，用BW 0.7表示。

选频功能与品质因数的关系。

Q 值越大，BW 越窄，选频功能越好 2．选频功能与矩形系数的关系。

矩形系数值越接近于1，选频功能越好。

矩形系数定义：单位谐振曲线N(f)下降到0.1时的频带范围与通频带之比，即⑴ 用电阻、电抗表示 Q① 并联 Q=R P /X P （ ） 串联 Q = XS / R S⑵用电导、电纳表示 Q① 并联 串联三．LC 串、并联谐振的特点，谐振频率1．LC 并联: 阻抗最大，且为纯阻性。

为电流谐振。

⑴ f=f o ,阻抗最大，且为纯阻性,.⑵ f >f o ,呈电容性。

当电容用，阻抗减小。

⑶ f <f o ,呈电感性。

当电感用，阻抗减小。

2．LC 串联 ：⑴ f=f o ,谐振，阻抗最小，且为纯阻性,.为电压谐振。

⑵ f >f o ,呈电感性。

当电感用，阻抗增大。

⑶ f <f o ,呈电容性。

当电容用，阻抗增大。

07.0Q f BW =7.01.01.0BW BW K =ppe X RQ =000001e e g C L g Q ωω==∑=LC f π211.当L 1C 1=L 2C 2<L 3C 3时；上图可构成什么振荡器。
