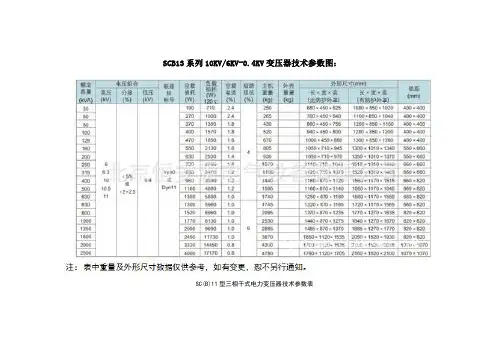

变压器参数表

SCB10-1000/10技术参数特性表序号名称单位标准参数值投标人保证值一额定值1 变压器参数见续表 1 SCB10-1000/102 铁心材质冷轧取向硅钢片硅钢片3 线圈结构包封式/非包封式包封式4 高压绕组kV 见续表 1 105 低压绕组kV 0.4 0.46 额定频率Hz 50 507 额定容量kVA 见续表 1 38 相数 3 39 调压方式无励磁无励磁10 调压位置高压侧高压侧11 调压范围见续表 1 ±2×2.5%12 中性点接地方式不接地不接地13 冷却方式AN/AF AN/AF14 联接组标号见续表 1 DYn1115 磁通密度T （投标人提供） 1.5416 绝缘耐热等级F级及以上 F17 局部放电水平pC ≤10 ≤10二绝缘水平1 雷电全波冲击电压（峰值）kV75 752 雷电截波冲击电压（峰值）85 853 高压绕组额定短时工频耐受电压（有效值）kV 35 354 低压绕组额定短时工频耐受电压（有效值）kV5 5三温升限值1 额定电流下的绕组平均温升（F）K 100 1002 额定电流下的绕组平均温升（H）125 （投标人填写）四空载损耗1 额定频率额定电压时空载损耗kW 见续表 1 1.77五空载电流1 100％额定电压时％见续表 1 1表1（续）序号名称单位标准参数值投标人保证值六负载损耗1 主分接（120℃）kW 见续表 1 8.13七噪声水平dB 见续表 1 72八质量和尺寸1 总质量t （投标人提供） 3.1续表1变压器容量（kVA）高压（kV）高压分接范围（％）低压（kV）联结组标号空载损耗（kW）负载损耗（kW）空载电流（％）短路阻抗（％）轨距A×Ｂ（mm×mm）噪声水平（dB）5010 ±2×2.5 0.4 D,yn11 0.27 1.0 2.44.0550×55064100 0.4 1.57 1.8 550×55065 160 0.54 2.13 1.6 550×55066 200 0.62 2.53 1.4 660×550 67 250 0.81 2.92 1.4 660×550 67 315 0.88 3.47 1.2 660×660 69 400 1.1 4.22 1.2 660×660 69 500 1. 16 4.88 1.2 660×660 70 630 1.34 5.88 1.0 820×820 71630 1.300 5.96 1.06.0 820×820 71800 1..52 6.96 1.0 820×820 72 1000 1.77 8.13 1.0 820×820 72 1250 2.09 9.69 1.0 1070×82074 1600 2.45 11.73 1.0 1070×820742 组件材料配置表项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地变压器本体台1、单台本体及组部件1.1 高压绝缘子支/台投标人提供复合 31.2 低压绝缘子支/台投标人提供复合 61.3 低压中性点绝缘子支/台投标人提供复合1.4 温度控制器台/台投标人提供BWDK-3208D 1南京超博江苏南京1.5 铭牌、标识牌和警示牌套/台投标人提供不锈钢 1 不锈钢河南逐鹿1.6 风机台/台投标人提供GFDD470-110 6福建力得福建福州2、主要材料2.1 硅钢片Kg/台投标人提供30Q120 1885武汉钢铁湖北武汉2.2 铜线Kg/台投标人提供SBEMB-0.4/155 361顺特电气广东广州2.3 钢材Kg/台投标人提供Q235 162 安钢安阳项目单位：项目名称：序号项目货物需求投标人(唯一确定)响应元件名称型式规格，参数单位数量型式、规格数量制造商原产地2.4 铜箔Kg/台投标人提供TU1 233中铝洛阳洛阳2.5 环氧树脂Kg/台投标人提供8088A 117江西宏特江西抚州编制说明1.项目货物需求单位在“项目货物需求-数量”中仅保留具体数量，括号中说明性语句为编写参考，须在编写过程中删除。

变压器型号及参数表引言变压器是电力系统中常见的电力设备，用于改变电压的大小。

不同的应用领域需要使用不同型号和参数的变压器。

本文档将介绍常见的变压器型号及其参数表。

变压器型号1.单相变压器（Single-phase Transformer）2.三相变压器（Three-phase Transformer）3.干式变压器（Dry-type Transformer）4.油浸变压器（Oil-immersed Transformer）5.声浪变压器（Audio Transformer）6.自耦变压器（Autotransformer）7.可调变压器（Variable Transformer）变压器参数表以下是常见变压器的参数表：1. 单相变压器参数说明型号单相变压器额定容量10 KVA额定电压比220V/110V额定频率50/60 Hz2. 三相变压器参数说明型号三相变压器额定容量100 KVA额定电压比380V/220V额定频率50/60 Hz3. 干式变压器参数说明型号干式变压器额定容量500 KVA额定电压比220 kV/10 kV 额定频率50/60 Hz4. 油浸变压器参数说明型号油浸变压器额定容量1000 KVA额定电压比220 kV/110 kV 额定频率50/60 Hz冷却方式ONAN5. 声浪变压器参数说明型号声浪变压器额定容量20 VA额定电压比220V/12V额定频率50/60 Hz6. 自耦变压器参数说明型号自耦变压器额定容量50 KVA额定电压比380V/220V额定频率50/60 Hz7. 可调变压器参数说明型号可调变压器额定容量 5 KVA额定电压比220V/0-250V 额定频率50/60 Hz结论不同型号和参数的变压器适用于不同的应用场景。

在选择变压器时，需要根据实际需求确定适合的型号和参数，以确保电力系统的正常运行。

本文档提供了常见变压器型号及其参数表，希望对读者在选择变压器时提供参考和帮助。

空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A 和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。
