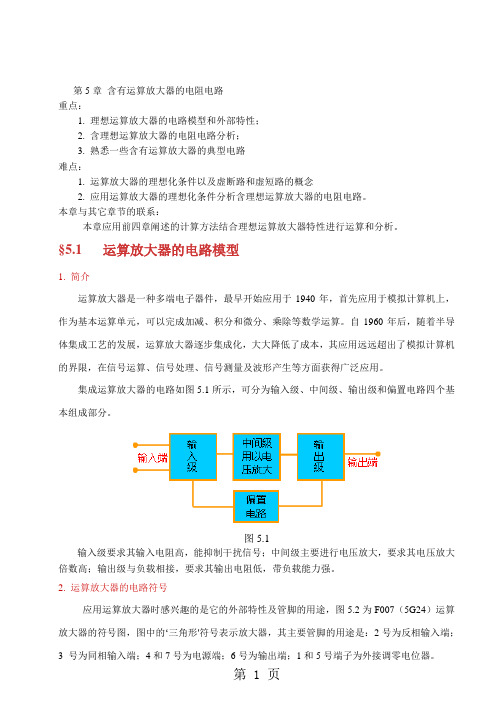

第5章含有运算放大器的电阻电路重点：1. 理想运算放大器的电路模型和外部特性；2. 含理想运算放大器的电阻电路分析；3. 熟悉一些含有运算放大器的典型电路难点：1. 运算放大器的理想化条件以及虚断路和虚短路的概念2. 应用运算放大器的理想化条件分析含理想运算放大器的电阻电路。
本章与其它章节的联系：本章应用前四章阐述的计算方法结合理想运算放大器特性进行运算和分析。
§5.1 运算放大器的电路模型1. 简介运算放大器是一种多端电子器件，最早开始应用于1940年，首先应用于模拟计算机上，作为基本运算单元，可以完成加减、积分和微分、乘除等数学运算。
自1960年后，随着半导体集成工艺的发展，运算放大器逐步集成化，大大降低了成本，其应用远远超出了模拟计算机的界限，在信号运算、信号处理、信号测量及波形产生等方面获得广泛应用。
集成运算放大器的电路如图5.1所示，可分为输入级、中间级、输出级和偏置电路四个基本组成部分。
图5.1输入级要求其输入电阻高，能抑制干扰信号；中间级主要进行电压放大，要求其电压放大倍数高；输出级与负载相接，要求其输出电阻低，带负载能力强。
2. 运算放大器的电路符号应用运算放大器时感兴趣的是它的外部特性及管脚的用途，图5.2为F007（5G24）运算放大器的符号图，图中的‘三角形'符号表示放大器，其主要管脚的用途是：2号为反相输入端；3 号为同相输入端；4和7号为电源端；6号为输出端；1和5号端子为外接调零电位器。
图 5.2图 5.3在分析运算放大器的放大作用时，在电路符号图中一般不画出偏置电源端，采用图5.3所示的符号，其中：a端：反向输入端。
由此端输入电压u-，则输出信号和输入信号是反向的。
b端：同向输入端。
由此端输入电压u+，则输出信号和输入信号是同向的。
o端：输出端, 输出电压u o图中A 表示开环电压放大倍数，可达十几万倍。
需要注意的是：不要把图中a端和b端的“-”号和“+”号误认为电压参考方向的正负极性，如图所示，电压参考方要另外标出，均为对地的电压，当在接地端未画出时尤须注意。
第一章 电路模型和电路定律一、填空题1、 在某电路中，当选取不同的电位参考点时，电路中任两点的电压_________。
2、 电路中，电压与电流的参考方向一致时称为_______________。
3、 二条以上支路的汇合点称为___________。
4、 电路中，电压与电流的方向可以任意指定，指定的方向称为________方向。
5、 若12ab I =-A ，则电流的实际方向为________，参考方向与实际方向________。
6、 一个元件为关联参考方向，其功率为-100W ，则该元件在电路中________功率。
7、 描述回路与支路电压关系的定律是________定律。
8、 线性电阻伏安特性是（u ~i ）平面上过________的一条直线。
9、 KCL 定律是对电路中各支路________之间施加的线性约束关系；KVL 定律是对电路中各支路________之间施加的线性约束关系。
10、 在 电 流 一 定 的 条 件 下 ，线 性 电 阻 元 件 的 电 导 值 越 大 ，消 耗 的 功 率越________。
在 电 压 一 定 的 条 件 下 ，电 导 值 越 大 ，消 耗 的 功 率越________。
11、 理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由________来决定。
12、 KVL 是关于电路中________受到的约束；KCL 则是关于电路中________受到的约束。
13、 一个二端元件，其上电压u 、电流i 取关联参考方向，已知u =20V ，i =5A ，则该二端元件吸收________W 的电功率。
二、选择题1、图示二端网络，其端口的电压u 与电流i 关系为 （ ）。
A. u ＝2i - 10B. u ＝2i ＋10C. u ＝-2i ＋10D. u ＝-2i - 102、图示二端网络的电压电流关系为（ ）。
A. U I =+25B. U I =-25C. U I =--25D. U I =-+254、图示电路中，2 A 电 流 源 吸 收 的 功 率 为 ()。
第5章 负反馈放大电路习题解答1. 什么是反馈？为什么要引入反馈？ 【解题过程】在电子电路中，把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络返送回输入回路，以影响放大电路性能的措施，称为反馈。
负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗，使系统更有利于推动后面的负载，所以要引入反馈。
2. 什么是正反馈和负反馈？如何判断电路中引入的是正反馈还是负反馈？ 【解题过程】当电路中引入反馈后，反馈信号能削弱输入信号的作用，称为负反馈。
相反，反馈信号加强了输入信号的作用，称为正反馈。
为了判断引入的是正反馈还是负反馈，通常采用的方法是“瞬时极性法”。
具体做法如下：(1)假定放大电路工作在中频信号频率范围，则电路中电抗元件的影响可以忽略； (2)假定电路输入信号在某个时刻的对地极性，在电路中用符号“＋”和“-”表示瞬时极性的正和负，并以此为依据，逐级推出电路中各相关点电流的流向和电位极性，从而得出输出信号的极性；(3)根据输出信号的极性判断出反馈信号的极性；(4)根据反馈信号和输入信号的极性及连接方式，判断净输入信号，若反馈信号使基本放大电路的净输入信号增强，则为正反馈；若反馈信号使基本放大电路的净输入信号削弱，则为负反馈。
3. 负反馈放大电路的一般表达式是什么？ 【解题过程】负反馈放大电路的一般表达式为F 1AA AF=+4. 负反馈放大电路有哪四种组态？如何判断？【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈，电流并联负反馈，电流串联负反馈，具体判断方法在正文6.5中有详细描述。
5. 负反馈对电路性能产生什么影响？【解题过程】负反馈对电路性能产生如下影响：提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。
6. 电路如题图6.6 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
§5-1 运算放大器的电路模型§5-2 比例电路的分析§5-3 含有理想运算放大器的电路的分析第5章含有运算放大器的电阻电路课程名称课程名称：：（Electrical circuit ）编著单位编著单位：：西安交通大学原著：邱关源修订：罗先觉运算放大器的电路模型§5-1一、运算放大器简介简介◇运算放大器简称运放。
