Q690D高强钢板简介

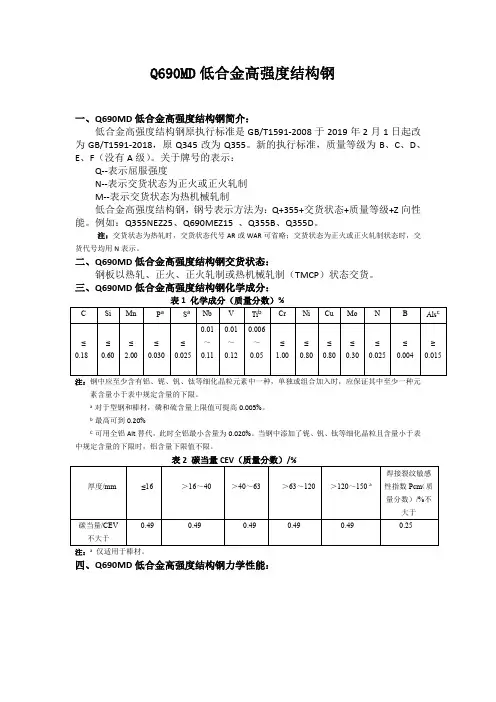

Q690MD低合金高强度结构钢一、Q690MD低合金高强度结构钢简介：低合金高强度结构钢原执行标准是GB/T1591-2008于2019年2月1日起改为GB/T1591-2018，原Q345改为Q355。

新的执行标准，质量等级为B、C、D、E、F（没有A级）。

关于牌号的表示：Q--表示屈服强度N--表示交货状态为正火或正火轧制M--表示交货状态为热机械轧制低合金高强度结构钢，钢号表示方法为：Q+355+交货状态+质量等级+Z向性能。

例如：Q355NEZ25、Q690MEZ15 、Q355B、Q355D。

注：交货状态为热轧时，交货状态代号AR或WAR可省略；交货状态为正火或正火轧制状态时，交货代号均用N表示。

二、Q690MD低合金高强度结构钢交货状态：钢板以热轧、正火、正火轧制或热机械轧制（TMCP）状态交货。

三、Q690MD低合金高强度结构钢化学成分：注：钢中应至少含有铝、铌、钒、钛等细化晶粒元素中一种，单独或组合加入时，应保证其中至少一种元素含量小于表中规定含量的下限。

a 对于型钢和棒材，磷和硫含量上限值可提高0.005%。

b 最高可到0.20%C 可用全铝Alt替代，此时全铝最小含量为0.020%。

当钢中添加了铌、钒、钛等细化晶粒且含量小于表中规定含量的下限时，铝含量下限值不限。

表2 碳当量CEV（质量分数）/%注：仅适用于棒材。

四、Q690MD低合金高强度结构钢力学性能：表3 力学性能注：当屈服不明显的时，可用规定塑性延伸强度R p0.2代替上屈服强度R eH。

五、Q690MD低合金高强度结构钢常见规格尺寸：河南昌申钢铁有限公司可供钢板规格范围：厚度8-400mm，宽度1500-4020mm，长度4000-17000mm，单重最大30.00吨。

根据需求还可提供更大规格钢板、可供探伤要求、Z15～Z35厚度方向性能要求、高强度韧性要求等钢板。

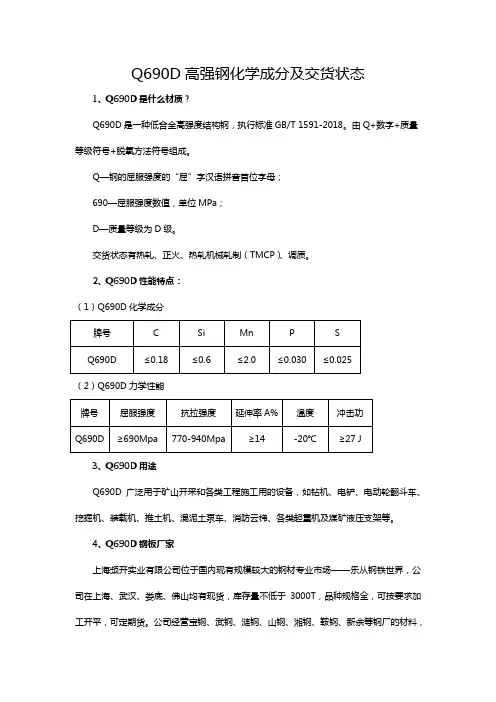

Q690D高强钢化学成分及交货状态
1、Q690D是什么材质？
Q690D是一种低合金高强度结构钢，执行标准GB/T 1591-2018。

由Q+数字+质量等级符号+脱氧方法符号组成。

Q—钢的屈服强度的“屈”字汉语拼音首位字母；
690—屈服强度数值，单位MPa；
D—质量等级为D级。

交货状态有热轧、正火、热轧机械轧制（TMCP）、调质。

2、Q690D性能特点：
（1）Q690D化学成分
（2）Q690D力学性能
3、Q690D用途
Q690D广泛用于矿山开采和各类工程施工用的设备，如钻机、电铲、电动轮翻斗车、挖掘机、装载机、推土机、混泥土泵车、消防云梯、各类起重机及煤矿液压支架等。

4、Q690D钢板厂家
上海频开实业有限公司位于国内现有规模较大的钢材专业市场——乐从钢铁世界，公司在上海、武汉、娄底、佛山均有现货，库存量不低于3000T，品种规格全，可按要求加工开平，可定期货。

公司经营宝钢、武钢、涟钢、山钢、湘钢、鞍钢、新余等钢厂的材料，
主要有耐磨钢、高强度钢板、工程机械用钢、汽车大梁钢、冷轧高强车厢板、耐候钢、耐酸钢、中高碳钢。

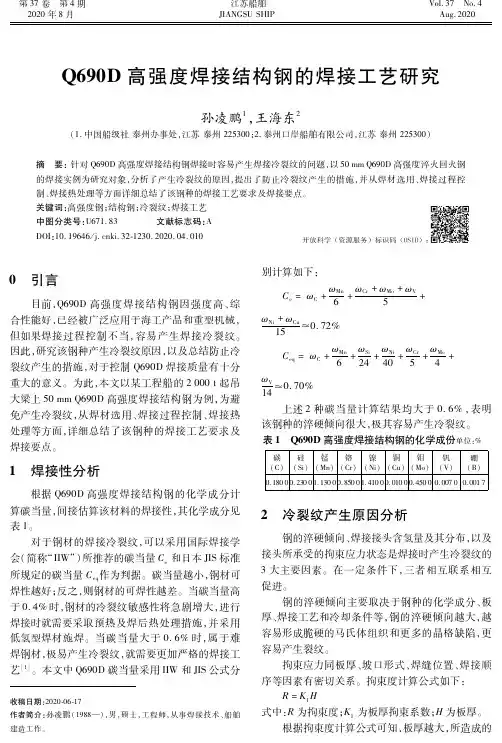

第３７卷　第４期江苏船舶Ｖｏｌ．３７　Ｎｏ．４ ２０２０年８月ＪＩＡＮＧＳＵＳＨＩＰＡｕｇ．２０２０Ｑ６９０Ｄ高强度焊接结构钢的焊接工艺研究孙凌鹏１，王海东２（１．中国船级社泰州办事处，江苏泰州２２５３００；２．泰州口岸船舶有限公司，江苏泰州２２５３００）摘　要：针对Ｑ６９０Ｄ高强度焊接结构钢焊接时容易产生焊接冷裂纹的问题，以５０ｍｍＱ６９０Ｄ高强度淬火回火钢的焊接实例为研究对象，分析了产生冷裂纹的原因，提出了防止冷裂纹产生的措施，并从焊材选用、焊接过程控制、焊接热处理等方面详细总结了该钢种的焊接工艺要求及焊接要点。

关键词：高强度钢；结构钢；冷裂纹；焊接工艺中图分类号：Ｕ６７１．８３文献标志码：ＡＤＯＩ：１０．１９６４６／ｊ．ｃｎｋｉ．３２ １２３０．２０２０．０４．０１００　引言目前，Ｑ６９０Ｄ高强度焊接结构钢因强度高、综合性能好，已经被广泛应用于海工产品和重型机械，但如果焊接过程控制不当，容易产生焊接冷裂纹。

因此，研究该钢种产生冷裂纹原因，以及总结防止冷裂纹产生的措施，对于控制Ｑ６９０Ｄ焊接质量有十分重大的意义。

为此，本文以某工程船的２０００ｔ起吊大梁上５０ｍｍＱ６９０Ｄ高强度焊接结构钢为例，为避免产生冷裂纹，从焊材选用、焊接过程控制、焊接热处理等方面，详细总结了该钢种的焊接工艺要求及焊接要点。

１　焊接性分析根据Ｑ６９０Ｄ高强度焊接结构钢的化学成分计算碳当量，间接估算该材料的焊接性，其化学成分见表１。

对于钢材的焊接冷裂纹，可以采用国际焊接学会（简称“ＩＩＷ”）所推荐的碳当量Ｃｅ和日本ＪＩＳ标准所规定的碳当量Ｃｅｑ作为判据。

碳当量越小，钢材可焊性越好；反之，则钢材的可焊性越差。

当碳当量高于０．４％时，钢材的冷裂纹敏感性将急剧增大，进行焊接时就需要采取预热及焊后热处理措施，并采用低氢型焊材施焊。

当碳当量大于０．６％时，属于难焊钢材，极易产生冷裂纹，就需要更加严格的焊接工艺［１］。

本文中Ｑ６９０Ｄ碳当量采用ＩＩＷ和ＪＩＳ公式分收稿日期：２０２０ ０６ １７作者简介：孙凌鹏（１９８８—），男，硕士，工程师，从事焊接技术、船舶建造工作。

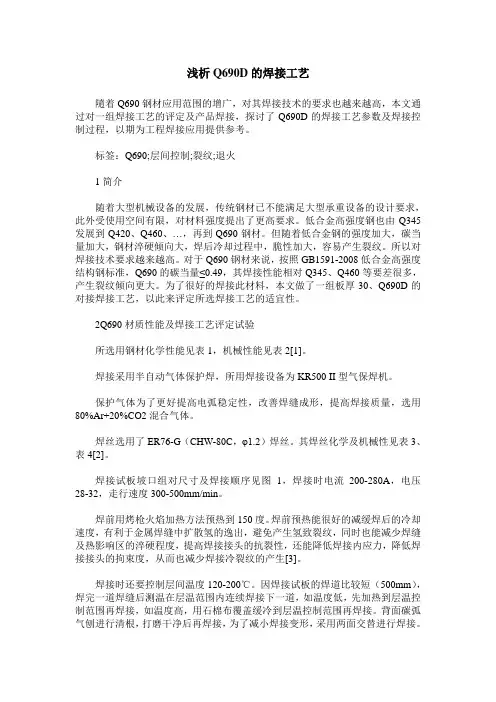

浅析Q690D的焊接工艺隨着Q690钢材应用范围的增广，对其焊接技术的要求也越来越高，本文通过对一组焊接工艺的评定及产品焊接，探讨了Q690D的焊接工艺参数及焊接控制过程，以期为工程焊接应用提供参考。

标签：Q690;层间控制;裂纹;退火1简介随着大型机械设备的发展，传统钢材已不能满足大型承重设备的设计要求，此外受使用空间有限，对材料强度提出了更高要求。

低合金高强度钢也由Q345发展到Q420、Q460、…，再到Q690钢材。

但随着低合金钢的强度加大，碳当量加大，钢材淬硬倾向大，焊后冷却过程中，脆性加大，容易产生裂纹。

所以对焊接技术要求越来越高。

对于Q690钢材来说，按照GB1591-2008低合金高强度结构钢标准，Q690的碳当量≤0.49，其焊接性能相对Q345、Q460等要差很多，产生裂纹倾向更大。

为了很好的焊接此材料，本文做了一组板厚30、Q690D的对接焊接工艺，以此来评定所选焊接工艺的适宜性。

2Q690材质性能及焊接工艺评定试验所选用钢材化学性能见表1，机械性能见表2[1]。

焊接采用半自动气体保护焊，所用焊接设备为KR500 II型气保焊机。

保护气体为了更好提高电弧稳定性，改善焊缝成形，提高焊接质量，选用80%Ar+20%CO2混合气体。

焊丝选用了ER76-G（CHW-80C，φ1.2）焊丝。

其焊丝化学及机械性见表3、表4[2]。

焊接试板坡口组对尺寸及焊接顺序见图1，焊接时电流200-280A，电压28-32，走行速度300-500mm/min。

焊前用烤枪火焰加热方法预热到150度。

焊前预热能很好的减缓焊后的冷却速度，有利于金属焊缝中扩散氢的逸出，避免产生氢致裂纹，同时也能减少焊缝及热影响区的淬硬程度，提高焊接接头的抗裂性，还能降低焊接内应力，降低焊接接头的拘束度，从而也减少焊接冷裂纹的产生[3]。

焊接时还要控制层间温度120-200℃。

因焊接试板的焊道比较短（500mm），焊完一道焊缝后测温在层温范围内连续焊接下一道，如温度低，先加热到层温控制范围再焊接，如温度高，用石棉布覆盖缓冷到层温控制范围再焊接。

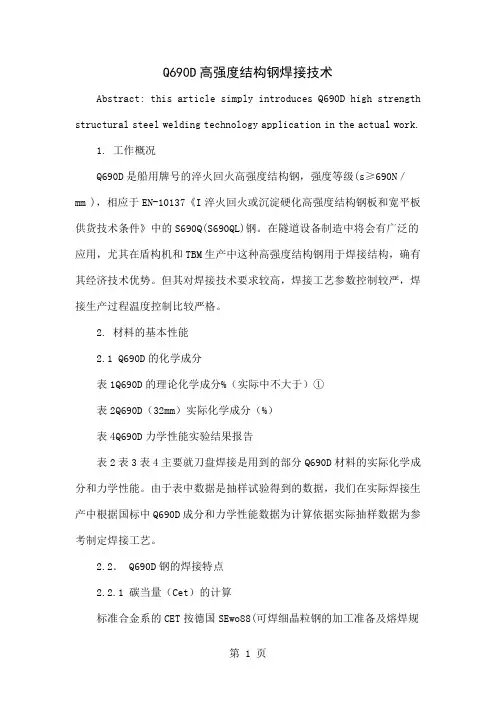

Q690D高强度结构钢焊接技术Abstract: this article simply introduces Q690D high strength structural steel welding technology application in the actual work.1. 工作概况Q690D是船用牌号的淬火回火高强度结构钢，强度等级(s≥690N／mm )，相应于EN-10137《I淬火回火或沉淀硬化高强度结构钢板和宽平板供货技术条件》中的S690Q(S690QL)钢。

在隧道设备制造中将会有广泛的应用，尤其在盾构机和TBM生产中这种高强度结构钢用于焊接结构，确有其经济技术优势。

但其对焊接技术要求较高，焊接工艺参数控制较严，焊接生产过程温度控制比较严格。

2. 材料的基本性能2.1 Q690D的化学成分表1Q690D的理论化学成分%（实际中不大于）①表2Q690D（32mm）实际化学成分（%）表4Q690D力学性能实验结果报告表2表3表4主要就刀盘焊接是用到的部分Q690D材料的实际化学成分和力学性能。

由于表中数据是抽样试验得到的数据，我们在实际焊接生产中根据国标中Q690D成分和力学性能数据为计算依据实际抽样数据为参考制定焊接工艺。

2.2． Q690D钢的焊接特点2.2.1 碳当量（Cet）的计算标准合金系的CET按德国SEwo88(可焊细晶粒钢的加工准备及熔焊规程》碳当量计算公式②:CET=C+(Mn+No)／16+(Cr+Cu)／20+Ni／40计算可得MaxCet=0. 48％大于0.45%，(75mm板Cet=0.39%，32mm板Ceq=0.40%) ,可见Q690D钢材的淬硬性倾向明显,焊接性能不是很好,需采用适当的预热和控制线能量等措施;其目的是为了降低焊接接头的冷却温度,以减小淬硬倾向,防止生成裂纹。

2.2.2Q690D钢焊接容易出现的问题Q690D钢合金成分丰富，强度等级高，焊接接头热影响区淬硬倾向大。

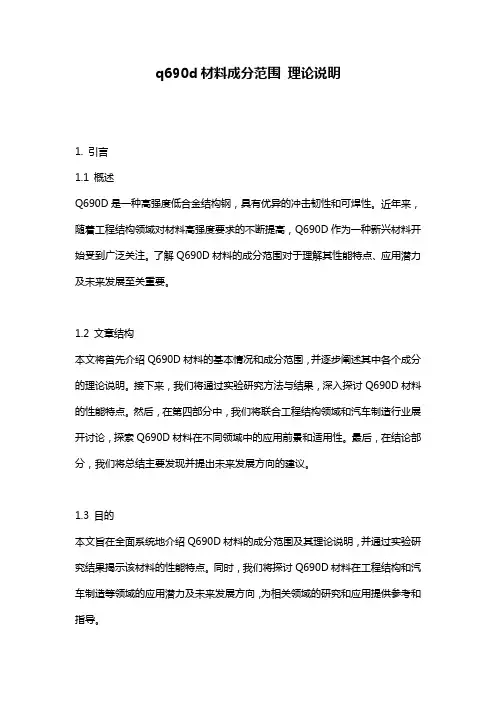

q690d材料成分范围理论说明1. 引言1.1 概述Q690D是一种高强度低合金结构钢，具有优异的冲击韧性和可焊性。

近年来，随着工程结构领域对材料高强度要求的不断提高，Q690D作为一种新兴材料开始受到广泛关注。

了解Q690D材料的成分范围对于理解其性能特点、应用潜力及未来发展至关重要。

1.2 文章结构本文将首先介绍Q690D材料的基本情况和成分范围，并逐步阐述其中各个成分的理论说明。

接下来，我们将通过实验研究方法与结果，深入探讨Q690D材料的性能特点。

然后，在第四部分中，我们将联合工程结构领域和汽车制造行业展开讨论，探索Q690D材料在不同领域中的应用前景和适用性。

最后，在结论部分，我们将总结主要发现并提出未来发展方向的建议。

1.3 目的本文旨在全面系统地介绍Q690D材料的成分范围及其理论说明，并通过实验研究结果揭示该材料的性能特点。

同时，我们将探讨Q690D材料在工程结构和汽车制造等领域的应用潜力及未来发展方向，为相关领域的研究和应用提供参考和指导。

2. Q690D材料成分范围理论说明:2.1 Q690D材料介绍:Q690D是一种高强度结构钢材料，具有良好的机械性能和耐腐蚀性能。

其化学成分主要包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）等元素。

Q690D 钢材在制造工程结构等领域具有广泛的应用前景。

2.2 成分范围解释:Q690D钢的化学成分范围在国家标准中有详细规定。

根据标准要求，其碳含量范围为0.18%至0.20%，硅含量范围为0.15%至0.50%，锰含量范围为1.10%至1.60%，磷含量不超过0.025%，硫含量不超过0.020%。

此外，还需满足其他强度、延伸率和冲击功等性能指标。

2.3 材料性能特点:Q690D钢具有较高的屈服强度和抗拉强度，通常远高于普通低合金结构钢。

此外，它还具备良好的低温韧性、耐蚀性和抗疲劳性能。

由于其高强度和优良的综合性能，Q690D材料在工程结构中可以减少材料用量，提高结构的承载能力和抗震性能。

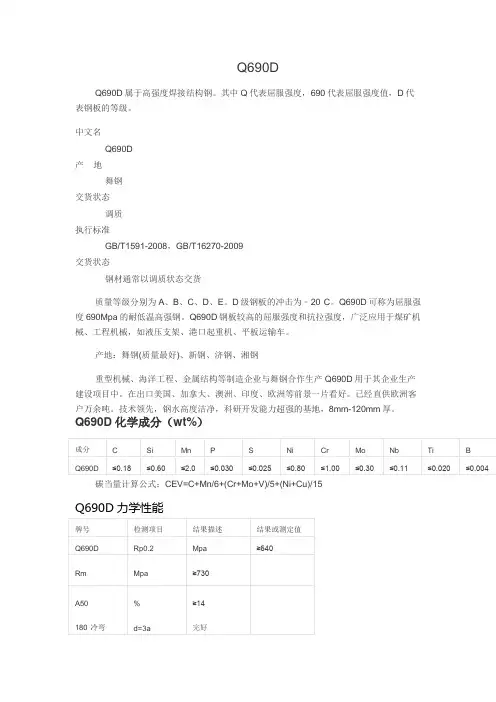

Q690D
Q690D属于高强度焊接结构钢。

其中Q代表屈服强度，690代表屈服强度值，D代表钢板的等级。

中文名
Q690D
产地
舞钢
交货状态
调质
执行标准
GB/T1591-2008，GB/T16270-2009
交货状态
钢材通常以调质状态交货
质量等级分别为A、B、C、D、E。

D级钢板的冲击为﹣20°C。

Q690D可称为屈服强度690Mpa的耐低温高强钢。

Q690D钢板较高的屈服强度和抗拉强度，广泛应用于煤矿机械、工程机械，如液压支架、港口起重机、平板运输车。

产地：舞钢(质量最好)、新钢、济钢、湘钢
重型机械、海洋工程、金属结构等制造企业与舞钢合作生产Q690D用于其企业生产建设项目中。

在出口美国、加拿大、澳洲、印度、欧洲等前景一片看好。

已经直供欧洲客
户万余吨。

技术领先，钢水高度洁净，科研开发能力超强的基地，8mm-120mm厚。

Q690D化学成分（wt%）。

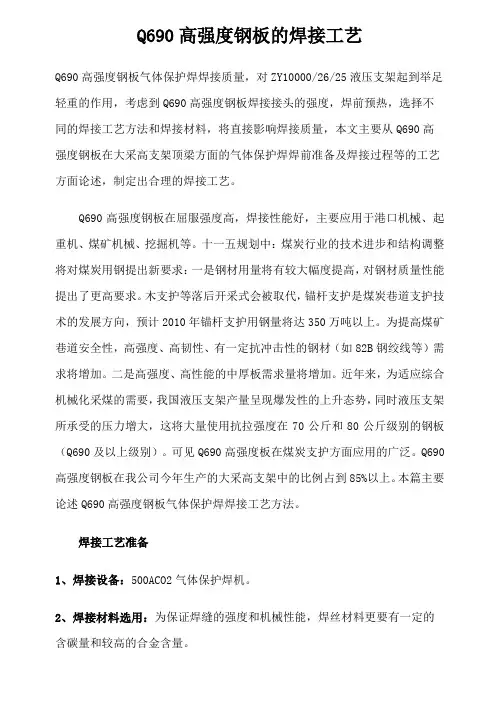

Q690高强度钢板的焊接工艺Q690高强度钢板气体保护焊焊接质量，对ZY10000/26/25液压支架起到举足轻重的作用，考虑到Q690高强度钢板焊接接头的强度，焊前预热，选择不同的焊接工艺方法和焊接材料，将直接影响焊接质量，本文主要从Q690高强度钢板在大采高支架顶梁方面的气体保护焊焊前准备及焊接过程等的工艺方面论述，制定出合理的焊接工艺。

Q690高强度钢板在屈服强度高，焊接性能好，主要应用于港口机械、起重机、煤矿机械、挖掘机等。

十一五规划中：煤炭行业的技术进步和结构调整将对煤炭用钢提出新要求：一是钢材用量将有较大幅度提高，对钢材质量性能提出了更高要求。

木支护等落后开采式会被取代，锚杆支护是煤炭巷道支护技术的发展方向，预计2010年锚杆支护用钢量将达350万吨以上。

为提高煤矿巷道安全性，高强度、高韧性、有一定抗冲击性的钢材（如82B钢绞线等）需求将增加。

二是高强度、高性能的中厚板需求量将增加。

近年来，为适应综合机械化采煤的需要，我国液压支架产量呈现爆发性的上升态势，同时液压支架所承受的压力增大，这将大量使用抗拉强度在70公斤和80公斤级别的钢板（Q690及以上级别）。

可见Q690高强度板在煤炭支护方面应用的广泛。

Q690高强度钢板在我公司今年生产的大采高支架中的比例占到85%以上。

本篇主要论述Q690高强度钢板气体保护焊焊接工艺方法。

焊接工艺准备1、焊接设备：500ACO2气体保护焊机。

2、焊接材料选用：为保证焊缝的强度和机械性能，焊丝材料更要有一定的含碳量和较高的合金含量。

焊丝：采用80Kg级高锰中硅01.6mm实芯焊丝（要求焊丝表面镀铜，不允许生锈受潮）。

3、焊接的坡口设计：根据Q690高强度钢板，在ZY10000/26/25液压支架上的部位和结构，质量要求，材质特点和气体保护焊焊接工艺特点，综合考虑后进行设计，采用单面V型坡口和T型对接，如图所示。

4、坡口的加工：采用热切割方法，进行垂直平行切割，再进行正、反坡口加工，坡口的加工，可以用机械方法和热切割方法进行，机械加工方法，即刨坡口角度，刨后要去油污，热切割后要去熔渣，去氧化皮并打磨光顺。

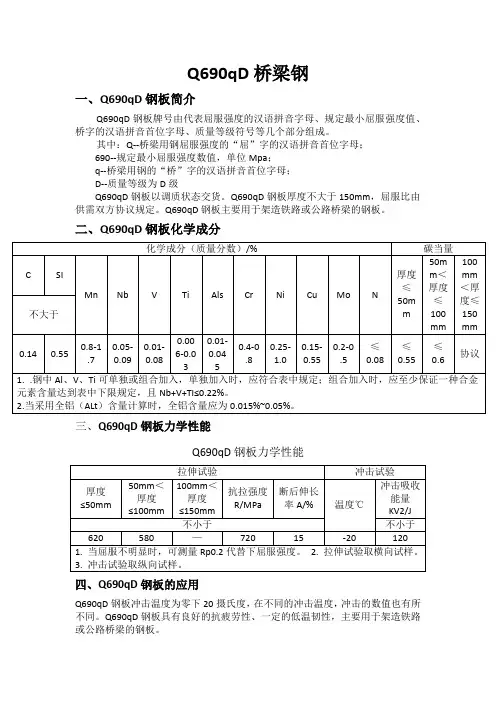

Q690qD桥梁钢一、Q690qD钢板简介Q690qD钢板牌号由代表屈服强度的汉语拼音字母、规定最小屈服强度值、桥字的汉语拼音首位字母、质量等级符号等几个部分组成。

其中：Q--桥梁用钢屈服强度的“屈”字的汉语拼音首位字母；690--规定最小屈服强度数值，单位Mpa；q--桥梁用钢的“桥”字的汉语拼音首位字母；D--质量等级为D级Q690qD钢板以调质状态交货。

Q690qD钢板厚度不大于150mm，屈服比由供需双方协议规定。

Q690qD钢板主要用于架造铁路或公路桥梁的钢板。

二、Q690qD钢板化学成分三、Q690qD钢板力学性能Q690qD钢板力学性能四、Q690qD钢板的应用Q690qD钢板冲击温度为零下20摄氏度，在不同的冲击温度，冲击的数值也有所不同。

Q690qD钢板具有良好的抗疲劳性、一定的低温韧性，主要用于架造铁路或公路桥梁的钢板。

五、桥梁用结构钢板牌号桥梁用结构钢板牌号有：Q3450qC，Q3450qD，Q345qE，Q370qC，Q370qD，Q370qE,Q420qD，Q420qE，Q420qF,Q460qD，Q460qE，Q460qF,Q500qD，Q500qE，Q500qF,Q550qD，Q550qE，Q550qF,Q620qD，Q620qE，Q620qF,Q690qD，Q690qE，Q690qF六、河南百城钢简介我公司(河南百城钢钢材销售有限公司)是舞阳钢铁公司协议直销单位，主要经营舞钢产中厚及特宽特厚钢板，常年库存有各种规格材质钢板7000余吨供客户选择，还可根据客户需求定轧各种特殊规格板材，公司下属钢板加工厂可根据用户要求切割半成品及异型件，同时可代办公路、铁路运输。

欢迎各界朋友光临惠顾！可供舞钢产品介绍：一、可供钢板规格范围：厚度8－650mm，宽度1500－4020mm，长度4000mm－17000mm，单重最大30.00吨。

根据需要还可供更大规格钢板。

二、可供钢板种类：碳素结构钢板、低合金高强度钢板、桥梁用钢板、建筑结构用钢板、造船及海上平台用钢板、锅炉及压力容器用钢板、模具用钢板、合金结构用钢板、油气输送管线用钢板、高强度高韧性钢板、耐腐蚀钢板、复合钢板等12大类、300多个国内外牌号。
