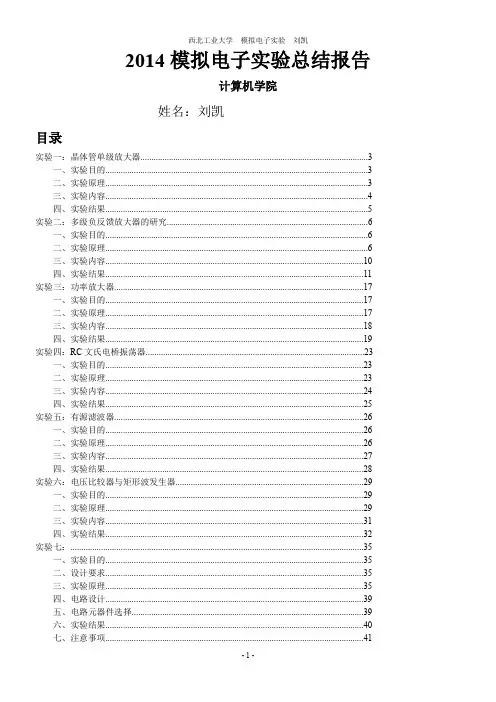

2014模拟电子实验总结报告计算机学院姓名：刘凯目录实验一：晶体管单级放大器 (3)一、实验目的 (3)二、实验原理 (3)三、实验内容 (4)四、实验结果 (5)实验二：多级负反馈放大器的研究 (6)一、实验目的 (6)二、实验原理 (6)三、实验内容 (10)四、实验结果 (11)实验三：功率放大器 (17)一、实验目的 (17)二、实验原理 (17)三、实验内容 (18)四、实验结果 (19)实验四：RC文氏电桥振荡器 (23)一、实验目的 (23)二、实验原理 (23)三、实验内容 (24)四、实验结果 (25)实验五：有源滤波器 (26)一、实验目的 (26)二、实验原理 (26)三、实验内容 (27)四、实验结果 (28)实验六：电压比较器与矩形波发生器 (29)一、实验目的 (29)二、实验原理 (29)三、实验内容 (31)四、实验结果 (32)实验七： (35)一、实验目的 (35)二、设计要求 (35)三、实验原理 (35)四、电路设计 (39)五、电路元器件选择 (39)六、实验结果 (40)七、注意事项 (41)实验一：晶体管单级放大器一、实验目的（1）掌握晶体管放大器静态工作点的测试和调整方法，观察静态工作点的对放大器输出的影响（2）测量放大器的放大倍数、输出电阻，输入电阻二、实验原理实验电路如图所示，采用基极固定分压式偏置电路。

电路在接通直流电源Vcc而未加入信号（Vi=0）时，三极管三个极电压和电流称为静态工作点即1、放大器静态工作点的选择和测量放大器的基本任务是不失真的放大小信号。

为了获得最大不失真输出电压，静态工作点应选在输出特性曲线上交流负载线的中点。

若工作点选的太高，则容易引起饱和失真，而选的太低，又易引起截止失真。

静态工作点的测量是指在接通电源电压后放大器输入端不加信号时，测量晶体管的集电极电流ICQ和管压降VCEQ。

其中VCEQ可直接用万用表直流电压档测C-E，极间的电压既得，而ICQ的测量则有直接法和间接法两种：(1)直接法：将万用表电流档串入集电极电路直接测量。

模拟电子技术基础实验报告**:***学号：**********日期：2015。

12.21实验1:单极共射放大器实验目的：对于单极共射放大电路，进行静态工作点与输入电阻输出电阻的测量。

实验原理：静态工作点的测量是指在接通电源电压后放大器输入端不加信号（通过隔直电容将输入端接地)时，测量晶体管集电极电流ICQ 和管压降VCEQ.其中集电极电流有两种测量方法。

直接法：将万用表传到集电极回路中.间接法：用万用表先测出RC 两端的电压，再求出RC两端的压降,根据已知的RE的阻值，计算ICQ。

输出波底失真为饱和失真，输出波顶失真为截止失真.电压放大倍数即输出电压与输入电压之比。

输入电阻是从输入端看进去的等效电阻，输入电阻一般用间接法进行测量.输出电阻是从输出端看进去的等效电阻，输出电阻也用间接法进行测量. 实验电路：实验仪器：(1)双路直流稳压电源一台.(2)函数信号发生器一台。

(3)示波器一台。

(4)毫伏表一台。

(5)万用表一台。

(6)三极管一个.(7)电阻各种组织若干。

(8)电解电容10uF两个,100uF一个。

(9)模拟电路试验箱一个。

实验结果：经软件模拟与实验测试，在误差允许范围内，结果基本一致。

实验2:共射放大器的幅频相频实验目的：测量放大电路的频率特性。

实验原理:放大器的实际信号是由许多频率不同的谐波组成的，只有当放大器对不同频率的放大能力相同时,放大的信号才不失真。

但实际上，放大器的交流放大电路含有耦合电容、旁路电容、分布电容和晶体管极间电容等电抗原件，即使得放大倍数与信号的频率有关,此关系为频率特性。

放大器的幅频特性是指放大器的电压放大倍数与输入信号的频率之间的关系。

在一端频率范围内，曲线平坦，放大倍数基本不变，叫作中频区。

在中频段以外的频率放大倍数都会变化，放大倍数左右下降到0.707倍时，对应的低频和高频频率分别对应下限频率和上限频率。

通频带为：f BW=f H-f L实验电路：实验结果：理论估算值实际计算值参考f L f H f L f H=2k欧17.98H Z53.13MH Z17。

模拟电子技术基础实验实验报告一、共射放大电路1.实验目的(1)掌握用Multisim 13仿真软件分析单极放大电路主要性能指标的方法。

(2)熟悉常用电子仪器的使用方法，熟悉基本电子元器件的作用。

(3)学会并熟悉“先静态后动态”的电子线路的基本调试方法。

(4)分析静态工作点对放大器性能的影响，学会调试放大器的静态工作点。

(5)掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

(6)测量放大电路的频率特性。

2.实验内容(1)电路仿真1.1 静态工作点选择根据XSC1的显示，按如下方法进行操作：当滑动变阻器R7设置为11%时，有最大不失真电压。

1.2 静态工作点测量将交流电源置零，用万用表测量静态工作点。

1.3 电压放大倍数测量加入1kHz，100mV正弦波信号。

测量R L= ∞时输入输出电压有效值大小。

测量L R= 2kΩ时输入输出电压有效值大小。

1.4输入输出电阻测量输入电阻测量。

根据可计算得到输入电阻。

输出电阻测量。

根据可得到输出电阻。

1.5动态参数结果汇总(2)实验室实测2.1 静态工作点实测2.2 动态参数实测3.总结与讨论(1)共射组态放大器会使输入输出电压反相。

(2)L R会影响输出电阻、放大倍数。

二、集成运算放大器1.实验目的(1)加深对集成运算放大器的基本应用电路和性能参数的理解。

(2)了解集成运算放大器的特点，掌握集成运算放大器的正确使用方法和基本应用电路。

(3) 掌握由运算放大器组成的比例、加法、减法、积分和微分等基本运算电路的功能。

(4)进一步熟悉仿真软件的使用。

2.实验内容 (1)电路仿真集成运放是一种具有高电压放大倍数的直接耦合器件。

当外部接入有不同的线性或非线性元器件组成的输入负反馈电路时，可以灵活的实现各种函数关系 ，在线性应用方面，可组成加法、减法、比例。

积分、微分、对数等模拟运算电路。

在大多数情况下，将运放视为理想的，即在一般讨论中，以下三条基本结论是普遍使用的：开环电压增益∞=u A运放的两个输入端电压近似相等，即-V V =+，称为“虚短”。

模电负反馈放大电路实验报告模拟电子技术作为电子学的重要分支，对于电子工程师的培养具有重要意义。

在模拟电子技术中，负反馈放大电路是一种常见且重要的电路。

本文将对负反馈放大电路进行实验报告，探讨其原理、实验过程以及实验结果。

一、实验目的负反馈放大电路是一种通过在放大器输出端与输入端之间引入负反馈电压，以改善放大器性能的电路。

本次实验的目的是通过搭建负反馈放大电路，了解其工作原理以及对电路性能的影响。

二、实验原理负反馈放大电路是通过将放大器输出信号与输入信号进行比较，并将差异信号进行反馈，从而抑制放大器的非线性失真、增加电路的稳定性和线性度。

在负反馈放大电路中，反馈网络的作用是将一部分输出信号引入到输入端，与输入信号相比较，产生差异信号进行反馈。

三、实验材料本次实验所需材料包括：运放、电阻、电容、示波器等。

四、实验步骤1. 按照实验电路图搭建负反馈放大电路，确保电路连接正确。

2. 将输入信号接入到放大器的非反相输入端，输出信号接入到示波器进行观测。

3. 调节电源电压，使其达到所需的工作电压。

4. 输入不同的信号幅值，观察输出信号的变化。

5. 测量输入信号幅值与输出信号幅值之间的关系，记录实验数据。

五、实验结果与分析通过实验观察和数据记录，我们可以得到输入信号幅值与输出信号幅值之间的关系曲线。

在负反馈放大电路中，输入信号经过放大后，输出信号的幅值相对于输入信号进行了衰减。

这是因为负反馈电路引入的反馈信号与输入信号相位相反，通过相位差的叠加，使得输出信号的幅值减小。

在实验中，我们还可以观察到负反馈放大电路对输入信号波形的改变。

通过引入反馈信号，负反馈放大电路可以抑制放大器的非线性失真，使得输出信号更加接近输入信号的波形。

这对于一些对波形要求较高的应用场景非常重要。

六、实验总结通过本次实验，我们对负反馈放大电路的原理、实验过程以及实验结果有了更深入的了解。

负反馈放大电路作为一种常见的电路结构，在电子工程中具有广泛的应用。

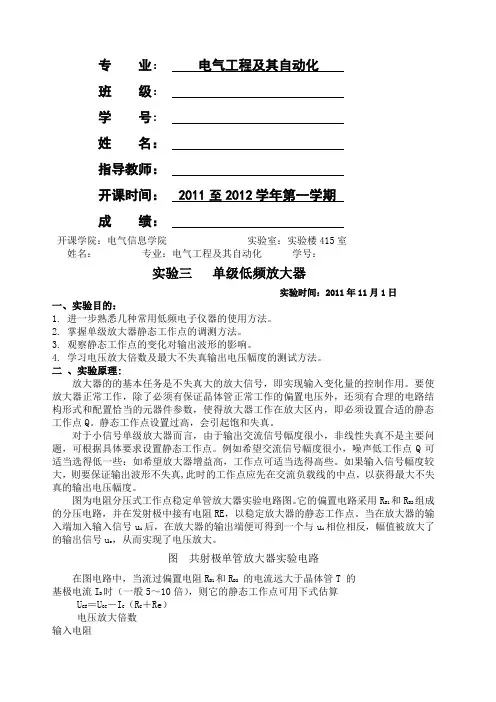

专 业： 电气工程及其自动化 班 级： 学 号： 姓 名： 指导教师：开课时间： 2011至2012学年第一学期 成 绩：开课学院：电气信息学院 实验室：实验楼415室 姓名： 专业：电气工程及其自动化 学号：实验三 单级低频放大器实验时间：2011年11月1日一、实验目的：1. 进一步熟悉几种常用低频电子仪器的使用方法。

2. 掌握单级放大器静态工作点的调测方法。

3. 观察静态工作点的变化对输出波形的影响。

4. 学习电压放大倍数及最大不失真输出电压幅度的测试方法。

二 、实验原理:放大器的的基本任务是不失真大的放大信号，即实现输入变化量的控制作用。

要使放大器正常工作，除了必须有保证晶体管正常工作的偏置电压外，还须有合理的电路结构形式和配置恰当的元器件参数，使得放大器工作在放大区内，即必须设置合适的静态工作点Q 。

静态工作点设置过高，会引起饱和失真。

对于小信号单级放大器而言，由于输出交流信号幅度很小，非线性失真不是主要问题，可根据具体要求设置静态工作点。

例如希望交流信号幅度很小，噪声低工作点Q 可适当选得低一些：如希望放大器增益高，工作点可适当选得高些。

如果输入信号幅度较大，则要保证输出波形不失真,此时的工作点应先在交流负载线的中点，以获得最大不失真的输出电压幅度。

图为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻RE ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u o ，从而实现了电压放大。

图 共射极单管放大器实验电路在图电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 U CE ＝U CC －I C （R C ＋Re ） 电压放大倍数 输入电阻R i ＝R B1EE E C R U I I =≈C CCCC R U U I -=L LO O 1)R U U (R -= 数字合成函数信号发生器∕计数器（F05A 型） 南京盛普仪器科技有限公司 1 台2. 毫伏表(DF2175A 型) 宁波中策电子有限公司 1 台3. 电子技术实验箱(SAC-DMS2型) 重庆大学 1 台4. 双踪示波器(ADS7022S 型) 1 台5. 数字万用表 1台6. 导线 若干 四 、实验步骤及内容：1. 参照课本的实验原理图，将电路连接好。

实验一 共发射极放大电路1、实验目的（1）熟练掌握共发射极放大电路的工作原理，静态工作点的设置与调整方法，了解工作点对放大器性能的影响；（2）掌握放大器基本性能指标参数的测试方法。

2、实验设备（1）模拟电子线路实验箱 1台 （2）双踪示波器 1台 （3）函数信号发生器 1台（4）直流稳压电源 1台 （5）数字万用表 1台3、实验原理图1.1 所示是一个阻容耦合共发射极放大器。

它的偏置电路采用R b1 和R b2 组成的分压电路，并在发射极中接有电阻R e （Ｒe ＝Ｒe1＋Ｒe2），以稳定放大器的静态工作点。

当在放大器的输入端加输入信号u i 后，在输出端就可以得到一个与u i 相位相反，幅值被放大了的输出信号u o ，从而实现了放大。

（1）静态工作点U BQ = U CC R b2 /（R b1 + R b2）I CQ ≈I EQ =（U BQ -U BE ）/ R e = U EQ / R eU CEQ ≈ U CC -I CQ （R C +R e ）为使三极管工作在放大区，一般应满足： 硅管： U BE ≈ 0.7V U CC >U CEQ >1V （2）电压放大倍数图1.1共发射极放大器CCA u = -βR L ′/r be （注：R L ′＝ＲL ∥ＲC ）（3）输入、输出电阻R i = R b1∥R b2∥r be r be = r bb ′+（1+β）26mV / I EQ mA R o = r o ∥R C ≈ R C4、实验内容与步骤（1）线路连接按图1.1 连接电路，把基极偏置电阻R P 调到最大值，避免工作电流过大。

（2）静态工作点设置接通+12V 直流电源，调节基极偏置电阻R P ，使I EQ =1mA ，也即是使U EQ = 1.9V 。

然后测试各工作点电压，填入表1-1中。

（3）电压放大倍数测量调节信号源，使之输出一个频率为1kHz ，峰峰值为30mV 的正弦信号（用示波器测量）。

模电负反馈放大器实验报告模拟电子技术是电子工程领域中的重要分支，而模拟电子技术中的负反馈放大器则是一种常见且重要的电路。

本文将介绍我在进行模拟电子实验中所进行的负反馈放大器实验，并进行相关分析和总结。

负反馈放大器是一种通过将一部分输出信号反馈到输入端的放大器电路。

它的作用是通过减小放大器的非线性失真、提高放大器的稳定性和增益一致性等方面的性能。

在实验中，我选取了一种常见的负反馈放大器电路，即电压串联型负反馈放大器。

首先，我搭建了电压串联型负反馈放大器的电路。

该电路由一个放大器和一个负反馈网络组成。

放大器部分采用了一个晶体管作为放大元件，而负反馈网络则由一个电阻和一个电容组成。

这样的电路结构能够实现对输入信号进行放大，并将一部分输出信号反馈到输入端，从而实现负反馈的效果。

接下来，我进行了实验测量。

首先，我通过信号发生器输入一个正弦波信号作为输入信号，然后通过示波器测量了放大器的输入和输出信号。

通过对比输入和输出信号的波形和幅度，我可以得到放大器的增益。

同时，我还测量了放大器的频率响应，以了解放大器在不同频率下的性能。

在实验过程中，我发现负反馈放大器的增益随着频率的增加而减小，这是由于负反馈网络对不同频率的信号有不同的衰减作用所导致的。

同时，我还观察到放大器的输出信号波形相对于输入信号波形发生了一定的变化，这是由于负反馈网络对放大器的非线性失真进行了补偿所导致的。

通过实验测量和观察，我对负反馈放大器的性能有了更深入的了解。

负反馈放大器能够有效地减小放大器的非线性失真，提高放大器的稳定性和增益一致性。

同时，负反馈放大器的频率响应对于不同的应用需求也有一定的影响。

因此，在实际电子电路设计中，我们需要根据具体的应用需求选择合适的负反馈放大器电路结构，并进行相应的参数调整和优化。

总结而言，负反馈放大器是一种重要的模拟电子电路，通过将一部分输出信号反馈到输入端，可以提高放大器的性能。

在本次实验中，我通过搭建电压串联型负反馈放大器电路，并进行实验测量和观察，对负反馈放大器的性能有了更深入的认识。

模拟电子技术基础实验实验报告目录一、共射放大电路二、集成运算放大器三、RC正弦波振荡器四、方波发生器五、多级负反馈放大电路六、有源滤波器七、复合信号发生器一、共射放大电路1.实验目的(1)掌握用Multisim 13仿真软件分析单极放大电路主要性能指标的方法。

(2)熟悉常用电子仪器的使用方法，熟悉基本电子元器件的作用。

(3)学会并熟悉“先静态后动态”的电子线路的基本调试方法。

(4)分析静态工作点对放大器性能的影响，学会调试放大器的静态工作点。

(5)掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

(6)测量放大电路的频率特性。

2.实验器材（1）双路直流稳压电源一台；（2）函数信号发生器一台；（3）示波器一台；（4）毫伏表一台；（5）万用表一台；（6）三极管一个；（7）电阻电位器；（8）模拟电路实验箱；3.实验原理及电路实验电路如下图所示，采用基极固定分压式偏置电路。

电路在接通直流电源Vcc而未加入输入信号（Vi=0）时，三极管三个极电压和电流称为静态工作点。

根据XSC1的显示，按如下方法进行操作：现象出现截止失真出现饱和失真操作减小R7 增大R7当滑动变阻器R7设置为11%时，有最大不失真电压。

静态工作点测量将交流电源置零，用万用表测量静态工作点。

理论估算值实际测量值BQ U CQ U EQ U CEQ UCQ I BQ U CQ U EQ U CEQUCQ I3.98V 6.03V 3.28V 2.75V 2.98m A 3.904V6.253V3.186V3.067V2.873m A1. Q 点过低——信号进入截止区2. Q 点过高——信号进入饱和区二、集成运算放大器1.实验目的(1)加深对集成运算放大器的基本应用电路和性能参数的理解。

(2)了解集成运算放大器的特点，掌握集成运算放大器的正确使用方法和基本应用电路。

(3) 掌握由运算放大器组成的比例、加法、减法、积分和微分等基本运算电路的功能。

负反馈放大器实验目的1．研究负反馈对放大器性能的影响。

2．掌握负反馈放大器性能的测试方法。

实验学时3学时实验仪器双踪示波器、音频信号发生器、数字万用表、模拟电路实验装置。

预习要求1．复习负反馈对放大器的影响和估算负反馈放大器的电压放大倍数。

2．认真阅读实验内容要求，估计待测量内容的变化趋势。

3．图3-3-1电路中晶体管β值为120，计算该放大器开环和闭环电压放大倍数。

实验原理1．电路原理电压串联负反馈放大电路如图3-3-1所示。

电路通过10μF电容、3K电阻和第一级射极电阻、电容引入交流电压串联负反馈。

电压负反馈的重要特点是电路的输出电压趋向于维持恒定，因为无论反馈信号以何种方式引回到输入端，实际上都是利用输出电压V o本身通过反馈网络对放大电路起自动调整作用。

若当V i一定时，若负载电阻RL减小而使输出电压V o下降，则电路将进行如下的自动调整过程：R LVo可见，反馈的作用牵制了V o的下降，从而使V o基本恒定。

电压串联负反馈能够稳定电压增益，使输入电阻增加，输出电阻减小。

在电压串联负反馈电路中，信号源内阻R S越小，反馈效果越好。

图3-3-1负反馈放大电路2．基本关系式V f =F u Vo 66R R R V V F f o fu +== uu u uf A F A A +=1 当A >>1，Auf ≈u F 1 实验内容与步骤1．负反馈放大器开环和闭环放大倍数的测试（1） 开环电路① 按图接线，R F 先不按入。

② 输入端接入V s =100mV f=1KHz 的正弦波。

调整接线和参数使输出不失真且无振荡。

③ 按表3-3-1要求进行测量并填表。

④ 根据实测值计算开环放大倍数和输出电阻r o 。

（2）闭环电路① 接通RF 按要求调整电路；② 按表3-3-1要求测量并填表，计算A uf ；③ 根据实测结果，验证A uf ≈1/F。

表3-3-1 开环和闭环放大倍数测量表2．负反馈对失真的改善作用（1）将图3-3-1电路开环，逐步加大V i 幅度，使输出信号出现失真（注意不要过分失真）记录失真波形幅度。

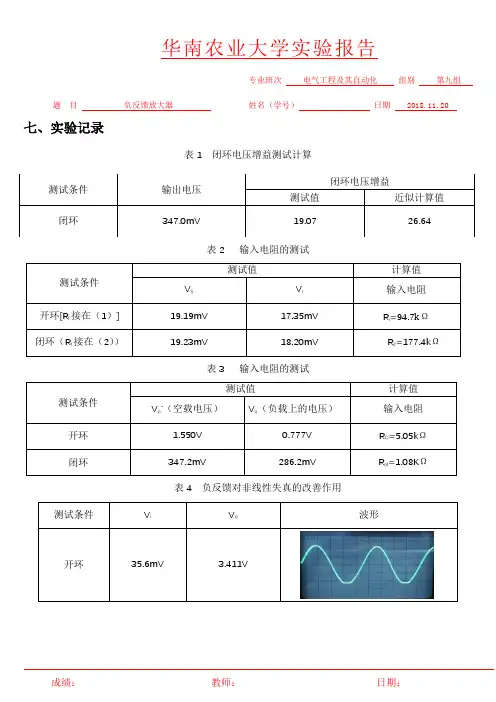

专业班次电气工程及其自动化组别第九组题目负反馈放大器姓名（学号）日期 2018.11.20 七、实验记录表1 闭环电压增益测试计算表2 输入电阻的测试表3 输入电阻的测试表4 负反馈对非线性失真的改善作用专业班次电气工程及其自动化组别第九组姓名（学号）日期 2018.11.20八、实验数据分析1、测试值：近似计算值：由于是电压串联深度负反馈，根据“虚短”与“虚断”的原理，有：2、已知开环时，输入电阻闭环时，输入电阻开环时，输出电阻闭环时,，输出电阻3、负反馈对非线性失真的改善作用（空载时）（1）实验现象分析：调整电压使波形刚刚出现失真，波形图见上方表格；此时将电路闭环，可以发现此时不失真。

并且，继续增大电压时，仍然不失真，直到由35.6mv增至188.8mv时，闭环电路才出现失真的情况。

可以说明，负反馈对非线性失真有改善作用，减小了非线性失真。

（2）将接入T1的基极，实验现象为：此时，电路的反馈类型为正反馈。

正反馈是不稳定的，示波器上的波形不停的变化，向上方散开。

九、实验课后题1、整理实验数据，分析实验结果。

答：见上述分析2、根据实验，总结负反馈对放大电路性能的影响。

专业班次电气工程及其自动化组别第九组题目负反馈放大器姓名（学号）日期 2018.11.20 答：提高了增益的稳定性，引入负反馈后，闭环增益的相对稳定度提高了，且负反馈越深，闭环增益的稳定性越好；减小了非线性失真，引入负反馈后，在输入波形不失真的前提下，可以改善失真的输出波形，改善了非线性失真；对输入输出电阻有影响，该反馈组态为电压串联负反馈，引入负反馈后，输入电阻增大，输出电阻减小。

3、如果输入信号存在失真，能否用负反馈来改善？。

答：不可以。

负反馈减小的非线性失真所指的是反馈环内的失真。

如果输入波形本身就是失真的，这时即使引入负反馈，也无济于事。

十、实验小结1、测量电阻时应先断电。

2、调整好静态工作点后，无需再调两个滑动变阻器。

3、直流稳压电源，函数信号发生器，示波器跟交流数字毫伏表都需要共地.。

模电负反馈放大电路实验报告模电负反馈放大电路实验报告引言模拟电子技术是电子工程学科中的重要组成部分，而负反馈放大电路是模拟电子技术中的重要内容之一。

负反馈放大电路具有稳定性好、增益可控等优点，在实际应用中得到广泛应用。

本实验旨在通过搭建负反馈放大电路并进行实验验证，深入了解负反馈放大电路的原理和特性。

实验目的1. 了解负反馈放大电路的基本原理；2. 掌握搭建负反馈放大电路的方法；3. 研究负反馈放大电路的特性，如增益、频率响应等。

实验原理负反馈放大电路是通过将放大电路的一部分输出信号反馈到输入端，以减小放大电路的非线性失真、提高频率响应和稳定性。

常见的负反馈电路有电压串联负反馈、电流串联负反馈和电压并联负反馈等。

实验步骤1. 搭建基本的负反馈放大电路，包括放大器、反馈电阻等元件；2. 连接信号源和示波器，调节信号源的频率和幅度；3. 测量输入电压、输出电压以及反馈电压，计算电压增益和反馈系数；4. 根据测量结果，绘制电压增益和频率响应曲线。

实验结果与分析通过实验测量，我们得到了负反馈放大电路的输入电压、输出电压以及反馈电压的数据。

根据这些数据，我们可以计算出电压增益和反馈系数，并绘制出相应的曲线。

首先，我们观察到随着输入信号的增加，输出信号也随之增加，但增加的幅度较小。

这是因为负反馈电路通过反馈电阻将一部分输出信号反馈到输入端，减小了放大电路的增益，从而实现了对输出信号的控制。

其次，我们可以通过计算得到电压增益和反馈系数的数值。

电压增益可以通过输出电压除以输入电压得到，而反馈系数可以通过反馈电压除以输出电压得到。

通过观察计算结果，我们可以发现电压增益随着频率的增加而减小，而反馈系数则相反。

这说明负反馈放大电路对不同频率的信号有不同的响应特性。

最后，我们绘制了电压增益和频率响应曲线。

从曲线上可以清晰地看出电压增益随着频率的增加而减小的趋势，而反馈系数则随着频率的增加而增大。

这与我们的实验结果相符，进一步验证了负反馈放大电路的特性。

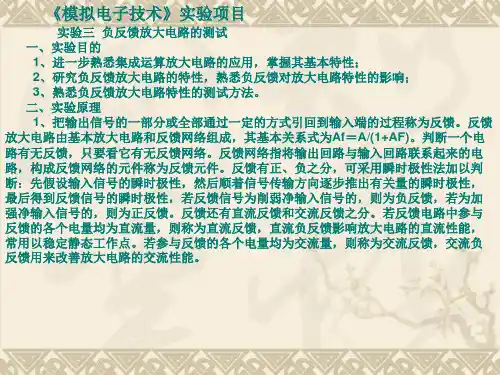

《电子技术》负反馈放大器实验一、实验目的1．研究负反馈对放大器性能的影响；2．掌握负反馈放大器性能的测试方法。

二、实验仪器1．RXDS-1B模拟电子线路实验箱2．SS-7802A双踪示波器3．DF2172B交流毫伏表4．EE1642B1函数信号发生器5．SS1792F直流稳压电源6．数字万用表三、实验原理如图3.2，把如图3.1所示的基本放大器看成是一个集成运放，用A 表示；由电阻Rf 和R1组成的分压器形成反馈网络，用F 表示。

1.用瞬时极性法可判断出该电路是负反馈；2.由于Uf 与Ui 在输入回路中串联在一起，所以该电路是串联负反馈电路；3.反馈电压与输出电压成比例，故是电压反馈电路。

四、实验内容及步骤1.负反馈对放大倍数稳定性的影响负反馈放大器的闭环电压放大倍数A Vf 与开环电压放大倍数AV 之间的关系为 Avf ≈AV /（1+AvFv ）当环境或者元件参数变化时，会引起放大器放大倍数的变化，可以用放大倍数的相对变化量来评价放大器放大倍数的稳定性，通过对上式中的A Vf 取导数，得上式表明：电路引入负反馈后，A vf 的相对变化量减小为无反馈时1/（1+AvFv ） ① 按图3.3接线，注意区分基本放大器与负反馈放大器，基本放大器是指断开R f ，并把R f 与R L 并联（实验中可接可不接）如图3.3所示的电路。

22)1(1)1()1(V V V V VV v v vf F A F A F A F A dAdA +=+-+=2)1(V V VVf F A dA dA +=② 静态工作点的调整：用万用表测T 1和T 2的发射极电压，通过调整R P1和R P2使V U VU E E 8.1221≈≈。

③ 从Ui 端接入一个正弦输入信号，调整信号源，使Uipp=10mV （以输出波形不失真为准），f=1kHz,然后测量负反馈放大器的放大倍数，填入表3-1中；④接着断开反馈回路，如图3.3所示，测量基本放大器的放大倍数填入表3-1中。
