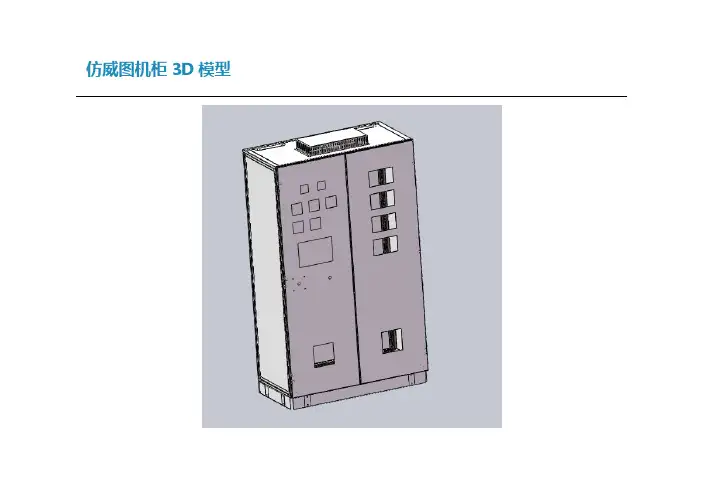

仿威图机柜3D模型仿威图机柜3D模型基本简介仿威图机柜3D模型的图纸模型文件 参考使用Solidworks软件打开.此图纸模型关键词:模型,机柜,仿威图下载本文档后用Adobe Acrobat打开，在附件框中可找到全套图纸源文件！1203582.75 600.50600.502 492.7533.7513.756446.5033.7533.2566.2564 10751135.50AABB2毫米缝内焊机孔板IA-A 1 : 82082.50 2717IIIIIB-B 1 : 8205027152I 1 : 182.502015II 1 : 1227III 1 : 11234ABBA审核校核设计标记处数分区更改文件号签名年 月 日工艺标准化批准阶 段 标 记共 张 第 张重量比例 日期签字底图总号旧底图总号描校描图借(通)用件登记零 件 代 号版本主管设计替代 1:10110.874底座焊接图“图样代号”Q235-2.01203 582.75 502.75112313A AIII100501501008-M 6501509666A-A 1 : 7筋板4块 96*150筋板考虑使用4.0/3.0板材攻丝划窝 M61201204040I 2 : 71201204040II 2 : 71234ABB A审核校核设计标记处数分区更改文件号签名年 月 日工艺标准化批准阶 段 标 记共 张 第 张重量比例 日期签字底图总号旧底图总号描校描图借(通)用件登记零 件 代 号版本主管设计替代 1:1011 1.455T脚Q235-2.0。

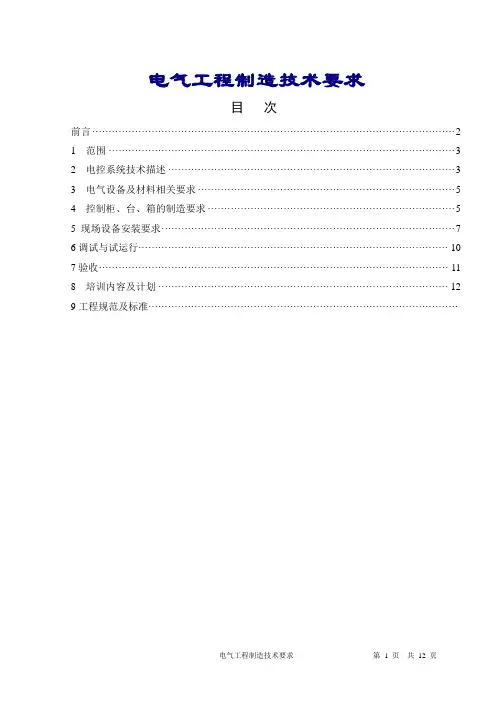

电气工程制造技术要求目次前言 (2)1 范围 (3)2 电控系统技术描述 (3)3 电气设备及材料相关要求 (5)4 控制柜、台、箱的制造要求 (5)5 现场设备安装要求 (7)6调试与试运行 (10)7验收 (11)8 培训内容及计划 (12)9工程规范及标准 ····························································································································1、电气工程范围：相关输送设备电控系统的设计元器件采购、制作、安装、编程、调试直至验收交付使用等工作，并负责提供设备验收、培训、维修等所需的各项技术资料。
威图机柜与仿威图机柜辨别
威图机柜从构造上可分为：ES柜（五折型材柜），PS柜（九折型材柜），TS柜（十六折型材柜），威图的柜子表面处理要求很高的防护等级也高,特色即是威图柜是选用型材构造构造，先将柜子的构造焊接好，然后顶板、底板、侧板、门板、装置板用螺丝固定在构造上，这样的优点即是商品模块化构造，运用便利。
仿威图机柜显而易见就是仿照德国威图机柜的产品。
除上述，还有一些特点可以区分真仿威图机柜。
一.商品美观性。
rittal机柜从工业品的运用和外观上都寻求至臻完满的理念，从钣金构造规划和附件的调配运用也非常合理科学，形成了标准化的配套规划；
二.运用便利性。
内部的纵梁、立柱、横梁、走线条及自身的模塑化孔的规划使得用户装置都显得得心应手、便利自若；
三.健壮耐用、安全可靠性。
威图柜构造构造使得构造稳固，单柜最大可承重2000KG，不惧装置任何粗笨器材；
四.仿威图柜从资料上别离碳钢和不锈钢，料厚默许为门板2.0mm，装置板
2.5mm，柜体1.5mm；
五.仿威图柜碳钢的外表处理默许为喷塑处理，喷塑前做磷化底涂处理，色彩为RAL7035，不锈钢的外表处理默许技术为拉丝处理。
随着仿威图机柜在IT和电信等市场领域不断创新，不断的被大型企业使用，它使用的是目前最为流行的九折型材机箱机柜制造工艺，仿威图机柜之所以被消费者如此信赖是它的框架、密封条及连接件的刚性的坚固性征服了消费者，九折型材焊接，整体结构简洁强度高，门板、安装板、底座拆装方便防护等级：IP55集研发、制造、销售为一体的高科技股份制企业。
生产出适于楼宇自控、工厂自动化、电力、化工、环保等众多领域的仿威图机柜，并承接来图样加工业务。
另有经SCHNEIDER(施耐德)、SIEMENS(西门子)、ABB、OMRON欧姆龙)、WEIDMULLER(魏德米勒)、PHOENIX(菲尼克斯)等国际知名品牌的低压电气产品。
也可根据客户需求成套控制系统。
已打好装配孔的嵌条垂直焊接在箱门的两侧，使用M4自攻螺丝，方便安装。
密封圈：聚氨脂发泡密封条密封性能可靠。
槽型箱边：防止灰尘和水进入箱内，并能够完好地与密封圈配合对箱内的防护。
壁挂孔：箱体背板已打好安装壁挂的孔眼，并配有挂片，方便安装门可左右互换安装，方便现场安装和使用(高度800以上为3点锁)材质:不锈钢或冷轧钢; 防护等级IP56 等等。
箱体框架：九折型材门：2.0㎜后背板：1.5㎜安装板：2.5㎜表面处理：喷塑颜色：RAL7032/7035仿威图机柜具全面的基本配置、特大内部空间，外观高贵典雅、工艺精湛、快捷的拆装结构和合理线路通道、符合19英寸标准、公制标准和ETSI（欧洲电信标准协会）标准，无论是高品质的内部配件还是独特的外形设计都是让消费者值得信赖的选择。
仿威图机柜内部采用优质冷轧钢板+九折型材，采用钢插件和焊接双重连接组合成型，上置吊环与钢插件直接连接，保证架体的强度和吊装强度，承重600KG。
围板采用优质冷轧钢，所有围板均可拆卸，方便内部电器设备的组装的多个单柜的并柜连接。
底板为多块活动盖板，保证走线方便灵活。
仿威图机柜适用于低压配电装置及大型控制设备安装，完全模块化的理念，使用更为明快便捷。
