(word完整版)九年级物理电学专项测试题(精选)

物理初三电学试题及答案一、选择题（每题3分，共30分）1. 电流的单位是（）A. 伏特B. 安培C. 瓦特D. 焦耳2. 以下哪种物质是电的良导体？（）A. 橡胶B. 塑料C. 铜D. 玻璃3. 欧姆定律的公式是（）A. V = IRB. I = VRC. R = VID. V = RI4. 串联电路中，总电阻与各分电阻的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 大于其中任何一个D. 等于所有电阻之和5. 并联电路中，总电流与各支路电流的关系是（）A. 等于其中最小的一个B. 等于其中最大的一个C. 等于所有电流之和D. 等于其中任何一个6. 电能的单位是（）A. 瓦特B. 焦耳C. 伏特D. 安培7. 电功率的计算公式是（）A. P = IVB. P = I²RC. P = V/ID. P = V²/R8. 家庭电路中，开关应该接在（）A. 火线和灯泡之间B. 零线和灯泡之间C. 火线和零线之间D. 灯泡和零线之间9. 保险丝的作用是（）A. 增加电路的电阻B. 减少电路的电流C. 保护电路不受过载D. 提高电路的电压10. 电磁铁的磁性强弱与（）有关。

A. 电流大小B. 线圈匝数C. 铁芯材料D. 所有上述因素二、填空题（每空2分，共20分）1. 电荷的定向移动形成______。

2. 电路中形成持续电流的条件是电路两端有______，并且电路是______的。

3. 电阻是导体对电流的______作用。

4. 家庭电路中的电压是______伏特。

5. 电功的计算公式是______。

6. 电功率的单位是______。

7. 电能表是测量______的仪表。

8. 电流表应串联在电路中，电压表应______在电路中。

9. 电热器是利用电流的______效应工作的。

10. 电磁铁的磁性强弱与电流大小、线圈匝数以及铁芯材料都有关系，其中______对磁性影响最大。

三、简答题（每题10分，共20分）1. 请简述串联电路和并联电路的特点。

九年级物理电学专题训练一、电路的基本概念与组成部分1. 题目下列物体中，属于导体的是（）A. 橡胶B. 铁丝C. 塑料D. 干木棒解析：导体是容易导电的物体，常见的导体包括金属、人体、大地、石墨等。

在选项中，铁丝是金属，金属是导体，而橡胶、塑料、干木棒都属于绝缘体，不容易导电。

所以这题答案是B。

2. 题目一个完整的电路包括电源、______、开关和导线四部分。

解析：一个完整的电路包括电源（提供电能）、用电器（消耗电能）、开关（控制电路的通断）和导线（传输电能）四部分。

所以这里应填“用电器”。

二、电流、电压和电阻1. 题目关于电流的方向，下列说法正确的是（）A. 在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B. 在导电溶液中有可能是正离子定向移动形成电流，所以电流的方向不能确定C. 不论何种导体，电流的方向都规定为正电荷定向移动的方向D. 电流的方向总是从电源的正极流向负极解析：A选项，在金属导体中是自由电子定向移动形成电流，但电流方向规定为正电荷定向移动的方向，所以自由电子定向移动方向与电流方向相反，A错误。

B选项，在导电溶液中，正离子定向移动方向就是电流方向（规定正电荷定向移动方向为电流方向），B错误。

C选项，不论何种导体，电流的方向都规定为正电荷定向移动的方向，C正确。

D选项，在电源外部，电流从电源正极流向负极，在电源内部，电流从负极流向正极，D错误。

所以答案是C。

2. 题目一节干电池的电压是______V，家庭电路的电压是______V。

解析：一节干电池的电压是1.5V，家庭电路的电压是220V。

3. 题目有一段导体，当它两端的电压为2V时，通过它的电流为0.1A，它的电阻是多少？当它两端的电压为4V时，通过它的电流是多少？解析：根据欧姆定律R = (U)/(I)，当U = 2V，I = 0.1A时，R=(2V)/(0.1A)=20Ω。

当U'=4V时，因为电阻是导体本身的一种性质，与电压和电流无关，所以电阻R = 20Ω不变，此时电流I'=(U')/(R)=(4V)/(20Ω)=0.2A。

九年级物理电学练习题(含答案)一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为31，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于31 B．等于31C．小于31 D．等于13 3．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大 4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］ A．a和b B．a和c C．c和d D．b 和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］ A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN 间，为使电压表读数变小，问触头P应该［］ A．向左滑动 B．向右滑动C．向左、向右均可以 D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］ A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］ A．C和B B．A和CC．A和D D．B和D 12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电的“+”极一端14．在图18所示的电路中，有可能造成电和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］ A．a、b、c都是安培表 B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］ A．L1短路，L2断路 B．L1断路，L2短路C．L1、L2都断路 D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

初三物理电学考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 米B. 安培C. 伏特D. 欧姆答案：B2. 以下哪个不是导体？A. 铁丝B. 铜线C. 塑料D. 铝箔答案：C3. 欧姆定律的公式是：A. I = V/RB. V = IRC. R = V/ID. 以上都是答案：D4. 以下哪个因素会影响电阻的大小？A. 材料B. 长度C. 温度D. 以上都是答案：D5. 串联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 与各部分电阻无关答案：C6. 并联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 比任何一个分电阻都小答案：D7. 电池串联时，总电压是：A. 等于单个电池电压B. 等于单个电池电压的一半C. 等于单个电池电压的两倍D. 等于各个电池电压之和答案：D8. 电池并联时，总电流是：A. 等于单个电池电流B. 等于单个电池电流的一半C. 等于单个电池电流的两倍D. 等于各个电池电流之和答案：A9. 电能的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：A10. 电功率的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：B二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这是电流的____效应。

答案：热12. 家庭电路中的电压是____伏特。

答案：22013. 电阻的单位是____。

答案：欧姆14. 串联电路中，电流处处相等，而并联电路中，干路电流等于各支路电流的____。

答案：之和15. 电能表是用来测量____的仪器。

答案：电能三、简答题（每题5分，共10分）16. 请简述串联电路和并联电路的特点。

答案：串联电路中，电流处处相等，总电阻等于各部分电阻之和，电压分配不均；并联电路中，电压处处相等，总电阻比任何一个分电阻都小，电流分配不均。

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。

九年级物理电学部分基础知识综合测试题1、有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）．则下列判断正确的是（）A．乙带正电，丙带正电 B．乙带负电，丙带负电C．乙带负电，丙带正电 D．乙带正电，丙带负电2、下列四个电路图中与实物图相对应的是（）A．B．C．D．3、教室内有两只日光灯,开关闭合时,两灯同时亮,开关断开时,两灯同时熄灭,则它们的连接关系是( )A 一定串联B 一定并联 C可能并联,也可能串联 D无法确定4、如图所示，L1、L2串联在电路中，A、B、C为电路中位置不同的三点，当开关S闭合时，通过A、B、C三点的电流关系是A．I A＞I B＞I C B．I A＜I B＜I C C．I A＝I B＝I C D．I A＞I B＝I C5、在国际单位制中，电压的单位是 ( )A．安培 B．伏特 C．焦耳 D．瓦特6、在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（）A． B．C． D．7、如图3所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是8、由欧姆定律公式I=变形得R=，结合所学电学知识，判断下列说法正确的是（）A、导体的电阻跟通过导体的电流成反比B、如果导体被拉长，则其电阻将变小。

C、如果通过导体的电流变小，导体的电阻将变大。

D、导体两端电压增大时，电流也增大，但其比值不变9、在“测量小灯泡的电阻”实验中下列说法错误的是( )A．闭合开关前，滑动变阻器应放到最大阻值的位置B、滑动变阻器起到保护电路的作用C．滑动变阻器起到改变小灯泡两端电压多次测量取平均值，可减小误差的作用D．应连好电路后，再把滑动变阻器连入电路中10、关于电流做功过程中的能量转化，下列说法中正确的是（）A．电风扇主要把电能转化为机械能B．电炉主要把电能转化为机械能C．给蓄电池充电的过程中，化学能转化为电能D．在电流通过电动起重机的过程中，主要是机械能转化为电能11、关于电功率，下列说法中正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功的效率高低的物理量C．电功率是表示消耗电能的快慢的物理量D．电功率是表示电能转化为其它形式能的多少的物理量12、下列图中所示的家用电器，利用电流的热效应工作的是（）A.电暖气B.洗衣机C.电风扇D.电视机13、家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上14、关于安全用电，以下做法正确的是（）A．让家里的多个大功率用电器共用一个插座B．使用测电笔时，不能接触笔尾金属部分C．用电器着火时，先用水灭火，再切断电源D．有金属外壳的用电器必须使用三孔插座15、如图所示的自动控制电路中，当开关S断开时，工作电路的情况是：A.灯亮，电动机转动，电铃响;B.灯亮，电动机转动，电铃不响;C.灯不亮，电动机不转动，电铃响;D.灯亮，电动机不转动，电铃响.16、如图所示电与磁的实验装置中，属于发电机原理的是二、实验,探究题（每空？ 分，共？ 分）17、小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于 状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于 端（选填“A ”或“B ”），并采用 的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为 V ．18、某物理兴趣小组在用电压表和电流表测量电功率的实验中，设计的电路图如图甲所示：(1)在某次实验中，电流表和电压表的示数如图乙所示。

初三物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 牛顿B. 米C. 安培D. 焦耳答案：C2. 电阻的基本单位是：A. 欧姆B. 伏特C. 库伦D. 法拉答案：A3. 电压是形成电流的原因，其单位是：A. 欧姆B. 伏特C. 安培D. 焦耳答案：B4. 家庭电路中的电压是：A. 220VB. 36VC. 12VD. 5V答案：A5. 以下哪个不是导体：A. 铁丝B. 盐水C. 塑料D. 铜线答案：C6. 欧姆定律的公式是：A. I = V/RB. I = V + RC. R = V/ID. V = I * R答案：D7. 串联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之差D. 等于各分电阻的乘积答案：B8. 并联电路中，总电阻与各分电阻的关系是：A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 小于任一分电阻答案：D9. 电能的单位是：A. 焦耳B. 瓦特C. 库伦D. 安培答案：A10. 电功率的单位是：A. 焦耳B. 瓦特C. 库伦D. 安培答案：B二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这种现象叫做电流的________。

答案：热效应12. 导体对电流的阻碍作用称为________。

答案：电阻13. 电源是提供________的装置。

答案：电压14. 家庭电路中，开关应与被控制的用电器________。

答案：串联15. 串联电路中，电流处处________。

答案：相等16. 并联电路中，各支路两端的电压________。

答案：相等17. 欧姆定律表明，电流与电压成正比，与电阻成________。

答案：反比18. 电能表是用来测量用户消耗的________。

答案：电能19. 保险丝的作用是当电路中电流过大时，自动________。

答案：切断电路20. 电功率是指电流单位时间内所做的功，其单位是________。

交乐学校九年级物理电学计算题专题1．如图23甲所示电路,滑动变阻器的最大阻值为Ω=401R ,电源电压及灯L 的电阻保持不变。

当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时,电流表1A 的示数为0。

4A ，求： (1)电源的电压； (2)2R 的电阻； (3）灯L 的电阻; (4)整个电路消耗的最小电功率；（提示:电路的总电阻最大时消耗的电功率最小)。

2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W.将它接在220V 的电压下，（1） 当它处于保温状态时，饮水机中的电流为0.1A,这时饮水机消耗的电功率是多大?（2）当它处于加热状态时，如果消耗的电能全部用来加热水,它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？（3） 它的工作原理比较简单:整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。

当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。

请你按上述原理完成图13中的电路图。

3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。

电热毯标牌上标有“220V 40W"字样。

问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？⑵、发热电阻丝R 0的阻值是多大?⑶、当电热毯处于低温挡时，电路中的电流为0。

1A ，则在10s 内电阻丝R 0产生的热量是多少?4．如图10所示电路中,小灯泡L 标有“6V 6W"字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1。

2A ，这时小灯泡L 正常发光，求:（1）电源电压U （2)电阻R 1的阻值(3）当S 1、S 2都断开时,小灯泡L 消耗的功率5．如图所示的电路中,电源电压恒定为4。

初三物理电学试题及答案# 初三物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是：A. V = I * RB. V = R / IC. I = V / RD. R = V / I答案：C3. 串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻的和B. 总电阻等于各分电阻的差C. 总电阻等于各分电阻的积D. 总电阻等于各分电阻的倒数之和答案：A4. 并联电路中，总电流与各支路电流的关系是：A. 总电流等于各支路电流的和B. 总电流等于各支路电流的差C. 总电流等于各支路电流的积D. 总电流等于各支路电流的倒数之和答案：A5. 家庭电路中的用电器通常是：A. 串联B. 并联C. 混联D. 无法确定答案：B6. 电功率的单位是：A. 焦耳（J）B. 瓦特（W）C. 安培（A）D. 伏特（V）答案：B7. 电能表是用来测量：A. 电流B. 电压C. 电能D. 电功率答案：C8. 电容器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 家庭电路中，保险丝的作用是：A. 导电B. 保护电路C. 储存电能D. 转换电压答案：B10. 电磁铁的磁性强弱与以下哪个因素无关：A. 电流大小B. 线圈匝数C. 铁芯存在D. 线圈的材料答案：D二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这种现象叫做电流的____。

答案：热效应12. 电压表的内阻越大，测量误差越____。

答案：小13. 电能的单位是____。

答案：焦耳（J）14. 家庭电路中，开关与被控制的用电器是____连接的。

答案：串联15. 电功率的计算公式P=UI中的U代表的是____。

答案：电压16. 串联电路中，电阻R1和R2的电压之比U1:U2等于____。

答案：R1:R217. 并联电路中，电阻R1和R2的电流之比I1:I2等于____。

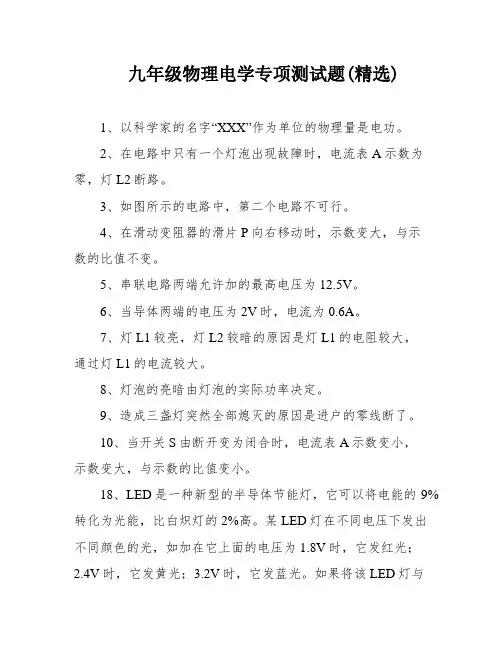

九年级物理电学专项测试题(精选)1、以科学家的名字“XXX”作为单位的物理量是电功。

2、在电路中只有一个灯泡出现故障时，电流表A示数为零，灯L2断路。

3、如图所示的电路中，第二个电路不可行。

4、在滑动变阻器的滑片P向右移动时，示数变大，与示数的比值不变。

5、串联电路两端允许加的最高电压为12.5V。

6、当导体两端的电压为2V时，电流为0.6A。

7、灯L1较亮，灯L2较暗的原因是灯L1的电阻较大，通过灯L1的电流较大。

8、灯泡的亮暗由灯泡的实际功率决定。

9、造成三盏灯突然全部熄灭的原因是进户的零线断了。

10、当开关S由断开变为闭合时，电流表A示数变小，示数变大，与示数的比值变小。

18、LED是一种新型的半导体节能灯，它可以将电能的9%转化为光能，比白炽灯的2%高。

某LED灯在不同电压下发出不同颜色的光，如加在它上面的电压为1.8V时，它发红光；2.4V时，它发黄光；3.2V时，它发蓝光。

如果将该LED灯与一定值的电阻R串联后接在电压为5V的电源两端，使它发黄光，则该LED灯的电功率为多少W？定值电阻R的阻值是多少Ω？20、根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。

要求导线不能交叉。

21、某实验小组进行“伏安法测量电阻”的实验，所用器材有：电压为3V的电源、待测电阻Rx、滑动变阻器、电流表、电压表、导线和开关。

图（甲）是没有连接完整的实物电路。

1）请用笔画线代替导线将实物电路连接完整。

2）在闭合开关前，应将滑动变阻器滑片P置于最左或最右端？3）实验中，闭合开关后，移动滑片，电流表和电压表均无示数。

为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时，对应的现象如下表所示。

由此可以判断电路发生的故障是什么？4）排除故障后进行实验，当电压表示数为2.4V时，电流表的示数如图（乙）所示，这时电流为多少A？他们利用此组数据即得出该待测电阻Rx的阻值，结束了实验。

初三电学物理考试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时会产生热量，这种现象称为：A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案：A2. 电阻的基本单位是：A. 欧姆B. 伏特C. 安培D. 焦耳答案：A3. 以下哪个不是导体：A. 铁丝B. 铜丝C. 塑料D. 铝丝答案：C4. 欧姆定律的公式是：A. V = IRB. P = IVC. I = V/RD. R = V/I答案：A5. 串联电路中总电阻与各部分电阻的关系是：A. 等于其中最小的电阻B. 等于各部分电阻之和C. 等于各部分电阻之差D. 无法确定答案：B6. 并联电路中总电阻与各部分电阻的关系是：A. 等于其中最小的电阻B. 等于各部分电阻之和C. 等于各部分电阻之积D. 小于其中最小的电阻答案：D7. 电流表的正确使用方法是：A. 串联在电路中B. 并联在电路中C. 直接接在电源两端D. 以上都不对答案：A8. 电压表的正确使用方法是：A. 串联在电路中B. 并联在电路中C. 直接接在电源两端D. 以上都不对答案：B9. 以下哪个不是电能的单位：A. 焦耳B. 千瓦时C. 伏安D. 瓦特答案：D10. 电功率的计算公式是：A. P = IVB. P = V^2/RC. P = I^2RD. 所有选项都是答案：D二、填空题（每空1分，共10分）11. 电流的国际单位是________。

答案：安培（A）12. 电阻的国际单位是________。

答案：欧姆（Ω）13. 电压的国际单位是________。

答案：伏特（V）14. 电功率的国际单位是________。

答案：瓦特（W）15. 欧姆定律表明电流与电压的关系是________。

答案：电流与电压成正比，与电阻成反比16. 串联电路中，电流处处________。

答案：相等17. 并联电路中，电压处处________。

答案：相等18. 电能表是用来测量________的仪器。

1.如图的电路中 ,电源电压为 12V,且保持不变 ,当电键 S 闭合时 ,电流表 A 的示数为 0.2A,电压表 V 的示数为 8V,求: (1)电阻 R2 的阻值（2）电流表 A 的最大示数（3）电阻 R2 耗费的最大功率2.如下图 ,电源电压不变 ,R 为 0-20Ω的滑动变阻器， R0 为防备短路的定值电阻，当变阻器的接入电阻为 10Ω时，电流表的示数为 0.4A，在改变 R 的接入电阻的过程中，记录到电流表的示数分别为0.38A，0.48A，0.50A，0.52A。

在上述数据中，只有哪一个有可能是变阻器接入电阻为 8Ω时的电流值 ?3.三个相同的电阻，两个并联后再于第三个串连，已知他们的额定功率均为10 瓦，求这个电路同意耗费的最大功率？4."220V 100W" 的灯泡正常工作时的电阻是多少 ?若把这只灯泡接到 110V 的电源上 ,灯泡的实质电功率为多少 ?工作 10 分钟耗费电能多少 ?1 度电能让它工作多少小时 ?5.已知电阻 R 为 20 欧。

断开电键 K 时，电流表 A 的示数为 0.2 安；闭合电键 K 时，电流表 A 的示数为 0.6 安。

求 :(1）电源电压 U （2）灯 L 的阻值。

（ 3）电键 K 断开时，通电10 秒，电流经过 L 所做的功6.一个额定功率为 1W 的玩具电动机，正常工作时在 2 秒内将 150 克的钩码匀速提升 1 米，求此装置的效率（ g 取 10N 每千克）7.把 "6v 3w" 与"6v 1w" 的电灯串连接入某一电路中 ,假如让此中一个灯泡正常发光 ,电路两头的电压应是多少 .(灯丝电阻不随温度改变 )8.若把两定值电阻R1,R2以某种形式连结起来与电源接通,R1 耗费的电功率是9W;若把此二电阻换成另一种连结后 ,仍与该电源接通 ,则 R1 耗费的电功率为 16W 且经过 R2 的电流为 4A. 那么电源电压和 R1,R2 的阻值各是多大 ?(电源电压保持不变 )9.某个电路里的电阻值为 R1,已知 R1 的额定功率为 P1,为了使这个电路同意经过的电流扩为本来正常值的 20 倍,而不至于烧坏电阻 R1.1)应当怎样改良这个电路?(答案可用分式 ,画出电路图 ,并加以说明 )2)改良后的电路里的总电阻的额定功率p 是本来 P1 的多少倍 ?1 解 :(1)电压表测的是 R 两头的电压 ,R 与 R2 串连 ,因此 R2 两头的电压为 :U2=U 源-U=12V-8V=4V R2=U2/I=4V/0.2A=20 Ω(2)当滑动变阻器的阻值为0 时,电流表示数最大 ,因此 .I 最=U 源/R2 =12V/20 Ω=0.6A (3)当滑动变阻器的阻值为0 时,R2 分得的电压最大 ,即等于电源电压 ,这时功率也最大 :P=(U 源 )*(I 最 )=12V*0.6A =7.2W2解 (1)因为电路中的总电阻变小 ,电路中的电流必定增大 ,因此可先裁减 0.38A(因为它小于0.4A)(2)因为串连电路中电压的分派与电阻成正比 ,因此当滑动变阻器的阻值由 10Ω降为 8Ω时, 它两头的电压必定会减小 ,我们分别用 0.48A， 0.50A，0.52A 与 8Ω相乘可得滑动变阻器分得的电压分别为 3.84V, 4V, 4.16V,而此中只有 3.84V 小于 4V, 因此只有 0.48A 是正确的3解 :2 个电阻并联后的总电阻为:R/2(由 1/R 总=1/R+1/R 得出 ) ,因为串连电路有中电压的分派与电阻成正比 ,因此并联部分分得的电压是第三只串连电阻所分电压的 1/2;故当串连的电阻两头电压达到额定电压时，电路耗费的功率为最大 (并联的两只电阻两头电压不可以达到它的额定电压 ,因为这时串连的那只电阻就蒙受不了了 ),此时串连连结的第 3 个电阻耗费的功率正好等于它的额定功率为 10W，并联连结的电阻每只耗费的功率为 2.5W(因为并联部分分得的电压为第三只的 1/2)。

九年级物理电学检测试题命题人：北戴河区物理教研员鲍素春一、单选题（每小题2分共26分）1．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A =0.4A、、I B =0.2A =0.2A、、I C =0.2A =0.2A，在表格中记录数据后，下一步应该做的是（，在表格中记录数据后，下一步应该做的是（C ）A ．整理器材，结束实验．整理器材，结束实验B B B．分析数据，得出结论．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电流值D ．换用电流表的另一量程，再测出一组电流值2．在如图所示的电路中，．在如图所示的电路中，R R 1是定值电阻，电源电压保持不变。

闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（D ）A ．电流表、电压表的示数都变小．电流表、电压表的示数都变小B B B．电流表示数变小，电压表示数不变．电流表示数变小，电压表示数不变C ．电路消耗的总功率增加D D．．R 1消耗的电功率减小3．关于“6V 9w ”灯泡L I 和“3V 9w ”灯泡L 2，下列说法正确的是( ( AD AD )A ．L 1和L 2都正常发光时，它们消耗的电功率相同B ．将它们串联在9V 的电源上，它们都能正常发光C ．将它们串联在6V 的电源上，的电源上，L L 2消耗的电功率较大D ．将它们并联在3V 的电源上，的电源上，L L l 消耗的电功率较小4．大功率空调在起动一瞬间，与空调并联的台灯变暗，关于这一现象，下列说法不．正确．．的是（B ）A 、进户线中电流变大B 、线路中电阻变大C 、线路中热损失变大D 、灯泡两端电压变小A B CS V R 1R 2P A5．以下学习用品中，在通常情况下属于导体的是 ( ( B B )A ．塑料刻度尺．塑料刻度尺B ．金属小刀片．金属小刀片C C．． 绘画橡皮绘画橡皮D D．物理课本．物理课本．物理课本 6.6.如图所示，电源电压一定。

班级 姓名九年级物理第十五章探究电路测试题一、单项选择题（请将题目填在答题框中）1. 在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成ab 、cd 两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体A ．横截面积的关系B ．材料的关系C ．长度的关系D ．温度的关系2. 为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯、灯丝已断的灯泡玻璃芯、酒精灯、插头、导线若干，设计了下图所示的四种方案，其中合理的是3．一段导体接在电压为9V 的电源上时，通过导体的电流是1A 若将这段导体接在电压为3V 的电源上时，这段导体的电阻是A ． 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω4、如图的四个电路中，电源电压U 相同，R1＜R2，电路的总电流最大的是5、将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是 A.两灯中的电流不相等，甲灯中电流大于乙灯中电流 B.两灯中的电流不相等，乙灯中电流大于甲灯中电流 C.两灯中的电流相等 D.无法判断两灯中电流的大小6、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的A. 电阻变大，电流减小B. 电阻变小，电流增大C. 电阻和电流都增大D. 电阻和电流都减小 7、如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有 A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I = C ．AB BCU U >，AB BCI I = D ．AB BCU U =，AB BCI I <8、如图两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L1和L2的亮度变化 A ．L 1、L 2都变亮 B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变BACacb d9、某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。

九年级物理专题-电功和电热经典习题（含答案）【例题选讲】例1、灯泡L 1和L 2串联在电路中，L 1的电阻比L 2大，在相等的时间里，电流做的（ ） A 、L 1灯做的功多 B 、L 2灯做的功多 C 、两灯一样多 D 、无法确定解：两灯串联，通过两灯的电流相同，时间也相等，由W=UIt 和U=IR 得W=I 2Rt 可知电功与电阻成正比，而L 1的电阻大于L 2的电阻，所以电流通过L 1做功多，本题应选A 。

例2、把“12V 、8W ”的电灯接到9V 的电路中，它的实际功率为多大？ 解：WV R U P W V P U R RU P 5.418)9(188)12(22222=Ω==∴Ω===∴=实实例3、现有甲、乙、丙三盏灯，分别标有“220V 、40W ”、“110V 、40W ”、“36V 、40W ”的字样，它们均在额定电压下工作，比较它们的亮度，哪一盏灯最亮。

答：三盏灯的亮度完全相同，因为它们均在额定电压下工作，所以它们的实际功率也就是它们的额定功率均为40W 。

例4、一台“220V 、1000W ”的电炉，想把它改装后接到110伏的电源上，但功率保持不变，以下哪个措施是正确的（ ）A 、将电炉丝截掉一半后接入电路B 、将电炉丝截掉四分之三接入电路C 、将电炉丝分成等长的两段，然后并联接入电路D 、将电炉丝截掉四分之一后接入电路 解：根据题意要求额实U U 21=时，P 实=P 额。

由R U P 2=可知要满足题设条件，只有改变电阻R ，才能满足要求。

由121212441R U R U R UP 额额实实===若时1241R R =，P 实才能等于P 额。

所以1241R R =是选择答案的首要依据，在上述四个答案中可发现（B ）（C ）均满足条件，究竟两个答案谁更合理呢？我们还应该考虑当U 变化后，R 也变时，I 是否变化，对于一个能正常工作的电阻来说，它有一个额定电流，若实际电流超过它允许的额定电流，则它必将烧毁，所以接下来应判定（B ）（C ）中由实际电路中通过的电流大小。

初三物理电学试题及答案大全一、选择题1. 电流的单位是（）A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律表明，电流与电压的关系是（）A. 电流与电压成正比B. 电流与电压成反比C. 电流与电压无关D. 电流与电压的平方成正比答案：A3. 电阻的基本单位是（）A. 欧姆（Ω）B. 千欧姆（kΩ）C. 兆欧姆（MΩ）D. 微欧姆（μΩ）答案：A4. 家庭电路中的电压是（）A. 220VB. 36VC. 12VD. 5V答案：A5. 电功率的单位是（）A. 焦耳（J）B. 瓦特（W）C. 千瓦（kW）D. 伏安（V·A）答案：B二、填空题6. 电能的单位是______。

答案：焦耳（J）7. 串联电路中，总电阻等于各部分电阻之______。

答案：和8. 并联电路中，总电阻的倒数等于各电阻的倒数之______。

答案：和9. 电能表是用来测量______的仪器。

答案：电能消耗10. 一个电阻为10Ω的电阻器，通过它的电流为0.5A时，两端的电压是______V。

答案：5三、计算题11. 已知一个电阻为20Ω，接入220V的电路中，求通过该电阻的电流。

答案：根据欧姆定律，I = U / R = 220V / 20Ω = 11A12. 已知一个电路中的电流为2A，总电阻为10Ω，求该电路两端的电压。

答案：根据欧姆定律，U = I * R = 2A * 10Ω = 20V四、实验题13. 请设计一个实验来测量小灯泡的电阻。

答案：实验步骤如下：（1）准备一个电源、一个开关、一个已知电阻值的电阻器、一个小灯泡、一个电压表、一个电流表和导线。

（2）将电源、开关、电阻器、小灯泡、电压表和电流表串联连接。

（3）闭合开关，记录电压表和电流表的读数。

（4）根据欧姆定律，计算小灯泡的电阻值：R = U / I。

五、简答题14. 为什么家用电器的额定电压通常为220V？答案：家用电器的额定电压为220V是因为这是家庭电路的标准电压，使用这个电压可以确保电器的正常工作，同时考虑到安全性和经济性。

物理九上电学试题及答案一、选择题（每题3分，共30分）1. 电流的单位是：A. 牛顿B. 瓦特C. 库仑D. 安培答案：D2. 以下哪种物质不导电？A. 铜B. 橡胶C. 铁D. 银答案：B3. 一个电阻为10Ω的导体，通过它的电流为0.5A，则该导体两端的电压为：A. 2VB. 5VC. 10VD. 20V答案：C4. 以下哪种现象不是电现象？A. 静电B. 雷电C. 磁铁吸引铁D. 电流通过导体产生的热量答案：C5. 欧姆定律的公式是：A. V=IRB. I=V/RC. R=V/ID. V=I*R答案：A6. 电能表是用来测量：A. 电流B. 电压C. 电能D. 电阻答案：C7. 以下哪种材料是半导体？A. 铜B. 橡胶C. 玻璃D. 硅答案：D8. 一个电路中的电流为2A，电阻为4Ω，根据欧姆定律，该电路两端的电压为：A. 4VB. 8VC. 16VD. 32V答案：B9. 以下哪种情况会导致电路短路？A. 电路中的电阻过大B. 电路中的电阻过小C. 电路中的电阻突然消失D. 电路中的电阻突然增大答案：C10. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A二、填空题（每题2分，共20分）1. 电流的国际单位是________。

答案：安培2. 电阻的单位是________。

答案：欧姆3. 电压的单位是________。

答案：伏特4. 电荷的单位是________。

答案：库仑5. 电功率的单位是________。

答案：瓦特6. 电能的单位是________。

答案：焦耳7. 电容器的单位是________。

答案：法拉8. 半导体材料通常具有介于导体和绝缘体之间的________。

答案：导电性9. 欧姆定律描述了电压、电流和电阻之间的关系，其公式为________。

答案：V=IR10. 电能表是用来测量电路中消耗的________。

答案：电能三、简答题（每题10分，共20分）1. 请简述欧姆定律的内容及其应用。

初三物理电学模拟试题(一)( 每一、单项选择题：以下各题的四个选项中，只有一个切合题意，请将正确选项的代号填在题后括号里。

题 2 分，共 20 分。

错选、多项选择、不选，该题不得分。

)1．用以下哪个器械能够直接鉴别家庭电路中的火线和零线( )A ．电流表B．电压表C．电能表D．测电笔答案： D分析：电流表是用来丈量用电器电流大小的仪器；电压表是用来丈量用电器电压大小的仪器；电能表是丈量用电器耗费电能多少的仪器；测电笔可直接鉴别家庭电路中的火线和零线。

考点：测电笔的用途。

2．电能表可用来直接丈量以下哪个物理量( )A ．用电器耗费的电能B．电路中电流的强弱C ．用电器耗费电能的时间D．用电器两头的电压答案： A分析：电能表是丈量用电器耗费电能多少的仪器。

考点：电能表的用途。

3 ．对于家庭电路，以下说法中正确的选项是( )A ．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C ．开关与被控制的灯泡并联D．家用电器是以串连方式接人电路的答案： A分析：保险丝是以串连方式接人电路的；开关与被控制的灯泡串连才能控制电路；家用电器是以并联方式接人电路的，因此互不扰乱。

考点：串并联接法的应用。

4．在图 1 所示的各样家用电器中，利用电流热效应工作的是()答案： C分析：电暖气的作用是取暖，它利用电流热效应工作。

考点：电流热效应的应用。

()5．假如发现工地有人触电，以下救援行为中，科学合理的是A ．用剪刀剪断电线B．用手把触电人拉开C ．断开电源D．用铁钩把电线拉开答案： C分析：假如发现工地有人触电，一定立刻断开电源救援伤者。

剪刀、手、铁钩都是导体，用它们直接接触电线自己自己也会触电。

考点：安用电知识。

7．某同学察看到如图 3 所示的两种家用电器的铭牌，依据铭牌上供给的信息，判断在12 个小时内正常使用的电冰箱与连续运行的电电扇耗费电能的状况是( )A．电冰箱比电电扇多B．电电扇比电冰箱多C．电冰箱与电电扇同样多D．电冰箱比电电扇可能多，也可能少分析：电电扇 12h 耗费的电能为60w 12h 720w h0.72kw h 0.5kw h 。

（一）6．在图3（a ）所示的电路中，当电键S 闭合后，电流表A 1和A 2的示数如图3（b ）所示，则通过灯L 1和L 2的电流分别为A 1.2安 0.5安。

B 0.5安 1.2安。

C 0.7安 0.5安。

D 0.5安 0.7安。

7．如图4所示的电路中，电源两端的电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动过程中，下列说法中正确的是A 电压表V ,1的示数减小，电压表V 2的示数增大。

B 电压表V 1的示数增大，电压表V 2的示数减小。

C 电压表V 1的示数不变，电压表V 2与电流表A 示数的比值增大。

D 电压表V 1的示数增大，电压表V 1与电流表A 示数的比值不变。

12．某导体电阻为20欧，若通过该导体的电流为0.3安，则10秒内通过该导体横截面的电荷量 （10） 库，该导体两端的电压为 （11） 伏。

当该导体两端电压为3伏时，该导体电阻为 （12） 欧。

13．右表为小明家中电热水器的部分技术数据。

该电热水器正常工作时的功率为 （13） 瓦，电流为 （14） 安。

若它单独正常工作2小时，则家中电能表的示数变化 （15） 千瓦·时。

15．如图6所示的电路中，电源两端的电压保持不变。

闭合电键S ，灯L 不亮，已知除灯L 或电阻R 外，电路中其余各处元件均接触良好，请判断该电路存在的故障可能的是 （19） ，（请将可能的情况填写完整）。

为进一步确定故障，小华同学在电路中串联了一个电流表，请说出他查找出电路故障的理由是 （20） 。

（A 1） （A 2）（a ） （b ）21.在如图11所示的电路中，电阻R 1的阻值为20欧姆，滑动变阻器R 2上标有“50 2A ”的字样。

闭合电键S ，滑片P 在某位置时两电流表示数分别为0.4安和1安。

求： （1）电源电压；（2）100秒内电流通过R 1所做的功；（3）不改变上述滑动变阻器的位置，此时电阻R 2连入电路的电阻值；（4）若不改变电表所用量程，移动滑动变阻器的滑片P ，当某电表达到满刻度时，电路消耗的总功率。

初三物理电学试题及答案一、选择题（每题3分，共30分）1. 以下关于电流的说法正确的是：A. 电流的方向是正电荷的定向移动方向B. 电流的方向是负电荷的定向移动方向C. 电流的方向是正负电荷同时向相反方向移动的方向D. 电流的方向是正负电荷同时向相同方向移动的方向答案：A2. 欧姆定律的表达式为：A. I = V/RB. I = R/VC. V = I/RD. V = R * I答案：D3. 电阻的基本单位是：A. 欧姆B. 伏特C. 库伦D. 安培答案：A4. 以下哪种材料是导体？A. 橡胶B. 玻璃C. 金属D. 塑料答案：C5. 串联电路中，电流的特点是：A. 各处电流相等B. 各处电流不等C. 各处电压相等D. 各处电压不等答案：A6. 并联电路中，电压的特点是：A. 各处电压相等B. 各处电压不等C. 各处电流相等D. 各处电流不等答案：A7. 以下哪种情况会导致电路短路？A. 电路中没有负载B. 电路中有负载但负载电阻很大C. 电路中电源两端直接连接D. 电路中电源两端通过大电阻连接答案：C8. 电功率的计算公式是：A. P = V * IB. P = V / IC. P = I^2 * RD. P = V^2 / R答案：A9. 电能的单位是：A. 焦耳B. 瓦特C. 库伦D. 安培答案：A10. 以下哪种方法可以提高电路的功率因数？A. 增加电路的电阻B. 增加电路的电流C. 减少电路的电压D. 并联电容器答案：D二、填空题（每题2分，共20分）1. 一个电阻为10Ω的电阻器，通过它的电流为0.5A，则电阻两端的电压为______伏特。

答案：52. 一个电路的总电阻为20Ω，通过它的电流为2A，则电路两端的电压为______伏特。

答案：403. 电容器的单位是______。

答案：法拉4. 电感器的单位是______。

答案：亨利5. 电荷的单位是______。

答案：库伦6. 电流的单位是______。
