电路及磁路试题库一、填空题（每空1.5分）1、在含有L 、C 的电路中，出现总电压、电流同相位，这种现象称为谐振。

2、谐振发生时，电路中的角频率0ω0f 。

3、工业上通常在发电机三相引出线进行涂色标记，一般A 相涂以黄色， C 相涂以红色，B 相涂以绿色。

4、品质因数越大，电路的选择性越好，但不能无限制地加大品质因数，否则将造成带宽变窄，致使接收信号产生失真。

5、三相电源作Y 接时，由各相首端向外引出的输电线俗称火线，由各相尾端公共点向外引出的输电线俗称零线，这种供电方式称为三相四线制。

6、三相四线制供电系统中，电源线电压在数值上等于相电压的__________倍；相位上，电源线电压__________于相应的相电压__________。

(，超前，30°)7、三相不对称负载作星形连接时，中线的作用是使三相负载成为三个_________________电路，保证各相负载都承受对称的电源____________。

(互不影响的独立，相电压)8、对称三相电路中，三相总有功功率P =3U P I P COS Ф或是U L I L COS Ф。

9、我们把三个频率相等、有效值相同，在相位上互差120o 度的正弦交流电称为对称的三相正弦量。

10、理想变压器除可以改变电压电流，还有改变阻抗作用。

11、在磁路中，磁感应强度B 、磁导率μ、磁场强度H 三者之间的关系为： B ＝uH 。

12、磁感应强度的单位符号__T____,磁通的单位符号___Wb__，磁场强度的单位符号__A/m___，磁通势的单位符号__A___，磁阻的单位符号_____H -1______13、定量描述磁场中各点磁场强弱和方向的物理量是______，表示符号___,它的单位是___，表示符号____。

（磁感应强度，B ，特斯拉，T ）14、磁滞是指磁材料在反复磁化过程中的的变化总是滞后于的变化现象。

（磁感应强度、磁场强度）15、根据磁滞回线的形状，常把铁磁材料分成：_________、_________、____________三类。

电路与磁路综合练习题一1-2 设铁心是由D21硅钢片叠制而成,片厚0.5mm,铁心截面A=6.6cm 2, 磁路平均长度l =66cm ，励磁线圈匝数N=1000匝接，至频率f=50H Z ，U=220V 的正弦电压。

求励磁电流有效值及相位角(忽略线圈电阻及漏磁通）。

解：1-1图示为一直流电磁铁。

磁路尺寸单位 为cm,铁心由D21硅钢片叠成,叠装因数K Fe =0.92,衔铁材料为铸钢。

要使电 磁铁空气隙中的磁通为3×10 Wb 。

-3 求：⑴所需磁通势；⑵若线圈匝数N=1000匝，求线圈的励磁电流。

解： ⑴⑵ 求各段长度和截面积l 1=（30-6.5)+2(30-3.25)=77cm l 2=30-6.5+4×2=31.5cm 2l 0=0.1×2=0.2cmA 1=6.5×5×0.92=30cm 2A 2=8×5=40cm2A 3=ab+(a+b)l 0=5×6.5+(5+6.5) ×0.1=33.65cm289.0108.06⨯⨯=mA /1071.06⨯=⑷ 求各段磁路磁场强度m A H /5361=m A H /6322=060108.0B H ⨯=T A B 75.010401034322=⨯⨯=Φ=--T A B 89.01065.331034300=⨯⨯=Φ=--T A B 110301034311=⨯⨯=Φ=--⑶ 求各段磁路磁感应强度mfN E U Φ==44.4)(10910005044.420044.44Wb fN U m -⨯=⨯⨯==ΦA N F I 04.210002036===(6) 励磁电流 002211l H l H l H NI F ++==⑸ 求所需磁通势 A 2036142408.19972.412≈++=002.01071.0315.063277.05366⨯⨯+⨯+⨯=1-3 将一匝数N=100的铁心线圈接到U=200V 的工频正弦电压源，测得线圈的电流 I = 4A 、功率P = 100W ，不计线圈电阻及漏磁通，试求铁心线圈（1）主磁通的最大值Φm ；（2）串联电路模型的Z 0；（3）并联电路模型的Y 0.33/108.7cm kg -⨯=ρkgW p Fe /93.40=W V P P Fe Fe 75.16108.7666.693.430=⨯⨯⨯⨯==-ρA E P I Fe a 084.020075.16===⎪⎪⎭⎫⎝⎛∠+=+=MaM a M a II I I I I I arctan 22 ⎪⎭⎫⎝⎛∠+=56.0084.0arctan 56.0084.022 A︒∠=5.856.0︒=︒-︒=-=5.815.8902απϕ查B m ξ曲线,得ξ=1.25A I I m M 56.025.1299.02=⨯==ξ查比磁损耗数据表得则磁损耗电流 励磁电流为取硅钢片密度B m / TcmA m A H m /15/1500==)(99.010006615A N l H I m m =⨯==查磁化曲线数据表得()T A B m m 36.1106.610944=⨯⨯=Φ=--Ω==25.13R WRI P Cu 82222=⨯==WP P P Cu Fe 16824=-=-=1-5 将一铁心线圈接在3V 直流电源上，测得电流为1.5A 。

《电路与磁路》第三章正弦交流电路一、填空题1.两个__________正弦量的相位之差，叫相位差，其数值等于__________之差。

2.正弦交流电的三要素为____________、____________和____________。

3.已知一正弦交流电流i＝30sin(314t＋30°)A。

则它最大值I m为________，有效值I为________，初相角为________。

4.如图1所示，为交流电的波形。

若 ＝60°，U m＝5V，ƒ＝50Hz，解析式u＝______________。

则当t＝0时，u＝________。

图1 图25.如图2，i1、i2角频率均为100πrad／s，则两者的相位差为__________，相位关系为i1比i2__________。

6.某初相角为60°的正弦交流电流，在t＝T／2时的瞬时值i＝0.8A，则此电流的有效值I＝__________，最大值I m＝__________7.已知三个同频率正弦交流电流i1、i2和i3，它们的最大值分别为4A、3A和5A；i1比i2导前30°，i2比i3导前15°，i1初相角为零。

则i1＝______________，i2＝______________，i3＝______________。

8.已知C＝0.1μF的电容器接于ƒ＝400Hz的电源上，I＝10mA，则电容器两端的电压U＝____________，角频率ω＝____________。

9.图3为单一参数交流电路的电压、电流波形图，从波形图可看出该电路元件是________性质的，有功功率是________。

图3 图4 图510.给某一电路施加u＝1002sin(100πt＋π／6)V的电压，得到的电流i＝52sin(100πt＋120°)A。

该元件的性质为________，有功功率为________，无功功率为________。

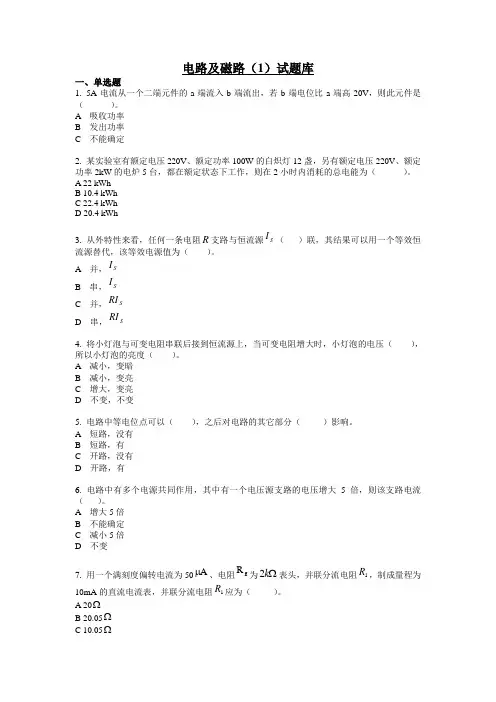

电路及磁路（1）试题库一、单选题1. 5A 电流从一个二端元件的a 端流入b 端流出，若b 端电位比a 端高20V ，则此元件是（ ）。

A 吸收功率 B 发出功率 C 不能确定2. 某实验室有额定电压220V 、额定功率100W 的白炽灯12盏，另有额定电压220V 、额定功率2kW 的电炉5台，都在额定状态下工作，则在2小时内消耗的总电能为（ ）。

A 22 kWh B 10.4 kWh C 22.4 kWh D 20.4 kWh3. 从外特性来看，任何一条电阻R 支路与恒流源S I （ ）联，其结果可以用一个等效恒流源替代，该等效电源值为（ ）。

A 并，S IB 串，S IC 并，S RID 串，S RI4. 将小灯泡与可变电阻串联后接到恒流源上，当可变电阻增大时，小灯泡的电压（ ），所以小灯泡的亮度（ ）。

A 减小，变暗 B 减小，变亮 C 增大，变亮 D 不变，不变5. 电路中等电位点可以（ ），之后对电路的其它部分（ ）影响。

A 短路，没有 B 短路，有 C 开路，没有 D 开路，有6. 电路中有多个电源共同作用，其中有一个电压源支路的电压增大5倍，则该支路电流（ ）。

A 增大5倍 B 不能确定 C 减小5倍 D 不变7. 用一个满刻度偏转电流为50A μ、电阻gR为Ωk 2表头，并联分流电阻1R ，制成量程为10mA 的直流电流表，并联分流电阻1R 应为（ ）。

A 20Ω B 20.05Ω C 10.05ΩD 10Ω8. 用一个满刻度偏转电流为50A μ、电阻为Ωk 3的表头制成2.5V 量程的直流电压表，则附加电阻应为（ ）。

A 697 k Ω B 597 k Ω C 497 k Ω D 47 k Ω9. 若电源的外特性为I U 210-=（V ），则外接电导0.5S 后的电流为（ ）A ，电压为（ ）V 。

A 2.5A ，5V B 2.5A ，10V C 5A ， 2.5V D 5A ， 5V10. 若电源供电给电阻L R 时，电压源S U 和电阻L R 值均保持不变，为了使电源输出功率最大，应调节内阻值等于（ ）。

《电路与磁路》第四章三相正弦交流电路一、填空题1.三相电源绕组的连接方式有_________和_________两种，而常用的是_________连接。

2.三相四线制供电系统中，三个线电压为三相________，三个相电压也为三相________。

3.三相四线制供电系统中，线电压在数值上等于相电压的__________倍；相位上，线电压__________于相应的相电压__________。

4.三相对称负载三角形连接时，线电流在数值上等于相电流的__________倍。

在相位上，线电流比相对应的相电流__________。

5.三相对称负载的定义是：__________相等、__________相等、__________相同。

6.三相不对称负载作星形连接时，中线的作用是使三相负载成为三个_________________电路，保证各相负载都承受对称的电源____________。

7.三相负载作星形连接有中线，则每相负载承受的电压为电源的________电压，若作三角形连接，则每相负载承受的电压为电源的________电压。

8.已知三相电源的线电压为380V，而三相负载的额定相电压为220V，则此负载应作________形连接，若三相负载的额定相电压为380V，则此负载应作________形连接。

9.三相负载的连接方法有____________和____________两种。

10.三相电动机绕组可以连成__________或__________；由单相照明负载构成的三相不对称负载，一般都连成__________。

11.某三相异步电动机，定子每相绕组的等效电阻为8Ω，等效阻抗为6Ω,现将此电动机连成三角形接于线电压为380V的三相电源上。

则每相绕组的相电压为__________V，相电流为__________A，线电流为__________A。

12.某三相异步电动机，每相绕组的等效电阻R＝8Ω，等效感抗X L＝6Ω，现将此电动机连成星形接于线电压380V的三相电源上，则每相绕组承受的相电压为__________V，相电流为__________A，线电流为__________A。

电和磁检测题一、填空题：1、将一根导线平行置于静止的小磁针上方，当开关闭合时，小磁针发生偏转，这说明通电导体周围存在着，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。

2、如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在，支持此结论的现象是．如果移走小磁针，该结论 (选填“成立”或“不成立”)．3、通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是极，电源的D端是极。

4、如图所示，通电螺线管的右端是极（填“S”或“N”）；电源的右端是极（填“正”或“负”）。

5、电磁铁与永磁体相比，其优点是：磁性的有无可以通过__________来实现；磁性的强弱可以通过___________来控制；磁极的极性可以通过_________来改变。

6、为判断电源的正负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中。

当闭合开关S，小磁针静止时的指向如图所示。

据此判断端是电源的正极（选填“a”或“b”）。

7、电磁感应现象是英国物理学家 ____ 首先发现的．发电机是利用 _______ 现象制成的.感应电流的方向与的方向和____________方向有关．要改变通电导线在磁场中的受力方向，可以通过改变_______________或改变来实现.8、微风吊扇通电后扇叶转动，此过程中能转化为_______能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是 __ 生电的现象，人们利用这一原理制成了（发电机/电动机）．9、直流电动机的工作原理是_________________________________. 电动机工作时,能够使线圈平稳、连续不停地转动下去是靠______________来实现的.10、如图所示是电学中很重要的两个实验，其中利用甲图所示的实验装置原理可以制造出机，利用乙图所示的实验装置原理可以制造出机。

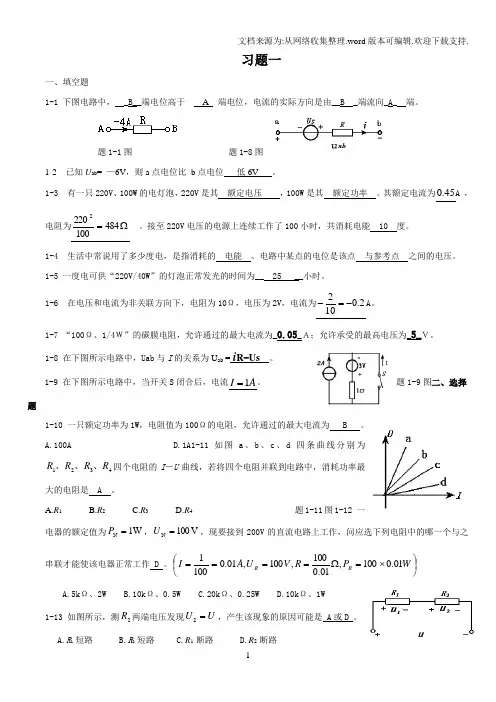

习题一一、填空题1-1 下图电路中， _B__端电位高于 _ A__端电位，电流的实际方向是由__B _端流向_A_ 端。

题1-1图 题1-8图 1-2 已知U ab = —6V ，则a 点电位比 b 点电位 低6V 。

1-3 有一只220V 、100W 的电灯泡，220V 是其 额定电压 ，100W 是其 额定功率 。

其额定电流为45.0 A ，电阻为Ω=4841002202。

接至220V 电压的电源上连续工作了100小时，共消耗电能 10 度。

1-4 生活中常说用了多少度电，是指消耗的 电能 。

电路中某点的电位是该点 与参考点 之间的电压。

1-5 一度电可供“220V/40W ”的灯泡正常发光的时间为__ 25 __小时。

1-6 在电压和电流为非关联方向下，电阻为10Ω，电压为2V ，电流为2.0102-=-A 。

1-7 “100Ω、1/4Ｗ”的碳膜电阻，允许通过的最大电流为_0.05_Ａ；允许承受的最高电压为_5_Ｖ。

1-8 在下图所示电路中，Uab 与I 的关系为U ab = i R -Us 。

1-9 在下图所示电路中，当开关S 闭合后，电流A I 1=。

题1-9图二、选择题1-10 一只额定功率为1W ，电阻值为100Ω的电阻，允许通过的最大电流为 B 。

A.100A D.1A1-11如图a 、b 、c 、d 四条曲线分别为4321R R R R 、、、四个电阻的I －U 曲线，若将四个电阻并联到电路中，消耗功率最大的电阻是 A 。

A.R 1B.R 2C.R 3D.R 4 题1-11图1-12 一电器的额定值为W 1N =P ，V 100N =U ，现要接到200V 的直流电路上工作，问应选下列电阻中的哪一个与之串联才能使该电器正常工作 D 。

⎪⎭⎫ ⎝⎛⨯=Ω====W P R V U A I R R 01.0100,01.0100,100,01.01001 A.5k Ω、2W B.10k Ω、0.5W C.20k Ω、0.25W D.10k Ω、1W1-13 如图所示，测2R 两端电压发现U U =2，产生该现象的原因可能是 A 或D 。

《电路与磁路》第二章电阻电路一、填空题1.电阻串联时，因_________相同，其消耗的功率与电阻成__________比。

2.电阻并联时，因________相同，其消耗的功率与电阻成________比。

3.图1电路中，U X＝________，R X＝________。

图1 图2 图3 图44.图2所示电路中，I＝________，U＝________。

5.两个电阻R1和R2组成一串联电路，已知R1: R2＝1:2，则通过两电阻的电流之比为I1: I2＝_______，两电阻上电压之比为U1: U2＝_______，消耗功率之比P1: P2＝_______。

6.两个电阻R1和R2组成一并联电路，已知R1: R2＝1:2，则两电阻两端电压之比为U1: U2＝______，通过两电阻的电流之比I1: I2＝______，两电阻消耗功率之比P1: P2＝______。

7.若图3所示电路中所标功率为实际消耗功率，则I＝________，U2＝________。

8.叠加定理只适用于线性电路，并只限于计算线性电路中的________和________，不适用于计算电路的________。

9.用叠加定理求解图4所示电路中的I2。

当U1单独作用时I2’＝ ______，当I S单独作用时I2”＝________，两电源共同作用时I2＝________。

图5 图6 图7 图810.有源二端网络是指具有_____________，并含有____________的电路。

11.运用戴维南定理将一个有源两端网络等效成一个电压源，则等效电压源的电压U S为有源两端网络________时的端电压U OC，其内电阻R i为有源两端网络内电源为________时的等效电阻。

12.将图5所示电路等效为电压源时，其电压U OC＝________，内电阻R i＝________。

13.将图6所示电路等效为电压源时，其电压U OC＝_____，R i＝_______。

第一章习题集答案一、填空题1. B，A，B，A。

2. 电源，负载，中间环节。

3. 定向，正电荷。

4. 5，2，－18。

5. 电压源，电流源。

6. 外电路，电源内部。

7. 2A，5Ω。

8. 10V，3Ω。

9. 三条，三条。

10. 支路，回路。

11. 节点电流，∑I＝0。

12. 回路电压，∑U＝∑IR。

13. 电流，绕行。

14. 1A，－12V。

15. 1A，0A。

二、判断题√×1√ 2√ 3× 4√ 5×6× 7× 8√ 9× 10√11× 12√ 13× 14× 15√16× 17× 18× 19√ 20√21× 22× 23× 24× 25×26√ 27× 28√ 29√ 30√三、选择题1B 2B 3B 4A 5D 6A 7B 8B 9C 10C 11B四、计算题1. 1.8kW.h2.(a)25V、100Ω，（b）1 W3.（a）U ab=8V；（b）U ab=-12V；（c）U ab=-3V4.I1 =58.8mA,I2 =-397mA, U ab =3.06V5. W＝53.4度。

第二章习题集答案一、填空题1. 电流，正。

2. 电压，反。

3. 14V，7Ω。

4. 8A，4V。

5.1:1；1:2；1:2。

6. 1:1；2:1；2:1。

7. 1A，200V。

8. 电流，电压，功率。

9. 2A，1A，3A。

10. 两个出线端，电源。

11. 开路，0。

12. 8V，4Ω。

13. 10V，3Ω。

14. 10V，2Ω。

二、选择题1B 2C 3D 4A 5B 6D 7C 8C 9D 10B 11B 三、判断题×√1× 2√ 3× 4× 5√ 6× 7×8× 9√ 10√ 11√ 12× 13√ 14√四、计算题1. R 1=20Ω；R 2=80Ω2. R =7.5Ω；I R1=9A ；I R2=3A3.-1.25A4.2A5. I =-0.18A6. U 5 = -5V7. 0.6A第三章 习题集答案一、填空题1.相同频率，初相角。

电路与磁路练习题解答1-1有一只220V 、100W 的电灯泡，220V 是其 额定电压 ，100W 是其 额定电功率 。

1-2、生活中常说用了多少度电，是指消耗的 电能 。

电路中某点的电位是该点 与参考点 之间的电压。

1-3、已知U ab = —6V ，则a 点电位比 b 点电位 低6V 。

1-4、“220V ，60W”白炽灯额定电流为 0.27 Ａ，额定情形下的电阻为 807 Ω。

接至220V 电压的电源 上连续工作了100小时，共消耗电能 6 度。

1-5、图1所示电路中，U ab 与I 的关系为U ab = IR -Us 。

图2所示电路中，当开关S 闭合后，电流I= 1A 。

1-6、在图3所示电路中，a 点的电位φa = 6V 。

（24102-⨯=+⨯=I I a ϕ，而A I 42210++=，方向向左）1-7、一个12V 的理想电压源与4Ω电阻串联，可以等效为数值为_ 3A _的理想电流源与__4Ω _的电阻并联。

1-8、一个20A 的理想电流源与2Ω电阻并联组合，可以等效为数值为_40V_的理想电压源与_2Ω_的电阻串联组合。

1-9、“100Ω、1/4Ｗ”的碳膜电阻，允许通过的最大电流为_0.05_Ａ；允许承受的最高电压为_5_Ｖ。

1-10、通过5Ω电阻的电流Ｉ＝0.4Ａ，若该电阻的电压Ｕ和电流Ｉ取非关联参考方向，则Ｕ＝_-IR=-2_Ｖ。

1-11、图4电路中，图a 元件功率为_4_（2A×2V ）_Ｗ，_ 消耗 _（发出、消耗）电能；图b 元件功率为-（-2）V×2A=4Ｗ，_消耗_电能。

1-12、图5电路中，电压源的功率为_2A×10V=20_Ｗ，实为_消耗_（发出、消耗）电能的元件；电流源的功率为_-（2A×2Ω+10V ）×2A=-28_Ｗ，实为___发出__电能的元件。

1-13、图6电路中，Ｕac ＝_2A×5Ω+（-1A ）×5Ω=5_Ｖ，Ｕab ＝_2A×5Ω-3V=_7__Ｖ。

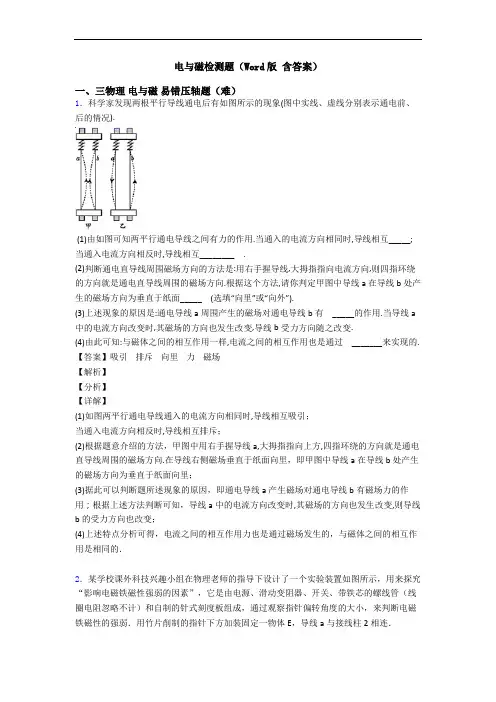

电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．2．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．3．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极4．根据古文《论衡•是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示．（1）1952年，中国科学院物理研究所尝试将如乙图所示的天然磁石制作成司南，制作人员根据天然磁石的磁感线分布，将磁石的________（填乙中字母）处打磨成磁勺的A 端．（2）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平转动直至最终静止，但磁勺A 端总不能正确指南，请提出改进本实验的措施________．（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，闭合开关S，磁勺和电磁铁相互吸引后如图丙所示，可增加磁勺的磁性，由此判断H为电源的________极．【答案】D将磁勺放在光滑的水平面上，使其能自由转动负【解析】【分析】（1）磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示；磁体周围的磁感线，都是从磁体的N极出发，回到S极；据此判断。

班级: 姓名: 学号: 成绩: 3-1、已知工频正弦电压u的有效值为30Ｖ，初相为30°，则u＝。

3-2、u ab＝200 sin(200πt＋45°)Ｖ，则Ｕabm＝Ｖ；Ｕab＝________Ｖ；其初相为________；频率f＝________。

3-3、已知工频正弦电压的相量Ú＝－3＋j4Ｖ，则u＝________________。

3-4、i＝10√2 sin (ωt－30°)Ａ，则Ｉ＝Ａ；Ｉm＝Ａ，Ì＝Ａ。

3-5、已知通过5Ω电阻的电流相量Ì＝2/45ºＡ，则非关联参考方向下该电阻的端电压相量Ú＝。

3-6、两个同频率正弦电流i1和i2的有效值分别为6Ａ和8Ａ , 如果i1＋i2的有效值为2Ａ,则i1与i2（）。

A、反相； A、同相； A、相位正交3-7、已知u＝Ｕｍsin(ωt＋30°)V,i＝Ｉｍsin(ωt＋60°)A,则i比u超前角度为（）。

A、30°B、-30°C、90°D、-90°3-8、以下结论中，正确的是（）。

A、电感电压uＬ大小和其电流i成正比；B、电感电压uＬ大小和其电流i的变化量成正比；C、电感电压uＬ大小和其电流i的变化率d i/dt成正比。

3-9、维持电容元件两端正弦电压有效值不变，电容也不变，频率增加时，电容电流有效值将（）。

A、增大； B.减小； C、不变。

3-10、ＲＣ串联的正弦电路中,各电压均与电流取关联参考方向, 如其它条件不变, 当R减小时,电容电压u c滞后电源电压u的相位差（）。

A、不变；B、增大；C、减小。

3-11、已知一个ＲＬ串联正弦交流电路中ＵＲ＝60V，ＵＬ＝80V，则总电压Ｕ的有效值为（）。

A、140V；B、20V；C、100V。

3-12、对图3－1所示ＲＬＣ串联电路，以下关系式错误的是（）。

A、u＝uＲ＋uＬ＋uＣ；B、Ｕ＝ＵＲ＋ＵＬ＋ＵＣ；C、Ú＝ÚＲ＋ÚＬ＋ÚＣ。

2020-2021年电与磁测试题及答案（word）1一、电与磁选择题1．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

故答案为：A【分析】结合电磁继电器的工作原理分析解答即可.2．图展示了我国古代劳动人民的智慧成果，对其中涉及的物理知识，说法错误的是（）A. 孔明灯在上升过程中，只受浮力B. 紫砂壶属于连通器C. 司南能够指南北是利用了磁体受地磁场的作用D. 正在发声的编钟在振动【答案】 A【解析】【解答】解：A、孔明灯在上升过程中，不但受到浮力而且受到重力的作用，A不符合题意；B、紫砂壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，B符合题意；C、司南指示南北方向是因为受到了地磁场的作用，C符合题意；D、一切发声的物体都在振动，所以正在发声的编钟在振动，D符合题意。

故答案为：A。

【分析】物体在上升过程中，不但受到浮力而且受到重力的作用.连通器的定义是上端开口、底部相连通的容器，认清连通器的结构特点，生活中应用连通器的还有：乳牛自动喂水器、自来水的水塔和水龙头、过桥涵洞、洗手盆的回水弯等等.地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.（地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象.）一切发声的物体都在振动.3．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

试卷代号：C083陕西广播电视大学成人教育学院2008-2009学年第二学期期末考试《电路及磁路（1）》（90分钟）试题2009年6月一、填空题（每空1分，共18分）1、如图1所示电路中元件A 吸收功率20W ，则元件B_____ ______功率___________W （本题第一空填“吸收”或“提供”）。

2、交流电流()4sin(62845)i t t A =-流过某二端口网络，两端产生关联电压()1600sin(62815)u t t V =+，则u （“超前”或“滞后”）i 度，等效阻抗Z = ，呈 （“电容性”或“电感性”）。

该网络的视在功率S = 。

3、已知三相Y 接发电机的相序为abc ，且22030a U V ∙=∠，则b U ∙=___________V ，线电压ab U ∙=__________V 。

4、任何由电阻通过串联、并联或混联构成的二端网络都可以用 来等效。

5、1A 的电流流过1H 的电感，若该电流在410s -内由1A 下降为零，则电感两端将产生幅值为____________V 的电压，方向与电流方向 （“一致”或“相反”）。

+_图1+_图2图3∙22_∙∙6、在图2所示电路中，当电阻R 从零开始增加时，恒压源的电流I 将随着R 的增加而________，可变电阻R 获得的功率将随着阻值的增加而__ _ _。

（该题两空可选择填入：增加、减小、先增加后减小、先减小后增加）7、一个具有n 个节点，b 条支路的网络，在用节点分析法和网孔分析法分析电路时，独立的节点电压方程数为 个；独立的网孔电流方程数为 个。

8、如图3所示理想变压器的变比为100∶5（原边为100），设原边电压、电流分别为11∙U 、11∙I ；副边电压、电流及阻抗分别为2222,,LU I Z ∙∙。

则11∙U = 22∙U ；1111∙∙I U = L Z 。

二、判断题（正确的在括号内画“√”，错误的画“×”。

《电路与磁路》第一章电路的基本概念和定律一、填空题1. 图1电路中，____端电位高于____端电位，电流的实际方向是由____端流向____端。

图12. 电路由____________、____________和____________三个部分组成。

3. 电荷的_______移动形成电流，电流的实际方向为________运动的方向。

4. 图2电路中，U ab＝________V；U cd＝________V；U ef＝________V。

图25. 一个电源可以用________或________的形式来表示，二者间可等效互换。

6. 电压源与电流源进行等效变换时，对________等效，对________不等效。

7. 将图3电路等效为电流源时，其电流源电流I S＝_ __，内阻R i＝_____。

图38. 将图4电路等效为电压源时，其电压源电压U S＝______，内阻R i＝____。

图49.节点是指汇聚__________或__________以上导线的点。

10.两节点之间不分叉的一条电路，称为一个_ __；电路中任何一个闭合路径称为一个_ _。

11.基尔霍夫第一定律也称__________定律，其数学表达式为__________。

12.基尔霍夫夫第二定律也称__________定律，其数学表达式为__________。

13.用基尔霍夫定律求解电路时，必须预先标定各条支路的_____方向和回路的____方向。

14. 图5为某电路的一部分，已知I1＝－1A，I S＝2A，则I2＝____，U ab＝___。

图515. 图6电路中，电流I1＝________，I2＝________。

图6二、判断题1. 在电路中，电源是指提供能源的设备，它把非电能转换为电能。

（）2. 在电路中，负载的作用是把电能转换成其它形式的能量。

（）3. 电路中的导线起着传输能量的作用，所以在电路分析中，不论电路如何，均可把连接导线的电阻视为零。

第一章习题集一、填空题1. 图1电路中，__b__端电位高于__a_端电位，电流的实际方向是由__b__端流向___a_端。

图12. 电路由_____电源_______、__负载__________和__中间环节__________三个部分组成。

3. 电荷的__定向_____移动形成电流，电流的实际方向为_ 正电荷_______运动的方向。

4. 图2电路中，U ab＝___5_____V；U cd＝___2_____V；U ef＝_-18______V。

图2 图3 图45. 一个电源可以用_电压源_______或_电流源_______的形式来表示，二者间可等效互换。

6. 电压源与电流源进行等效变换时，对__外电路______等效，对_ 电源内部____不等效。

7. 将图3电路等效为电流源时，其电流源电流I S＝_2 __，内阻R i＝___5__。

8. 将图4电路等效为电压源时，其电压源电压U S＝_10_____，内阻R i＝_3___。

9.节点是指汇聚___3条_______或___3条_______以上导线的点。

10.两节点之间不分叉的一条电路，称为一个_支路 __；电路中任何一个闭合路径称为一个_回路 _。

11.基尔霍夫第一定律也称___节点电流， _______定律，其数学表达式为__∑I＝0。

________。

12.基尔霍夫夫第二定律也称__回路电压________定律，其数学表达式为__∑U＝∑IR。

________。

13.用基尔霍夫定律求解电路时，必须预先标定各条支路的_电流____方向和回路的__绕行__方向。

14. 图5为某电路的一部分，已知I1＝－1A，I S＝2A，则I2＝_1___，U ab＝_-12__。

图5 图615. 图6电路中，电流I1＝________，I2＝________。

二、判断题1. 在电路中，电源是指提供能源的设备，它把非电能转换为电能。

（）2. 在电路中，负载的作用是把电能转换成其它形式的能量。

第一章例题例1 一个额定值为5W、100Ω的电阻器，使用时最高能加多少伏电压，能允许通过多少安的电流？解：例2.手电筒干电池制造商声称电池释放15mA电流持续60小时.在这段时间内,电压将从6V降到4V.假设电压随时间线性降低.电池在60小时时间里释放了多少能量?解：例3 两个表示为盒A和盒B的电路如图方式连接，连线中，电流i的参考方向和电压u的参考方向如图所示。

根据下面规定的数值，计算连接后的功率，并说明功率是从A流向B还是相反。

（a） i = 5A，u = 120V；（b） i = -8A，u = 250V；（c） i = 16A，u = -150V；（d） i = -10A，u = -480V；解：在图中，电流i的参考方向和电压u的参考方向对盒B为关联参考方向，因此：（a）P=u i =120×5W = 600W＞0 盒B吸收功率，功率是从A流向B；（b）P=u i =250×（-8）W =-2000W＜0 盒B释放功率，功率是从B流向A；（c）P=u i =-150×16W =-2400W＜0 盒B释放功率，功率是从B流向A；（d）P=u i =-480×（-10）W =4800W＞0 盒B吸收功率，功率是从A流向B。

例4 有一盏“220V 60W”的电灯（1）试求电灯的电阻；（2）当接到220V电压下工作时的电流；（3）如果每晚用三小时，问一个月（按30天计算）用多少电？解: 由题意:①根据 R=U2/R 得：电灯电阻 R=U2/P=2202/60=807Ω②根据 I=U/R或P=UI得:I=P/U=60/220=0.273A③由 W=PT 得W=60W×60×60×3×30=1.944×102 J在实际生活中，电量常以“度”为单位，即“千瓦时”。

对60W的电灯，每天使用3小时，一个月(30天)的用电量为:W=60/1000×3×30=5.4度例5 求下图所示电路中的各电源发出的功率。

最新电与磁测试题及答案（word）一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．3．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

最新电与磁测试题及答案1一、电与磁选择题1．如图所示，下列关于物理实验表述正确的是（）A. 图甲实验揭示了电流的周围存在磁场。

应用电磁铁B. 图乙实验揭示了通电导体在磁场中受力运动。

应用发电机C. 图丙实验是电磁感应现象。

应用是电动机D. 图丁实验电源的左端是正极。

小磁针A端是S极【答案】 A【解析】【解答】A．该装置是奥斯特实验，是用来研究通电导线周围是否有磁场的实验装置，揭示了电流的周围存在磁场，应用为电磁铁；B．图乙实验揭示了通电导体在磁场中受力运动，应用是电动机；C．图丙实验是电磁感应现象，应用是发电机；D．由右手定则可知图丁实验电源的右端是正极，由同名磁极相互吸引，异名磁极相互排斥可知，小磁针A端是S极。

故答案为：A【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点，一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

故答案为：C.【分析】通电导体在磁场中受力的作用而运动。

3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。
