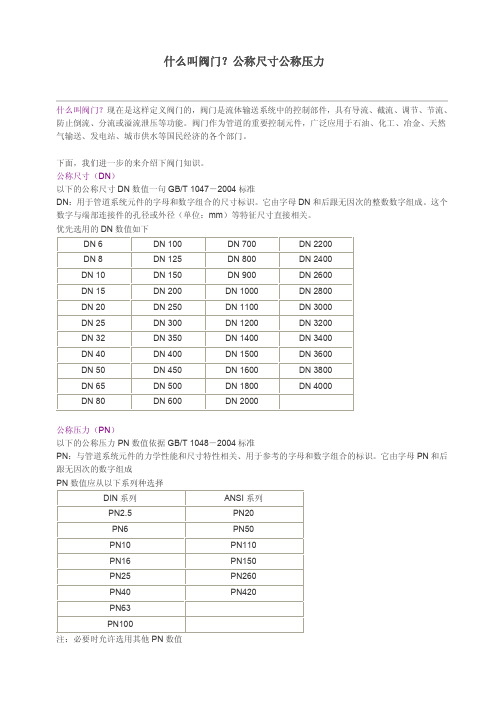

什么叫阀门？公称尺寸公称压力什么叫阀门？现在是这样定义阀门的，阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流泄压等功能。
阀门作为管道的重要控制元件，广泛应用于石油、化工、冶金、天然气输送、发电站、城市供水等国民经济的各个部门。
下面，我们进一步的来介绍下阀门知识。
公称尺寸（DN）以下的公称尺寸DN数值一句GB/T 1047－2004标准DN：用于管道系统元件的字母和数字组合的尺寸标识。
它由字母DN和后跟无因次的整数数字组成。
这个数字与端部连接件的孔径或外径（单位：mm）等特征尺寸直接相关。
优先选用的DN数值如下DN 6DN 100DN 700DN 2200DN 8DN 125DN 800DN 2400DN 10DN 150DN 900DN 2600DN 15DN 200DN 1000DN 2800DN 20DN 250DN 1100DN 3000DN 25DN 300DN 1200DN 3200DN 32DN 350DN 1400DN 3400DN 40DN 400DN 1500DN 3600DN 50DN 450DN 1600DN 3800DN 65DN 500DN 1800DN 4000DN 80DN 600DN 2000公称压力（PN）以下的公称压力PN数值依据GB/T 1048－2004标准PN：与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。
它由字母PN和后跟无因次的数字组成PN数值应从以下系列种选择DIN系列ANSI系列PN2.5PN20PN6PN50PN10PN110PN16PN150PN25PN260PN40PN420PN63PN100注：必要时允许选用其他PN数值阀门型号编制方法12345－671、类型代号2、驱动方式代号3、连接形式代号4、结构形式代号5、密封面材料或衬里材料代号6、压力代号或工作温度下的工作压力7、阀体材料代号阀门类型代号阀门类型代号阀门类型代号安全阀A球阀Q蝶阀D疏水阀S隔膜阀G调节阀T止回阀H柱塞阀U截止阀J旋塞阀X节流阀L减压阀Y排污阀P闸阀Z具有其他功能作用阀门的表示代号第二功能作用名称代号第二功能作用名称代号低温型D缓闭型H保温型B排渣型P波纹管型W吹扫型C 伸缩法兰型S防火型FV形球型V快速型Q 带有特异结构阀门的角标代号特异结构名称代号特异结构名称代号刀型平板闸阀D水封型S 带导流孔型闸阀K不带导流孔型闸阀W 驱动方式代号驱动方式代号驱动方式代号电磁0锥齿轮5电磁－液动1气动6电－液动2液动7涡轮3气－液动8正齿轮4电动9注：1、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作2、安全阀、液压阀、输水阀、手动手轮直接连接阀杆操作结构形式的阀门，本代号省略不表示3、对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示、防爆电动用9B表示连接形式代号连接形式代号连接形式代号内螺纹1对焊接6b外螺纹2对夹7法兰4卡箍8承插焊6s卡套9密封面或衬里材料代号密封面或衬里材料代号密封面或衬里材料代号锡基轴承合金（巴氏合金）B尼龙塑料N搪瓷C渗硼钢P渗氮钢D衬铅Q氟塑料F奥氏体不锈钢R陶瓷G塑料S Cr13系不锈钢H铜合金T衬胶J橡胶X蒙乃尔合金M硬质合金Y注：1、除隔膜阀外、当密封副的密封面材料不同时，以硬密度的材料表示2、阀门密封副材料均为阀门的本体材料时，阀座密封面材料代号用“W”表示阀体材料代号阀体材料代号阀体材料代号碳钢C球墨铸铁Q Cr13系不锈钢H0Cr17Ni12Mo2系不锈钢R1Cr5Mo铬钼钢I00Cr17Ni14Mo2系不锈钢RL15CrMo铬钼钢H塑料S可锻铸铁K铜及铜合金T铝合金L钛及钛合金Ti 0Cr18Ni9系不锈钢P铬钼钒钢V00Cr19Ni10系不锈钢PL灰铸铁Z型号和名称编制方法示例一、电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN1、阀体材料为灰铸铁的闸阀Z942W－1电动楔式双闸板闸阀二、手动、外螺纹连接、浮动直通式，阀座密封面材料为氟塑料、公称压力PN40、阀体材料为1Cr18Ni9Ti的球阀Q21F－40P外螺纹球阀三、气动常开式、法兰连接、屋脊式结构并衬胶、公称压力PN6、阀体材料为灰铸铁的隔膜阀G6K41J－6气动常开衬胶隔膜阀四、液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN2.5、阀体材料为灰铸铁的蝶阀D741X－2.5液动蝶阀五、电动驱动对焊接连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力17.0MPa、阀体材料铬钼钒钢的截止阀J961Y－P54170V电动焊接截止阀阀门材料性能（主要依据JB/T 5300－1991标准）阀体材料适用公称压力/MPa适用温度/℃适用介质灰铸铁≤10－10～200水、蒸汽、空气、煤气及油类等介质可锻铸铁≤25－30～300水、蒸汽、空气及油类等介质球墨铸铁≤40－30～350水、蒸汽、空气及油类等介质铜合金≤25－40～250水、海水、氧气、空气及油类等介质碳素钢≤320－30～450水、蒸汽、空气、氢气、氨、氮及石油产品等介质高温钢≤16≤550蒸汽及石油产品低温钢≤64≥－196乙烯、丙烯、液态天然气及液氮等介质不锈耐酸钢≤64≤200硝酸、醋酸等介质。
液压阀门>>节流阀>>管式单向节流阀产品名称：管式单向节流阀产品型号：TVC-02产品口径：DN6-18产品压力：7-30.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息管式单向节流阀TVC-02特点1、管式单向节流阀TVC-02钢制本体可耐压25∼30MPa，铜制本体可耐压7MPa。
2、管式单向节流阀TVC-02全部经耐压、防漏测试，效果精良。
3、管式单向节流阀TVC-02内部加工精密，流量调节速度为线性。
管式单向节流阀TVC-02型号说明TVC -03系列号码称呼口径管式单向节流阀系列TVHTVCTVL 020304 06管式单向节流阀TVC-02规格表型号最高使用压力MPa 定格流量ℓ/min口径材料重量Kg<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
Pfa单向阀截至２００６年，我国太阳能热水器运行保有量达９０００万平方米，占到世界太阳能热水器应用面积的６０％左右；年生产能力超过２０００万平方米。
使用量和年产量均占世界总量的一半以上。
记者从正在此间举行的“２００７济南太阳能热利用大会”上了解到，我国大多数地区年日照时数超过２０００小时，年平均日辐射量在每平方米４千瓦时以上，太阳能理论储量达每年１７０００亿吨标准煤。
２００６年，我国太阳能热水器产业年产值２００多亿元，出口创汇５０００万美元，全行业提供就业机会６０多万个。
目前，我国太阳能产业已形成玻璃原材料加工、全玻璃集热管和热水器的加工、市场营销服务、机械加工装备、零配件生产等配套的产业链。
据介绍，目前我国太阳能热水器自有技术占９５％以上，城市太阳能热水器普及率达到２５％。
在投入产出方面，综合成本不到国外平均水平的一半。
在太阳能利用标准体系建设方面，２００６年年底颁布实施了２０项标准，其中国家标准１６项、行业标准４项，已建成北京和武汉两个国家级太阳能热水器产品检测中心。
·>>>>产品名称：产品型号：V型产品口径：DN08-40产品压力：～产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息V型直通单向阀图形符号型号说明①系列代号：V型直通单向阀②公称通径：08、10、12、16、20、25、30、40mm③表面处理：01=镀黄锌、02=磷化、03=镀硬铬、04=发蓝④连接螺纹：G、NPT⑤开启压力：外形尺寸通径型号最大流量破裂压力PN尺寸L E S D TM(G或NPT)08 VU-08*** 30 ±500 62 19 19 12 1/410 VU-10*** 45 ±500 68 24 24 14 3/812 VU-12*** 70 ±500 77 30 30 15 1/216 VU-16*** 110 ±400 836 36 16 3/4820 VU-20*** 160 ±350 1547 41 41 18 125 VU-25*** 210 ±350 1363 55 55 20 11/430 VU-30*** 320 ±350 13875 65 65 22 11/240 VU-40*** 460 ±250 1692 80 80 24 2>>>>产品名称：产品型号：QY16A产品口径：DN6产品压力：～产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
