名校中考物理复习第七单元压强浮力专题(7)特殊方法测电阻、电功率专项训练(附2套中考模拟卷)

压轴题04 测量电功率实验题（含测电阻）综合近几年中考对于电功和电功率的考察形式，电功与电功率是电学主要内容，也是学生初学电学重点和难点。

在中考试题中，本部分内容是难题的主要考察点，也是拉开卷面分值的考察内容。

本部分主要内容有：电能及单位、电能表及使用、电功、电功率、电功率的计算、测量小灯泡的电功率、焦耳定律及应用等知识。

预测2023年中考试题中，题型主要以选择题、实验题、计算题和综合题出现。

选择题主要考查考试对电功和电功率知识的理解程度，属于基础知识类题目；实验探究题主要考察学生科学的实验方法以及对本部分实验基础的实践能力；计算题主要考察学生的计算能力和利用所学知识解决生活中的实际问题的能力。

所以，对本部分内容的考查题型灵活，题目有简单，也有较难和难度较大的，且分值也较大。

测定小灯泡的电功率1.实验原理：2.实验器材：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干。

3.电路图：4.实验步骤（1）按电路图连接好电路，断开开关，将滑动变阻器的滑片置于阻值最大的位置；（2）闭合开关，调节滑动变阻器，使灯泡在额定电压下发光，观察电流表和电压表的示数，记录为I e、U e，记录小灯泡的亮度；（3）调节滑动变阻器，使灯泡两端的电压为额定电压的1.2倍，观察电流表和电压表的示数，记录为I1，U1，记录小灯泡的亮度；（4）调节滑动变阻器，使灯泡两端的电压低于额定电压，观察电流表和电压表的示数，记录为I2，U2，记录小灯泡的亮度；（5）重复步骤4两次，观察电流表和电压表的示数，记录为I3、U3，I4、U4，记录小灯泡的亮度；（6）根据P=UI，算出小灯泡的额定功率P e和实际功率的电功率P1 (4)（7）分析数据，整理器材。

5.实验结论：小灯泡的实际功率越大，小灯泡越亮；当小灯泡的两端的电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光；当小灯泡的两端的电压大于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光比正常情况下亮；当小灯泡的两端的电压小于额定电压时，小灯泡的实际功率小于额定功率，小灯泡发光比正常情况下暗。

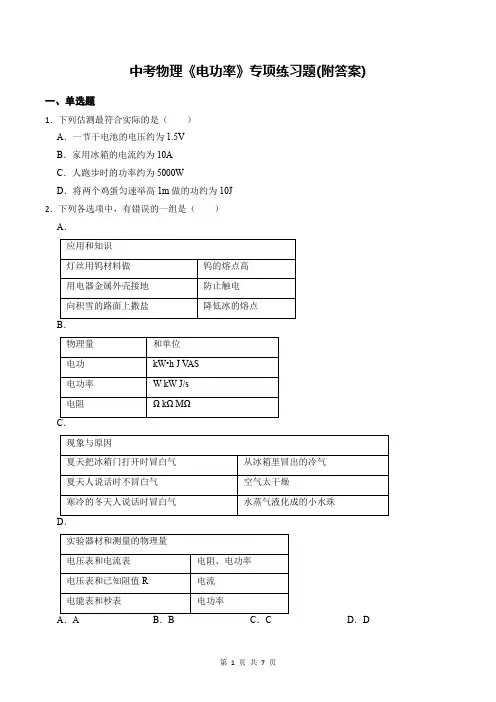

中考物理《电功率》专项练习题(附答案)一、单选题1．下列估测最符合实际的是（）A．一节干电池的电压约为1.5VB．家用冰箱的电流约为10AC．人跑步时的功率约为5000WD．将两个鸡蛋匀速举高1m做的功约为10J2．下列各选项中，有错误的一组是（）A．应用和知识灯丝用钨材料做钨的熔点高用电器金属外壳接地防止触电向积雪的路面上撒盐降低冰的熔点物理量和单位电功kW•h J V AS电功率W kW J/s电阻Ω kΩ MΩ现象与原因夏天把冰箱门打开时冒白气从冰箱里冒出的冷气夏天人说话时不冒白气空气太干燥寒冷的冬天人说话时冒白气水蒸气液化成的小水珠实验器材和测量的物理量电压表和电流表电阻、电功率电压表和已知阻值R电流电能表和秒表电功率D．D3．下列几种估测中，最符合实际情况的是（）A．人体的电阻约为0.1ΩB．教室内一盏日光灯的电功率约为40WC．对人体的安全电压不高于220VD．我国普通家庭每户每个月消耗电能约36J4．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法错误的是（）A．开关S闭合时，小灯泡L的电阻为10ΩB．开关S断开时，小灯泡L的电阻为0ΩC．小灯泡L的额定功率为0.625WD．电阻R0的阻值为14Ω5．关于电功和电功率的说法正确的是（）A．电流做功越多，电功率越大B．电功率越大，电流做功越快C．电流做功时间越短，电功率越大D．电流做同样的功，用电时间越长，电功率越大6．在国际单位制中，电功率的单位是（）A．伏特B．焦耳C．安培D．瓦特7．下列说法正确的是（）A．电流通过一段电路做的功越多，这段电路消耗的电能就一定越多B．电流通过一段电路做的功越多，这段电路产生的热量就一定越多C．电流通过一段电路做的功越多，电流做功的功率就一定越大D．用电器两端的电压一定，通过电阻越小的用电器，消耗的电能就越多8．如图甲所示是呼气式酒精测试仪的电路原理图，R为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则A．电压表的示数不变B．电流表的示数越小C．电路消耗的总功率越小D．电压表与电流表示数的比值不变9．小明在家发现客厅白炽灯比房间白炽灯的发光亮，对这种现象判断正确的是（）A．客厅白炽灯灯丝的电流大B．客厅白炽灯灯丝的电阻大C．客厅白炽灯两端的电压大D．以上判断都有可能10．下列数据中最接近实际的是（）A．乒乓球台高约为800cmB．家用电视的电功率约为110WC．一个普通中学生的质量约为100kgD．一个普通中学生1000m跑步用时约13s11．下面给出的单位中，不是功率的单位的是（）A．J B．W C．J/s D．kW12．普通家用灯泡的电流最接近于（）A．0.2A B．0.02A C．2A D．20A二、填空题13．如图所示的电路中小灯泡正常发光．若将电压表和电流表的位置对换，则小灯泡将（填“正常发光”或“不会发光”），电压表的示数将（填“变大”、“变小”或“不变”）．14．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是，其大小为.15．物理学中利用来量度用电器消耗电能的多少，利用来量度用电器消耗电能的快慢,电功率的单位是，1kW=W.16．如图所示，电能表是测量的仪器，小明要用家里的电能表测量一只灯泡的实际功率，他关掉其它用电器，只有该灯泡工作，电能表的指示灯5min闪烁了16次，这段时间灯泡消耗的电能是kW•h，灯泡的实际功率是W。

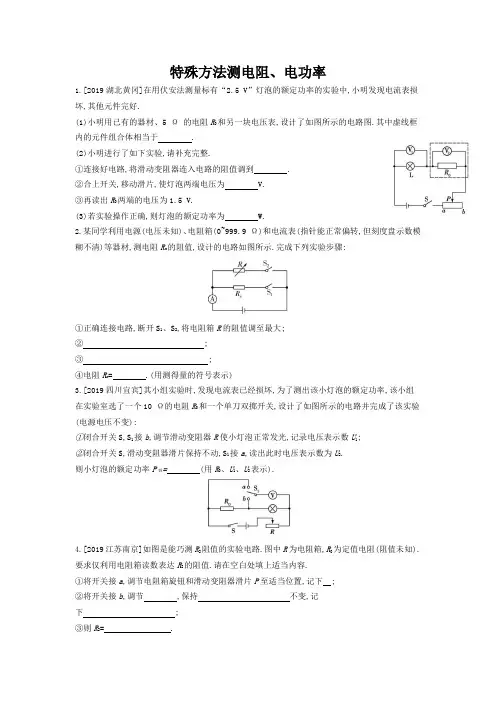

特殊方法测电阻、电功率1.[2019湖北黄冈]在用伏安法测量标有“2.5 V”灯泡的额定功率的实验中,小明发现电流表损坏,其他元件完好.(1)小明用已有的器材、5 Ω的电阻R0和另一块电压表,设计了如图所示的电路图.其中虚线框内的元件组合体相当于.(2)小明进行了如下实验,请补充完整.①连接好电路,将滑动变阻器连入电路的阻值调到.②合上开关,移动滑片,使灯泡两端电压为V.③再读出R0两端的电压为1.5 V.(3)若实验操作正确,则灯泡的额定功率为W.2.某同学利用电源(电压未知)、电阻箱(0~999.9 Ω)和电流表(指针能正常偏转,但刻度盘示数模糊不清)等器材,测电阻R x的阻值,设计的电路如图所示.完成下列实验步骤:①正确连接电路,断开S1、S2,将电阻箱R的阻值调至最大;② ;③ ;④电阻R x= .(用测得量的符号表示)3.[2019四川宜宾]其小组实验时,发现电流表已经损坏,为了测出该小灯泡的额定功率,该小组在实验室选了一个10 Ω的电阻R0和一个单刀双掷开关,设计了如图所示的电路并完成了该实验(电源电压不变):①闭合开关S,S1接b,调节滑动变阻器R使小灯泡正常发光,记录电压表示数U1;②闭合开关S,滑动变阻器滑片保持不动,S1接a,读出此时电压表示数为U2.则小灯泡的额定功率P额= (用R0、U1、U2表示).4.[2019江苏南京]如图是能巧测R2阻值的实验电路.图中R为电阻箱,R0为定值电阻(阻值未知).要求仅利用电阻箱读数表达R2的阻值.请在空白处填上适当内容.①将开关接a,调节电阻箱旋钮和滑动变阻器滑片P至适当位置,记下;②将开关接b,调节,保持不变,记下;③则R2= .5.小刚利用一块电压表和已知阻值的电阻R0等器材测出了某一未知电阻R x的阻值,部分实验电路如图所示.(1)在如图所示的电路中,只添加一根导线即可测出R x的阻值,请你完成电路连接.(2)实验步骤:①只闭合开关S、S1,读出电压表示数U1;②.(3)待测电阻的阻值表达式:R x= .6.[2019山东济宁]小明用如图甲所示的电路测量额定电压为2.5 V的小灯泡的电功率.甲乙(1)电源电压为6 V,小灯泡的电阻约为10 Ω,有A、B两个不同规格的滑动变阻器,A标有“10 Ω1 A”,B标有“50 Ω2 A”,实验时应该选择滑动变阻器(选填“A”或“B”).(2)小明将实验数据和现象填写在下表中.实验次数灯泡两端电压U/V通过灯丝的电流I/A灯泡电功率P/W灯泡的亮度1 2.200.28比正常发光时暗2 2.500.30正常发光3 2.800.32比正常发光时亮①可得出的实验结论: (写出一条即可).②小灯泡的额定功率为W.(3)小明用上面的实验器材测量电阻R x的阻值时,发现电压表损坏,他重新设计电路,选了一个阻值已知的R1,连接电路如图乙所示.他先将导线C端接到电流表“-”接线柱上,电流表读数为I1,后将导线C端接到电流表“3”接线柱上,电流表读数为I2,则R x的阻值为(用已知字母表示).7.[2019内蒙古呼和浩特]小艳同学要做测量定值电阻R x(大约几十欧)的实验,实验室只有如下器材:电源、开关、导线若干、定值电阻R0=15 Ω、两个电压表V1和V2、滑动变阻器.她设计的电路图如图所示,物理孙老师检查后,认为其不完整.(1)请你将正确完整的电路图画出来;(2)闭合开关之前,滑动变阻器的滑片应滑至(选填“最左端”“最右端”或“任意位置”);(3)她经过这次实验后,自己进一步设计出三个没有电压表、只有两个电流表的实验电路图,若已知电流表A1的电阻,你认为设计测量更精确(选填“A”“B”或“C”).A B C8.[2020石家庄新华区一模]小明同学利用电流表和电阻箱测量小灯泡的功率,设计了如图甲所示的实物电路.(1)将图甲中的电路连接完整,使滑动变阻器连入电路的阻值最大.(2)完成电路连接后,闭合开关S2,将单刀双掷开关S1扳向“1”,发现灯泡不亮,电流表指针发生偏转,出现此现象的原因可能是.(写出一条即可)(3)解决上述问题后,闭合开关S2,将单刀双掷开关S1扳向“1”,调节滑动变阻器使电流表的示数为I1,如图乙所示,I1= A.(4)将开关S1扳向“2”,保持不变,调节,使电流表的示数仍为I1,此时电阻箱的示数R=5 Ω;则(3)中小灯泡的电阻R1可知.(5)(3)中小灯泡的实际功率P1= W.【拓展】若小灯泡的额定电流I0=2I1,以下关于小灯泡额定功率P0与实际功率P1的数值关系,你认为最有可能的是.A.P0=2P1B.P0=3P1C.P0=4P1D.P0=5P19.[2020湖北黄石]课外兴趣小组要测量一个未知电阻R x的阻值,现有下列器材:电源、两个量程均为0~0.6 A的相同电流表A1和A2、一个已知阻值的定值电阻R0=9 Ω、开关、导线若干.兴趣小组的同学们开动脑筋,积极思考,设计出了一个测量R x的方法.(1)同学们设计出的测量电路图如图甲,请根据电路图把图乙中未完成的连接线补充完整.甲乙丙丁(2)连接好电路,闭合S之前,滑动变阻器的滑片应滑到(选填“a”或“b”)端.(3)调节滑动变阻器,使两个电流表有一个恰当的读数,如图丙,两表A1、A2的读数分别为I1=A,I2= A.(4)根据两电流表读数可得出被测电阻R x= Ω.(5)调节滑动变阻器,使A1和A2表的读数都变大,为保证A2表不被烧坏,则A1表的读数不能超过A.(6)有同学认为,改用图丁电路图也可以测出R x的值,你认为是否可行?答: (选填“是”或“否”).10.某科技小组的同学发现实验室有一只标有“x kΩ”的电阻(x为模糊不清的一个数字),为了测出这只电阻的阻值,他们进行了如下探究.(1)首先设计的实验电路如图甲所示,使用的器材有:两节新干电池、待测电阻R x、电压表V(0~3 V、0~15 V 量程)、电流表A(0~0.6 A、0~3 A量程)、滑动变阻器(标有“50 Ω 1 A”)、开关和导线若干.实验后发现,该方案无法测出电阻R x的值,其主要原因是.甲乙丙(2)经讨论后他们利用原有器材并补充适当的器材,重新设计测量电阻R x的实验方案.小李设计的电路图如图乙所示,其中定值电阻R0=2 kΩ.他连接电路后,闭合S1,断开S2,想先测出电源电压,但读出电压表示数U=2 V,与两节新干电池能提供的电压相差很大.请教老师后才知道,电压表相当于一个能显示自身两端电压的定值电阻.则根据小李的测量数据和电源电压(取3 V),可估算出电压表自身的电阻为kΩ.(3)小组其他同学设计的实验电路如图丙所示,在电源电压恒定且已测出的条件下,能先测出电压表自身电阻后,再测出R x阻值的电路是.(4)他们选择正确方案测出R x的阻值后,又有同学提出,应该通过多次测量求平均值来减小误差.在正确方案的基础上,通过下列操作,能实现多次测量R x阻值的是.A.改变电源电压B.将R0换成50 Ω的定值电阻C.将电压表换成“0~0.6 A”的电流表答案1.(1)电流表(2)①最大②2.5 (3)0.752.②只闭合S1,标记电流表指针所指的位置③断开S1,闭合S2,调节电阻箱,使电流表指针指在标记的位置,记下电阻箱的阻值R0④R03.【解析】①闭合S,S1接b,电压表测量小灯泡两端的电压,则U1为小灯泡的额定电压;②闭合S,S1接a,滑动变阻器的滑片不动,电压表测量小灯泡两端电压和电阻R0两端电压之和,所以R0两端电压U0=U2-U1,电路中的电流I=I0=,此时小灯泡仍正常发光.小灯泡的额定功率P额=U1I=.4.①电流表的示数I和电阻箱R的阻值R a②电阻箱电流表的示数I 电阻箱R的阻值R b③R a-R b5.(1)如图所示. (2)只闭合开关S、S2,读出电压表示数U2(3)R0【解析】(2)只闭合开关S、S1,两电阻串联,电压表测量R0两端的电压,此时电路中的电流I=;只闭合开关S、S2,读出电压表示数U2.则电源电压为U2.(3)由串联电路电压和电流的特点可知,R x两端的电压为U x=U2-U1,通过R x的电流为I=,则待测电阻的阻值表达式为R x==R0.6.(1)B(2)①小灯泡两端的实际电压改变时,小灯泡的实际功率也会改变(或小灯泡的电阻随温度的升高而增大,合理即可) ②0.75 (3)【解析】(3)当导线C端接“-”接线柱时,电流表测干路电流,当导线C端接“3”接线柱时,电流表测R1中的电流,R1和R x并联,R1、R x两端的电压相等,电源电压U=I2R1,通过R x的电流为I x=I1-I2,则R x==.7.(1)如图所示. (2)最右端(3)C或【解析】(2)为保证电路安全,闭合开关前,滑动变阻器接入电路的电阻应该最大,即滑片应该位于最右端.(3)由于电流表有内阻,故A、B选项电路图中电流表A2两端均有电压,且该电压无法得出,会给测量造成误差;C选项电路图中R0支路电压等于R x两端电压,等于电流表A1电阻与R0的和与A1示数的乘积,电流表A2的示数减去电流表A1的示数为通过R x的电流,故C选项电路图可以更精确地测量出电阻R x的电阻.8.(1)如图所示. (2)滑动变阻器接入电路的阻值太大(或小灯泡短路) (3) 0.2 (4)滑片位置电阻箱接入电路的阻值(5)0.2 【拓展】D【解析】(3)由题图可知,电流表所选量程为0~0.6 A,分度值为0.02 A,故电流表的示数I1=0.2 A.(4)将开关S1扳向“2”,滑动变阻器与电阻箱串联,保持滑片位置不变,调节电阻箱连入电路的阻值,当电流表的示数为0.2 A时,电阻箱连入电路的电阻与(3)中小灯泡的电阻相等,故(3)中小灯泡的电阻R1=5 Ω.(5)小灯泡的实际功率P1=R1=(0.2 A)2×5 Ω=0.2 W.【拓展】若小灯泡的额定电流I0=2I1,由于小灯泡灯丝的电阻会随温度的升高而变大,当小灯泡正常工作时,灯丝的电阻大于R1,故小灯泡的额定功率P0>R1=(2I1)2R1=4P1,所以小灯泡的额定功率P0与实际功率P1的数值关系最有可能是P0=5P1,故选D.9.(1)如图所示. (2)b(3)0.32 0.48 (4)4.5 (5)0.4 (6)是【解析】(1)由电路图可知,R x与R0并联,电流表A2测量干路的电流,电流表A1测量R x所在支路的电流,据此连接实物电路.(2)连接好电路,闭合开关前,应把滑动变阻器的滑片置于电阻最大处,即b端.(4)根据并联电路电流的特点可知,通过R0的电流为I0=I-I x=0.48 A-0.32 A=0.16 A,则R0两端的电压为U0=I0R0=0.16 A×9 Ω=1.44 V,因为R0与R x并联,则U x=U0=1.44 V,故待测电阻R x===4.5 Ω.(5)由题意可知,电流表A2的最大示数为I max=I0'+I x'=0.6 A,根据并联电路电流的分配原则可知,===,解得I x'=0.4 A,即电流表A1的示数不能超过0.4 A.(6)由题图丁可知,闭合开关后,分别读出两个电流表A1、A2的示数,记作I1、I2,根据并联电路电流的分配原则,可知=,故R x的阻值为R x=,由此可知,这种方法可行.10.(1)电流太小,无法用电流表直接测出电路中电流(2)4 (3)C (4)A【解析】(2)由于两节新干电池的总电压为3 V,而电压表所测量自身两端的电压为2 V,根据串联电路电压规律可得R0两端的电压为3 V-2 V=1 V,根据串联分压原理,即有=,解之得:R V=4 k Ω.(3)题图A中,当开关S2分别接左右两个触点时,接其中一个触点会出现电压表正负接线柱接反的情况,故不能测出R x的阻值;题图B中,由于电压表所在的支路与R x并联,不能通过电压表所测结果求出R x所在支路的电流,故不能测出R x电阻的大小;题图C中,闭合S1,再使开关S2先接下触点,通过电源电压及电压表示数可求出电阻R0两端的电压,进而求出电路中的电流,再算出电压表的电阻,然后将开关S2接上触点,使电压表与电阻R x串联,最后根据电压表的示数及分压原理求出电阻R x的阻值.(4)由于电压表电阻比较大,故将R0换成50 Ω的定值电阻,电压的改变量很小,结果不准确;由于待测电阻阻值比较大,电路中的电流较小,所以将电压表换成“0~0.6 A”的电流表也不能准确测量数据,故最好的方法是改变电源电压,根据串联电路的分压规律进行准确测量.。

特殊方法测电功率专题班级：姓名：类型一：安阻法测电功率1、如图1所示，用电流表和已知阻值的电阻R。

测灯泡L的电功率，闭合开关S，用电流表A1测出通过电阻R。

的电流I1，用电流表A2测出通过灯泡L的电流I2，则灯泡L的电功率I的表达式为P= I2I1R。

（用R。

、I1、I2表示）2、小红设计了如图2所示的电路测量某小灯泡额定功率的实验（电源电压不变，R。

阻值已知，小灯泡的额定电压为U额），请补充完整实验步骤：（1）将滑动变阻器的滑片滑至阻值最大处；（2）闭合开关，调节滑动变阻器，使电流表A1的示数为U额R0;（3）读出此时电流表A2的示数I2；（4）则小灯泡的额定功率P额＝U额I2。

（用U额、I2表示）3、在“测量小灯泡额定功率”的实验中，某小组的同学设计了如图3（或图4）所示的电路（电源电压不变，R。

的阻值为10Ω，小灯泡的额定电压U额为2.5V），也顺利的完成了实验：①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1＝0.25A；②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P 额＝U额（I2﹣I1）。

（用U额、I1、I2表示）图3 图44、小宇在“测定小灯泡电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω。

小宇设计了如图3所示的电路，在不使用电压表的情况下测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R0）①按电路图连接电路；②只闭合开关，移动R1滑片，使电流表的示数为I额，小灯泡正常发光；③只闭合开关，保持R1滑片位置不动，移动R2滑片使电流表的示数为I额；④保持（选填“R1”或“R2”）滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；⑤小灯泡额定功率的表达式为P额＝。

（用I额、I1、I2、R0表示）答案：（2）S1 （3）S2 （4）R2 （5）I额2•类型2伏阻法测电功率1、小张设计了如图所示的电路测量某小灯泡额定功率的实验（电源电压不变，R③则小灯泡额定功率的表达式P额＝（用U额、R、U表示）．2．某实验兴趣小组想测量额定电压为U额的小灯泡的额定功率，设计了如图丙所示的电路，已知电源电压为U且保持不变，定值电阻的阻值为R0，请将步骤补充完整：①只闭合S、S2，移动滑片P，使电压表的示数为_________；②只闭合_______，保持滑片P不动，读出电压表的示数为U1；③小灯泡的额定功率P =________________（用U 、U 1、U 额、R 0表示）。

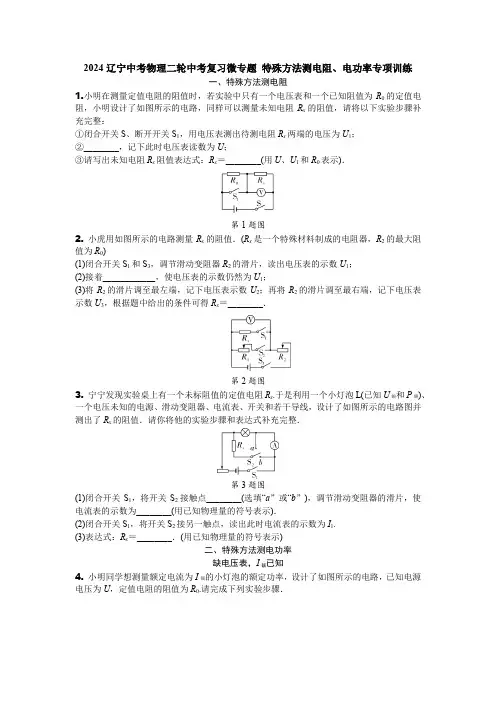

2024辽宁中考物理二轮中考复习微专题特殊方法测电阻、电功率专项训练一、特殊方法测电阻1.小明在测量定值电阻的阻值时，若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图所示的电路，同样可以测量未知电阻R x的阻值，请将以下实验步骤补充完整：①闭合开关S、断开开关S1，用电压表测出待测电阻R x两端的电压为U1；②________，记下此时电压表读数为U；③请写出未知电阻R x阻值表达式：R x＝________(用U、U1和R0表示)．第1题图2.小虎用如图所示的电路测量R x的阻值．(R x是一个特殊材料制成的电阻器，R2的最大阻值为R0)(1)闭合开关S1和S3，调节滑动变阻器R2的滑片，读出电压表的示数U1；(2)接着____________，使电压表的示数仍然为U1；(3)将R2的滑片调至最左端，记下电压表示数U2；再将R2的滑片调至最右端，记下电压表示数U3，根据题中给出的条件可得R x＝________．第2题图3.宁宁发现实验桌上有一个未标阻值的定值电阻R x.于是利用一个小灯泡L(已知U额和P额)、一个电压未知的电源、滑动变阻器、电流表、开关和若干导线，设计了如图所示的电路图并测出了R x的阻值．请你将他的实验步骤和表达式补充完整．第3题图(1)闭合开关S1，将开关S2接触点________(选填“a”或“b”)，调节滑动变阻器的滑片，使电流表的示数为________(用已知物理量的符号表示)．(2)闭合开关S1，将开关S2接另一触点，读出此时电流表的示数为I1.(3)表达式：R x＝________．(用已知物理量的符号表示)二、特殊方法测电功率缺电压表，I额已知4.小明同学想测量额定电流为I额的小灯泡的额定功率，设计了如图所示的电路，已知电源电压为U，定值电阻的阻值为R0.请完成下列实验步骤．第4题图(1)闭合开关S1，开关S2接触点1，移动滑动变阻器的滑片．使电流表的示数为__________．(2)闭合开关S1，开关S2接触点2，__________________，读出电流表示数为I.则滑动变阻器两端的电压为________．(3)小灯泡额定功率的表达式：P额＝________．(用已知量和测量量表示)5.小华利用电源(电压恒定且未知)、电流表、电阻箱(0～999.9Ω)、铭牌不清楚的滑动变阻器、开关、单刀双掷开关各一个及导线若干，设计了如图所示电路，测出了额定电流为I额的小灯泡的额定功率，请你帮助小华补全实验方案：①闭合开关S1，将开关S2拨至1，调节电阻箱R1，使________，读出此时电阻箱接入电路中的阻值为R；②仍闭合开关S1，将开关S2拨至2，只调节R2，使电流表示数为I额；③在步骤②的基础上，将R1阻值调为0，R2的滑片________________________(填滑动变阻器滑片的位置变化情况)，并读出电流表示数为I；④小灯泡额定功率的表达式为：P＝________(用已知量和所测物理量的符号表示)；⑤实验后小华发现，电路中只需将________和________________互换位置，可以更简单地测出小灯泡的额定功率．第5题图6.小红想测量一个小灯泡的额定功率，设计了如图所示的电路，这个小灯泡正常工作的电流为I额，请完成实验步骤(已知电源电压为U、R2的最大阻值为R2)：第6题图①闭合开关S1，S2接1，移动滑动变阻器R2的滑片，使电流表示数为I额；②闭合开关S1，S2接2，保持滑动变阻器R2的滑片位置不变，调节另一个滑动变阻器R1的滑片，使电流表示数为________；再将滑动变阻器R2的滑片调到最右端，读出电流表的示数为I；③小灯泡的额定功率表达式为P额＝________．(用U、R2、I额、I表示)．缺电压表，U额已知7.测量额定电压为U0的小灯泡的额定功率，物理科代表设计了如图所示的电路(R0为阻值已知的定值电阻，R为滑动变阻器)．第7题图①断开开关S1，闭合开关S2，移动滑动变阻器滑片P，当电流表示为________时，小灯泡恰好正常发光；②保持滑动变阻器滑片P位置不变，闭合开关S1，断开开关S2，记下电流表示数为I；③推导出小灯泡L的额定功率表达式P额＝________(用物理量U1、R0和I表示)．缺电流表，I额已知8.聪聪找来最大阻值为30 Ω的滑动变阻器R3和最大阻值为20 Ω的滑动变阻器R4，利用学生电源(电压调为12 V不变)，设计了如图所示电路，测量标有“0.3 A”字样灯泡的额定功率，请将他的实验过程补充完整：第8题图(1)只闭合开关S、S2，将滑动变阻器________的滑片调到阻值最大处，移动另一个滑动变阻器的滑片直至电压表的示数为________V，此时灯泡正常发光．(2)保持两个滑动变阻器的滑片位置不动，只闭合开关S、S1，读出电压表的示数为7 V.(3)灯泡的额定功率为P额＝________W.9.顺顺领取一套器材，利用电路图测量额定电流为0.2 A的小灯泡L1正常发光时的功率，已知R1＝10 Ω，电源电压未知．第9题图(1)当只闭合S1的时候，电压表示数为6 V；(2)当S1、S2闭合，S3断开时，调节滑动变阻器，直到电压表示数为________V时，小灯泡正常发光；(3)当闭合S1、S2、S3时，滑动变阻器滑片__________(选填“向左移动”“向右移动”或“保持不变”)，此时电压表示数为3 V；(4)小灯泡正常发光时的功率P＝________W.缺电流表，U额已知10.小君同学想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来了两个开关和一个阻值为R0的定值电阻，设计了如图所示的电路．已知电源电压恒为U(U>U额)，请你完成下面的实验步骤．第10题图①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为________；②闭合开关________，断开开关________(填写S、S1、S2)，保持滑动变阻器的滑片不动，读出电压表示数为U1；③小灯泡额定功率的表达式为P额＝________．11.小昊设计了如图所示电路图，测量额定电压为2.5 V小灯泡的额定功率，滑动变阻器R2的最大阻值为20 Ω.第11题图①只闭合开关S、S1，将滑动变阻器R1的滑片滑到最右端，再将滑动变阻器R2的滑片滑到最左端，读出电压表示数为3 V；②只闭合开关S、________，将滑动变阻器R1的滑片滑到最左端，调节滑动变阻器R2的滑片，直到电压表示数为________V，小灯泡正常发光；③闭合开关S、S1、S2，保持滑动变阻器R2的滑片不动，调节滑动变阻器R1的滑片，使电压表示数为________V，再将滑动变阻器R2的滑片滑到最右端，此时电压表的示数为1 V；④小灯泡的额定功率为________W.12.小明设计了如图所示的电路图，只用电压表就测量出额定电压为U额的小灯泡的额定功率．已知电源电压恒为U，定值电阻的阻值为R0.请将实验步骤补充完整：第12题图(1)____________________(填三个开关闭合与断开情况)，调节滑动变阻器的滑片，使电压表示数为____________，小灯泡正常发光；(2)保持滑动变阻器滑片位置不动，________(填三个开关闭合与断开情况)，记录电压表示数为U滑；(3)小灯泡额定功率的表达式P额＝________．(用已知量和所测物理量符号表示)参考答案1. ②闭合开关S 、S 1 ③U 1U －U 1R 02. (2)断开开关S 1，保持R 2的滑片位置不变，闭合开关S 2和S 3，调节滑动变阻器R 1的滑片 (3)U 3R 0U 2－U 33. (1)b P 额U 额 (3)U 2额U 额I 1－P 额4. (1)I 额 (2)保持滑动变阻器滑片的位置不变 U －IR 0 (3)I 额(U －IR 0)5. ①电流表示数为I 额 ③位置保持不变 ④I 3额R I －I 额⑤滑动变阻器R 2 电阻箱R 1 6. ②I 额 ③I 2额(U I －R 2) 7. ①U 0R 0 ③U 0(I －U 0R 0) 8. (1)R 4 6 (3)1.5 9. (2)2 (3)保持不变 (4)0.4 10. ①U －U 额 ②S 、S 2 S 1 ③U 额U 1R 011. ②S 1 2.5 ③2.5 ④0.625 12. (1)闭合S 、S 2，断开S 1 U －U 额 (2)闭合S 、S 1，断开S 2(3)U 额（U －U 额）（U －U 滑）U 滑R 0。

2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。

(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。

查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。

（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。

（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

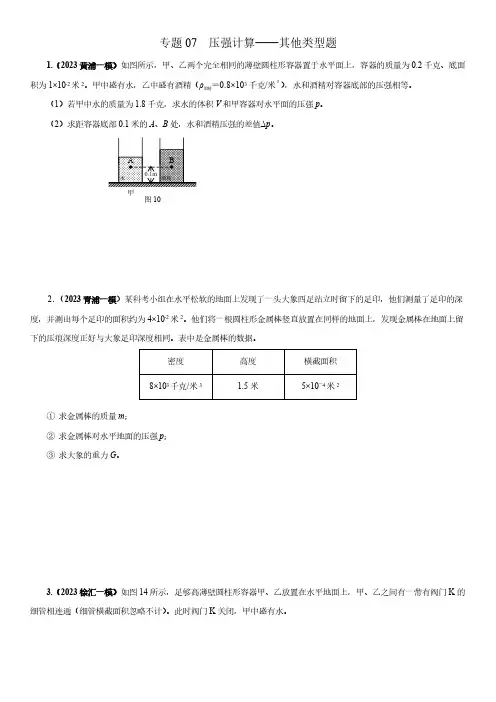

专题07压强计算——其他类型题1.（2023黄浦一模）如图所示，甲、乙两个完全相同的薄壁圆柱形容器置于水平面上，容器的质量为0.2千克、底面积为1×10-2米2。

甲中盛有水，乙中盛有酒精（ρ酒精＝0.8×103千克/米3），水和酒精对容器底部的压强相等。

（1）若甲中水的质量为1.8千克，求水的体积V 和甲容器对水平面的压强p 。

（2）求距容器底部0.1米的A 、B 处，水和酒精压强的差值∆p 。

图10甲2．（2023青浦一模）某科考小组在水平松软的地面上发现了一头大象四足站立时留下的足印，他们测量了足印的深度，并测出每个足印的面积约为4×10-2米2。

他们将一根圆柱形金属棒竖直放置在同样的地面上，发现金属棒在地面上留下的压痕深度正好与大象足印深度相同。

表中是金属棒的数据。

①求金属棒的质量m ；②求金属棒对水平地面的压强p ；③求大象的重力G 。

3.（2023徐汇一模）如图14所示，足够高薄壁圆柱形容器甲、乙放置在水平地面上，甲、乙之间有一带有阀门K 的细管相连通（细管横截面积忽略不计）。

此时阀门K 关闭，甲中盛有水。

密度高度横截面积8×103千克/米31.5米5×10－4米2图14①若甲中水的体积为3×10-3米3，求水的质量m水。

②若甲中水的深度为0.2米，求甲容器底部受到水的压强p水。

③若甲中水的深度为H，向乙容器中倒入水，使甲、乙内水的体积相同，此时将体积为V物体丙放入甲中浸没。

再打开阀门K，发现水会通过细管流入甲容器。

已知甲、乙的底面积分别为3S、2S，水的密度为ρ水，细管与地面距离为h，求物体丙的体积V范围。

4．（2023虹口一模）底面积为2×10-2m2的薄壁圆柱形容器中装满水，水对容器底部的压强p水为1960帕。

①求水的深度h水；②求水对容器底部的压力F水；③将物体甲浸没在水中，分别记录放入甲前后容器对水平桌面的压强p1、p1′；然后将水换为某种液体并装满容器，分别记录放入甲前后容器对水平桌面的压强p2、p2′，如下表所示：序号液体种类容器对桌面的压强放入甲前p（帕）放入甲后p′（帕）1水245034302某种液体28423724（a）小明根据上述信息，求出了容器重力G客，过程如下：根据Δp=ΔFS =G容S而Δp=p2-p1=2842帕-2450帕=392帕所以G容=ΔF=ΔpS=392帕×2×10-2米2=7.84牛请判断：小明的计算是否正确？若正确说明理由，若不正确求出G容；（b）求甲的密度ρ甲。

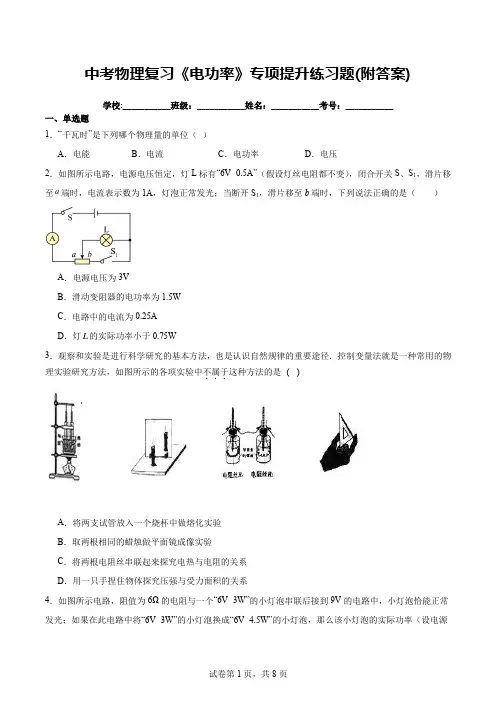

中考物理复习《电功率》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．“千瓦时”是下列哪个物理量的单位（）A．电能B．电流C．电功率D．电压2．如图所示电路，电源电压恒定，灯L标有“6V0.5A”（假设灯丝电阻都不变），闭合开关S、S1，滑片移至a端时，电流表示数为1A，灯泡正常发光；当断开S1，滑片移至b端时，下列说法正确的是（）A．电源电压为3VB．滑动变阻器的电功率为1.5WC．电路中的电流为0.25AD．灯L的实际功率小于0.75W3．观察和实验是进行科学研究的基本方法，也是认识自然规律的重要途径．控制变量法就是一种常用的物理实验研究方法，如图所示的各项实验中不属于．．．这种方法的是()A．将两支试管放入一个烧杯中做熔化实验B．取两根相同的蜡烛做平面镜成像实验C．将两根电阻丝串联起来探究电热与电阻的关系D．用一只手捏住物体探究压强与受力面积的关系4．如图所示电路，阻值为6Ω的电阻与一个“6V3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）A．等于4.5W B．小于4.5W C．大于4.5W D．等于3W5．让标有“220V800W”的电炉和标有“220V800W”的电动机都正常工作相同的时间，则它们产生的热量（）A．电炉多B．电动机多C．一样多D．无法判断6．一只电能表标有“3 000 r/(kW·h)”字样,现观察转盘转了45圈,那么用电器共消耗了多少电能() A．1.35×105 J B．1.35 kW.h C．0.15 kW·h D．5.4×104 J7．下列实验说明的原理与其应用对应关系中不正确的是A．连通器和水壶都是连通器原理B．天平是等臂杠杆，利用了杠杆平衡原理C．验电器是利用同种电荷相互排斥原理D．白炽灯泡利用了电流的热效应8．如图所示的电路中，电源电压保持不变，R1为定值电阻。
