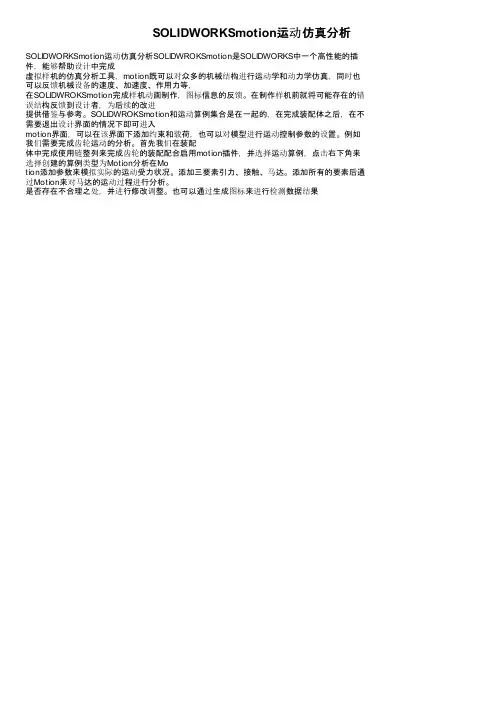

SOLIDWORKSmotion运动仿真分析SOLIDWORKSmotion运动仿真分析SOLIDWROKSmotion是SOLIDWORKS中一个高性能的插件，能够帮助设计中完成
虚拟样机的仿真分析工具，motion既可以对众多的机械结构进行运动学和动力学仿真，同时也可以反馈机械设备的速度、加速度、作用力等，
在SOLIDWROKSmotion完成样机动画制作，图标信息的反馈。

在制作样机前就将可能存在的错误结构反馈到设计者，为后续的改进
提供借鉴与参考。

SOLIDWROKSmotion和运动算例集合是在一起的，在完成装配体之后，在不需要退出设计界面的情况下即可进入
motion界面，可以在该界面下添加约束和载荷，也可以对模型进行运动控制参数的设置。

例如我们需要完成齿轮运动的分析。

首先我们在装配
体中完成使用链整列来完成齿轮的装配配合启用motion插件，并选择运动算例，点击右下角来选择创建的算例类型为Motion分析在Mo
tion添加参数来模拟实际的运动受力状况。

添加三要素引力、接触、马达。

添加所有的要素后通过Motion来对马达的运动过程进行分析。

是否存在不合理之处，并进行修改调整。

也可以通过生成图标来进行检测数据结果。

Solidworks机构运动仿真与分析SolidworksMotion有限元分析广泛应用于机械、汽车、家电、电子产品、家具、建筑、医学骨科等产品设计及研发。

其作用是：确保产品设计的安全合理性，同时采用优化设计，找出产品设计最佳方案，降低材料的消耗或成本; 在产品制造或工程施工前预先发现潜在的问题; 模拟各种试验方案，减少试验时间和经费; 是产品设计研发的核心技术，SolidworksMotion机构运动仿真与分析机械也被应用于机械设计中。

看板网拥有超过数十年的Solidworks有限元分析项目经验和培训经验。

我们知道，机械制造工业水平的高低直接代表了了该国家或地区的经济、科技、国防等方面水平的高低。

传统的机械设计主要以静态分析、近似计算、经验设计、手工劳动伟特种的设计方法，存在着设计周期长、人为影响因数多、稳定性和可靠性差等一系列问题。

计算机辅助设计在现代机械设计中应用，不仅可以借助一些仿真软件，可以在设计过程中即可分析出机构、设备的薄弱点、干涉区域等等一些传统设计方法无法实现的功能。

还可以有效的缩短设计周期。

Solidworks Motion是一个虚拟原型机仿真工具，对浮渣机械系统能实现全面的动力学和运动学仿真，并可得到系统中零件的作用力、反作用力、速度、加速度以及位移等运动参数。

并且输出结果能以动画、图形以及表格等多种形式表示。

此外，在复杂运动情况下，还能在其他有限元分析软件中输入零部件的复杂载情况，从而能对其结构和强度进行准确的分析。

Solidworks Motion支持同轴心配合、铰链配合、点对点重合配合、锁定配合、面对面的重合配合、万向节配合、螺旋配合、点在轴线上的重合配合、平行配合、垂直配合的配合约束等多种配合。

Solidworks Motion可分别按速度、位移和加速度配合时间、循环角度和角速度可以定义相对简单的运动，另外，该软件也完全支持比如立方样条曲线、线『生曲线、Akima样条曲线，这样就可以定义较复杂的运动。

solidworks运动与动力学高级培训教程Solidworks是一款常用的三维机械设计软件，它提供了运动仿真和动力学分析的功能，可以帮助工程师们更好地设计和优化机械系统。

本文将介绍Solidworks运动与动力学的高级培训教程，帮助读者更好地掌握该软件的相关功能。

一、Solidworks运动与动力学基础知识在开始学习Solidworks运动与动力学之前，我们首先要了解一些基础知识。

这些知识包括物体的运动学和动力学性质、质点的速度和加速度、转子的转动等。

只有掌握了这些基础知识，我们才能更好地理解Solidworks运动与动力学的功能和使用方法。

二、Solidworks运动仿真运动仿真是Solidworks运动与动力学的重要功能之一、它可以帮助我们模拟和分析物体的运动情况，比如物体的运动轨迹、速度和加速度等。

在Solidworks中，我们可以通过添加运动关系和设置运动条件来模拟物体的运动。

在进行运动仿真之前，我们需要先绘制物体的三维模型，并添加运动关系和条件。

然后，我们可以通过选择合适的仿真方法和设置仿真参数来进行运动仿真。

最后，我们可以通过查看仿真结果和分析图形来评估物体的运动性能，并进行相应的优化。

三、Solidworks动力学分析动力学分析是Solidworks运动与动力学的另一个重要功能。

它可以帮助我们分析物体的动力学性质，比如物体的力、力矩和动量等。

在Solidworks中，我们可以通过添加外部力、力矩和约束条件来进行动力学分析。

首先，我们需要绘制物体的三维模型，并设置物体的材料和质量。

然后，我们可以通过选择合适的分析方法和设置分析参数来进行动力学分析。

最后，我们可以通过查看分析结果和分析图形来评估物体的动力学性能，并进行相应的优化。

四、Solidworks运动与动力学的应用实例Solidworks运动与动力学的功能广泛应用于机械系统的设计和仿真。

它可以帮助我们分析机械系统的运动和动力学性能，并进行相应的优化。

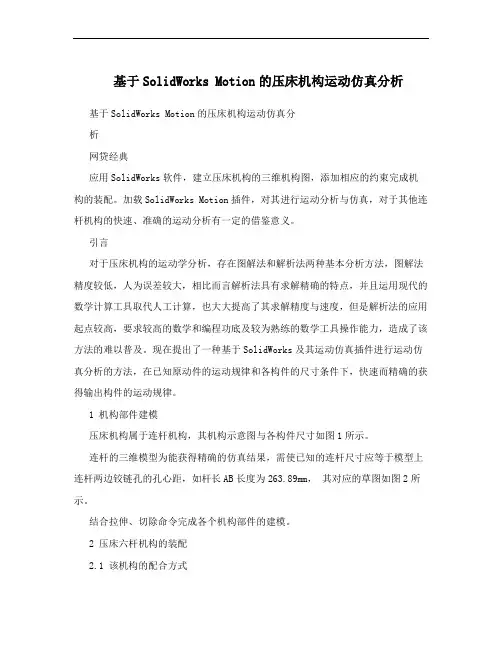

基于SolidWorks Motion的压床机构运动仿真分析基于SolidWorks Motion的压床机构运动仿真分析网贷经典应用SolidWorks软件，建立压床机构的三维机构图，添加相应的约束完成机构的装配。

加载SolidWorks Motion插件，对其进行运动分析与仿真，对于其他连杆机构的快速、准确的运动分析有一定的借鉴意义。

引言对于压床机构的运动学分析，存在图解法和解析法两种基本分析方法，图解法精度较低，人为误差较大，相比而言解析法具有求解精确的特点，并且运用现代的数学计算工具取代人工计算，也大大提高了其求解精度与速度，但是解析法的应用起点较高，要求较高的数学和编程功底及较为熟练的数学工具操作能力，造成了该方法的难以普及。

现在提出了一种基于SolidWorks及其运动仿真插件进行运动仿真分析的方法，在已知原动件的运动规律和各构件的尺寸条件下，快速而精确的获得输出构件的运动规律。

1 机构部件建模压床机构属于连杆机构，其机构示意图与各构件尺寸如图1所示。

连杆的三维模型为能获得精确的仿真结果，需使已知的连杆尺寸应等于模型上连杆两边铰链孔的孔心距，如杆长AB长度为263.89mm，其对应的草图如图2所示。

结合拉伸、切除命令完成各个机构部件的建模。

2 压床六杆机构的装配2.1 该机构的配合方式连杆与插销的配合方式要选择【配合】中【机械配合】下的【铰链配合】，虽然其效果相当于同时添加同心配合和重合配合，但是在motion分析中，反作用力和结果会与铰链配合相关联，而不是与某个特定的同心配合或重合配合相关联。

这可减小冗余配合对分析的负面影响，从而提高仿真结果的精确度。

2.2 该机构装配方式的选择由于在Motion 分析中算例要求布局草图中每个块的质量、质量中心和惯性张量都有对应的值。

对于布局草图中的每个块，需要在运行质量属性算例之前，通过在块 PropertyManager 中图33 运动仿真分析与验证3.1 仿真分析前的准备(1)打开装配体，验证固定和浮动的零部件是否正确，在CommandManager下加载SolidWorks Motion插件。

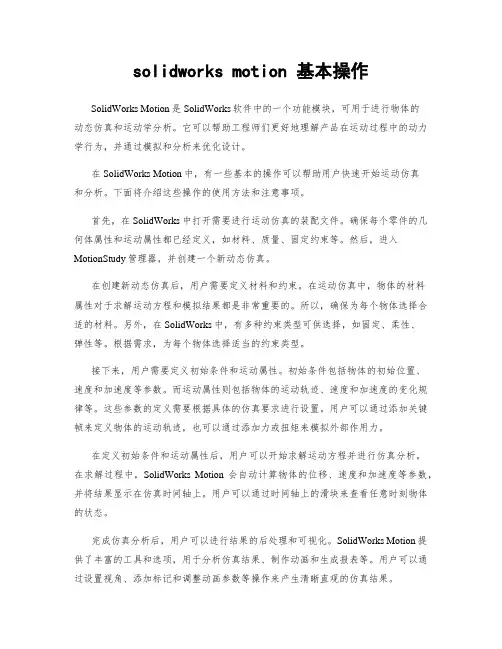

solidworks motion 基本操作SolidWorks Motion是SolidWorks软件中的一个功能模块，可用于进行物体的动态仿真和运动学分析。

它可以帮助工程师们更好地理解产品在运动过程中的动力学行为，并通过模拟和分析来优化设计。

在SolidWorks Motion中，有一些基本的操作可以帮助用户快速开始运动仿真和分析。

下面将介绍这些操作的使用方法和注意事项。

首先，在SolidWorks中打开需要进行运动仿真的装配文件。

确保每个零件的几何体属性和运动属性都已经定义，如材料、质量、固定约束等。

然后，进入MotionStudy管理器，并创建一个新动态仿真。

在创建新动态仿真后，用户需要定义材料和约束。

在运动仿真中，物体的材料属性对于求解运动方程和模拟结果都是非常重要的。

所以，确保为每个物体选择合适的材料。

另外，在SolidWorks中，有多种约束类型可供选择，如固定、柔性、弹性等。

根据需求，为每个物体选择适当的约束类型。

接下来，用户需要定义初始条件和运动属性。

初始条件包括物体的初始位置、速度和加速度等参数。

而运动属性则包括物体的运动轨迹、速度和加速度的变化规律等。

这些参数的定义需要根据具体的仿真要求进行设置。

用户可以通过添加关键帧来定义物体的运动轨迹，也可以通过添加力或扭矩来模拟外部作用力。

在定义初始条件和运动属性后，用户可以开始求解运动方程并进行仿真分析。

在求解过程中，SolidWorks Motion会自动计算物体的位移、速度和加速度等参数，并将结果显示在仿真时间轴上。

用户可以通过时间轴上的滑块来查看任意时刻物体的状态。

完成仿真分析后，用户可以进行结果的后处理和可视化。

SolidWorks Motion提供了丰富的工具和选项，用于分析仿真结果、制作动画和生成报表等。

用户可以通过设置视角、添加标记和调整动画参数等操作来产生清晰直观的仿真结果。

除了基本操作，SolidWorks Motion还支持更高级的功能和工具，如碰撞检测、驱动装配、优化设计等。
