八钢150t转炉氧枪控制特点
【摘要】本文介绍了宝钢集团八一股份公司第一炼钢厂150t转炉氧枪控制系统的特点，分主回路、控制回路以及传动参数设置介绍，重点说明控制的安全性。

【关键词】氧枪；控制；力矩校验
0 前言
宝钢集团八钢公司（简称八钢）新建150t转炉氧枪系统由A、B两套组成，分别由两台132kW变频电动机驱动，传动装置采用A-B公司的PF755系列变频器，该变频器采用的是获得专利技术的磁场定向控制（FORCE）技术，其可独立控制交流电动机的磁通量和转矩电流，来实现精确的转矩和速度控制。

转炉氧枪的控制安全性要求较高，绝对避免操作过程中氧枪下滑、掉枪、坠枪等故障发生，一旦在冶炼过程中发生以上问题将造成严重的后果，所以在设计中结合了国内外多家钢厂成熟的经验来完善在150t转炉氧枪的控制。

1 PF755系列变频器特点
PF755矢量控制变频器是罗克韦尔自动化PowerFlex7系列工程型变频器的一种，其突出特点为采用了采用的是获得专利技术的磁场定向控制（FORCE）技术，其可独立控制交流电动机的磁通量和转矩电流，来实现精确的转矩和速度控制。

FORCE技术采用了专利型的、频宽的电流调节器技术，加上自适应的控制器，可以对电动机的磁通量和转矩进行分离和控制。

这是FORCE技术和其它矢量控制技术的根本区别。

采用了磁场定向控制（FORCE）技术后，结合了编码器使用，变频器调速范围为1000：1，调速精度最高可达±0.001%，转矩调整精度为±2%。

转炉氧枪属于位能性负载，变频器在位能性负载控制必备的功能如下：
（1）优异的低频转矩特性，达到零速满转矩输出；
（2）具备悬停功能；
（3）具有溜钩保护功能；
（4）抱闸控制由变频器I/O控制，主要通过力矩校验功能实现，力矩校验时序图如图1：
2 氧枪控制特点
2.1 变频器回路特点
氧枪驱动电动机选用变频电动机，功率为：132kW，变频器功率选定为：160kW，额定电流为：302A，型号为：20G11NC302AAONNNNN，变频器主回路如图2，从图中可以看出以下特点：
1）变频器主回路输入端为空气开关Q1加电抗器L1的组合，没有加装接触器，输出端为刀开关Q2，也没有加装接触器，从而避免接触器频繁动作对变频器的冲击，延长变频器使用寿命，特别是输出侧不能用接触器控制，当紧急情况下接触器断开时，变频器与电动机之间也就断开，氧枪此刻处于失控状态，应予以避免的。

2）电动机转子后加装一增量型编码器，经硬接线连接到变频器I/O板上，从而构成了带速度反馈的矢量控制模式，实现精确控制。

3）变频器二次输入端子DI5定义为变频器硬件使能，由继电器K3、K6的常开点串联而成，变频器硬件使能优先。

4）变频器二次输出端子R0NO定义为抱闸打开控制，其控制继电器K1，K1控制氧枪抱闸的打开和关闭，此功能是氧枪控制的关键，通过力矩校验功能实现。

2.2 控制回路特点
氧枪的控制回路如图3，从中可以看出以下特点：
1）氧枪抱闸采用双抱闸结构，抱闸主回路采用接触器K4、K4a的串联而成，其控制回路也是由继电器K1的两对常开节点串联，确保当接触器或控制继电器出现卡组等情况不能释放时能可靠抱死。

2）继电器K3由变频器输入空气开关Q1和输出刀开关Q2的常闭点串联控制，作为变频器使能的一个条件。

3）氧枪的急停按钮直接控制变频器的使能端，而不是通过PLC来实现，每个操作台、箱上个设置一个，当按下任一按钮时直接断开变频器的使能端，使变频器立刻停止工作，而不管此时变频器处于何种状态，确保紧急情况下的安全。

2.3 变频器参数设定
氧枪变频器参数核心为电动机控制模式以及力矩校验参数，电动机控制模式参数P35设定为3，即感应电机磁通矢量控制，力矩校验具体参数如表1所示。

表1结合图1力矩校验时序图可以看出，当变频器启动时根据参数P11107设定的时间0.5s后抱闸打开，此刻变频器已经建立了力矩，确保抱闸打开时氧枪不会下滑，当变频器停止运行时，抱闸不是立即关闭，而是进入悬停状态，悬
停时间由参数P1113设定，此处设定为0.1s，此刻的状态为抱闸打开，变频器悬停，确保足够力矩不会让氧枪下滑，悬停结束后抱闸关闭，经制动设置时间P1108设定的时间（0.1s）后变频器进行溜钩检测，即打滑检测，检测抱闸是否抱紧，打滑的报警值该处设置为400个脉冲，当超过400个脉冲时变频器报警打滑，停止工作。

3 结束语
八钢公司新建150t转炉氧枪系统自2012年8月份投产至今运行稳定、安全可靠，没有发生氧枪坠落事故，上述控制措施提供了可靠的保证，下一步计划将此技术移植到炼钢厂其他转炉上去。

【参考文献】
[1]ROCKWELL SOFTWARE公司PowerFlex 750变频器用户手册[S].
[2]张芳.转炉炼钢500问[M].北京：化学工业出版社，2009.。

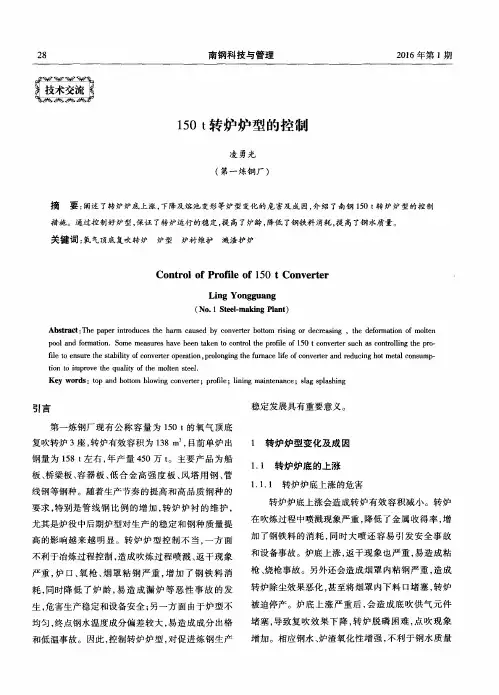

150t转炉炉型的控制
