PCB网版印刷工艺

网版印刷的工艺流程
《网版印刷的工艺流程》
网版印刷是一种常见的印刷工艺，常用于制作T恤、海报、布料等印刷品。

它使用网版作为印刷模板，通过将油墨压制在印刷品上实现图案的转移。

下面将介绍网版印刷的工艺流程。

1. 设计图案：首先需要根据印刷品的要求设计图案，包括图案的颜色、尺寸等。

设计师可以使用设计软件制作好图案，然后转成色彩分色图，用来供后续的拼版。

2. 制作网版：根据设计好的图案，将图案转移到网版上。

网版是一种类似于细网的模板，可以通过不同的处理方式得到不同的网版。

比如，光敏网版是将橡胶片经过特殊工艺处理后，通过感光曝光形成图案，再通过腐蚀来得到最终的网版刻版。

3. 调配油墨：根据设计好的图案颜色和印刷品的要求，需要调配相应颜色的油墨。

通常油墨需要根据一定比例混合调配才能得到所需的颜色。

4. 印刷准备：将印刷品预先处理好，比如清洁、熨烫，使其达到适合印刷的状态。

然后将网版固定在印刷机上，并对应好印刷位置。

5. 开始印刷：将调配好的油墨涂覆在网版上，然后通过印刷机具有的机械压力和辊轮来将油墨压制在印刷品上，完成印刷。

6. 干燥固化：印刷完成后，需要对印刷品进行干燥固化处理，使得油墨能够牢固的附着在印刷品上，不易褪色。

通过以上工艺流程，网版印刷的制作过程得以完成。

它能够实现多种颜色、特殊效果的印刷，并且适用范围广泛。

因此在印刷行业中有着重要的地位。

pcb丝印生产工艺PCB丝印是指在印刷电路板（PCB）上采用丝网印刷技术进行图案印刷的工艺。

丝印主要用于标注元件名称、电路符号、电路特性等，以便于后续的组装和维护工作。

下面将介绍一下PCB丝印的生产工艺。

首先，制作PCB丝印需要准备丝网模板。

丝网模板是由特殊的丝网材料制作而成，常用的材料有不锈钢、镍铜合金等。

丝网模板上需要根据设计要求制作丝网图案，通常使用光刻技术制作，包括腐蚀、曝光、洗涤等步骤。

制作好的丝网模板要经过检查，确保图案的清晰度和精度。

接下来，需要将丝网模板安装在丝网印刷机上。

丝网印刷机是专门用于PCB丝印的设备，可以自动将丝网模板与PCB对准并进行印刷。

在安装和调试过程中，需要注意保持丝网模板与PCB之间的距离和平整度。

然后，选择适当的丝印油墨。

丝印油墨是一种特殊的油墨，需要具备良好的粘附性、耐久性和导电性。

丝印油墨通常由主油、助剂和颜料等组成，需要根据不同的应用要求进行选择和调配。

接下来，进行印刷操作。

在丝网印刷机的控制下，将适量的丝印油墨倒入丝网模板上，然后通过模板的压力和印刷刮刀的作用，使油墨均匀地传输到PCB上。

在印刷过程中，需要注意控制丝印油墨的流动性和粘度，以确保印刷的质量和效果。

印刷完成后，需要进行固化处理。

固化是将丝印油墨中的溶剂蒸发掉，并使油墨与PCB表面形成坚固的粘合层的过程。

固化通常通过加热或紫外线照射来实现，具体的参数需要根据油墨和PCB材料的特性进行调整。

最后，进行后续的检查和包装工作。

印刷完成后，需要对印刷质量进行检查，如检查图案的清晰度、边缘的毛刺和残留油墨等。

通过严格的检查，可以确保印刷质量符合要求。

最后，将印刷好的PCB进行包装和标识，以便于后续的使用和存储。

综上所述，PCB丝印生产工艺包括丝网模板制作、丝网印刷机安装与调试、丝印油墨选择与调配、印刷操作、固化处理和检查包装等多个步骤。

通过严格控制每个环节的质量，可以获得高质量和持久耐用的PCB丝印产品。

PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。

2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。

3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。

现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。

4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。

用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。

重点敲击线条转弯处、搭接处。

天冷时，可以好用取暖器使表面加温以加强粘连效果。

张贴好后就可以进行腐蚀。

5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。

制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。

取一块与图纸大小相当的光敏板，撕去爱护膜。

用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。

操作娴熟后，可制出精度达0.1mm的走线。

目前市售的“预涂布感光敷铜板”价格还比较高。

6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。

印刷技术中网版印刷的工艺流程和要点解析印刷技术在现代社会中发挥着重要作用，其中一种常见的印刷方式就是网版印刷。

网版印刷是利用网版的网孔形成图文，然后通过刮刀将油墨压入网孔，再通过压力将油墨转移到印刷材料上，实现印刷的过程。

本文将详细解析网版印刷的工艺流程和要点。

一、网版印刷的工艺流程网版印刷是一种先进的印刷技术，包括准备工作、设备调试、印版制作和印刷等环节。

1. 准备工作准备工作是网版印刷的第一步，主要任务是选择合适的网版、印刷机、油墨和印刷材料。

网版的选择应根据印刷品的特点和要求，一般有金属网版和合成纤维网版两种。

印刷机的选择要考虑到印刷品的尺寸、材质和成本等因素。

油墨的选择应与印刷品相匹配，包括颜色、粘度和耐久性等指标。

印刷材料的选择要考虑到纸张的质量、光泽度和耐久性等要求。

2. 设备调试设备调试是确保印刷质量的重要环节。

首先要对印刷机的各项参数进行检查和调整，确保各部件的正常运转。

然后要对刮刀的角度、压力和速度等因素进行调试，以确保油墨能够均匀地转移到印刷材料上。

最后要对印版和印刷材料进行适当的调整，确保印刷效果符合要求。

3. 印版制作网版是网版印刷的核心部分，印版的制作质量直接影响到印刷的效果。

印版制作主要包括选择、制版、显影和固化等步骤。

首先要选择适合的网版材料，然后根据印刷要求制作成所需的网版。

接下来要对印版进行显影处理，将图文部分浸泡在显影液中，使其显现出来。

最后要对印版进行固化处理，以增加印版的耐久性和稳定性。

4. 印刷印刷是整个网版印刷流程的关键步骤，涉及到油墨的转移和印刷材料的接受。

印刷过程中，首先要将制版放在印刷机上，并调整好印版和印刷材料的位置。

然后通过刮刀将油墨压入网孔，再通过压力将油墨转移到印刷材料上。

印刷时要注意刮刀的角度和压力，以确保油墨的均匀和适量。

完成印刷后，需要对印刷品进行检查和整理，确保印刷质量符合要求。

二、网版印刷的要点解析网版印刷作为一种先进的印刷技术，其要点主要涉及到网版的选择、印刷机的调试、印版的制作和印刷质量的控制等方面。

印刷网版的制作工艺及流程—水菲林法1.设计与准备首先，根据印刷品的要求，进行设计和排版工作。

包括确定印刷图案、颜色、尺寸等。

然后，准备相关材料，包括制版用的树脂板、水菲林油墨、版胶等。

2.制版使用光敏树脂板进行制版。

将树脂板放置在制版机器上，然后在图案上放置一个透明的胶片模板，利用制版机的紫外线照射功能，使胶片上的图案被激活到树脂板上。

随后，用水冲洗树脂板，将未被激活或固化的树脂清除，使图案区域形成凹凸不平的点线。

3.制作印刷网版将制作好的树脂板固定在印刷网版框架上。

将膜胶粘贴在树脂板表面，然后覆盖上一层特殊的感光胶板。

再次利用紫外线照射，使感光胶板形成固化的图案网点。

4.水菲林油墨的配制根据印刷品的要求，将水菲林油墨与适量的溶剂混合，配制成需要的颜色和浓度。

5.印刷将制作好的印刷网版安装在印刷机上，调整好印刷机的工作参数，如卷筒张力、墨刀压力等。

然后，通过印刷机将墨水传输到印刷网版上，再将印刷网版上的墨水转印到印刷品上。

6.干燥印刷完成后，印刷品需要经过干燥处理，使油墨固化和蒸发溶剂。

可以通过自然干燥、热风干燥或使用紫外线灯进行干燥。

7.整理与加工经过干燥处理后，印刷品需要进行整理和加工。

包括切割、模切、烫金或其他特殊工艺。

总结以上是水菲林法的制作工艺及流程。

通过对制版、印刷、干燥和加工的一系列步骤的处理，可以生产出高质量的印刷品。

在实际操作中，还需要严格控制每个步骤的参数，确保印刷品的色彩准确、图案清晰、品质稳定。

网版印刷的工艺流程网版印刷工艺流程是一种常见的印刷方法，通过使用网目来传输印刷图案或文字。

以下是一篇关于网版印刷工艺流程的700字文章：网版印刷工艺流程是一种常见的印刷方法，广泛应用于纸张、塑料、玻璃等材料的印刷领域。

在网版印刷中，通过使用网目来传输印刷图案或文字。

下面将详细介绍网版印刷的工艺流程。

首先，准备工作非常重要。

首先，需要准备好印刷机、印版、墨水、印刷材料等。

印刷机应该调整到合适的印刷速度和温度，以确保印刷效果。

印版是用于传输图案或文字的重要工具，需要进行清洁和检查，以确保质量。

墨水的选择也是十分关键的，要根据印刷材料和效果来选择合适的墨水。

接下来是制版的过程。

首先，将准备好的印版放置于网版印刷机上。

然后，在印版上涂抹墨水。

墨水会填充网目的空隙，形成所需的图案或文字。

在这个过程中，工作人员需要保持印版的平整度和稳定性，确保印刷效果。

接下来是印刷的过程。

在印刷之前，需要对印刷材料进行准备工作，例如对纸张进行修整等。

然后，将印刷材料放置在印版上，对印刷材料进行压制，使其与印版接触，并且墨水能够传输到印刷材料上。

印刷材料可以是纸张、塑料、玻璃等。

在印刷过程中，要控制印刷压力、速度和温度，以确保印刷的质量和效果。

印刷完成后，还需要进行检查和后处理。

检查印刷的质量和效果是否符合要求。

如果有问题，可以进行调整和修正。

如果一切正常，可以进行后处理，例如对印刷材料进行折叠、裁剪、装订等。

网版印刷的工艺流程可以简单概括为准备工作、制版、印刷和后处理。

这个流程需要工作人员的细致和耐心，以确保印刷的质量和效果。

同时，还需要不断地进行调整和改进，以适应不同的印刷需求。

网版印刷工艺流程是一种传统的印刷方法，但它仍然在现代印刷中扮演着重要的角色。

通过不断地改进和创新，网版印刷工艺流程可以适应各种印刷需求，为我们带来更好的打印产品。

这个工艺流程所需要的材料简单易得，操作也相对简单，因此广受印刷企业的青睐。

总之，网版印刷工艺流程是一种常见的印刷方法，通过使用网目来传输图案或文字。

网版制作工艺流程概述网版制作是一种常用于印刷、织造和电子显示等领域的加工工艺。

它通过制作网版，将图案或图像转移至特定的基材上，实现网版印刷或网版织造等应用。

本文将介绍典型的网版制作工艺流程，并提供相应的方法和步骤。

流程以下是网版制作的典型流程：1.制定设计方案：在进行网版制作之前，首先需要制定一个设计方案。

这包括确定图案或图像的尺寸、颜色、排列等。

根据设计方案，可以进一步选择合适的网版材料和工艺。

2.准备基材：选择合适的基材，并进行预处理。

根据实际情况，可能需要进行清洁、上涂层等处理步骤，以保证基材的表面质量和粘附性。

3.制作网版：网版是网版制作的核心环节，它负责将设计图案转移到基材上。

制作网版的方法有许多种，常见的包括光敏法、热敏法和电子画法等。

具体的方法选择取决于设计要求和实际操作条件。

4.网版显影：在网版制作完成后，需要进行显影处理。

显影的目的是将不需要的图案或图像去除，保留需要的部分。

这一步骤通常通过化学物质的作用实现，同时还需要注意控制显影的时间和温度等因素。

5.固化与烘干：在经过显影后，需要进行固化与烘干处理。

固化的目的是增加网版的耐用性和稳定性，而烘干则是为了令固化剂充分反应。

固化和烘干方法有许多种，可以选择喷热风、传热油炉等方式进行。

6.质量检验：在网版制作完成后，需要进行质量检验。

这包括检查网版的图案质量、精确度和稳定性等方面。

通过质量检验，可以及时发现和解决潜在的问题，确保制作的网版符合要求。

7.后处理：网版制作流程的最后一步是后处理。

根据需要，可以选择进行覆膜、切割等加工，使得网版制作的成品更加美观和实用。

注意事项在进行网版制作工艺流程时，需要注意以下几点：•环境控制：网版制作对于环境的要求较高，尤其是在光敏法和热敏法中。

因此，需要保证制作现场的光照、温度和湿度等参数在规定范围内，并且要防止灰尘和杂质等对制作过程的影响。

•操作规范：网版制作需要遵循一定的操作规范，以确保制作的网版质量和稳定性。

PCB（印刷线路板）工艺流程PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

1、开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。

（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。

（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。

也就是我们常说的拼板，它包括单元图形、工艺边等等。

（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。

2、内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。

在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。

所以图形转移过程对PCB制作来说，有非常重要的意义。

内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。

内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。

这种膜遇光会固化，在板子上形成一道保护膜。

曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。

然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。

再经过退膜处理，这时内层的线路图形就被转移到板子上了。

其整个工艺流程如下图。

对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。

因为间距过小会造成夹膜，膜无法褪尽造成短路。

线宽太小，膜的附着力不足，造成线路开路。

所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。

（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。

去除氧化，增加铜面粗糙度，便于菲林附着在铜面上。

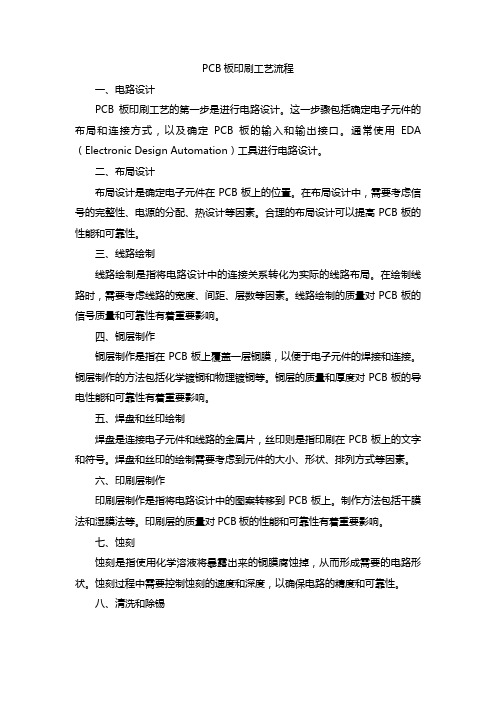

PCB板印刷工艺流程一、电路设计PCB板印刷工艺的第一步是进行电路设计。

这一步骤包括确定电子元件的布局和连接方式，以及确定PCB板的输入和输出接口。

通常使用EDA （Electronic Design Automation）工具进行电路设计。

二、布局设计布局设计是确定电子元件在PCB板上的位置。

在布局设计中，需要考虑信号的完整性、电源的分配、热设计等因素。

合理的布局设计可以提高PCB板的性能和可靠性。

三、线路绘制线路绘制是指将电路设计中的连接关系转化为实际的线路布局。

在绘制线路时，需要考虑线路的宽度、间距、层数等因素。

线路绘制的质量对PCB板的信号质量和可靠性有着重要影响。

四、铜层制作铜层制作是指在PCB板上覆盖一层铜膜，以便于电子元件的焊接和连接。

铜层制作的方法包括化学镀铜和物理镀铜等。

铜层的质量和厚度对PCB板的导电性能和可靠性有着重要影响。

五、焊盘和丝印绘制焊盘是连接电子元件和线路的金属片，丝印则是指印刷在PCB板上的文字和符号。

焊盘和丝印的绘制需要考虑到元件的大小、形状、排列方式等因素。

六、印刷层制作印刷层制作是指将电路设计中的图案转移到PCB板上。

制作方法包括干膜法和湿膜法等。

印刷层的质量对PCB板的性能和可靠性有着重要影响。

七、蚀刻蚀刻是指使用化学溶液将暴露出来的铜膜腐蚀掉，从而形成需要的电路形状。

蚀刻过程中需要控制蚀刻的速度和深度，以确保电路的精度和可靠性。

八、清洗和除锡清洗和除锡是指在制作完成后对PCB板进行清洗和去除多余的锡。

清洗可以去除残留的化学物质和杂质，除锡可以避免多余的锡对电路的影响，提高PCB板的性能和可靠性。

九、钻孔和插孔钻孔和插孔是指为PCB板上的电子元件提供连接孔。

钻孔和插孔的过程需要考虑孔的大小、位置、深度等因素。

钻孔和插孔的质量对PCB板的组装和焊接有着重要影响。

十、表面处理表面处理是指对PCB板的表面进行涂覆、电镀等处理，以提高其耐腐蚀性、导电性和美观度。

印刷线路板工艺流程印刷线路板（PCB）是现代电子设备中不可或缺的一部分，它是连接各种电子元件的载体，通过导电路径将这些元件连接在一起。

PCB的制造是一个复杂的工艺流程，需要经过多道工序才能完成。

下面将详细介绍印刷线路板的工艺流程。

1. 设计PCB的制造首先需要进行设计。

设计师根据电路图纸和客户的要求，利用专业的设计软件绘制出PCB的布局图和线路图。

设计包括确定PCB的尺寸、层数、布线规则、元器件布局等。

2. 制作印刷膜设计完成后，需要将布局图和线路图转换成印刷膜。

印刷膜是用于制作PCB的光刻模板，通过光刻工艺将线路图形成在铜箔上。

印刷膜的制作需要使用光刻设备和特殊的光刻胶。

3. 制作内层板PCB通常是多层结构，内部包含多层导电层。

制作内层板需要先将基材与铜箔压合成预铜箔，然后将印刷膜通过光刻工艺形成图案，再进行腐蚀去除不需要的铜箔，最后去除光刻胶，形成内层板。

4. 板间铺铜对于多层PCB，需要在内层板之间铺设绝缘层和铜箔，形成导电通孔。

这一工艺称为板间铺铜，需要利用特殊的压合设备将多层板压合成整体。

5. 外层制作外层板是PCB的表面，需要将印刷膜通过光刻工艺形成图案，然后进行化学镀铜，最后去除光刻胶，形成外层板。

6. 钻孔PCB上需要钻孔来连接不同层之间的导线，以及安装元器件。

钻孔是通过数控钻床进行加工的，需要根据设计要求在预定位置上钻孔。

7. 形成图案PCB的线路图案和元器件安装位置需要通过蚀刻工艺形成。

利用化学蚀刻剂将不需要的铜箔蚀掉，留下需要的线路和图案。

8. 表面处理PCB的表面处理是为了保护线路和防止氧化。

常见的表面处理方法包括喷镀锡、喷镀铅、喷镀金、喷镀银等。

9. 印刷字符PCB上需要印刷标识字符，包括生产日期、元器件型号、生产厂家等信息。

这一工艺需要利用丝网印刷设备进行。

10. 检测PCB制造完成后需要进行严格的检测，包括外观检查、线路连通性测试、焊点质量检测等。

只有通过检测的PCB才能进入下一道工序。

线路板加工之网印工艺
1，定义
 网印具有其独到的印刷效果，印制电路的制作是网印工艺中精度要求较高的一种。

 什幺是网印呢？即采用丝网做版材，在印版上形成图像和版模两部分，版模部分防止印料通过，图象部分通过刮板在印制上刮动挤压使印料漏印在基板上的印刷方式。

当然，誉写版印刷也此此原理一样，所不同的是誉写版不采用丝网做版。

印染同网印一样采用丝网做版，。

图象复制过程也几乎是相同的，只是印染不使用印料而采用印花浆。

 考虑到上述方面，我们给网印下定义的话，可以这样说：”用丝网做版材制成印版，网版上的图文部分可透过印料漏到承印物上的图象复制技术称网印。

 2，网印的特点
 网印被广泛地应用于印制电路，厚膜集成电路的制造中，并成为电子元件制造业中不可缺少的一部分，同其他制造方式相比较有以下特点：
 l 能形成批量性大生产，同时能实现自动化产业结构。

 l 印料的种类多，从而能适应多功能化的各类涂层，如抗电镀涂层，防焊。

pcb板印刷工艺流程-回复PCB板印刷工艺流程PCB（Printed Circuit Board）板印刷工艺是电子产品制造中不可或缺的一环。

PCB板印刷工艺流程涉及到原料采购、电路设计、板材制备、生产加工和质量检测等多个环节，下面将逐步回答这些环节的具体步骤。

1. 原料采购：PCB板印刷工艺流程的第一步是采购所需的原材料，包括板材、金属箔、焊接材料、化学品等。

这些原材料的质量直接影响到最终产品的质量，因此，在采购时需选择可信赖的供应商，并按照设计要求选购合适的规格和型号。

2. 电路设计：一旦原材料采购完成，接下来就需要进行电路设计。

在设计电路时，要根据产品的功能需求画出电路图。

现如今，大多数公司使用计算机辅助设计（CAD）软件进行电路设计，这样能够更加精确和高效地完成任务。

3. 板材制备：板材制备是PCB板印刷工艺流程的一个关键环节。

首先，需要根据设计要求选择合适的板材，例如玻璃纤维增强聚酰亚胺（FR-4）板材常被使用。

然后，通过化学处理和机械加工将板材制备成所需形状和尺寸，如切割、抛光等。

制备好的板材通常由几层绝缘材料和一层导电层构成。

4. 生产加工：接下来，进行生产加工。

首先，将设计好的电路图转移到板材上，常用的方法是通过光敏材料或蚀刻来实现电路图的印刷。

然后，板材经过多次蚀刻、清洗和镀铜等过程，将电路图中的导电区域保留下来。

这样一来，导电区域就成为了电路板上的连线通路。

之后，在需要焊接元器件的位置上，通过插针或对孔方式形成焊盘。

5. 质量检测：PCB板印刷工艺流程的最后一个环节是质量检测。

质量检测的目的是确保产品符合规定的标准和要求。

通常的检测方法包括可视检查、电器性能测试、红外线检测、X射线检测等。

只有通过质量检测并达到规定要求的产品才能被接受。

以上就是PCB板印刷工艺流程中的几个关键步骤。

这个流程的每个环节都是相互关联的，任何一个环节出现问题都可能会影响到整个过程的质量和效率。

因此，对于PCB板印刷工艺流程的掌握和有效管理，对于电子产品制造企业来说都至关重要。

PCB钢网板制作工艺一.绷网绷网步骤：网框清理--水平检校--涂底层胶--拉网--测张力--涂粘胶--下网、封边--储存作业说明：1.因网框重复使用，网框四周有残存之粘胶、网纱等杂物，必须清除干净，以免影响网纱与网框之粘合力。

2.将网框放置于平台（需水平）检查网框是否变形，如有变形则需进行整平处理。

3.将清理好，未变形网框与网纱接着面溥而均匀的涂一层不加硬化剂的胶水以便增强拉网后网纱与网框粘合力。

4.待第一次涂胶约10分钟后，将网框放置于拉网台，并调整好相对之位置及高度5.选择网目，松开四周夹嘴，将网纱平铺在框上，然后将网纱均匀夹进夹嘴里，不能有起皱，注意四角要有较松余网纱，夹嘴一定需锁紧，夹子与夹子之间不能有间隙（自动升架、手动拉网为例）。

6.绷网：第一次张力26，静置5分钟张力为24；第二次张力28，静置5分钟张力26；第三次张力32，静置5分钟张力为30；第四次校正5点张力32，静置20分钟后上胶张力30；15分钟胶固化下网张力28，静置72小时后方可制作网版（以一米×一米全自动生产线使用网版为例）。

纵向横向同步拉开，一直拉到所需张力时则刷胶，常用网网纱张力为（100T、110T、120T均为30±2牛顿）（77T、51T均为35±2牛顿）（24T为50±2牛顿）7.将已调好的胶水用小毛刷均匀地刷在网框与网纱接着面上方，不可将胶水掉进网版中间部位，待胶8分钟干燥后，可用刮刀胶在涂胶面将未完全贴合之地方压紧贴合约10分钟左右胶水彻底干燥后（应采用开放式吹风加强干燥）才可下网。

8.使用裁纸刀去除网版四周多余网纱，并在网版边框注明，日期，网目及下网时张力（以便观察张力变化）为了防止洗网水（防白水）的渗入，在网框的内角用红胶水密封，然后用防水胶带封在网框与网纱接着面上方，同样防止药水的渗入。

二.晒网a.洗网：用磨网膏去油脂（新网），鬼影膏去图形（旧网），除浆粉去网浆、蓝油，用防白水洗杂物，用清洁剂冲洗网，最后用高压水枪冲洗干净，最后用纯净水清洗干净。

网版制作工艺流程介绍网版制作是一种常用于印刷行业的工艺流程，主要用于制作屏幕印刷和丝网印刷所需的网版。

本文将介绍网版制作的工艺流程。

1. 设计与准备在开始制作网版之前，首先需要进行设计和准备工作。

1.1 设计图纸根据需要印刷的图案和要求，设计出网版的图纸。

图纸可以使用相关的设计软件进行绘制，常见的软件包括Adobe Illustrator和CorelDRAW等。

1.2 选择网格尺寸根据印刷的要求和效果，选择合适的网格尺寸。

网格尺寸通常由网格线的密度来确定，较密的网格适用于细节较多的图案，而较疏的网格则适用于线条较粗、面积较大的图案。

1.3 购买材料准备好网版制作所需的材料，包括网版纱网、网架、印刷墨水等。

根据需要选择合适的材料规格和品质。

2. 制版过程在完成设计和准备之后，可以开始进行网版的制作。

2.1 拉网将预先购买好的网版纱网固定在网架上。

首先要确保网版纱网的张力适中，既不能过紧也不能过松。

使用网版拉力计可以测量网版纱网的张力，根据需要进行调整。

2.2 涂胶涂胶是制作网版的关键步骤，它可以防止印刷墨水在印刷过程中溢出。

将涂胶粘在网版的图案区域，可以使用涂胶胶刀或涂胶机进行操作。

涂胶要均匀、厚度适中，确保图案区域完全被涂覆。

2.3 曝光将设计好的图纸放置在网版上，利用曝光机将图纸与网版进行曝光。

曝光机通过紫外线照射，使网版上的图案区域暴光固化，未暴光的部分则被曝光胶层保护。

2.4 清洗曝光后，使用清洗液将未暴光的胶层去除。

清洗时要注意用适量的清洗液，避免过度清洗导致网版纱网受损。

2.5 烘干清洗后，需要将网版进行烘干以去除水分。

可以使用烘干机或自然风干的方法进行烘干，确保网版完全干燥。

2.6 修整经过烘干后，网版可能出现一些不均匀或杂质等问题。

这时需要使用修整刀等工具对网版进行修整，确保网版平整整齐。

3. 使用与维护完成网版制作后，可以进行屏幕印刷或丝网印刷的工作。

在使用网版时，需要注意以下事项：•南非连队生齿，要及时清洗网版，避免印刷墨水干燥导致堵塞。

PCB板印刷工艺流程1. 设计- 在PCB板印刷工艺中，首先需要进行电路设计。

设计师使用专业的设计软件，如Altium Designer或Cadence Allegro，来绘制电路图和布局。

设计师需要考虑电路的功能、性能和布局，确保设计符合客户的需求和标准。

2. 印刷制作- 印刷制作是PCB板印刷的核心环节。

首先，需要将设计好的电路图转换成Gerber文件格式，以便于生产。

然后，使用光刻工艺将Gerber文件图案转移到覆铜板上，形成导电图案。

接着，通过化学蚀刻去除多余的覆铜，形成电路图案。

最后，进行防焊膜涂覆、喷锡、插孔、压敏和切割等工艺，完成电路板的制作。

3. 质检- 制作完成的PCB板需要进行严格的质量检测。

包括外观检查、尺寸测量、线路连通性检查、焊盘和焊膜质量检查等。

只有通过了质检的电路板，才能进行后续的组装和使用。

4. 组装- 组装是PCB板印刷工艺的最后一道工序。

首先，需要将元器件贴装到电路板上，包括贴片元件、插件元件和BGA。

然后进行焊接，包括波峰焊接和热风焊接。

最后进行功能测试，确保电路板的正常工作。

5. 包装- 完成组装和测试后，电路板需要进行包装，以便于存储和运输。

常见的包装方式包括真空包装、盒装和卷装等。

包装过程需要注意保护电路板，避免受到外部环境的影响。

6. 发货- 最后，完成包装后的电路板可以进行发货，交付给客户使用。

在发货前，需要填写相关的质量报告和保修卡，确保客户可以获得满意的产品和服务。

以上就是PCB板印刷工艺流程的详细介绍。

整个流程需要严格遵循标准操作规程，确保电路板的质量和性能达到客户的需求和标准。

希望以上内容对于PCB板印刷工艺有所帮助。

PCB丝印网板制作工艺流程详解PCB丝印网板制作工艺流程详解一.绷网绷网步骤：网框清理--水平检校--涂底层胶--拉网--测张力--涂粘胶--下网、封边--储存作业说明：1.因网框重复使用，网框四周有残存之粘胶、网纱等杂物，必须清除干净，以免影响网纱与网框之粘合力。

2.将网框放置于平台（需水平）检查网框是否变形，如有变形则需进行整平处理。

3.将清理好，未变形网框与网纱接着面溥而均匀的涂一层不加硬化剂的胶水以便增强拉网后网纱与网框粘合力。

4.待第一次涂胶约10分钟后，将网框放置于拉网台，并调整好相对之位置及高度5.选择网目，松开四周夹嘴，将网纱平铺在框上，然后将网纱均匀夹进夹嘴里，不能有起皱，注意四角要有较松余网纱，夹嘴一定需锁紧，夹子与夹子之间不能有间隙（自动升架、手动拉网为例）。

6.绷网：第一次张力26，静置5分钟张力为24；第二次张力28，静置5分钟张力26；第三次张力32，静置5分钟张力为30；第四次校正5点张力32，静置20分钟后上胶张力30；15分钟胶固化下网张力28，静置72小时后方可制作网版（以一米×一米全自动生产线使用网版为例）。

纵向横向同步拉开，一直拉到所需张力时则刷胶，常用网网纱张力为（100T、110T、120T均为30±2牛顿）（77T、51T均为35±2牛顿）（24T为50±2牛顿）7.将已调好的胶水用小毛刷均匀地刷在网框与网纱接着面上方，不可将胶水掉进网版中间部位，待胶8分钟干燥后，可用刮刀胶在涂胶面将未完全贴合之地方压紧贴合约10分钟左右胶水彻底干燥后（应采用开放式吹风加强干燥）才可下网。

8.使用裁纸刀去除网版四周多余网纱，并在网版边框注明，日期，网目及下网时张力（以便观察张力变化）为了防止洗网水（防白水）的渗入，在网框的内角用红胶水密封，然后用防水胶带封在网框与网纱接着面上方，同样防止药水的渗入。

二.晒网1.洗网：用磨网膏去油脂（新网），鬼影膏去图形（旧网），除浆粉去网浆、蓝油，用防白水洗杂物，用清洁剂冲洗网，最后用高压水枪冲洗干净，最后用纯净水清洗干净。
