简易太阳能闪光灯电路

如何制作一个简易的太阳能灯及其作用随着环保意识的增强和对可再生能源的需求不断增长，太阳能成为了一种备受关注的可持续能源。

利用太阳能制作简易的太阳能灯不仅能为我们提供绿色环保的照明方式，还能帮助我们更好地利用自然资源。

本文将介绍制作一个简易的太阳能灯的步骤，同时探讨太阳能灯的作用。

一、材料准备制作简易太阳能灯的关键是准备好所需材料。

以下是制作太阳能灯所需的材料：1. 硅太阳能电池板：用于将太阳能转化为电能；2. 锂电池：用于储存电能；3. LED灯泡：用于照明；4. 电线和接线端子：用于连接电池板、电池和灯泡等部件；5. 外壳或支架：用于固定和保护电子元件。

二、制作步骤1. 将硅太阳能电池板连接到锂电池并固定在支架上。

确保电池板暴露在阳光下，以便充分吸收太阳能；2. 使用电线和接线端子将电池板和锂电池连接起来。

确保电路连接正确牢固，避免短路和松动；3. 将LED灯泡连接到锂电池的输出端。

根据需要选择合适的电阻来匹配电路，确保灯泡能够正常工作；4. 将电子元件放入外壳或支架中并进行适当的固定。

确保元件的安全性和稳定性。

三、太阳能灯的作用1. 提供绿色环保的照明方式：太阳能灯利用太阳能源，无需使用化石燃料或电力，不产生尾气排放和温室气体。

通过制作一个简易的太阳能灯，我们可以在户外或无电源区域获得可持续的照明；2. 节省能源成本：太阳能绝对是一种免费的能源。

制作太阳能灯可以帮助我们在户外活动时避免使用电池或燃料灯，节省能源成本；3. 增加安全性：太阳能灯可以作为紧急备用灯，提供室外照明。

无论是露营、徒步旅行还是户外冒险，一个简易的太阳能灯可以保证你在黑暗环境中有足够的光亮；4. 促进可持续发展：制作一个简易太阳能灯不仅仅是一种创意和手工制作的快乐，它还能够促进可持续发展理念的传播。

通过制作太阳能灯并与他人分享，我们可以鼓励更多人关注和利用可再生能源。

总结起来，制作一个简易的太阳能灯不仅可以为我们提供绿色环保的照明方式，还能节省能源成本、增加安全性并促进可持续发展。

小学科学活动制作简易的太阳能灯太阳能是一种清洁、环保、无声的可再生能源。

为了让小学生了解太阳能的原理和应用，我们可以进行一项有趣的科学活动，制作一个简易的太阳能灯。

下面我将详细介绍制作过程。

材料准备：1. 一个小型太阳能电池板2. 一个小型适配器3. 一块廉价的发光二极管 (LED)4. 一块电线（建议使用电工胶带来固定电线）5. 一个小型塑料或纸质容器（用于放置电路）步骤一：准备太阳能电池板首先，将太阳能电池板放在阳光充足的地方，确保其能够充分接收到阳光。

太阳能电池板会将阳光转化为电能，以供给后续的灯光使用。

步骤二：制作电线连接将一端的电线连接到太阳能电池板上的正极，另一端连接到适配器的正极。

同样地，将另一根电线连接到太阳能电池板上的负极，另一端连接到适配器的负极。

步骤三：连接发光二极管将一端的电线连接到适配器的负极，然后将另一端连接到发光二极管的负极。

接下来，将另一根电线连接到适配器的正极，然后将另一端连接到发光二极管的正极。

步骤四：装配电路将电路装配到容器中，确保电线之间没有交叉或短路的情况。

容器的作用是保护电路免受外界干扰，并固定各个元件的位置。

步骤五：测试太阳能灯将装配好的太阳能灯放在阳光充足的地方，太阳能电池板将转化阳光为电能，通过电线传输到发光二极管，使其发光。

小学生们可以观察到太阳能灯在阳光下的亮度。

通过以上简单的制作步骤，小学生们可以亲手制作一个简易的太阳能灯。

这个活动不仅能够锻炼学生的动手能力和创造力，还能够让他们了解太阳能的原理和应用，培养环保意识。

同时，通过观察太阳能灯在不同光照条件下的亮度变化，还可以帮助学生理解光的传播和电能的转换。

此外，老师们可以引导学生讨论如何改进太阳能灯的亮度，例如更换更高效的太阳能电池板、选择发光效果更好的LED等。

通过这样的讨论，可以进一步培养学生的创新思维和解决问题的能力。

总结：通过制作简易的太阳能灯，小学生们能够亲身参与科学实验，了解太阳能的应用，并加深对环保和可持续能源的认识。

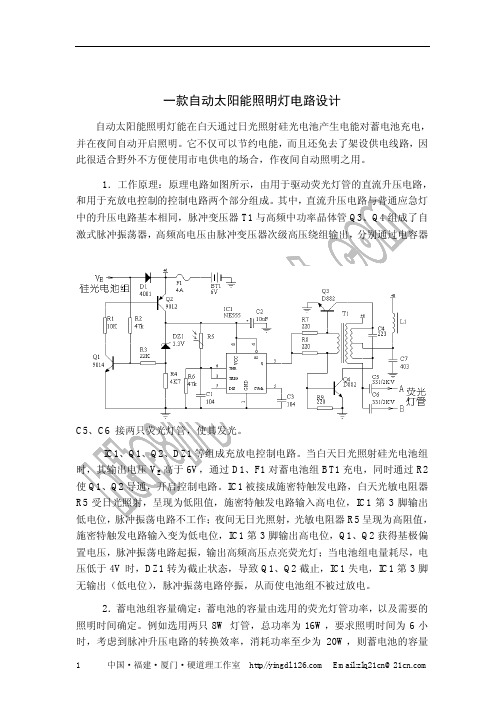

电子科技小制作专题一款自动太阳能照明灯电路设计自动太阳能照明灯能在白天通过日光照射硅光电池产生电能对蓄电池充电，并在夜间自动开启照明。

它不仅可以节约电能，而且还免去了架设供电线路，因此很适合野外不方便使用市电供电的场合，作夜间自动照明之用。

1．工作原理：原理电路如图所示，由用于驱动荧光灯管的直流升压电路，和用于充放电控制的控制电路两个部分组成。

其中，直流升压电路与普通应急灯中的升压电路基本相同，脉冲变压器T1与高频中功率晶体管Q3、Q4组成了自激式脉冲振荡器，高频高电压由脉冲变压器次级高压绕组输出，分别通过电容器C5、C6 接两只荧光灯管，使其发光。

IC1、Q1、Q2、DZ1等组成充放电控制电路。

当白天日光照射硅光电池组时，其输出电压V E高于6V，通过D1、F1对蓄电池组BT1充电，同时通过R2使Q1、Q2导通，开启控制电路。

IC1被接成施密特触发电路，白天光敏电阻器R5受日光照射，呈现为低阻值，施密特触发电路输入高电位，IC1第3脚输出低电位，脉冲振荡电路不工作；夜间无日光照射，光敏电阻器R5呈现为高阻值，施密特触发电路输入变为低电位，IC1第3脚输出高电位，Q1、Q2获得基极偏置电压，脉冲振荡电路起振，输出高频高压点亮荧光灯；当电池组电量耗尽，电压低于4V时，DZ1转为截止状态，导致Q1、Q2截止，IC1失电，IC1第3脚无输出（低电位），脉冲振荡电路停振，从而使电池组不被过放电。

2．蓄电池组容量确定：蓄电池的容量由选用的荧光灯管功率，以及需要的照明时间确定。

例如选用两只8W灯管，总功率为16W，要求照明时间为6小时，考虑到脉冲升压电路的转换效率，消耗功率至少为20W，则蓄电池的容量至少要20AH / 6V。

3．硅光电池组容量确定：硅光电池组的容量由选用的蓄电池组容量，和工作地点的日照条件确定。

必须保证在平均光照条件下，一天的日照就能够使蓄电池组完全充电。

设计方法一般是先通过现场实验，测定单位面积的硅光电池，在工作地点实际日照条件下，不同时间段的输出电流值，再由此计算平均日照条件下的输出电流值和平均日照时间值，结合蓄电池的容量确定需要的硅光电池板面积数值。

低功耗太阳能灯电路图及原理展开全文低功耗太阳能灯电路图及原理图1所示太阳能灯电路是一种低损耗电路，使用一只7W四引脚CFL（小型荧光灯）和一块12V、7-Ahr密封免维护电池。

逆变器的效率大于85%，静态电流小于2mA。

它有一个带电池过放电保护功能和过充电保护功能的并联充电控制器。

低静态电流、过放电保护功能和过充电保护功能三者确保电池使用寿命很长。

逆变器的预热功能可以避免CFL两端变黑，从而延长其使用寿命。

这一电路可在农村地区用作一种可靠小巧的便携式光源，在城市用作应急灯系统。

并联充电控制器电路包括IC1（低电流2.5V电压基准源LM385）和IC2（LM324比较器）。

配有电阻R1 ~ R8和三极管Q1的IC2A可防止电池过放电。

图1，这种太阳能供电的电灯驱动器可用作应急灯系统。

当电池电压低于10.8V时，该电路切断负载（逆变器和灯管），从而防止电池过放电。

在无负载状况下，电池放电后的电压约为12.2V，因此，为防止出现振荡现象，电路提供的过放电复位电压为12.3V。

红发光二极管LED1指示低电压状态。

配有电阻R9 ~ R14和三极管Q2的IC2B可防止电池过充电。

当电池电压超过14.8V时，Q2导通，并使太阳能电池阵列旁流，从而防止电池过充电。

当电池电压低于12.5V时，Q2截止，太阳能板电池阵列对电池进行充电。

D2为一支反向阻隔二极管。

它能防电池在太阳能电池不产生电能时对太阳能电池放电。

黄发光二极管LED2指示电池充满电。

绿发光二极管LED3与IC2c和电阻R15 ~ R20一起，提供充电指示。

表1、2、3列出了电路中磁性元件的铁心与绕组的数据。

逆变器使用一个以MOSFET管为开关器件的D类推挽外驱动电路，IC3（SG3524）驱动这一逆变器。

外驱动结构可以在各种环境下确保电路无故障起动。

开关频率约为26kHz。

Q6与电阻R29、R30、R31和电容C10一起构成预热电路。

除12V、7-Ahr密封免维护电池外，电路还使用了一块10W、12V的单晶硅太阳能电池板。

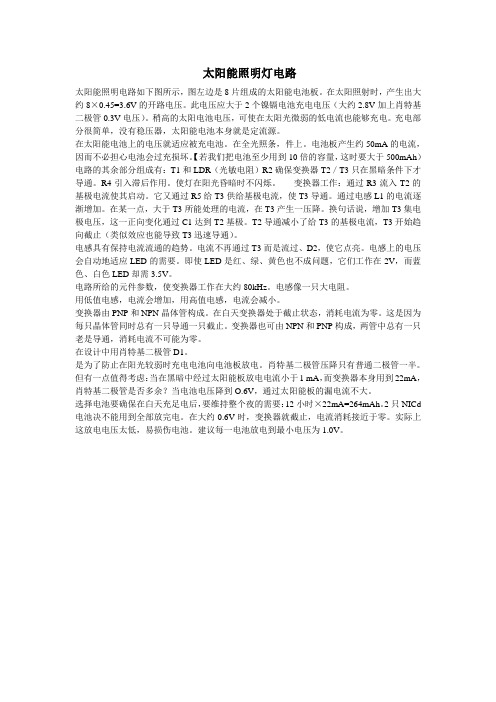

太阳能照明灯电路太阳能照明电路如下图所示，图左边是8片组成的太阳能电池板。

在太阳照射时，产生出大约8×0.45=3.6V的开路电压。

此电压应大于2个镍镉电池充电电压（大约2.8V加上肖特基二极管0.3V电压）。

稍高的太阳电池电压，可使在太阳光微弱的低电流也能够充电。

充电部分很简单，没有稳压器，太阳能电池本身就是定流源。

在太阳能电池上的电压就适应被充电池。

在全光照条，件上。

电池板产生约50mA的电流，因而不必担心电池会过充损坏。

【若我们把电池至少用到10倍的容量，这时要大于500mAh）电路的其余部分组成有：T1和LDR（光敏电阻）R2确保变换器T2／T3只在黑暗条件下才导通。

R4引入滞后作用。

使灯在阳光昏暗时不闪烁。

变换器工作：通过R3流入T2的基极电流使其启动。

它又通过R5给T3供给基极电流，使T3导通。

通过电感L1的电流逐渐增加。

在某一点，大于T3所能处理的电流，在T3产生一压降。

换句话说，增加T3集电极电压，这一正向变化通过C1达到T2基极。

T2导通减小了给T3的基极电流，T3开始趋向截止（类似效应也能导致T3迅速导通）。

电感具有保持电流流通的趋势。

电流不再通过T3而是流过、D2，使它点亮。

电感上的电压会自动地适应LED的需要。

即使LED是红、绿、黄色也不成问题，它们工作在2V，而蓝色、白色LED却需3.5V。

电路所给的元件参数，使变换器工作在大约80kHz。

电感像一只大电阻。

用低值电感，电流会增加，用高值电感，电流会减小。

变换器由PNP和NPN晶体管构成。

在白天变换器处于截止状态，消耗电流为零。

这是因为每只晶体管同时总有一只导通一只截止。

变换器也可由NPN和PNP构成，两管中总有一只老是导通，消耗电流不可能为零。

在设计中用肖特基二极管D1。

是为了防止在阳光较弱时充电电池向电池板放电。

肖特基二极管压降只有普通二极管一半。

但有一点值得考虑：当在黑暗中经过太阳能板放电电流小于1 mA，而变换器本身用到22mA，肖特基二极管是否多余？当电池电压降到O.6V，通过太阳能板的漏电流不大。

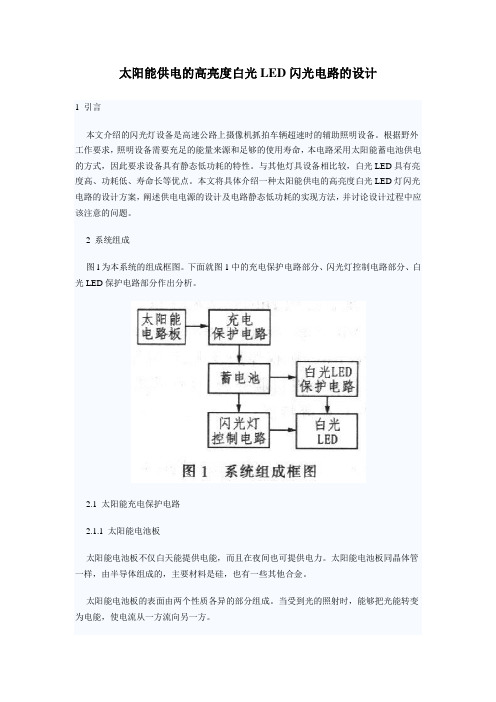

太阳能供电的高亮度白光LED闪光电路的设计1 引言本文介绍的闪光灯设备是高速公路上摄像机抓拍车辆超速时的辅助照明设备。

根据野外工作要求，照明设备需要充足的能量来源和足够的使用寿命，本电路采用太阳能蓄电池供电的方式，因此要求设备具有静态低功耗的特性。

与其他灯具设备相比较，白光LED具有亮度高、功耗低、寿命长等优点。

本文将具体介绍一种太阳能供电的高亮度白光LED灯闪光电路的设计方案，阐述供电电源的设计及电路静态低功耗的实现方法，并讨论设计过程中应该注意的问题。

2 系统组成图l为本系统的组成框图。

下面就图1中的充电保护电路部分、闪光灯控制电路部分、白光LED保护电路部分作出分析。

2.1 太阳能充电保护电路2.1.1 太阳能电池板太阳能电池板不仅白天能提供电能，而且在夜间也可提供电力。

太阳能电池板同晶体管一样，由半导体组成的，主要材料是硅，也有一些其他合金。

太阳能电池板的表面由两个性质各异的部分组成。

当受到光的照射时，能够把光能转变为电能，使电流从一方流向另一方。

太阳能电池板只要受到阳光或灯光的照射，一般就可发出相当于所接收光能1/10的电能。

为了使太阳能电池板最大限度地减少光反射，将光能转变为电能，一般在上面蒙上了一层防止光反射的膜，使太阳能电池板的表面呈紫色。

太阳能供电部分主要由太阳能电池板(光伏组件)、充电电路和蓄电池组成。

光伏组件在白天吸收光照，将太阳能转化为电能储存在太阳能电池内。

一般晴天时，在理想的光照强度下，充满电只要4小时。

本系统采用15V太阳能电池板，实际测得电池板两端供电电压为17V～20V，充电电流为200mA～800mA。

2.1.2 蓄电池组容量设计太阳能电池电源系统的储能装置主要是蓄电池。

与太阳能电池方阵配套的蓄电池通常工作在浮充状态下，其电压随方阵发电量和负载用电量的变化而变化。

它的容量比负载所需的电量大得多。

蓄电池提供的能量还受环境温度的影响。

为了与太阳能电池匹配，要求蓄电池工作寿命长且维护简单。

太阳能光控低压LED灯电路2009-12-24 19:50该太阳能光控LED灯电路包括光电转换储能，光控开关电路，DC升压LED驱动电路等几部分组成。

电路如下：白天，太阳能电池板BT1将光能转换为电能，经隔离二极管VD1对蓄电池BT2充电。

由于有光照，光敏电阻呈低阻，三极管VQ4 基极为低电平而截止。

晚上，光敏电阻因无光照呈高阻，VQ4导通，VQ2 基极获得偏流也导通，由VQ3、VQ5、C2、R6、L1组成的LED驱动电路工作，LED 得电发光。

LED驱动电路是一个互补管振荡电路构成的DC升压电路，其工作过程为：VQ2导通时电源通过L1、R6、VQ4向C2充电，由于C2两端电压不能突变，VQ3 b极为高电平，VQ3不导通，随着C2的充电其压降越来越高，VQ3 b极电位越来越低，当低至VQ3导通电压时VQ3导通，VQ5相继导通，C2通过VQ5 ce结、电源、VQ3 eb结(由于VQ2导通，我们假设其ec结短路，VQ3 e极直接电源正极)放电。

当放完电后VQ3截止，VQ5截止，电源再次向C2充电，之后VQ3导通，VQ5导通，C2放电，如此反复，电路形成振荡，在振荡过程中，VQ5导通时电源经L1和VQ5 ce 结到地，电流经L1储能，VQ5截止时L1产生感应电动势，和电源叠加后驱动LED，LED发光。

当白天充电不够时(如遇上阴雨天等)，BT2可能发生过放电，这样会损坏电池，为此特加R5构成过放保护：当电池电压降至2V时，由于R5的分压使VQ4基极电位不足以使VQ4导通，从而保护电池。

增加R5会影响VQ4的导通深度。

我们可以选用高放大倍数的晶体管来降低这种影响，这是一个折衷的办法。

元器件选择：BT1选用／80mA太阳能电池板，单晶硅为好，多晶硅次之；BT2选用两节／600mA Ni-Cd电池，如需要增大发光度或延长时间，可相应提高太阳能板及电池功率。

VQ2、VQ3、VQ5的β在200左右，VQ4需β值大的晶体管。

太阳能led灯的电路
太阳能LED灯的电路可以分为两个主要部分：太阳能电池板和LED灯。

太阳能电池板是电路的能量来源，它通过吸收太阳光，将光能转化为电能。

这个过程是通过在太阳能电池板中的半导体中产生电子和空穴对来实现的。

这些电子和空穴对然后被收集并连接到一个电路中，从而产生电流。

这个电流可以被用来为其他设备供电，或者存储在电池中以供后续使用。

太阳能电池板的基本电路包括一个二极管，这是为了防止在夜间或太阳能电池板不可用时电流反向流动。

来自太阳能电池板的输入电流被馈入一个稳压器IC（例如LM317），然后通过电阻调整到合适的电压。

另外，太阳能路灯控制器会对蓄电池进行充放电控制。

为了实现这个目的，它需要能够读取蓄电池和太阳能电池板电压的信号。

因此，除了太阳能电池板电压采样模块，这个电路还包括蓄电池电压采样模块。

这些电压信息被送入AT89S52单片机进行处理，以便控制充放电过程。

总的来说，太阳能LED灯的电路主要包括太阳能电池板、二极管、稳压器、蓄电池、采样模块以及单片机等部分。

太阳能灯光的电路原理太阳能灯光的电路原理是利用太阳能将光能转化为电能，然后再将电能转化为光能来照明。

太阳能灯光的电路主要由太阳能电池板、储能电池、光敏电阻、电源管理器和灯具组成。

太阳能电池板是太阳能灯光电路的核心部分，它由多个太阳能电池单元组成。

当阳光照射到太阳能电池板上时，光能被太阳能电池单元吸收并转化为电能。

太阳能电池板的输出电压和电流取决于光照强度和电池板的特性。

储能电池是用于存储太阳能电池板产生的电能的装置。

它可以是一颗或多颗可充电电池。

当太阳能电池板产生的电能超过灯具所需时，多余的电能会被储存在储能电池中。

而在夜间或光照不足时，灯具所需的电能会从储能电池释放出来供给灯具使用。

光敏电阻是用来检测环境亮度的元件。

它会根据周围光线的强弱来改变电阻值。

在白天或光照充足时，光敏电阻的电阻值较小，不会对电路产生阻碍，此时太阳能灯光电路会自动关闭。

而在夜晚或光照不足时，光敏电阻的电阻值增大，使电路形成闭合回路，从而打开太阳能灯光电路，将储能电池中的电能供给灯具使用。

电源管理器是用来控制太阳能电池板、储能电池和灯具之间的能量流动的装置。

它根据电池的状态和环境光照强度来实时监控和控制电路的运行。

当光敏电阻检测到光照不足时，电源管理器会通过控制开关来打开电路，从储能电池中提取电能供给灯具。

而在光照充足时，电源管理器会自动控制开关关闭，使太阳能电池板将电能储存在储能电池中。

灯具是太阳能灯光电路的末端设备，它可以是LED灯、荧光灯或其他类型的照明设备。

当太阳能灯光电路闭合时，灯具会接收到来自储能电池中的电能，并将其转化为光能来照明。

总结起来，太阳能灯光电路的原理是利用太阳能电池板将光能转化为电能，并通过储能电池和电源管理器来控制能量的流动，最终将电能转化为光能供给灯具使用。

这种电路解决了夜晚或光照不足时无法接入电网的区域或场所的照明问题，并且以环保、高效、可再生的特点受到广泛应用。
