频率可调的闪光灯电路图

闪光灯电路设计闪光灯电路设计一向是数码相机和数码摄像机的重点和难点，其涉及到几百伏的高压充电，瞬间的大电流放电，闪光灯的漏闪判断，都对电路设计有更高的要求，及相关保护的措施。

本文从现在较为常用的一个闪光灯电路入手，抛砖引玉，向各位读者介绍闪光灯电路设计原理和需要注意的问题。

闪光灯电路用一个实例来说明下，电路如下图：556C77闪光灯闪光灯电路主要包括充电电路，放电电路，控制电路，整个工作顺序如下：闪光灯控制芯片LP7270B ，当接收到CPU 的充电命令，即FLASH_CHARGE 为高时，U6通过6脚MOSFET 开关导通的，使升压变压器TR1产生高电压脉冲，利用变压器一次侧的电感储能，将能量传送到二次侧的大电容，对大电容进行充电(充电电流的大小由U6的10脚的下拉电阻R144决定，峰值电流I-peak=40000/R144)。

使TC1达到300V 的直流电压，转换效率大约是80%。

当达到所需电压时，电路会断开MOSFET ，停止充电，U6拉低“DONE”线，告诉CPU 已经充电完成。

大电容的漏电损耗能通过间隔的MOS 开关循环充电得以补偿，需要软件来设置。

TC1的电压幅度由反馈电阻R133，R134，R136来确定，计算公式：Vc=1.15*[1+( R133+R134)/R136]所以当大电容的充电电压一定的时候，闪光灯的放电能量就由大电容的容量来决定了，这是在不超过灯能量或电容器额定电压的情况下确保闪光强度的必要条件，只要通过电容值的设定就能轻松设定闪光灯能量。

当DV 拍照需要闪光的时候，CPU 对U6发出触发信号，即FLASH_TRIG 出现一个高电平，U6的4,5脚产生触发信号，触发IGBT/AP28G45GEO(IGBT 全称绝缘栅双极晶体管，是MOSFET 和GTR(功率晶管)相结合的产物，兼有MOSFET 的高输入阻抗和GTR 的低导通压降两方面的优点。

它的三个极分别是集电极(C)、发射极(E)和栅极(G)。

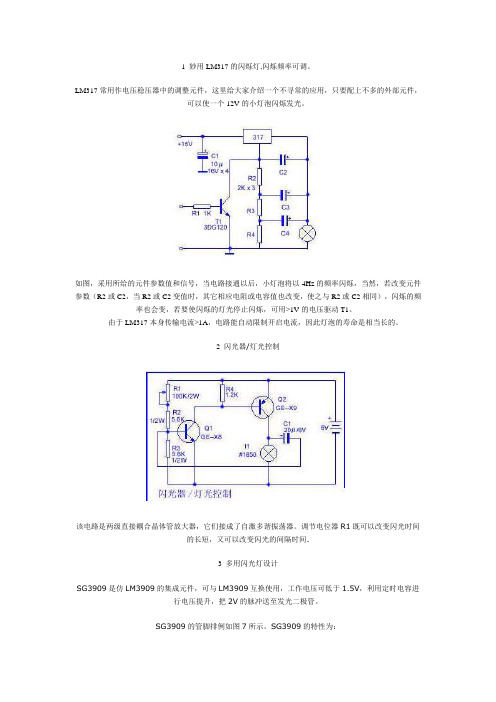

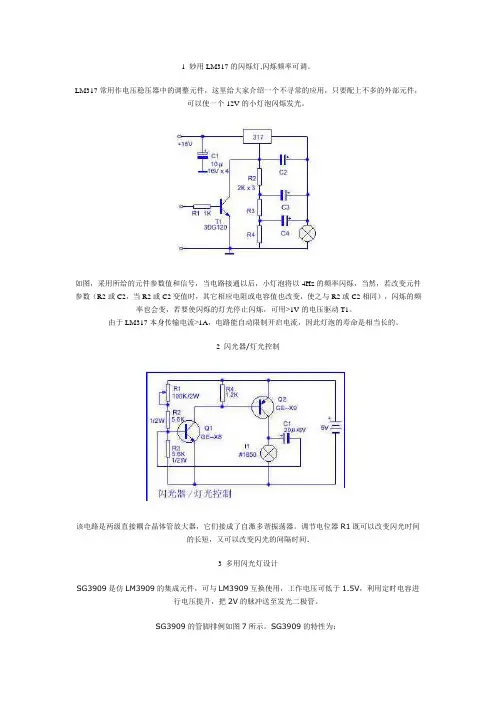

1 妙用LM317的闪烁灯,闪烁频率可调。

LM317常用作电压稳压器中的调整元件，这里给大家介绍一个不寻常的应用，只要配上不多的外部元件，可以使一个12V的小灯泡闪烁发光。

如图，采用所给的元件参数值和信号，当电路接通以后，小灯泡将以4Hz的频率闪烁，当然，若改变元件参数（R2或C2，当R2或C2变值时，其它相应电阻或电容值也改变，使之与R2或C2相同），闪烁的频率也会变，若要使闪烁的灯光停止闪烁，可用>1V的电压驱动T1。

由于LM317本身传输电流>1A，电路能自动限制开启电流，因此灯泡的寿命是相当长的。

2 闪光器/灯光控制该电路是两级直接耦合晶体管放大器，它们接成了自激多谐振荡器。

调节电位器R1既可以改变闪光时间的长短，又可以改变闪光的间隔时间.3 多用闪光灯设计SG3909是仿LM3909的集成元件，可与LM3909互换使用，工作电压可低于1.5V，利用定时电容进行电压提升，把2V的脉冲送至发光二极管。

SG3909的管脚排例如图7所示。

SG3909的特性为：1、微功耗工作，一节大号手电筒电池可工作一年以上；2、电源电压低，可从1V到5V3、驱动电流大，作为振荡器可直接驱动8Ω扬声器；4、外接元件少，电路内部自启动，仅需外加一节电池和一只电容器便可构成闪光器；5、成本低，亮度好。

图1～图6示出了SG3909的多种发光二极管VD以及白炽灯H闪光器电路。

闪光频率可通过调整外接电阻、电容来调节。

元器件选择：发光二极管VD可选用以下几种：BT104（黄），BT304（绿），BT305（红），别的发光管型号只要工作电压在1.5V～2.5V均可采用。

开关SA为KNX（1×2）。

照明灯H为6.3V、0.1A（螺口）或6.3V、0.15A（插口）。

电源GB用4F22-DC6V层叠电池，也可用整流直流6V电源，这样较为经济。

其它元件参数如图1～图6标注，无特殊要求。

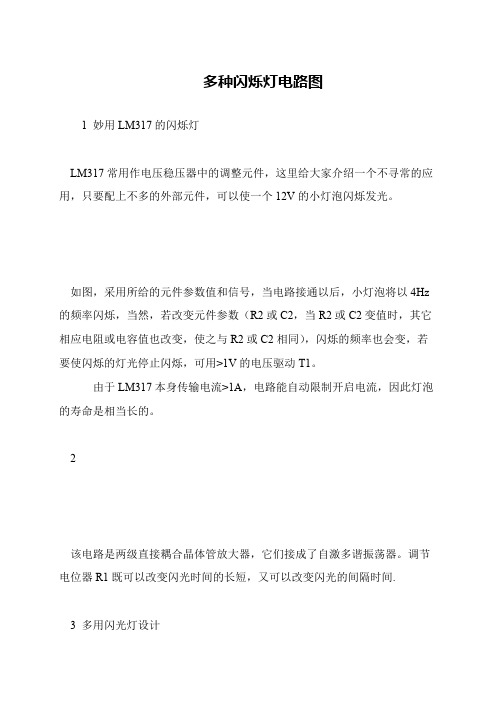

多种闪烁灯电路图
1 妙用LM317的闪烁灯
 LM317常用作电压稳压器中的调整元件，这里给大家介绍一个不寻常的应用，只要配上不多的外部元件，可以使一个12V的小灯泡闪烁发光。

 如图，采用所给的元件参数值和信号，当电路接通以后，小灯泡将以4Hz 的频率闪烁，当然，若改变元件参数（R2或C2，当R2或C2变值时，其它相应电阻或电容值也改变，使之与R2或C2相同），闪烁的频率也会变，若要使闪烁的灯光停止闪烁，可用>1V的电压驱动T1。

由于LM317本身传输电流>1A，电路能自动限制开启电流，因此灯泡的寿命是相当长的。

 2
 该电路是两级直接耦合晶体管放大器，它们接成了自激多谐振荡器。

调节电位器R1既可以改变闪光时间的长短，又可以改变闪光的间隔时间.
 3 多用闪光灯设计。

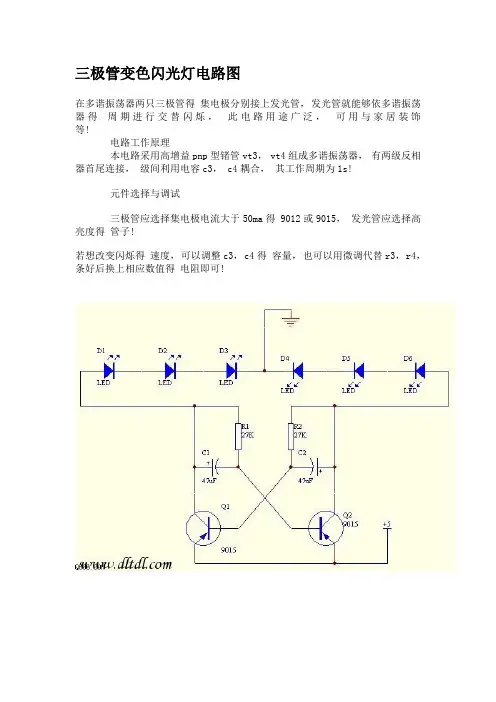

三极管变色闪光灯电路图
在多谐振荡器两只三极管得集电极分别接上发光管，发光管就能够依多谐振荡器得周期进行交替闪烁，此电路用途广泛，可用与家居装饰等!
电路工作原理
本电路采用高增益pnp型锗管vt3， vt4组成多谐振荡器，有两级反相器首尾连接，级间利用电容c3， c4耦合，其工作周期为1s!
元件选择与调试
三极管应选择集电极电流大于50ma得 9012或9015，发光管应选择高亮度得管子!
若想改变闪烁得速度，可以调整c3， c4得容量，也可以用微调代替r3， r4，条好后换上相应数值得电阻即可!。

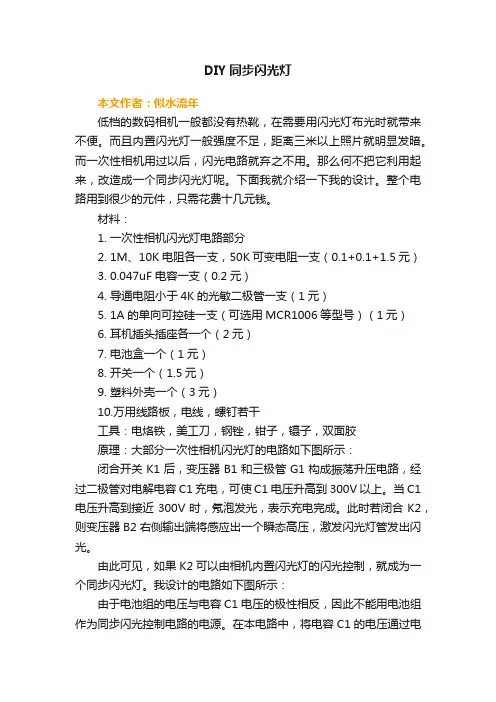

DIY同步闪光灯本文作者：似水流年低档的数码相机一般都没有热靴，在需要用闪光灯布光时就带来不便。

而且内置闪光灯一般强度不足，距离三米以上照片就明显发暗。

而一次性相机用过以后，闪光电路就弃之不用。

那么何不把它利用起来，改造成一个同步闪光灯呢。

下面我就介绍一下我的设计。

整个电路用到很少的元件，只需花费十几元钱。

材料：1. 一次性相机闪光灯电路部分2. 1M、10K电阻各一支，50K可变电阻一支（0.1+0.1+1.5元）3. 0.047uF电容一支（0.2元）4. 导通电阻小于4K的光敏二极管一支（1元）5. 1A的单向可控硅一支（可选用MCR1006等型号）（1元）6. 耳机插头插座各一个（2元）7. 电池盒一个（1元）8. 开关一个（1.5元）9. 塑料外壳一个（3元）10.万用线路板，电线，螺钉若干工具：电烙铁，美工刀，钢锉，钳子，镊子，双面胶原理：大部分一次性相机闪光灯的电路如下图所示：闭合开关K1后，变压器B1和三极管G1构成振荡升压电路，经过二极管对电解电容C1充电，可使C1电压升高到300V以上。

当C1电压升高到接近300V时，氖泡发光，表示充电完成。

此时若闭合K2，则变压器B2右侧输出端将感应出一个瞬态高压，激发闪光灯管发出闪光。

由此可见，如果K2可以由相机内置闪光灯的闪光控制，就成为一个同步闪光灯。

我设计的电路如下图所示：由于电池组的电压与电容C1电压的极性相反，因此不能用电池组作为同步闪光控制电路的电源。

在本电路中，将电容C1的电压通过电阻分压作为同步闪光控制电路的电源。

相机内置闪光灯闪光时，光敏二极管的电阻减小，可控硅导通，激发闪光灯闪光。

电容C3可以保证可控硅控制端电压稳定一段时间。

如果一次性闪光灯的电路与上述不同，只要找到电解电容的两个输出端与触发开关的一端，仍然可以按上述方法进行改造。

步骤：1. 用螺钉将一次性相机闪光灯的电路板固定在塑料外壳上，并在外壳上开孔露出闪光灯管及电源开关2. 在一块大小合适的万用板上制作闪光控制电路并将其固定在外壳上。

摩托车转向闪光灯电路图
摩托车转向闪光灯电路图
这一闪光器由一个12V汽车或汽艇电池供电。

它提供36～40W 输出和可变的闪光频率（高达60次/min），并能实现独立的通断周期控制和光电昼夜控制，使闪光器自动地在夜间通电，在白天断电。

SCR1和SCR2组成一个基本的直流触发器。

灯负载接到一个可控硅整流器（SCR）的阴极引出线，以便灯的另一端可以处在地（负）电位（这在某些场合是需要的）。

触以器定时由一个普通的单结晶体管振荡器电路（Q1、R1、C3等）来控制。

电位器R2和二极管CR1可单独控制通/断定时。

光敏电阻在白天切断单结晶体管起动电路。

闪光灯泡为12V、3A。

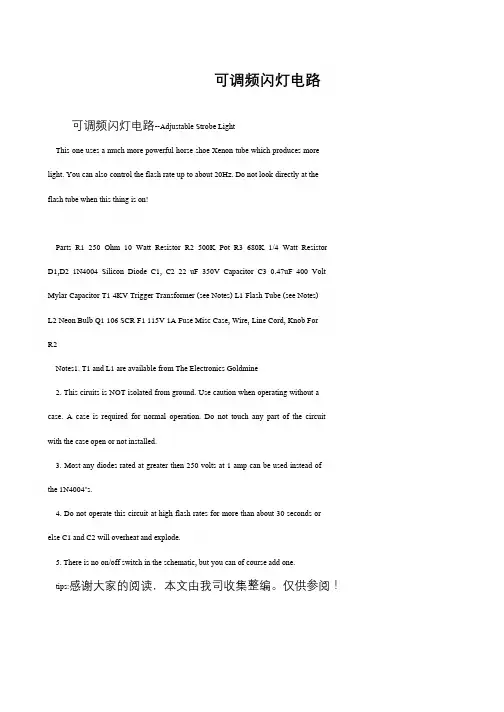

可调频闪灯电路可调频闪灯电路--Adjustable Strobe LightThis one uses a much more powerful horse shoe Xenon tube which produces morelight. You can also control the flash rate up to about 20Hz. Do not look directly at the flash tube when this thing is on!Parts R1 250 Ohm 10 Watt Resistor R2 500K Pot R3 680K 1/4 Watt Resistor D1,D2 1N4004 Silicon Diode C1, C2 22 uF 350V Capacitor C3 0.47uF 400 Volt Mylar Capacitor T1 4KV Trigger Transformer (see Notes) L1 Flash Tube (see Notes) L2 Neon Bulb Q1 106 SCR F1 115V 1A Fuse Misc Case, Wire, Line Cord, Knob For R2Notes1. T1 and L1 are available from The Electronics Goldmine2. This ciruits is NOT isolated from ground. Use caution when operating without a case. A case is required for normal operation. Do not touch any part of the circuit with the case open or not installed.3. Most any diodes rated at greater then 250 volts at 1 amp can be used instead ofthe 1N4004’s.4. Do not operate this circuit at high flash rates for more than about 30 seconds or else C1 and C2 will overheat and explode.5. There is no on/off switch in the schematic, but you can of course add one.tips:感谢大家的阅读，本文由我司收集整编。

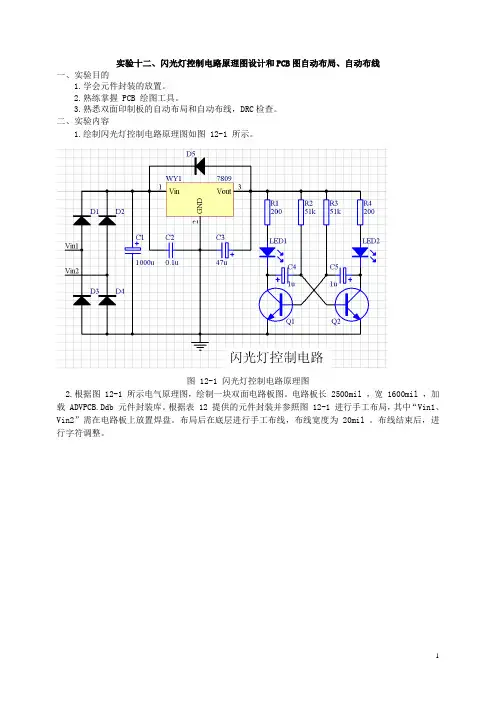

实验十二、闪光灯控制电路原理图设计和PCB图自动布局、自动布线一、实验目的1.学会元件封装的放置。

2.熟练掌握 PCB 绘图工具。

3.熟悉双面印制板的自动布局和自动布线，DRC检查。

二、实验内容1.绘制闪光灯控制电路原理图如图 12-1 所示。

图 12-1 闪光灯控制电路原理图2.根据图 12-1 所示电气原理图，绘制一块双面电路板图。

电路板长 2500mil ，宽 1600mil ，加载 ADVPCB.Ddb 元件封装库。

根据表 12 提供的元件封装并参照图 12-1 进行手工布局，其中“Vin1、Vin2”需在电路板上放置焊盘。

布局后在底层进行手工布线，布线宽度为 20mil 。

布线结束后，进行字符调整。

图 12-2 闪光灯控制电路PCB图三、实验步骤1.启动 Protel 99 SE ，创建新的原理图文件。

2.设置图纸为 A4。

3.添加元件库。

如Sin.ddb，Miscellaneous Devices. lib。

4.放置仿真元件。

所用元件及所属元件库均列于表10。

5.元件属性设置。

（1）在元件未固定前，按下Tab键,进入元件属性设置窗。

在属性窗口内，单击“Attributes”标签，设置元件序号、大小或型号。

（2）参照表12在“Footprint”栏填入各元件封装。

6.连线。

用“Wiring Tools”工具栏中的“画线”工具把各元件连接起来。

7.放置节点。

8. 放置网络标号。

如图12-1所示，分别放置“OUT1、OUT2”两个网络标号。

9. 添加标注文字。

10. 执行电气法检查（ERC），找出并纠正电路图中可能存在的缺陷。

11.利用PCB向导生成包含布线区的印制板文件，操作过程参照实验10内容。

12.通过“更新”方式生成PCB文件。

（1）在原理图窗口内，单击“Design”菜单下的“Update PCB…”，在“Update Design”(更新设计)对话窗内，指定有关选项内容。

（2）单击“Preview Change”（变化预览）按钮，观察更新后发生的改变。
