PCCP管爆管案例
1、国外PCCP管的失效案例、爆管照片
（1）、美国，1942～2006年的65年中共发生了399次爆管事故（数据来自AWWARF 4304报告“PCCP的失效破坏”）。
利比亚大人工河工程一期投入使用后，6年间发生5起爆管。
（2）、（2008年）华盛顿郊区卫生委员会（WSSC）管理的一根66英寸的输水PCCP 干管断丝爆管
(3)、美国圣地亚哥PCCP爆管事故
2、国内PCCP管失效、爆管照片
（1）、国内已有多条管线运行仅几年就发生爆裂的案例，宁夏水务公司八年前使用了几十公里的PCCP管，已经发生了多次爆裂，经检验已经有五十多处出现钢丝断裂，发生爆裂停水事故的概率大大上升，已经严重影响该管道安全运行。
（2）、陕西宝鸡市冯家山输水管道10年11次爆管：2008年12月16日，担负陕西宝鸡市70%人口供水的冯家山输水管道在宝鸡市陈仓大道附近发生爆管，这是该工程1998年试供水以来发生的第11次爆管。
（3）、陕西省渭南市引黄河水低压管线DN2000 PCCP管1997年使用面临更换。

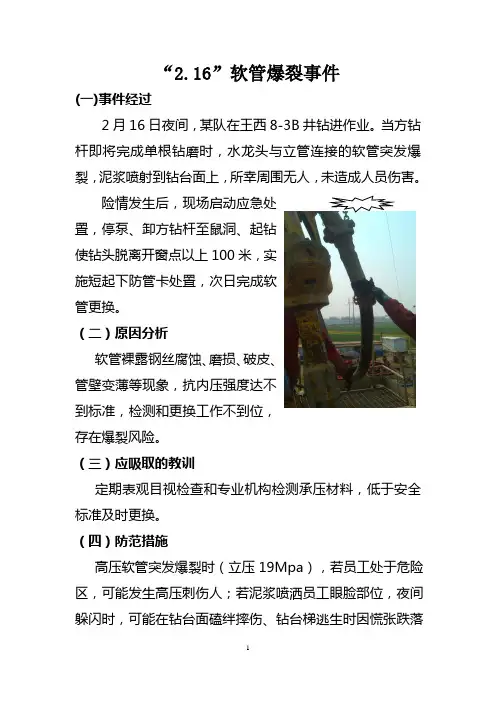

“2.16”软管爆裂事件
(一)事件经过
2月16日夜间，某队在王西8-3B井钻进作业。
当方钻杆即将完成单根钻磨时，水龙头与立管连接的软管突发爆裂，泥浆喷射到钻台面上，所幸周围无人，未造成人员伤害。
险情发生后，现场启动应急处
置，停泵、卸方钻杆至鼠洞、起钻
使钻头脱离开窗点以上100米，实
施短起下防管卡处置，次日完成软
管更换。
（二）原因分析
软管裸露钢丝腐蚀、磨损、破皮、
管壁变薄等现象，抗内压强度达不
到标准，检测和更换工作不到位，
存在爆裂风险。
（三）应吸取的教训
定期表观目视检查和专业机构检测承压材料，低于安全标准及时更换。
（四）防范措施
高压软管突发爆裂时（立压19Mpa），若员工处于危险区，可能发生高压刺伤人；若泥浆喷洒员工眼脸部位，夜间躲闪时，可能在钻台面磕绊摔伤、钻台梯逃生时因慌张跌落等人
身伤害发生。
事件处置不及时也可能存在不同程度的环境污染。
1、开展风险评估，确定各风险点可能造成的危害因素，警示岗位员工在风险点保持安全间距，提升自我防范素质，并过程实时监控；
2、作业时，软管应避免机械硬拉、硬拽折现象，防止内损伤；软管与金属物接触部位垫抗磨材料，避免破皮腐蚀、磨损钢丝从而影响抗内压强度等；
3、加强使用设备、设施、器材的检查与评估，筛查不符合超出标准的做报废处理。
塑料管道工程事故案例分析中山环宇实业有限公司广东工业大学二〇一〇年十二月1．2002年5月14日，东莞某公司反映其客户安装锚牌日标给水管件 25mm ×16mm异径三叉时破裂。
事故原因：由于运输装卸不规范，导致管件受到外力的损伤，产生个别细微裂痕线。
在施工前，操作人员没有认真检查管件是否完好而继续使用。
进行粘接过程中，操作人员施加了较大的外力进行套接，原已有裂痕的管件受到因此突然增加的外力而迅速破裂。
2．2002年4月13日，东莞某公司使用英标80mm圆底存水弯（A650B）开箱时爆裂，英标80mm直角三通（A715）和80mm90°弯头（A705）涂好胶水连接时爆裂。
事故原因：由于运输或装卸不规范，较大的外力施加在A650B、A715、A705产品上，致使A650B承口部位缺裂，A715、A705表面有明显的击打痕迹，且承口出现断裂现象。
3．某花园住宅小区供水压力泵出口处，安装的2条Ф200mm的PVC-U管道，其中1支管道安装了两个弯头，在系统开泵试压时两个弯头同时出现破裂。
（照片37）事故原因：涂溶接剂时，由于没有正确选择合适毛刷，致使管件的承口与管连接处接触面无溶化的现象，使连接效果不佳。
同时，管道没有安装支承固定，而且管道接近水泵压力出水口，受到振动和水锤冲击等作用导致弯头破裂。
4．2002年3月12日，三角镇某电镀厂在电镀车间使用YS50-10 PVC-U给水管材以接自来水供水，使用1~3个月后管材外壁逐渐出现爆裂漏水。
2001年12月25日曾出现一次，至2002年3月止已有三、四次同类情况发生。
（照片31）事故原因：电镀厂的电镀液有较高浓度的三氯化铁及其它化学物质，事故管段全部发生于电镀池旁边的管道渠内，沟内有一定量的电镀污水，管材长期浸泡在含有腐蚀性液体的环境中，造成管材逐步被氧化腐蚀，在管道运行压力的作用下而发生爆裂漏水现象。
5．2002年3月25日，茂名某公司在加压泵旁的连接管上安装给水配件110mm90°三通和110mm90°弯头，在使用2~4个月后有多处弯头和三通转弯位置出现爆裂或断裂现象。
美国标准一个细节出错PCCP失效解析PCCP失效解析―美国结构设计标准一个细节有错沈之基(上海市自来水公司, 上海原水股份有限公司200085)摘要： PCCP主要失效模式是钢丝腐蚀管爆裂，防护层裂缝是钢丝腐蚀主要原因；防护层裂缝不可避免，产品结构设计中存在先天隐蔽性缺陷；高内压的大口径PCCP管线“膨胀量”大，特别危险。
信息高度不对称，造成不公平的竞争环境和结果。
美国主流的管道设计已经不再考虑PCCP。
失效信息在中国慢慢传开，输水管线市场将出现大变局。
关键词： PCCP 、失效、钢丝腐蚀、砂浆防护层、防护层裂缝、断裂、爆裂、钢管Parsing of PCCP failure---A mistake in detail of American structure design standardShen Zhi ji(SHANGHAIWATERWORKSCO.,SHANGHAI MUNICIPAL RAW WATER CO.,LTD 200085） Abstract：The main failure mode of PCCP is main pipe burst due to fracture of the prestressing wires caused by corrosion. The cracking of mortar coating whichis used to protect prestressing wire is inevitable. It is inherent and hidden defects in design concept. High internal pressure and large diameter pipelineis particular dangerous. Highly unbalanced information, caused the unfaircompetition environment and results. In the United States has, PCCP is no longer in the consideration for mainstream design of transmission mains. The failure information spread slowly, water pipeline market will begin to change。
