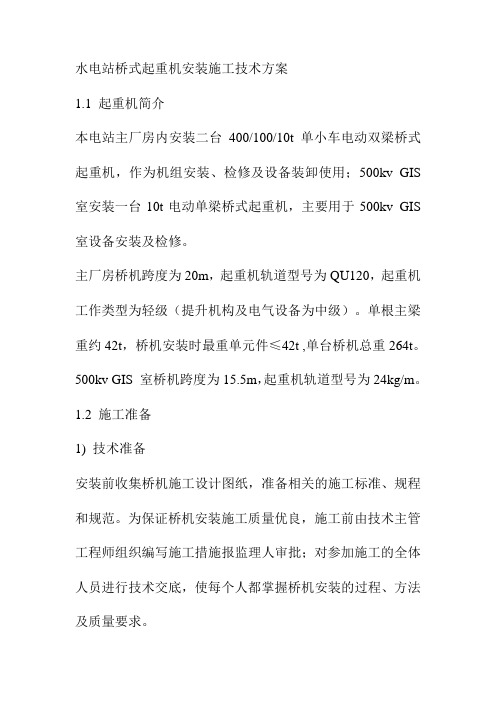

水电站桥式起重机安装施工技术方案1.1 起重机简介本电站主厂房内安装二台400/100/10t 单小车电动双梁桥式起重机，作为机组安装、检修及设备装卸使用；500kv GIS 室安装一台10t电动单梁桥式起重机，主要用于500kv GIS 室设备安装及检修。

主厂房桥机跨度为20m，起重机轨道型号为QU120，起重机工作类型为轻级（提升机构及电气设备为中级）。

单根主梁重约42t，桥机安装时最重单元件≤42t ,单台桥机总重264t。

500kv GIS 室桥机跨度为15.5m，起重机轨道型号为24kg/m。

1.2 施工准备1) 技术准备安装前收集桥机施工设计图纸，准备相关的施工标准、规程和规范。

为保证桥机安装施工质量优良，施工前由技术主管工程师组织编写施工措施报监理人审批；对参加施工的全体人员进行技术交底，使每个人都掌握桥机安装的过程、方法及质量要求。

开箱检查桥机的出厂合格证书和相关试验报告，根据设备到货清单对桥机零部件进行清点，经各方代表检查签字认可后进行安装。

2) 施工设备准备为保证安装进度和施工质量，配备桥机安装的主要施工设备及工器具。

设备和工器具由专人管理，且工具房安置在安装场地旁边。

租赁桥机试验铸铁块300t，工地设计制作混凝土试验块170t、桥机试验吊架35t 和吊具。

3) 场地准备安装前清理安装现场，安装场的沟槽加盖；轨道埋设部位的混凝土表面凿毛并冲洗干净。

4）施工人员准备。

1.3 桥机安装1）桥机安装程序见下框图桥机安装程序框图2) 桥机轨道安装①准备工作根据图纸对轨道进行下料、标识、检查、矫正。

设置轨道中心、高程，并拉好钢琴线。

检查已预埋好的轨道基础螺栓与轨道中心线距离偏差小于±2 mm，超过要求范围对基础螺栓进行处理，合格后方可安装轨道。

②轨道安装在安装间将轨道用50t 汽车吊吊到悬壁梁上,用自制工具将轨道运输到位。

根据已设置的轨道中心线及高程将轨道垫板套入预埋螺栓，根据所设置的高程点利用水准仪将各垫板找平并用螺帽压紧(螺栓应露出2-4 扣)；将轨道吊上垫板并用轨道压板压紧。

工程施工管理流程图1.1 施工阶段管理工作总程序框图（图1-1）
2.1 工程施工（质量、进度、成本、安全）控制动态图
3.1 工程质量保证体系工作流程图
4.1 工程质量控制体系流程图：
5.1 工程质量控制程序
2）开工基本程序（图5－2）
4）施工组织设计（施工方案）审批基本程序（图5－4）
不同意修
改后再报5）工程测量放线签认基本程序（图5－5）
6）工程材料、构配件和设备质量控制基本程序（图5－6）
7）工程预检、隐检，检验批、分项、分部工程签认基本程序（图5－7） 8）工程质量问题及工程质量事故处理基本程序 （图5－8）
9）单位工程验收基本程序（图5－9） 10）工程项目保修阶段验收基本程序（图5－10）
6.1 工程进度控制程序（图3－1）
7.1 工程成本控制程序
1）工程款支付基本程序（图7－1）
2）竣工结算控制的程序（图7－2）
8.1 合同管理的程序
1）工程变更管理的基本程序（图8－1）
2）工误延期管理的基本程序（图8－2）
3）工程洽商控制及签认的基本程序（图8－3）
4）费用索赔管理的基本程序（图8－4）
5）合同争议调理的基本程序（图8－5） 6）违约处理的基本程序（图8－6）
7）工程暂停及复工管理的基本程序（图8－7）。

水电站发电机及其附属设备安装施工技术方案1.1 施工范围1、发电机安装工程和范围三板溪电站共安装4 台套额定容量为250MW 的立轴、半伞式、空冷同步发电机及其附属设备、部件和机组油、气、水系统、制动装置、灭火系统、加热除湿系统。

每套发电机安装包括定子、转子、上下端轴、推力轴承和上下导轴承、上下机架、集电环与电刷、引出设备等；4 台套发电机微机自并激可控硅整流励磁系统系统等设备。

上述全部设备工地仓库的卸车、开箱验收、保管、工地二次倒运、安装、调试（部分项目配合厂家）、运行操作与维修、试运行直至移交业主。

2、结构特点：根据招标文件及有关资料，发电机结构特点如下主轴：发电机为立轴，转轴采用两段轴结构，上端轴与中心体为外置式法兰连接，下端轴与中心体为内置式法兰连接。

转子：转子由转子支架、磁轭和磁极等组成，工地现场叠片。

转子支架由中心体和三瓣外环组成，中心体与外环在现场装配组焊为整体。

定子：定子机座分四辨运输，在工地组圆、叠片及下线。

通风方式：发电机采用带空气冷却器密闭式通风系统，机架：上、下机架均由中心体与支臂组成。

上机架由一个中心体与四个盒形支臂组成，中心体重14 吨；下机架由一个中心体与六个支臂组成，中心体重40 吨。

上、下机架均在工地组焊成整体，下机架为承重机架。

推力轴承：推力轴承设置在下机架上。

推力轴承采用内循环水冷却。

导轴承：导轴承为自润滑、油浸式，分块瓦可调结构。

下导轴承位于推力轴承的下方。

制动系统：发电机采用电制动和机械制动二种方式。

机械制动装置兼作液压顶起装置。

励磁系统：采用微机自并激可控硅整流励磁系统。

励磁系统由励磁变压器、三相全控桥功率整流装置、灭磁装置、转子过电压保护装置、微机励磁调节器、交、直流励磁电缆、辅助单元、起励装置、励磁控制、保护装置、变送器、电流及电压互感器、电制动变压器等部分组成。

励磁装置由广州电器科学研究所/ABB 公司供货。

发电机设有检测机组振动和摆度检测器、消防系统、加热器、除湿机等。
