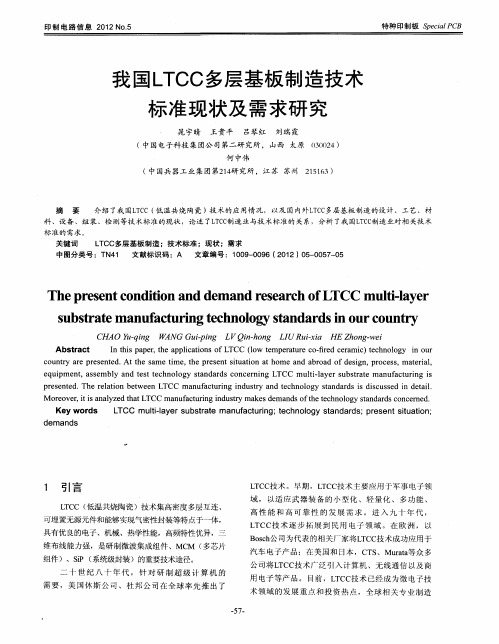

LTCC技术简介、对比优势、应用优势与技术特点的解析看到滤波器厂家的roadmap讲的都是LTCC....LTCC...不是BAW 不是FBAR 当然也不是SAW这是有共识么？了解的小伙伴说说看，欢迎留言私信简介LTCC技术是于1982年休斯公司开发的新型材料技术，是将低温烧结陶瓷粉制成厚度精确而且致密的生瓷带，在生瓷带上利用激光打孔、微孔注浆、精密导体浆料印刷等工艺制出所需要的电路图形，并将多个被动组件（如低容值电容、电阻、滤波器、阻抗转换器、耦合器等）埋入多层陶瓷基板中，然后叠压在一起，内外电极可分别使用银、铜、金等金属，在900℃下烧结，制成三维空间互不干扰的高密度电路，也可制成内置无源元件的三维电路基板，在其表面可以贴装IC和有源器件，制成无源/有源集成的功能模块，可进一步将电路小型化与高密度化，特别适合用于高频通讯用组件。
总之，利用这种技术可以成功地制造出各种高技术LTCC产品。
多个不同类型、不同性能的无源元件集成在一个封装内有多种方法，主要有低温共烧陶瓷(LTCC)技术、薄膜技术、硅片半导体技术、多层电路板技术等。
LTC C技术是无源集成的主流技术。
LTCC整合型组件包括各种基板承载或内埋各式主动或被动组件的产品，整合型组件产品项目包含零组件（components）、基板（substrates）与模块（modules ）。
对比优势与其它集成技术相比，LTCC有着众多优点：第一，陶瓷材料具有优良的高频、高速传输以及宽通带的特性。
根据配料的不同，LTCC 材料的介电常数可以在很大范围内变动，配合使用高电导率的金属材料作为导体材料，有利于提高电路系统的品质因数，增加了电路设计的灵活性；第二，可以适应大电流及耐高温特性要求，并具备比普通PCB电路基板更优良的热传导性，极大地优化了电子设备的散热设计，可靠性高，可应用于恶劣环境，延长了其使用寿命；。

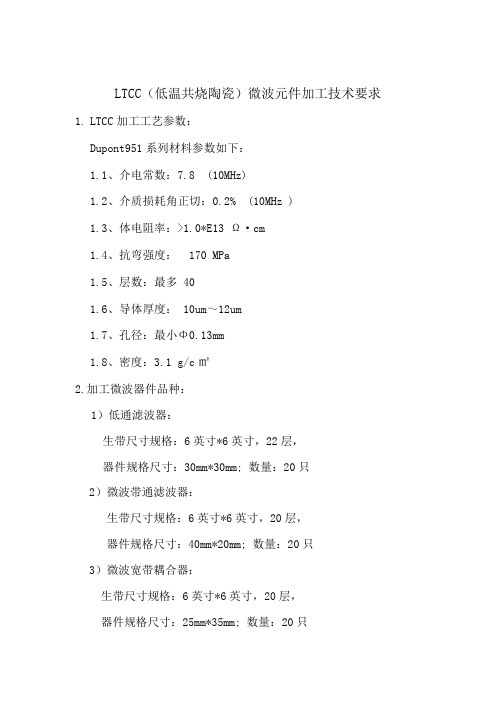

LTCC（低温共烧陶瓷）微波元件加工技术要求1.LTCC加工工艺参数：
Dupont951系列材料参数如下：
1.1、介电常数：7.8 (10MHz)
1.2、介质损耗角正切：0.2% (10MHz )
1.3、体电阻率：>1.0*E13 Ω·cm
1.4、抗弯强度： 170 MPa
1.5、层数：最多 40
1.6、导体厚度： 10um～12um
1.7、孔径：最小Φ0.13mm
1.8、密度：3.1 g/c㎡
2.加工微波器件品种：
1）低通滤波器：
生带尺寸规格：6英寸*6英寸，22层，
器件规格尺寸：30mm*30mm; 数量：20只
2）微波带通滤波器：
生带尺寸规格：6英寸*6英寸，20层，
器件规格尺寸：40mm*20mm; 数量：20只
3）微波宽带耦合器：
生带尺寸规格：6英寸*6英寸，20层，
器件规格尺寸：25mm*35mm; 数量：20只
4）微波带通滤波器：
生带尺寸规格：6英寸*6英寸，层数16层，器件规格尺寸：30mm*30mm; 数量：20只5）微波双工器：
生带尺寸规格：6英寸*6英寸，层数18层，器件规格尺寸：40mm*40mm; 数量：20只
3.交货日期：2017年11月15日。

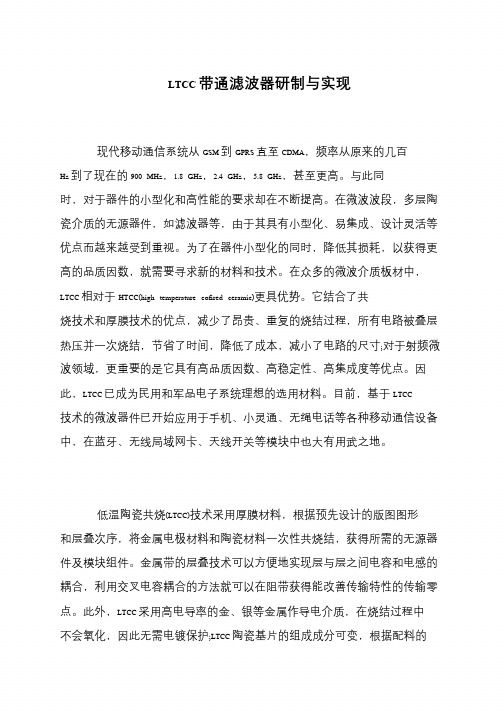

LTCC 带通滤波器研制与实现
现代移动通信系统从GSM 到GPRS 直至CDMA，频率从原来的几百Hz 到了现在的900 MHz，1.8 GHz，2.4 GHz，5.8 GHz，甚至更高。
与此同时，对于器件的小型化和高性能的要求却在不断提高。
在微波波段，多层陶
瓷介质的无源器件，如滤波器等，由于其具有小型化、易集成、设计灵活等
优点而越来越受到重视。
为了在器件小型化的同时，降低其损耗，以获得更
高的品质因数，就需要寻求新的材料和技术。
在众多的微波介质板材中，LTCC 相对于HTCC(high temperature cofired ceramic)更具优势。
它结合了共烧技术和厚膜技术的优点，减少了昂贵、重复的烧结过程，所有电路被叠层
热压并一次烧结，节省了时间，降低了成本，减小了电路的尺寸;对于射频微
波领域，更重要的是它具有高品质因数、高稳定性、高集成度等优点。
因
此，LTCC 已成为民用和军品电子系统理想的选用材料。
目前，基于LTCC
技术的微波器件已开始应用于手机、小灵通、无绳电话等各种移动通信设备中，在蓝牙、无线局域网卡、天线开关等模块中也大有用武之地。
低温陶瓷共烧(LTCC)技术采用厚膜材料，根据预先设计的版图图形
和层叠次序，将金属电极材料和陶瓷材料一次性共烧结，获得所需的无源器
件及模块组件。
金属带的层叠技术可以方便地实现层与层之间电容和电感的
耦合，利用交叉电容耦合的方法就可以在阻带获得能改善传输特性的传输零点。
此外，LTCC 采用高电导率的金、银等金属作导电介质，在烧结过程中
不会氧化，因此无需电镀保护;LTCC 陶瓷基片的组成成分可变，根据配料的。
LTCC腔体及微流道制作技术LTCC（Low Temperature Co-fired Ceramics）是一种低温共烧陶瓷技术，它能够在较低的温度下完成器件的制作和连接。
LTCC腔体及微流道制作技术是利用LTCC材料制作微型腔体和微流道的方法。
下面将介绍LTCC腔体及微流道制作技术的工艺流程和主要步骤。
首先是LTCC腔体的制作，主要步骤包括材料选取、骨料混合、成型、烧结和连接。
首先，选择合适的LTCC材料，通常包括陶瓷骨料、玻璃粉和有机物。
然后将这些材料混合，并通过球磨、喷浆等工艺，得到均匀的腔体材料浆料。
接下来，将腔体材料浆料注塑或压片成型，得到所需的腔体形状。
然后，经过干燥和预烧结等工艺，将腔体进行初步烧结。
最后，通过金属化、粘接等工艺，将腔体与其他器件或连接介质进行连接，完成腔体的制作。
接下来是LTCC微流道的制作，与腔体制作类似，也包括材料选取、骨料混合、成型、烧结和连接几个步骤。
首先，选择具有良好流体传导性能的LTCC材料，并添加适量的填料和增长剂，以增加微通道的强度和导热性。
然后将这些材料混合，并通过球磨、喷浆等工艺，得到均匀的微流道材料浆料。
接下来，将微流道材料浆料通过微影技术、光刻或刻蚀等工艺，制作出所需的微流道结构。
然后，经过干燥和预烧结等工艺，将微流道进行初步烧结。
最后，通过金属化、粘接等工艺，将微流道与其他器件或连接介质进行连接，完成微流道的制作。
LTCC腔体及微流道制作技术具有以下优点。
首先，LTCC材料具有良好的耐高温性能和化学稳定性，适用于各种工作环境。
其次，LTCC技术采用低温共烧工艺，不仅节约能源，而且有利于保护器件结构和电性性能。
此外，LTCC技术具有较高的成型精度和加工速度，能够制作复杂形状和细小尺寸的腔体和微流道。
因此，LTCC腔体及微流道制作技术在微型传感器、微流体芯片、高频电路等领域有广泛的应用前景。
综上所述，LTCC腔体及微流道制作技术是利用LTCC材料制作微型腔体和微流道的一种方法。
基于LTCC技术的微波器件设计研究随着时代的不断发展，无线通讯已经成为人们生活中的一部分，而微波器件则是实现无线通讯不可或缺的一部分。
作为微波器件中的一种，LTCC技术在设计制造微波器件方面具备一定的优越性，本文将就基于LTCC技术的微波器件设计研究展开探讨。
一、LTCC技术简介LTCC技术是一种低温共烧陶瓷技术，是将多种不同性质的材料混合在一起，形成一种高强度、高韧性的陶瓷基质，再通过丝印、层压等方法加工成需要的具有一定精度和复杂度的电子器件。
LTCC技术生产的微波器件具有良好的高频性能、优良的排热性能以及耐高温等特点，因此在微波器件中有着广泛的应用。
二、基于LTCC技术的微波器件设计1. 隔离器LTCC技术能够实现多层陶瓷基质的叠加，因此可以设计出多路隔离器。
以3路隔离器为例，将左、中、右三路电磁波导分别在不同层中制作，其中左、中两路电磁波导在同一层中，右路电磁波导在相邻的层中，这样可以实现隔离效果。
2. 滤波器LTCC技术可以制作出滤波器，其中以带通滤波器为例。
通过在陶瓷基质中制作出谐振结构实现滤波的效果，同时可以根据不同的业务需要设计出不同的频带。
3. 天線同样，天线也是微波器件中的重要组成部分。
在LTCC技术的基础上，设计出双极化补偿天线，可以实现双极化信号的接收和传输。
三、基于LTCC技术的微波器件的应用目前，LTCC技术制作的微波器件已经在通讯、广播电视、雷达等领域得到了广泛的应用。
1. 通讯随着移动通讯技术的飞速发展，基站天线成为无线通讯中必不可少的组成部分。
而基于LTCC技术制作的基站天线，具备良好的高频性能和工艺可靠性，可以精细调节，因此已经广泛应用于移动通讯领域。
2. 广播电视宽带天线是广播电视中的重要组成部分，因其能够识别和接收HDTV、DTV等高清信号，可以向用户提供更加优质的视听效果。
而LTCC技术制作的宽带天线，具备良好的高频性能和设计精度，因此在广播电视领域成为优秀的选择。
