当前位置：文档之家 › 武科大烧结理论总结翻译

武科大烧结理论总结翻译

  • 格式：wps
  • 大小：1.16 MB
  • 文档页数：5

第一章
烧结定义：1. 烧结是一种粘结颗粒成一个连贯的热处理，主要的固体结构通过大众运输事件往往发生在原子尺度。

结合会提高强度和降低系统的能量。

2. 烧结是用来从金属或/和利用热能陶瓷粉体的密度控制的材料和部件的生产加工技术
烧结驱动力的总的界面能的降低：
相关术语:密度表面积颈项比收缩膨胀
致密化与粗话区别？Figure1.5
两种主要形式的液相烧结：瞬时、持续液相
烧结理论的问题/?
第二章烧结测量技术
1.压汞法它是一种含开孔网络的材料的孔隙大小分布估计方法。

2.泡点测试测量最大连通孔尺寸。

3.氦气测比重是衡量闭合孔隙率
显微结构：
烧结材料的微观结构特征参数，包括孔隙结构以及晶粒大小，晶粒取向，晶粒的形状，相对量的每个阶段，和连接或接触之间的相。

1）烧结颗粒直接成像是可能使用热台光学或电子显微镜。

2）定量显微镜提供了一种从抛光截面取自烧结材料中获取信息。

如何表达的尺寸变化？
正式，线性尺寸变化定义为Δ1／10，反映在初始绿色长度L0变化到最终的烧结长度Ls作为△L.如果烧结后的尺寸较大时，这一过程被称为肿胀和Δ1／10是积极的，而如果烧结后的尺寸小，过程被称为收缩和Δ1／10是负的。

测量表面面积的两个主要的分析技术，气体吸附和气体渗透性。

都需要一个开放的孔结构允许通过测试气体的访问。

热反应：
热测量在某些应用烧结材料是重要的，但很少使用的热性能随烧结。

然而，热特性做证明重要的反应烧结过程的理解。

例如，不同的热分析是在确定第一温度熔体形成液相烧结过程中的帮助。

对于相对相含量的测定X射线衍射，对浓度分布测定的电子探针分析。

总结：
许多重要的参数可以从微观结构的测定。

晶粒尺寸，确定的表面积，孔的尺寸或脖子的尺寸为函数的烧结时间和烧结温度对烧结动力学检查允许
第三章：固相烧结原理
——烧结形成固体颗粒之间的链接当被加热时！
-------链接去除自由表面减少表面能量，通过晶粒生长的晶粒边界区域的二次消除。

相应的温度是绝对的烧结温度对绝对的熔化温度。

大多数材料具有烧结温度在0.5和0.8之间的同源性。

因此，有两种形式：工业烧结致密化和那些专注于那些专注于加固不一定引起的尺寸变化。

初期烧结通常发生在加热的特点是快速增长间的脖子。

虽然有相当大的颈长，颈部的实际体积小，所以需要一个小的质量形成的脖子。

在中间阶段，孔隙结构变得光滑和发展相互关联的，近似圆筒形性质。

曲率和表面面积导致较慢的烧结的同时减少。

晶粒生长在中间阶段的烧结后部分发生是很常见的。

出现这些孤立的毛孔显示最后阶段的烧结致密化和慢。

初始阶段通常对应于一个大曲率梯度组织。

颈部尺寸比通常小于0.3，收缩率低（小于
3%），且粒度不大于初始粒径。

表面积仍然是至少50%的原始值。

在中间阶段，毛孔更平滑的密度通常是70和92%之间的理论。

晶粒生长发生在中间阶段后期，所以晶粒变得大于初始粒子。

在最后阶段的烧结，细孔球形密闭，晶粒长大明显，总孔隙度小于8%。

烧结假设：假设：在点接触，在等温条件下烧结的单一尺寸的球一个理想化的条件。

粗化和致密化：许多材料的烧结致密化颗粒之间形成的债券没有。

这是由于从表面运输到表面通过表面扩散或蒸发冷凝。

在粗化过程中气孔生长，而气孔收缩在致密化过程中。

从界面能作用在应力曲面在烧结系统被称为烧结应力。

物质传输机理：表面传输：表面扩散、蒸发凝聚
提及传输：体积扩散、晶界扩散、粘性流动、塑性流动
共同点：颈部长大区别：有无致密化
有几种可能的质量传输路径的烧结过程中，两个主要类别是表面运输，体积运输。

它是后者，在烧结过程中负责致密化，既有助于键合。

粘性流动烧结数据的玻璃球，在广场的脖子的尺寸
比（X / D）绘制的烧结时间为三温度。

Overview of mass transport processes
大多数烧结涉及多机制，在烧结过程中的显性转移。

塑性流动的青睐，在加热过程中的烧结温度，
包括位错的攀移和可能的位错滑移；它只是一个
短暂的过程，是不可持续的等温烧结。

晶体材料的烧结密度的晶界扩散，散装运输过程中体积扩散，和塑性流动。

通常情况下，体积扩散烧结系统中最活跃，但晶界扩散的活化能较低使得这种优势在许多情况下，颗粒间的晶界提供了一种有效的磁通路径，特别是在典型的活化能较低的光中，体积扩散进行比较非晶态材料，烧结机制通常是粘性流动，粘度下降，随着温度的升高。

小颗粒绿色，高密度，较高的温度和较长的时间通常会给更多的致密化。

表面的运输过程中的烧结致密化的后期阶段孔隙平滑迁移涉及。

高气压或那些形式的挥发性物种的烧结气氛中的反应物料的蒸发冷凝控制烧结的候选人。

减肥是蒸发冷凝的指示。

在反应气氛很高的蒸汽可以产生压力，造成相当大的表面面积损失在烧结过程中的致密化，无。

表面扩散也发生在颈部生长的表面面积损失，但不能诱导的收缩或致密化。

它是烧结和显微组织粗化的多种材料的初始因素，特别是那些与表面扩散的活化能较低。

有几种可能的质量传输路径的烧结过程中，两个主要类别是水陆运输，散货运输。

它是后者，在烧结过程中负责致密化，既有助于键合。

问题“：：
1。

在固相烧结的基本原理，并介绍了表面运输散装运输。

请指出这两种机制之间的相似性和差异，然后给他们的submechanisms分别。

2。

虽然烧结阶段之间没有明确的区别，有在每一个阶段的一些特点。

请详细描述每个阶段。

第四章：显微结构与性能的联系在固相烧结中
1）如图4.1所示，一个较高的烧结活性与较小的颗粒相关的。

如果粒径小于D1 D2，那里是烧结温度降低，其中T2＜T1，较低的烧结温度在一定的材料是有益的，尤其是那些蒸发或在高温下分解
粒子的形状---一个经常被忽视的参数内的粒子的粒径。

多晶颗粒有更多的晶界导致的质量流量；因此他们给快速烧结。

更高的生呸密度抑制晶界脱离气孔。

如图所示，在晶粒尺寸的变化，数量和尺寸的孔，以及一个下降的总孔隙率的烧结过程。

颗粒之间的接触点长成的脖子。

附聚物形式作为群集的小颗粒，烧
结成致密的区域，留下难以烧结之间的大
孔隙集群。

大孔之间的团聚，在附聚物的小
孔隙。

第五章：混合粉末的固相烧结
惰性粒子（不烧结的温度兴趣颗粒）降低烧结材料的有效体积。

此外，他们发挥约束作用对烧结应力在周围的基质，阻碍了致密化。

压力有助于致密化的约束应力在惰性粒子和防止裂缝的形成。

长时间的低温烧结使基体强化致密化之前，并有助于避免开裂。

在情况下，惰性相的粒径小，滞后的致密化不强。

加速烧结添加剂有效，必须满足几个条件。

第一，它必须在烧结过程中形成低熔点相。

第二，活化剂必须为基地的一个大的溶解度。

相反，基本应该为活化剂的低溶解度。

第三，活化剂的浓度必须超过其溶解度在基体材料在烧结温度。

第六章：
三个主要的问题是在液体中的溶解度，对固体颗粒的液体润湿，并在液固相扩散。

三阶段的致密化后所面临的液体形式：重排，溶液再沉淀，和最后阶段的烧结。

润湿，扩散，渗透，和偏析
结果在一个强大的表面致密化毛细力对固体在液体形式，使重排，致密化，和接触压
扁。

在这一章中，我们处理与弱化学反应的成分之间的系统。

因此，从液相表面张力是决定烧结速率的一个重要因素。

在这种情况下，三个主要的问题是在液体中的溶解度，
对固体颗粒的液体润湿，并在液固相扩散。

在一个典型的液相烧结过程中，烧结的四个阶段是普遍遭遇（影响参数）它是液体形成液的形成，这是由烧结材料的温度和成分的影响。

重排它控制的润湿，扩散和毛细力。

溶液再沉淀：是由在液体中的固体和液体的固体溶解度溶解度控制。

最后阶段在固液界面烧结界面能对最终的晶粒生长阶段的影响。

合集下载

钢铁烧结工作总结

钢铁烧结工作总结

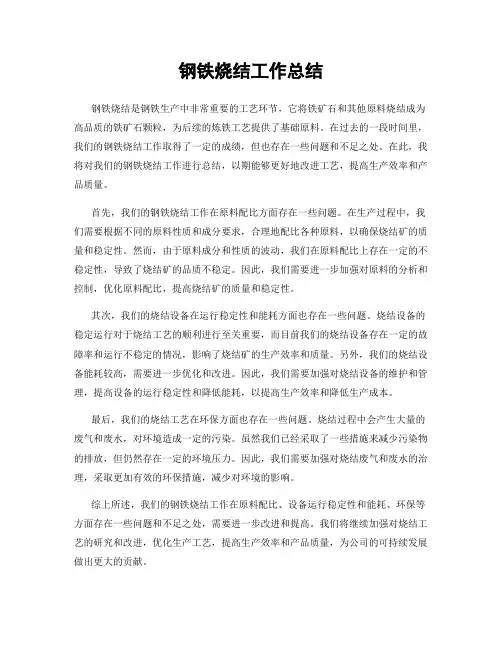

钢铁烧结工作总结钢铁烧结是钢铁生产中非常重要的工艺环节，它将铁矿石和其他原料烧结成为高品质的铁矿石颗粒，为后续的炼铁工艺提供了基础原料。

在过去的一段时间里，我们的钢铁烧结工作取得了一定的成绩，但也存在一些问题和不足之处。

在此，我将对我们的钢铁烧结工作进行总结，以期能够更好地改进工艺，提高生产效率和产品质量。

首先，我们的钢铁烧结工作在原料配比方面存在一些问题。

在生产过程中，我们需要根据不同的原料性质和成分要求，合理地配比各种原料，以确保烧结矿的质量和稳定性。

然而，由于原料成分和性质的波动，我们在原料配比上存在一定的不稳定性，导致了烧结矿的品质不稳定。

因此，我们需要进一步加强对原料的分析和控制，优化原料配比，提高烧结矿的质量和稳定性。

其次，我们的烧结设备在运行稳定性和能耗方面也存在一些问题。

烧结设备的稳定运行对于烧结工艺的顺利进行至关重要，而目前我们的烧结设备存在一定的故障率和运行不稳定的情况，影响了烧结矿的生产效率和质量。

另外，我们的烧结设备能耗较高，需要进一步优化和改进。

因此，我们需要加强对烧结设备的维护和管理，提高设备的运行稳定性和降低能耗，以提高生产效率和降低生产成本。

最后，我们的烧结工艺在环保方面也存在一些问题。

烧结过程中会产生大量的废气和废水，对环境造成一定的污染。

虽然我们已经采取了一些措施来减少污染物的排放，但仍然存在一定的环境压力。

因此，我们需要加强对烧结废气和废水的治理，采取更加有效的环保措施，减少对环境的影响。

综上所述，我们的钢铁烧结工作在原料配比、设备运行稳定性和能耗、环保等方面存在一些问题和不足之处，需要进一步改进和提高。

我们将继续加强对烧结工艺的研究和改进，优化生产工艺，提高生产效率和产品质量，为公司的可持续发展做出更大的贡献。

武汉理工大学考研材料科学基础重点 第10章-烧结

武汉理工大学考研材料科学基础重点 第10章-烧结

第九章烧结烧结定义：1、传统定义：（宏观定义）一种或多种固体粉末经过成型，在加热到一定温度后开始收缩，在低于熔点温度下变成致密、坚硬的烧结体的过程。

2、微观定义：由于固态中分子（或原子）的相互吸引，通过加热，使粉末体产生颗粒粘结，经过物质迁移使粉末产生强度并导致致密化和再结晶的过程。

第一节概述烧结的目的是把粉状材料转变为块体材料，并赋予材料特有的性能。

烧结得到的块体材料是一种多晶材料，其显微结构由晶体、玻璃体和气孔组成。

烧结直接影响显微结构中晶粒尺寸和分布、气孔大小形状和分布及晶界的体积分数等。

从材料动力学角度看，烧结过程的进行，依赖于基本动力学过程—-扩散，因为所有传质过程都依赖于质点的迁移。

一、烧结的定义压制成型后的粉状物料在低于熔点的高温作用下、通过坯体间颗粒相互粘结和物质传递，气孔排除，体积收缩，强度提高、逐渐变成具有一定的几何形状和坚固整个的过程。

二、烧结分类固相烧结是指松散的粉末或经压制具有一定形状的粉末压坯被置于不超过其熔点的设定温度中，在一定的气氛保护下，保温一段时间的操作过程。

所设定的温度称为烧结温度，所用的气氛称为烧结气氛，所用的保温时间称为烧结时间。

液相烧结也是二元系或多元系粉末烧结过程，但烧结温度超过某一组元的熔点，因而形成液相。

活化烧结和液相烧结可以大大提高原子的扩散速率，加速烧结过程，因而出现了把它们统称为强化烧结的趋势。

对松散粉末或粉末压坯同时施以高温和外压，则是所谓的加压烧结。

热压是指对置于限定形状的石墨模具中的松散粉或对粉末压坯加热的同时对其施加单轴压力的烧结过程。

热等静压是指对装于包套之中的松散粉末加热的同时对其施加各向同性的等静压力的烧结过程。

1、烧结与烧成烧结：仅指粉料经加热而致密化的物理过程烧成：包括粉料在加热过程中发生的一切物理和化学变化，例如：气体排除、相变、熔融；氧化、分解、固相反应等2、烧结和熔融烧结是在远低于熔融温度下进行的，至少有一组元处于固态熔融则所有组元转变为液相3、烧结与固相反应固相反应：至少有两个组份参加，产物不同于任一反应物烧结：可单或多组分，不发生化学反应，表面能推动下实现致密化的过程第二节烧结过程及机理一、烧结过程(一)烧结温度对烧结体性质的影响图5是新鲜的电解铜粉(用氢还原的)，经高压成型后，在氢气气氛中于不同温度下烧结2小时然后测其宏观性质：密度、比电导、抗拉强度，并对温度作图，以考察温度对烧结进程的影响。

烧结生产简介_中英文

烧结生产简介_中英文

烧结生产简介Brief introduction of Sintering一、烧结生产在钢铁工业中的地位和作用1、什么叫烧结？What is sintering?生产人造块矿的方法：烧结法和球团法。

Ways of making agglomerate materials: sintering and pelletizing.所谓烧结，就是将各种粉状的含铁原料，配入一定数量的燃料和溶剂，均匀混合，然后放在烧结设备上点火烧结。

在燃料产生高温和一系列物理化学反应的作用下，混合料中部分易溶物质发生软化和熔化，产生一定数量的液相，并润湿其它未熔化的矿石颗粒，在冷却过程中，液相将矿石颗粒粘结成块，这个过程就叫烧结。

所得的块矿成为烧结矿。

Put the powder material which contains Fe, together with amount of fuel and flux, mix them and put them on sintering equipments. After the burning of high temperatures and the chemical and physical reaction, some eutectic in the mixture will be softened or be melted, and amount of liquid phase comes out to wet other ore granules which are not be melted, during the cooling process, liquid phase make other ore granules into lumps, this process is called sintering. And the lump ores got from this process is called sintered ores.2、烧结生产在钢铁生产中的地位和作用随着钢铁工业的发展，天然含铁富矿从数量和质量上都不能满足高炉冶炼的需要，而大量含铁贫矿和多金属共生矿经选矿获得的高品位铁精矿和富矿粉不能直接入高炉冶炼，通过人造块矿方法解决了这一问题。

烧结理论

烧结理论

气孔消失
度，可粗略地将烧结过程大致分为烧结初期、烧结中期和烧结后期三个过程。烧结初期
表面扩散显著，其作用超过体积扩散并占主导地位，颗粒之间形成接触和烧结颈部长大，
体积收缩很小（仅为 1%左右）。烧结中期以晶界和晶格扩散为主，经历颗粒粘结和颈部
不断扩大过程，此时的连通孔洞发生闭合、孔洞圆滑和收缩，导致气孔率明显下降、体
根据以上结果可将铜粉的烧结过程分成以下几个阶段： （i）烧结前颗粒的堆积阶段：颗粒间彼此以点接触，部分相互分开，有较多的空隙（如 图 3-1a 所示）； （ii）颗粒间相互靠拢、键合和重排阶段。随温度升高和保温时间延长，图 3-1a 中的大 孔隙逐渐消失，气孔的总体积迅速减少，但颗粒间仍以点接触为主，其总表面积没有明 显缩小（图 3-1a 到 3-1b 的变化阶段）；
烧结过程是一个粉状物料在高温作用下排除气孔、经历体积收缩而逐渐变成具有明 显机械强度的烧结体的过程。因此，从宏观物性角度分析，通常可用线收缩率、机械强 度、电阻率、容重、气孔率、吸水率、相对密度（烧结体密度与理论密度比值）以及晶 粒尺寸等宏观物理指标来衡量和分析粉料的烧结过程。这也是早期烧结理论研究的实验 观测指标和主要内容。但是这些宏观物理指标尚不能揭示烧结过程的本质。在后来的烧 结理论研究中，建立各种烧结的物理模型，利用物理学等基础学科的最新研究成果，对 颗粒表面的粘结发展过程、伴随的表面与内部发生的物质输运和迁移过程，发生的热力 学条件和动力学规律，以及烧结控制等进行了大量的研究，现代的烧结理论的研究也得 以不断向前发展。
93
三、 烧结过程

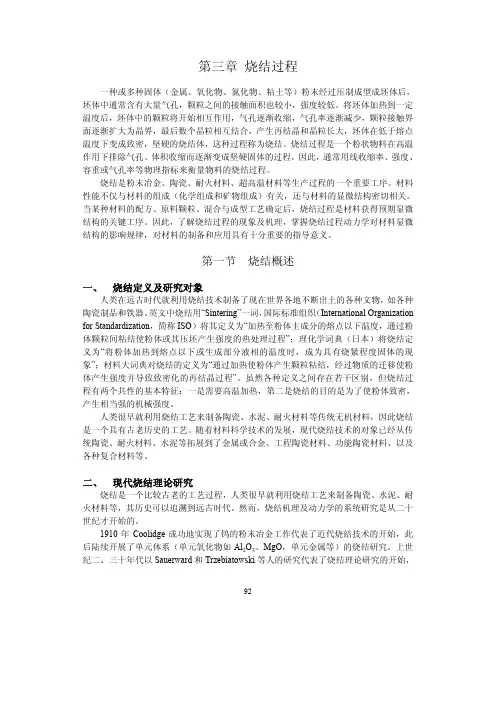

被烧结的对象是一种或多种固体（金属、氧化物、非氧化物类、粘土等）松散粉末， 它们经加压等成型方法加工成坯体（又称粉末压块，Compact），坯体中通常含有大量气 孔，一般约在 35%~60%，颗粒之间虽有接触，但接触面积小且没有形成粘结，因而强 度较低。将坯体放入烧成设备中，在一定的气氛条件下，以一定的加热速度将坯体加热， 到设定温度（低于主成分的熔点温度）并保温一定时间后，取出样品即可。上述烧结过 程中使用的气氛条件称为烧结气氛，使用的设定温度称为烧结温度，所用的保温时间成 为称为烧结时间。
