物理 欧姆定律的计算问题的专项 培优 易错 难题练习题及答案解析

一、初中物理欧姆定律问题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

2．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。

一、初中物理欧姆定律的实际应用问题1．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A．电流表示数变小，输出信号电压U ab变大B．电流表示数变大，输出信号电压U ab变大C．电流表示数变小，输出信号电压U ab不变D．电流表示数变大，输出信号电压U ab减小【答案】A【解析】【分析】【详解】BD．由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；AC．此时由欧姆定律的变形U=IR可知，R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A．2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B 、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B 可行，符合题意；C 、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C 可行，符合题意；D 、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R 1和R 2的阻值大小，故D 不可行，不合题意．故选ABC ．3．如图所示，电源电压不变，a 、b 为电流表或电压表，滑片P 在滑动变阻器R 3的中点，电路在工作时均安全。

只闭合S 1时，a 、b 均有示数；先闭合S 1，再闭合S 2，b 示数有变化。

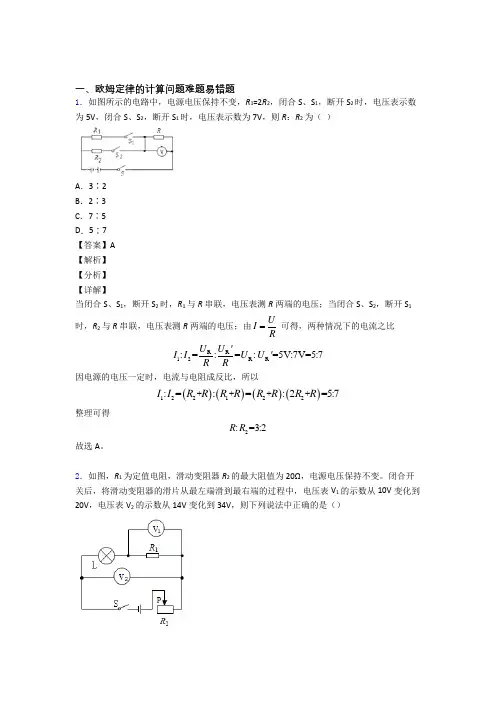

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R 1=2R 2，闭合S 、S 1，断开S 2时，电压表示数为5V ，闭合S 、S 2，断开S 1时，电压表示数为7V ，则R ：R 2为（ ）A ．3∶2B ．2∶3C ．7∶5D ．5∶7 【答案】A 【解析】 【分析】 【详解】当闭合S 、S 1，断开S 2时，R 1与R 串联，电压表测R 两端的电压；当闭合S 、S 2，断开S 1时，R 2与R 串联，电压表测R 两端的电压；由UI R=可得，两种情况下的电流之比 R R 12R R ===5V 7V=57U U I I U U R R''::::: 因电源的电压一定时，电流与电阻成反比，所以()()()()122122==2=57I I R R R R R R R R :+:++:+:整理可得2=32R R ::故选A 。

2．如图，R 1为定值电阻，滑动变阻器R 2的最大阻值为20Ω，电源电压保持不变。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V 1的示数从10V 变化到20V ，电压表V 2的示数从14V 变化到34V ，则下列说法中正确的是（）A ．电源电压为34VB ．电阻R 1的阻值为12ΩC ．电路中最小电流为1AD ．灯L 的阻值始终是4Ω【答案】AC 【解析】 【分析】 【详解】由图可知灯泡L 、定值电阻R 1与滑动变阻器R 2串联，电压表V 1测定值电阻R 1两端的电压，电压表V 2测灯泡L 与定值电阻R 1两端的电压，所以灯泡两端电压等于电压表V 2的示数减去电压表V 1的示数。

A ．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V 2的示数即为电源电压是34V ，故A 项正确；BC ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V 1的示数是10V ，电压表V 2的示数是14V ，根据串联分压的特点可知滑动变阻器两端分得的电压为R 2234V 14V 20V U U U =-=-=由UI R=可得通过电路最小电流 R 2220V1A 20ΩU I R ===小 由UI R=可得定值电阻R 1的阻值 1110V 10Ω1AU R I ===小 故B 项错误，C 项正确；D ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A ，电压表V 1的示数是10V ，电压表V 2的示数是14V ，则灯泡两端电压为L 2114V 10V 4V U U U =-=-=由UI R=可得此时灯泡L 的电阻 L L 4V4Ω1AU R I ===小 当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V 1的示数是20V ，电压表V 2的示数是34V ，则灯泡两端电压为L 2134V 20V 14V U U U '''=-=-=由UI R=可得此时电路电流1 120V2A 10ΩUIR'===大则由UIR=可得此时灯泡L的电阻LL14V7Ω2AURI''===大电路通过电流最大、最小时灯泡L的阻值不同，故D项错误。

一、初中物理欧姆定律问题1．如图是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x ＝212I I I -R 0 B ．R x ＝201I R I C ．R x ＝2012I R I I - D ．R x ＝121I I I -R 0 【答案】C【解析】【分析】【详解】 由电路图可知，当开关S 、S 1闭合，开关S 2断开时，R 0与R x 并联，电流表测干路的电流，记为I 1，当开关S 、S 2闭合，开关S 1断开时，R 0与R x 并联，电流表测R 0支路电流，示数为I 2，因并联电路中干路电流等于各支路电流之和，所以，通过R x 的电流：I x ＝I 1-I 2，因并联电路中各支路两端的电压相等，电源的电压：U ＝I 2R 0，，则R x 的阻值：R x ＝2012I R I I - 故选C 。

2．如图所示是某车间自动除尘装置的简化电路图。

空气中尘埃量较少时，光源发出来的光被挡板挡住了。

当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。

若图中a 、b 一个是除尘器，一个是指示灯，则下列说法正确的是（ ）A．电磁继电器利用电磁感应原理工作B．光敏电阻的阻值随光照强度的增大而增大C．控制电路的电流随光照强度的增大而增大D．a是指示灯，b是除尘器【答案】CD【解析】【分析】【详解】A．电磁继电器是利用电流的磁效应原理工作的，A错误；BC．由题意可知，衔铁被吸下，说明电磁铁的磁性增强了，电路中的电流变大，电源电压不变，根据URI可知，电路中的电阻变小，即光敏电阻的阻值变小，这时光照强度是增强的，所以光敏电阻的阻值随光照强度的增大而减小，控制电路的电流随光照强度的增大而增大，B错误、C正确；D．当空气中尘埃量达到一定值时，除尘器开始工作，衔铁是被吸下的，这时b接入电路，a没有接入电路，所以b应该是除尘器，a是指示灯，D正确。

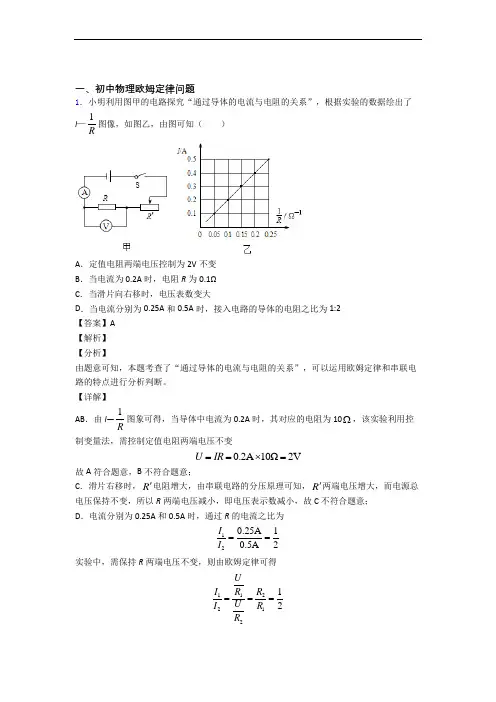

一、初中物理欧姆定律问题1．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为120.25A10.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得11221212UI R RUI RR===由上式可得1221RR=故D不符合题意。

故选A。

2．如图甲是一个用电压表的示数反映温度变化的电路图，其中电源电压U=4.5 V，电压表量程为 0～3 V，R0是阻值为200 Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示。

闭合开关 S，下列说法正确的是（）A．环境温度越高，电压表的示数越小B．电压表示数的变化范围 0~3VC．此电路允许的最高环境温度为 80℃D．环境温度越高，R1消耗的电功率越大【答案】C【解析】【分析】【详解】由电路图可知，R1与R0串联，电压表测R0两端的电压；A．由图乙可知，环境温度越高时，热敏电阻R1的阻值越小，电路中的总电阻越小，由UIR=可知，电路中的电流越大，由U IR=可知，R0两端的电压越大，即电压表的示数越大，故A错误；B．由图乙可知，R1与t的关系为一次函数，设1R kt b=+把R1=250Ω、t=20℃和R1=200Ω、t=40℃代入可得250Ω20k b=⨯+℃，200Ω40k b=⨯+℃解得k=-2.5Ω/℃，b=300Ω，即1( 2.5Ω/300R t=-⨯+℃)℃当t=0℃时，热敏电阻的阻值R1=300℃，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流101 4.5V=0.009A 200Ω+300ΩU I R R=+=此时电压表的示数0100.009A 200Ω 1.8V U I R ==⨯=所以，电压表示数的变化范围为1.8V ～3V ，故B 错误；C ．当电压表的示数'03V U =时，热敏电阻的阻值最小，测量的环境温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流'0203V =0.015A 200ΩU I R ==因串联电路中总电压等于各分电压之和，所以，此时热敏电阻两端的电压10 4.5V-3V=1.5V U U U '=-=则此时热敏电阻的阻值112 1.5V=100Ω0.015AU R I '== 由图像可知，此电路允许的最高环境温度为80℃，故C 正确； D ．热敏电阻的阻值为R 1时，电路中的电流01UI R R =+R 1消耗的电功率()()22222111222222001100110101010101111(2244)U U U U U P I R R R R R R R R R R R R R R R R R R R R R R R ======++-++++-+当R 1=R 0=200Ω时，热敏电阻消耗的电功率最大，因环境温度升高时，热敏电阻的阻值从300Ω减小到100Ω，所以，R 1消耗的电功率先增大后减小，故D 错误。

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．电路消耗总功率允许的变化范围为l.2W~3WD．变阻器R2接入电路的阻值允许变化范围为2Ω~10Ω【答案】D【解析】【分析】滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最大时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别求出电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化。

【详解】由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；AB．由题意知，当电压表的最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端的电压U1=3V，由欧姆定律可得此时电路中的电流：1 2113V0.3A 10ΩUI I IR=====，因此电路中的最小电流为0.3A，故B错误；电阻R1消耗功率最小功率：1min13V0.3A0.9WP U I==⨯=，故A错误；C．电路消耗的最小功率：min 6V0.3A 1.8WP UI==⨯=；故C错误；D．此时滑动变阻器接入电路中的电阻最大：2max 2max3V10Ω0.3AURI===；当电路中的电流最大为0.5A 时，滑动变阻器接入电路中的电阻最小，由欧姆定律可知此时电路中的总电阻最小：min max 6V12Ω0.5AU R I ===总， 滑动变阻器接入电路中的电阻最小：min 1min 12Ω10Ω2ΩR R R =-=-=2总，则变阻器R 2接入电路的阻值允许变化范围为2Ω~10Ω，故D 正确。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．两江的物理大组长在测完电阻后，把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A、B分别为小灯泡和定值电阻的I U-图象，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WC．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。

【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。

【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。

2．如图所示，电源电压不变，a、b、c为电流表或电压表。

滑动变阻器最大阻值为R3，先闭合S1再闭合S2，发现b表和c表的读数均有明显变化。

一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。

则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。

当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。

2．如图，电源电压保持不变，闭合开关S 。

将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。

下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。

A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。

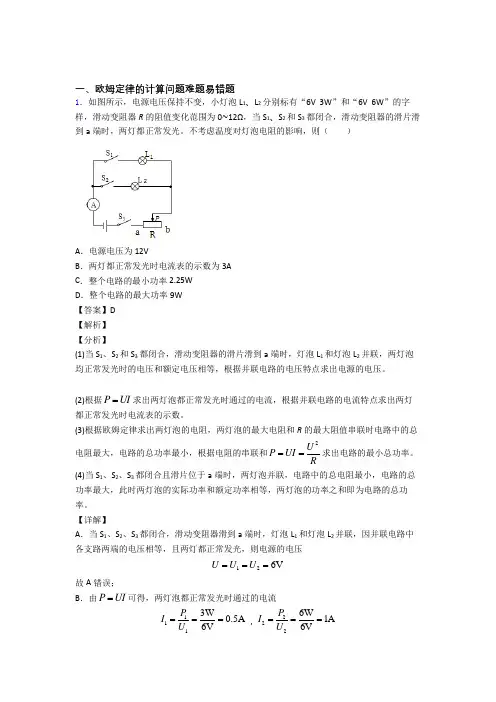

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。

不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。

(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。

(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。

(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。

【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。

一、欧姆定律的计算问题难题易错题1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

2．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。

闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。

在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【答案】C 【解析】 【分析】 【详解】A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ， U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意； B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B正确，不符合题意；C．当开关S、S2闭合，断开S2时，电路为R2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I大=3A时，电路消耗的电功率最大，则：P大=UI大=11V×3A=33W，故C错误，符合题意；D．当闭合开关S，断开S1和S2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L小+I小(R1+ R2)= U L小+I小(R1+4 R1)= U L小+ I小×5 R111V= U L小+ I小×25Ω，由图象可知，当I小=0.4A，U L小=1V符合，则电路的最小电功率：P小=UI小=11V×0.4A=4.4W，故D正确，不符合题意。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。

2．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。

一、初中物理欧姆定律问题1．如图所示，电源电压保持不变。

闭合开关S后，当移动滑动变阻器R2滑片P的位置时电流表A1示数与电流表A2示数的比值变大，则( )A．电压表V示数与电流表A1示数的比值变小B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电压表V示数与电流表A2示数的乘积变小【答案】D【解析】【详解】从图中可以看到，这是一个并联电路，当移动滑动变阻器R2滑片P的位置时，电阻R1两端的电压大小等于电源电压，大小不变，电阻阻值不变，那么根据UIR=可知，流过电阻R1的电流大小不变，即电流表A1示数不变，而电流表A1示数与电流表A2示数的比值变大，这说明了电流表A2示数在变小，根据URI=可知，电阻R2的阻值在变大；A．电压表V示数等于电源电压大小，即示数大小不变，由上述可知电流表A1示数不变，那么电压表V示数与电流表A1示数的比值也不变，A项不合题意；B．由上述可知，电压表V示数不变，电流表A1示数也不变，B项不合题意；C．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的比值在变大，C项不合题意；D．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数的乘积在变小，选项D符合题意。

2．为了测出未知电阻R x的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．B．C ．D ．【答案】BD【解析】【详解】A．开关S1闭合，S2断开时R0和R x串联，电流表可以测出通过R x的电流I x；S2闭合时为R x 的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻。

故A不符合题意；B．开关S1闭合，S2接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S2接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，电压则为电源电压，根据欧姆定律求出电阻。

一、欧姆定律的计算问题难题易错题1．两灯L 1和L 2规格分別为“6V ，3W ”和“3V ，3W ”，忽略灯丝电阻变化，则下列说法正确的是（ ）A ．两灯L 1和L 2灯丝电阻之比为2：1B ．两灯串联，电路两端允许加的最大电压为9VC ．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为1.0AD ．两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比为1：4 【答案】D 【解析】 【分析】 【详解】A ．根据2U P R=可知，两灯L 1和L 2灯丝电阻之比是()()22221212126V 3V :::4:13W 3W U UR R P P === 两灯L 1和L 2灯丝电阻之比是4:1，A 错误；B ．两灯串联，假设电路两端允许加的最大电压为9V ，根据上述可知，灯L 1的电压是149V 7.2V 5U =⨯=灯L 2的电压是219V 1.8V 5U =⨯=灯L 1的电压已经超过其自身的额定电压，这样不符合安全要求，所以两灯串联，电路两端允许加的最大电压不能是9V ，B 错误；C ．两灯并联，当一盏灯正常发光时，假设是灯L 1正常发光，那么电源电压是6V ，灯L 2的电压是6V ，这已经超过灯L 2的额定电压，灯L 2会被烧坏；假设是灯L 2正常发光，那么电源电压是3V ，灯L 1的电压是3V ，由题意可知，灯L 1的电阻大小是()216V 12Ω3WR == 那么流过灯L 1的电流大小是13V0.25A 12ΩI == C 错误；D ．根据2U P R=可知，两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比是2212121211:::1:4U U P P R R R R === 实际功率之比为1：4；D 正确。

故选D 。

2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。

其中R 1是光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，这时自动计数器会计数一次。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持12V 不变，小灯泡L 上标有“6V 3W ”字样，滑动变阻器最大电阻值R =48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）A ．要使电压表的示数增大1V ，小灯泡L 两端的电压就会减小1VB ．当滑片P 移到最右端时，通电100s 滑动变阻器消耗的电能是192JC ．当滑片P 移到变阻器的中点时，小灯泡L 正常发光D ．当滑片P 移到变阻器的中点时，电阻R 的实际功率是3.6W【答案】B【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，电压表测的是小灯泡L 两端的电压，所以电压表的示数增大1V ，小灯泡L 两端的电压也会增大1V ，A 错误；B ．可知，小灯泡L 的电阻是()22L L L 6V 12Ω3W U R P === 这是一个串联电路，电路中的电流大小是L 12V 0.2A 48Ω12ΩU I R R ===++ 通电100s 滑动变阻器消耗的电能是 ()220.2A 48Ω100s 192J W I Rt ==⨯⨯=B 正确；C ．当滑片P 移到变阻器的中点时，电路中的电流大小是'L 12V 1A 124Ω12Ω32U I R R ===++小灯泡L 的电压是 ''L L 1A 12Ω4V 3U I R ==⨯= 小灯泡不会正常发光，C 错误；D ．当滑片P 移到变阻器的中点时，电路中的电流大小是1A 3，变阻器接入电路的电阻大小是24Ω，则滑动变阻器R 的实际功率是()22'11A 24Ω 2.7W 23P IR ⎛⎫⎛⎫==⨯≈ ⎪ ⎪⎝⎭⎝⎭ D 错误；故选B 。

2．如图所示电路图，把端点A 、B 接在电压U 不变的电源两端，只闭合开关S 1，电压表的示数为U 1，电流表A 1的示数为I 1；把端点C 、D 接同一电源两端，只闭合开关S 2，电压表的示数为U 2，电流表A 2的示数为I 2；把端点A 、D 接同一电源两端，只闭合开关S 1，电压表的示数为U 3，电流表A 1的示数为I 3；把端点B 、C 接同一电源两端，只闭合开关S 2，电压表的示数为U 4，电流表的示数为I 4。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R。

若只闭合开关S1，将滑动变阻器的滑片P 置于A端时，电压表V1示数为U1，电压表V2示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1示数为U1′，电压表V2的示数为U2′，电流表A1的示数为0.4A。

已知：U1:U1′＝1:2，U2:U2′＝3:1，R2＝3Ω。

以下说法错误的是（）A．R1的电阻为2ΩB．电源电压为6VC．当开关都闭合，电路消耗的最小功率为30WD．只闭合开关S1时，电路消耗的最大功率为7.2 W【答案】C【解析】【分析】【详解】若只闭合开关 S1时，电路如下图甲所示，将滑动变阻器的滑片P 置于A端时，变阻器连入电路的电阻为0，简化后的电路如下图乙所示。

此时，R1、R2两端电压分别为U1、U2。

将滑动变阻器的滑片 P 移至 B端时，电路如下图所示此时，R2两端电压为U2′，变阻器和R1两端的总电压为U1′。

可知，R2两端电压U2′为1.2V。

此时，电流表示数为I丙=0.4A，R2＝3Ω，据U IR根据U 2:U 2′＝3:1结合U 2′为1.2V ，可以推得U 2为3.6V 乙图中，电流表示数I 乙为22 3.6V1.2A 3U I R ===Ω乙 已知U 1:U 1′＝1:2根据欧姆定律，有111()2I R I R R =+乙丙即111.2A 10.4A ()2R R R ⨯=⨯+整理得15R R =乙图中，电流表示数为1.2A ，根据欧姆定律有21UI R R =+乙即11.2A 3UR =Ω+……①丙图中，电流表示数为0.4A ，根据欧姆定律有21UI R R R =++丙即110.4A 35UR R =Ω++……②结合①②，有16V2U R ==Ω则1510R R ==Ω只闭合开关S 1时，当变阻器滑片在A 端时，电路中电阻最小，电路总功率最大，为6V 1.2A 7.2W P UI ==⨯=当所有开关都闭合时，电路为三个用电器并联，当变阻器连入电路中电阻为其最大阻值时，电路的总功率最小，为2222221212(6V)(6V)(6V)=33.6W 3102U U U P P P PR R R =++=++++=ΩΩΩ滑滑 故选项A 、B 、D 正确，不符合题意；选项C 错误，符合题意。

一、初中物理欧姆定律问题1．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（ ）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B【解析】【分析】【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则：图1中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1；图2中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1；故A 、C 、D 不符合题意，B 符合题意。

故选B 。

2．在如图所示的电路中，电源电压U 保持不变，R 1，R 2，R 3为定值电阻．移动滑动变阻器的滑片，使电压表V 1，V 2的示数分别增大△U 1，△U 2，在这个过程中（ ）A ．△U 2 △U 1B ．通过电阻R 1的电流增加△U 1／R 1C ．通过电阻R 2的电流减小△U ２／R ３D ．电阻 R 3两端的电压增大△U 2【答案】ABC【解析】【分析】【详解】A ．根据串联电路电压的规律有： U =U 1+U R2+△U R3，即原来：U 1=U -（U R2+△U R3）-----①，移动滑片后，U 1′=U -（U R2′+△U R3′）----②②-①得：U 1′-U 1=（U R2+△U R3）-（U R2′+△U R3′）=（U R2-U R2′）+（△U R3-△U R3′）=△U R2+△U R3， 即：△U 1=△U R2+△U R3---③，根据串联电路各部分电压之和不变，故：△U 2=△U R3----④，由③④得：△U 2＜△U 1故A 正确；B ．由欧姆定律，原来通过R 1的电流：I 1=11U R ------⑤ 移动滑片后：I 1′='11U R -----⑥ ⑥-⑤得：I1′-I1='11 UR-11UR='111U UR；故通过电阻R1的电流增加△I1=11UR，故B正确；CD．由串联电路电压的规律，R3两端电压减小△U2，故D错误；类似B选项，故通过R3两的电流减小23UR，由串联电路的规律，流经R2、R3的电流相等，故通过电阻R2的电流减小23UR，故C正确．3．如图所示电路，电源电压保持不变，灯丝电阻不随温度变化。
