同步分流马达的作用同步分流马达是由电动机和泵组成的一种机械装置，其作用是将两个或多个液压缸的运动实现同步，并能够保持同步。
同步分流马达在液压系统中起到非常重要的作用，让我们来看看它的具体作用。
1. 实现同步运动同步分流马达在液压系统中最基本的作用就是实现同步运动。
在液压系统中，如果需要多个液压缸按照同样的速度、同样的方向进行运动，那么就需要使用同步分流马达来实现。
马达可以将液压油平均地分配到多个液压缸中，从而使得多个液压缸的运动具有相同的速度和方向，可以保证同步。
2. 保持同步同步分流马达除了能够实现同步运动外，还能够保持同步。
在液压系统中，很多情况下需要让多个液压缸保持同步，这时同步分流马达的作用就非常明显。
当液压缸开始移动时，同步分流马达会自动控制液压油的分配，使得液压缸的运动始终是同步的。
这种保持同步的功能对于液压系统的正常运行来说非常关键。
3. 提高液压系统的效率同步分流马达在液压系统中还可以提高系统的效率。
当液压系统中有多个液压缸需要运动时，如果没有同步分流马达的话，每个液压缸都需要独立地接受液压油的供应。
这样就会导致供油不均衡，造成液压系统的效率降低。
而同步分流马达能够平均地将液压油分配给多个液压缸，从而提高系统的效率。
4. 加强系统的稳定性同步分流马达在液压系统中还能够加强系统的稳定性。
在液压系统中，有些液压缸的运动可能非常缓慢，而有些液压缸的运动速度则比较快，这样就容易造成系统的不稳定。
但是同步分流马达能够控制液压油的分配，使得各个液压缸的运动速度保持一致，这样就能够加强系统的稳定性。
总的来说，同步分流马达在液压系统中具有非常重要的作用。
它能够实现同步运动，保持同步，提高系统的效率和加强系统的稳定性，为液压系统的正常运行提供了有力的保障。
A6VM107HA2T液压马达是一种高性能液压传动元件，其控制原理是通过调节液压流入和流出来控制马达的转速和扭矩。
该液压马达广泛应用于工程机械、农业机械、船舶和其他领域，具有结构紧凑、功率密度高、负载能力强等优点。
下面将从控制原理、工作原理和优点三个方面对A6VM107HA2T液压马达进行详细介绍。
一、控制原理1. 调节液压流量液压马达的转速和扭矩是由液压流量大小决定的。
通过控制液压泵的输出流量，可以实现对液压马达的转速和扭矩的精确控制。
2. 控制液压压力液压马达的输出扭矩与液压压力呈正相关关系，因此通过调节液压系统的工作压力，可以控制液压马达的输出扭矩大小。
3. 控制液压阀门通过控制液压阀门的开启和关闭，可以实现对液压马达的启停和转向控制。
不同的液压阀门组合可以实现各种复杂的控制功能。
二、工作原理1. 液压马达内部结构A6VM107HA2T液压马达采用轴向柱塞式结构，具有高功率密度、高工作压力、高转速等特点。
其内部包括柱塞、缸体、定子、转子等关键部件。
2. 工作过程液压流经液压马达的柱塞腔，驱动柱塞在柱塞腔内运动，从而带动转子旋转。
通过改变液压流入和流出的方式，可以实现对液压马达的转速和扭矩的控制。
三、优点1. 结构紧凑A6VM107HA2T液压马达采用轴向柱塞式结构，具有体积小、功率密度高的优点，适用于对安装空间有限的设备。
2. 功率密度高液压马达在相同体积下可以输出更大的功率，能够满足对功率密度要求高的设备。
3. 负载能力强液压马达具有较大的输出扭矩和较高的工作压力范围，适用于对负载要求严格的工程机械和船舶等设备。
A6VM107HA2T液压马达是一种性能优异的液压传动元件，其控制原理清晰明了，工作稳定可靠，具有广泛的应用前景。
随着工程技术的不断进步，液压传动技术将发挥越来越重要的作用，A6VM107HA2T液压马达将在各个领域展现出更广阔的应用空间。
控制原理与工作原理的结合是A6VM107HA2T液压马达能够高效工作的关键。
液压同步分流马达工作原理1. 前言说到液压，大家肯定会想到那些咕噜咕噜转的机器，没错，液压就是那个让重物轻松抬起的“魔法”。
今天我们要聊的，是一种特别的液压设备——液压同步分流马达。
听起来高大上，但其实它的原理也并不复杂，就像妈妈教你做菜，只要掌握了要点，基本上就能手到擒来。
别急，咱们慢慢来，一步一步捋顺它的工作原理。
2. 液压同步分流马达的基本原理2.1 什么是液压同步分流马达？液压同步分流马达，顾名思义，就是把液压能转化为机械能的设备，但它还有个特别之处，就是它能保持多个马达之间的同步工作。
就像一群舞蹈演员在舞台上齐心协力跳舞，要是一个人跳得慢，大家就得跟着拖后腿，不好看嘛！这马达就是确保大家都能“舞动起来”的关键。
2.2 它是怎么工作的？说到工作原理，其实它也没啥高深莫测的。
液压油通过管道流入马达内部，马达里的转子就像被施了魔法一样开始转动。
为了保持同步，这个马达设计了特别的结构，让每个转子都能接收到同样的液压油，从而确保每个转子的转速一致，真是个“团队合作”的好榜样！这种分流设计可以确保机器运行的稳定性和可靠性，防止出现“打架”的情况。
3. 液压同步分流马达的应用3.1 广泛的应用领域液压同步分流马达可不是小打小闹的角色，它在很多地方都能看到，比如建筑工地、矿山开采、冶金行业等等。
想象一下，在建筑工地上，吊车把重重的钢筋吊到高空，吊车的马达里就可能用的就是这种分流马达，让吊起的每一根钢筋都能平稳升降，真是“稳如老狗”啊！3.2 为何选择它？那么，为什么那么多地方都在用这个马达呢？首先，它的同步性能超级好，可以确保在复杂的工况下，各个部分都能协调一致，减少了设备的磨损。
其次，液压同步分流马达的操作简单，维护起来也不麻烦，基本上就像给车子加油，轻松又省心。
最后，这种马达的能效比也相当高，能让你在省电的同时，完成更多的工作，简直是“事半功倍”！4. 结尾说了这么多，液压同步分流马达其实就是个靠谱的“团队小助手”。
液压变量泵(马达)变量调节原理与应用
液压变量泵（马达）是液压传动中一种常用的液压元件，它有着广泛的应用范围和较高的性能指标。
液压变量泵（马达）的可变容积能力是其最大的特点之一，而其变量调节原理与应用则是实现这一特点的关键。
一、变量调节原理
液压变量泵（马达）的可变容积主要通过改变工作腔内有效容积实现。
这种有效容积的变化可以通过机械、液压或电控手段来实现，形成了不同的变量调节方式。
目前主要有以下几种方式：
1. 机械式变量调节
机械式变量调节主要通过改变可变容积泵或马达的偏心距或液压缸路程，实现泵或马达的输出流量调节。
此种方式调节简单，但调节范围较小、调节量不稳定，适用范围较窄。
以上三种方式各有优劣，应根据液压传动系统的实际需要选择适合的变量调节方式。
二、应用
液压变量泵（马达）是液压传动中实现定量供油的重要元件，其可变容积的特点使得其能够适应不同的负载需求，进而实现更高的效率和更低的能耗。
液压变量泵（马达）广泛应用于各种液压传动系统中，如工程机械、农业机械、船舶、飞机和机床等领域。
液压变量泵（马达）的特点决定了其在液压传动中具有广泛的应用前景。
未来，液压变量泵（马达）会更加普及化，应用范围更加广泛，同时为了适应能源的节约和减排等要求，高性能、高效率、节能的液压变量泵（马达）将成为液压传动领域的主流趋势。

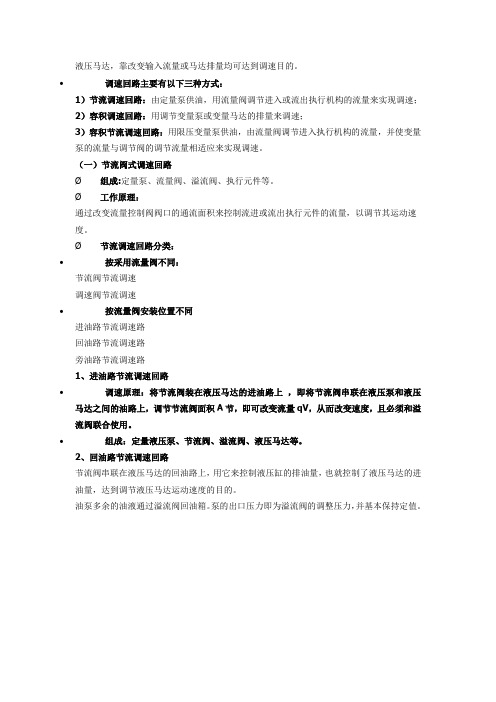

液压马达，靠改变输入流量或马达排量均可达到调速目的。
•调速回路主要有以下三种方式：
1）节流调速回路：由定量泵供油，用流量阀调节进入或流出执行机构的流量来实现调速；
2）容积调速回路：用调节变量泵或变量马达的排量来调速；
3）容积节流调速回路：用限压变量泵供油，由流量阀调节进入执行机构的流量，并使变量泵的流量与调节阀的调节流量相适应来实现调速。
（一）节流阀式调速回路
Ø组成:定量泵、流量阀、溢流阀、执行元件等。
Ø工作原理：
通过改变流量控制阀阀口的通流面积来控制流进或流出执行元件的流量，以调节其运动速度。
Ø节流调速回路分类：
•按采用流量阀不同：
节流阀节流调速
调速阀节流调速
•按流量阀安装位置不同
进油路节流调速路
回油路节流调速路
旁油路节流调速路
1、进油路节流调速回路
•调速原理：将节流阀装在液压马达的进油路上，即将节流阀串联在液压泵和液压马达之间的油路上，调节节流阀面积A节，即可改变流量qV，从而改变速度，且必须和溢流阀联合使用。
•组成：定量液压泵、节流阀、溢流阀、液压马达等。
2、回油路节流调速回路
节流阀串联在液压马达的回油路上，用它来控制液压缸的排油量，也就控制了液压马达的进油量，达到调节液压马达运动速度的目的。
油泵多余的油液通过溢流阀回油箱。
泵的出口压力即为溢流阀的调整压力，并基本保持定值。
液压马达用法
1、液压马达通常允许在短时间内超过额定压力20%-so%的压力下工作，但瞬时更高压力不能和更高转速同时出现。
2、液压马达的回油路背压有一定限制，在背压较大时，必须设置泄漏油管。
3、通常不应使液压马达的更大转矩和更高转速同时出现。
实际转速不应低于马达更低转速，以免出现爬行。
当系统要求的转速低，而马达在转速、转矩等性能参数不易满足工作要求时，可在马达及其驱动的主机间增设减速机构。
为了在极低转速下平稳运行，马达的泄漏必须恒定。
4、为了防止作为泵工作的制动马达发生汽蚀或丧失制动能力，应保证此时马达的吸油口有足够的补油压力，它可以通过闭式回路中的补油泵或开式回路中的背压阀来实现；当液压马达驱动大惯量负载时，应在液压系统中设置与马达并联的旁通单向阀补油，以免停机过程中惯性运动的马达缺油。
5、对于不能承受额外轴向和径向力的液压马达，或者液压马达可以承受额外轴向和径向力，但负载的实际轴向和径向力大于液压马允许的轴向力或径向力时，应考虑采用弹性联轴器连接马达输出轴和工作机构。
需要低速运转的马达，要核对其更低稳定转速。
6、需长时间锁紧马达，以防负载运动，应在马达轴上使用弹簧加载液压释放机械制动器。
7、液压马达运行中出现故障后不应随便拆解。
液压马达的原理及应用液压马达的原理液压马达是一种将液压能转换为机械能的装置，它采用液压力做为原动力来实现转动动作。
液压马达是液压系统中的关键元件之一，广泛应用于各种机械设备和工业领域中。
液压马达的主要原理是利用液体的压力能将动能转换为机械能。
一般来说，液压马达由马达壳体、分配器、转子和输出轴等部分组成。
液压马达的工作过程大致如下：1.液体从分配器进入液压马达的腔室。
2.液体压力作用于转子上，产生一个力矩。
3.转子沿着其轴线旋转，并传递动力。
4.输出轴上的机械能可用于驱动其他机械设备。
液压马达的应用液压马达具有以下几个主要的应用领域：工业机械设备液压马达广泛应用于各种工业机械设备中，如：•液压挖掘机：液压马达作为驱动力来控制挖斗的旋转，提高工作效率。
•液压起重机：液压马达用于提升和转动货物，实现起重作业。
•冶金设备：液压马达用于驱动轧制机械、剪切机等设备，提供精确的控制力。
农业机械设备液压马达在农业机械设备中也有广泛应用，如：•拖拉机：液压马达用于驱动割草机、收割机等农业设备。
•农业喷灌机：液压马达用于驱动灌溉系统的旋转喷头，实现自动喷灌。
航空航天在航空航天领域，液压马达用于驱动飞机的起落架、舵机等部件。
其优点是可靠性高、重量轻、功率密度大。
叉车液压马达在叉车中的应用非常普遍，主要用于驱动叉臂的上下和扩展动作，提供强大的动力支持。
汽车及其他交通工具液压马达也被应用于汽车和其他交通工具中，如：•汽车：液压马达用于驱动电动转向器、后舱盖等部件。
•平板火车：液压马达用于驱动转向架的转向。
液压马达的优势液压马达相对于其他类型的马达具有以下优势：1.高功率密度：液压马达的功率密度相对较高，能够提供较大的输出功率。
2.大扭矩瞬时转矩：液压马达可以产生较大的瞬时转矩，适用于一些需要突然加速和停止的应用。
3.可靠性高：液压马达结构简单、寿命长，耐受恶劣工作环境，可靠性高。
4.可以逆转：液压马达可以逆转，实现正转和反转，灵活性高。
液压泵和马达的安装，调试及维修（叶片泵，内啮合齿轮泵，径向柱塞马达，内啮合齿轮泵）RC 07080/07.05替代对象： 02.031/21. 2.一般说明–产品样本中的技术数据–调试液压系统的一般说明–下面的安装和操作注意事项安装–可能会在从库房取出的泵上形成树脂。
必须使用溶剂进行清除。
然后，必须更新润滑膜。
对于难燃油液，不需要采取特殊措施。
1.1 要保证泵和马达的正常工作，请遵照下列信息：–吸油侧真空压力或供油压力必须在制造商指定的限制之内，而且必须考虑有可能安装的过滤器和阀。
–注意吸油管不能有泄漏。
–吸油管中的流速不应超过 0.5 m/s。
–将管道端部切成小于 45°，装在距油箱底部至少是 2.5 倍管径的位置，防止从油箱底部吸入沉淀物。
2.3.2 泄漏排泄管道–使用足够大的公称规格宽度，以使壳体中的背压保持在允许的限制内。
–安装管路时，请确保壳体完全装满油液，同时注意避免虹吸效应。
–到油箱的无压力回流–通过使油液流向油箱壁，可实现液压油的充分冷却和沉淀。
–请确保与温度开关有足够的距离。
2.1 冲洗2.2 安装–遵照图和/或说明–确保无应力安装–对于发动机，请确保基础水平2.3 管路和连接2.3.1 吸油管–根据制造商的说明设计和装配管路。
2.3.3 安装说明–为了防止起泡，所有管路必须置于最低允许液面以下至少 2.5 倍管径的距离，至少保证 100 mm。
–泄漏排泄管道的安装要高于吸油管路，并且要采取预防措施保证回油无法再直接被吸入。
3.3 充液–类型为 V3，V4，PV7，PVV 和 PVQ 的泵是自吸式的，壳体无需充液。
必须在调试前对内啮合齿轮泵进行充液！对于所有其它的泵，请验证是否必须对壳体进行充液。
–因此，安装吸油管路，回流管道和泄漏排泄管道的端部3.4 启动–遵守特定的组件说明。
时，必须保证彼此距离至少为 200 mm。
–我们推荐使用符合 DIN 2391 的无缝精密钢管及可分离管道连接。
液压马达检测设备操作方法
1. 准备工作：将液压马达放置在检测设备上，并确保其与设备连接牢固，检查设备的压力表和流量计是否正常工作。
2. 调节压力和流量：根据液压马达的额定参数，调节设备的压力和流量，以确保测试的准确性和安全性。
3. 启动液压马达：将液压马达启动并让其运行一段时间，以确保其运转正常且无异常。
4. 参数采集：通过设备的仪表，实时采集液压马达的压力、流量和转速等参数，并进行记录。
5. 分析结果：根据测试数据，使用软件或手动计算，分析液压马达的效率、压力损失、负载能力等性能指标，以评估其工作状况和质量标准。
6. 结束测试：结束测试后，关闭液压马达和检测设备。
清洁设备和液压马达，并进行维护和保养。
柱塞式同步分流马达1. 引言柱塞式同步分流马达是一种常用于液压系统的关键元件，它通过精确的控制流体的流动来实现机械装置的运动。
本文将介绍柱塞式同步分流马达的基本原理、结构特点、工作原理以及应用领域。
2. 基本原理柱塞式同步分流马达基于液压传动原理，通过调节液体的流量和压力来控制机械装置的运动。
其基本原理如下：•马达内部包含多个柱塞，每个柱塞都与一根传动杆相连。
•当液体从供油口进入马达时，通过调节阀门控制液体的流量和压力。
•液体进入柱塞腔后，推动柱塞向前运动，并带动传动杆进行工作。
•当液体从排油口排出时，柱塞回到初始位置。
3. 结构特点柱塞式同步分流马达具有以下结构特点：3.1 柱塞和传动杆马达内部由多个柱塞和相应的传动杆组成。
柱塞通常采用高强度材料制造，以承受高压力和频繁的运动。
传动杆则通过连接柱塞和机械装置，将液压能转化为机械能。
3.2 分流阀分流阀是马达的关键部件之一，它控制液体的流量和压力分布。
通过调整分流阀的开启程度，可以实现不同速度和方向的运动。
3.3 液压油路马达内部有复杂的液压油路系统，包括供油口、排油口和各个柱塞腔之间的连接管道。
这些管道保证了液体在马达内部顺畅地流动，并提供所需的液压能。
4. 工作原理柱塞式同步分流马达的工作原理如下：1.液体从供油口进入马达，并通过分流阀进入各个柱塞腔。
2.马达内部的分流阀根据控制信号调整开启程度，控制液体进入每个柱塞腔的流量和压力。
3.液体推动柱塞向前运动，并带动传动杆进行工作。
4.当液体从排油口排出时，柱塞回到初始位置。
通过控制分流阀的开启程度和供油口的压力，可以实现不同速度和方向的运动。
同时，柱塞式同步分流马达还可以通过增加或减少柱塞的数量来调整输出功率。
5. 应用领域柱塞式同步分流马达广泛应用于各个领域的液压系统中，包括工业生产、机械设备、航空航天等。
其主要应用包括：•机床：用于控制切削工具、工作台等部件的运动；•农业机械：用于控制农业机械设备的运动，如收割机、拖拉机等；•工程机械：用于控制挖掘机、装载机等工程机械设备的运动；•航空航天：用于控制飞行器起落架、舵面等部件的运动。
