无盘网络培训课件PPT

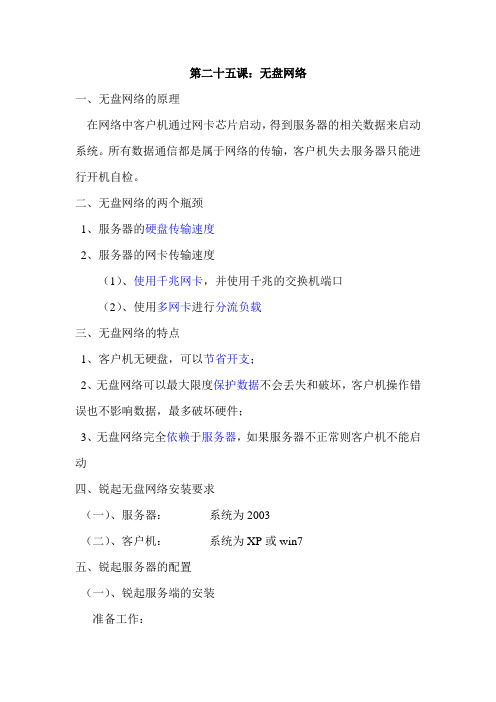

第二十五课：无盘网络一、无盘网络的原理在网络中客户机通过网卡芯片启动，得到服务器的相关数据来启动系统。

所有数据通信都是属于网络的传输，客户机失去服务器只能进行开机自检。

二、无盘网络的两个瓶颈1、服务器的硬盘传输速度2、服务器的网卡传输速度（1）、使用千兆网卡，并使用千兆的交换机端口（2）、使用多网卡进行分流负载三、无盘网络的特点1、客户机无硬盘，可以节省开支；2、无盘网络可以最大限度保护数据不会丢失和破坏，客户机操作错误也不影响数据，最多破坏硬件；3、无盘网络完全依赖于服务器，如果服务器不正常则客户机不能启动四、锐起无盘网络安装要求（一）、服务器：系统为2003（二）、客户机：系统为XP或win7五、锐起服务器的配置（一）、锐起服务端的安装准备工作：1、为服务器设置正确的IP地址及子网掩码2、事先明确客户机使用的磁盘镜像文件存放位置及目录3、明确客户机临时回写文件所在位置及目录安装完的标志：在服务器的服务中会出现“锐起数据服务”（二）、初期配置1、硬件配置：为不同的客户机建立相应的硬件配置名2、磁盘管理：建立客户机使用的磁盘镜像文件（1）、容量根据实际设置（2）、镜像文件通常选择“稀疏格式”稀疏：实际使用多少在硬盘中就占用多少实质：划分多少就在硬盘中占用多少3、建立一个工作站作为启动的模板（1）、基本信息名称：客户机使用的计算机名（字母+数字）MAC地址：随意输入12位十六进制的字符IP地址：客户机的IP必须与服务器一个网段子网掩码：必须与服务器相同启动网卡：选择服务器的网卡IP网关：输入客户机上网的正确路由器地址硬件配置：选择正确的配置名称机器分组：保持默认工作站目录：选择客户机回写的临时文件所在目录（2）、磁盘选择客户机使用的磁盘镜像文件，如果有多个磁盘文件，需要将用来安装系统的磁盘文件放在最上面（3）、服务器在首选服务器中选择服务器的IP（4）、高级设置客户机缓存作用：设置客户机保留的内存容量作为回写容量，如果客户机的物理内存小于1G可以不设置4、配置客户机启动的加入方式在管理界面中点击“选项配置”（1）、客户端指定：启动时需要在客户机中输入相关信息才可以启动，然后在服务器指定磁盘及硬件才能进入系统（2）、手工加入：手工在服务器建立该客户机的工作站才可以启动（3）、自动加入：只要服务器正常启动，任意的客户机都可以采用默认的配置启动系统初期配置通常选择“全自动加入”，完成网络的配置之后一般选择“手工加入”（三）、客户机的配置流程1、客户机配置前的准备工作（1）、客户机系统必须正常运行；（2）、客户机的IP与服务器相同网段，并能和服务器正常通信；（3）、卸载客户机网卡的“Qos计划程序”协议（4）、客户机删除垃圾文件及优化2、安装锐起客户端3、配置服务器地址打开程序菜单下的“锐起菜单”中的“配置工作站”，输入服务器的IP地址，下拉框中的网卡可以全部勾选。

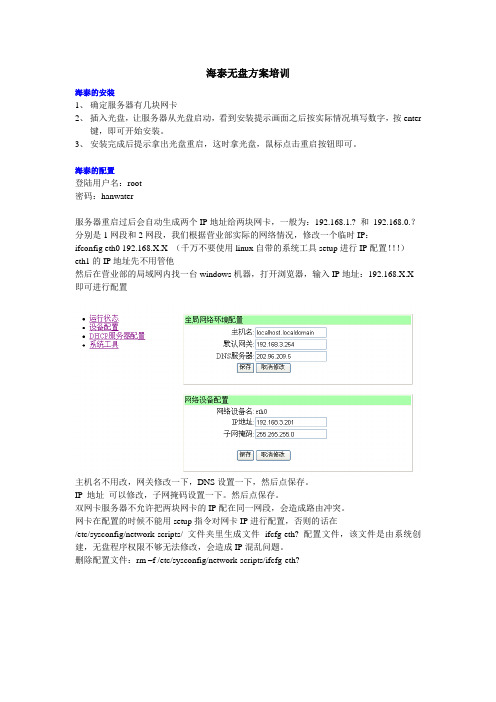

海泰无盘方案培训海泰的安装1、确定服务器有几块网卡2、插入光盘，让服务器从光盘启动，看到安装提示画面之后按实际情况填写数字，按enter键，即可开始安装。

3、安装完成后提示拿出光盘重启，这时拿光盘，鼠标点击重启按钮即可。

海泰的配置登陆用户名：root密码：hanwater服务器重启过后会自动生成两个IP地址给两块网卡，一般为：192.168.1.? 和192.168.0.？分别是1网段和2网段，我们根据营业部实际的网络情况，修改一个临时IP：ifconfig eth0 192.168.X.X （千万不要使用linux自带的系统工具setup进行IP配置！！！）eth1的IP地址先不用管他然后在营业部的局域网内找一台windows机器，打开浏览器，输入IP地址：192.168.X.X 即可进行配置主机名不用改，网关修改一下，DNS设置一下，然后点保存。

IP 地址可以修改，子网掩码设置一下。

然后点保存。

双网卡服务器不允许把两块网卡的IP配在同一网段，会造成路由冲突。

网卡在配置的时候不能用setup指令对网卡IP进行配置，否则的话在/etc/sysconfig/network-scripts/ 文件夹里生成文件ifcfg-eth? 配置文件，该文件是由系统创建，无盘程序权限不够无法修改，会造成IP混乱问题。

删除配置文件：rm –f /etc/sysconfig/network-scripts/ifcfg-eth?DHCP服务配置项服务网段：填写DHCP服务网段网络掩码：按照网段类型填写客户端起始-客户端结束地址填写IP分配的范围租用时间默认值、租用时间最大值用默认的21600、43200 即可。

客户端默认网关：客户端上网用的网关设置DNS服务器无盘服务器：指定提供无盘服务用的网卡IP地址（它必须是服务器两块网卡IP的其中一个）重启服务器确认之后服务器会自动重启，确保系统重启之前插上加密狗，启动之后不必开任何服务、不必登陆即可引导无盘。

课程目录第一讲第二讲第三讲第四讲第五讲rpl无盘实习第六讲(1)第七讲(2)第八讲bxp 无盘网络实习第一讲无盘网络的概述一、无盘网络简介1、什么是无盘网络：所谓无盘网络就是指工作站没有配置任何外存储器的计算机网络（外存如：硬盘、软盘、光盘、USB存储器等）。

无盘网络服务器至少存储两个操作系统；一个是服务器本身的，另一个是工作站所用的，其两个按照需要可以相同也可以不相同。

2、无盘的益处：A、节约资金（工作站不需要存储器，且配置可利用低配置）B、易于管理、保护（只需要管理保护服务器即可）C、数据安全，保密性好3、无盘的发展：大致经历了三个阶段：a)第一阶段是RPL启动以WINDOWSNT 为服务器的无盘WIN95工作站b)第二阶段是PXE启动的WINDOWS NT/2000为服务器的WIN98 工作站c)第三阶段是RPL启动以第三方软件METAFRAME支持的WIN2000 服务器的WIN2000工作站4、应用范围：学校机房、网吧等场所5、无盘网络的分类：按其启动方式分为RPL和PXE 两类：a)RPL无盘：即采用RPL启动芯片，工作站在完全无磁盘下安装所有启动，应用程序放在服务器内，工作站端由网卡BOOT 芯片自动向服务器发出启动信号，服务器收到信号后，发出启动信息，工作站开始启动。

b)PXE无盘：即采用PXE启动芯片，工作站必需带硬盘安装后，再把工作站的启动及应用程序上传至服务器，只要服务器处于工作站状态回一直发出寻觅工作站的信号，工作站收到服务器的信号后开始启动二者的区别：RPL是静态路由，PXE是动态路由。

RPL能够做无盘WIN95 或2000 ，但不能做内核为WIN98的无盘站，RPL对工作站的要求比较低，工作站端利用较高的操作系统WIN2000，但速度较慢，不能运行大型软件。

但安装软件简单，只需要在服务器端安装即可。

PXE 速度比较快，但软件安装比较麻烦，必需要在用于上传的本地硬盘安装后，上传并调整设置其他工作站才能利用。

无盘网络培训教程本教程大体要点：1）如何学习无盘技术。

2）实现无盘网络远程启动的大体条件。

3）介绍远程启动的方式。

4）介绍如何安装、配置几种常见的无盘网络5）在制作无盘网络时常遇见的一些故障与解决方式。

6）无盘软体简介。

第一部份：如何学习无盘技术。

按照许多无盘爱好制作者的切身经验总结出来一般分为六个阶段：一．第一阶段：学会配置网络这一阶段是初步熟悉局域网，要学好无盘，先学组网。

方才开始的时候你极可能会到多你预想不到的问题，能碰到问题这也说明正在学习本来学习就是在你不段的实验中来发现问题的存在，在以后的学习中你就要学会用自己所学的网络知识来解决你所碰到的问题这样你就可以不段地进步。

首先必需熟悉大体的协议如：NETBEUI协议、IPX协议、TCP/IP协议等。

知道什么是IP地址、网卡地址、子网掩码、网关等而且了解他们各自的作用。

通过配置网络属性，你能让你的局域网的计算机实现资源共享。

数据的传输。

乃至能上网。

二、第二阶段：了解基础协议在无盘网络中除用到上述的三种大体的网络协议外，还要按照制作方式的不同，需利用以前从未听说过的协议和服务。

如：TFTP、BOOTP、DHCP、DNS、RDP等等。

这些协议可能接触的比较少。

但对理解无盘启动的大体原理，进而在制作进程中理解网络的配置。

优化无盘网络的方式。

和应用、保护、管理无盘网络、理解这些协议是十分必要的。

三、第三阶段：安装、配置WindowsNT 与Windows2000 server(advance server)在客户机/服务器结构的网络中，服务器是一个网络的核心组成部份，对于组建无盘网络来讲，配置服务器更是核心中的关键。

所以说制作无盘网络仍是先从如何安装、配置服务器入手。

四、第四阶段：熟悉无盘站要扎实掌握无盘网络技术，一定要掌握它的启动原理。

假想“你对无盘启动是如何实现都不清楚，即便你饶幸做成功了无盘。

又如何向你的同事、朋友解释呢？”。

熟悉各类无盘启动的原理，将对你学习和组建无盘网络的时候产生事半功倍的效果。

无盘网络与服务器部署培训教程1. 无盘网络简介无盘网络（Diskless Network）是指在局域网中的终端设备不安装本地硬盘，而是通过网络启动、运行和存储系统。

传统的计算机系统需要在每台终端设备上安装操作系统和应用程序，并进行维护和更新。

而无盘网络通过将操作系统和应用程序安装在服务器上，终端设备只需通过网络引导，无需本地存储系统，大大简化了终端设备的管理和维护工作。

无盘网络适用于大规模计算机终端设备的管理，如企业、学校、图书馆等。

2. 无盘网络的优势2.1 节省成本由于无盘网络终端设备不需要本地硬盘，大大降低了硬件成本。

此外，无盘网络还可以通过服务器集中管理和更新操作系统和应用程序，减少了终端设备的维护和升级成本。

2.2 提高管理效率终端设备的维护、更新和软件安装都由服务器来完成，极大地简化了终端设备的管理工作。

管理员可以通过远程管理工具来管理所有的终端设备，提高了管理效率。

2.3 提高安全性由于终端设备无法保存数据，用户的数据都存储在服务器上，可以进行备份和安全管理。

即使终端设备出现故障或遭受恶意攻击，用户的数据也不会丢失。

3. 无盘网络的部署步骤3.1 准备工作在开始部署无盘网络之前，需要准备以下物品和环境：•一台服务器：用于存储操作系统和应用程序，并提供服务。

•无盘终端设备：用于连接服务器，并通过网络引导系统。

•网络交换机：用于连接服务器和终端设备，提供网络连接。

3.2 安装和配置服务器操作系统首先，在服务器上安装一个适合无盘网络部署的操作系统。

常见的选择有Windows Server和Linux发行版，如Ubuntu、CentOS等。

安装完成后，配置IP地址、子网掩码和默认网关，以确保服务器可以正常联网。

3.3 安装和配置无盘终端设备将无盘终端设备连接到网络交换机，并设置网络引导方式为网络引导。

终端设备将通过网络引导方式获取服务器上的操作系统和应用程序，并在启动时加载。

3.4 配置服务器安装和启动服务安装和配置无盘终端设备引导所需的服务。
