《机械设计基础》第一章 绪论

机械设计基础1复习要点（机械原理部分）第1章 绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功了解：机器、机构、机械、常用机构、通用零件、专用零件和部件的概念第2章 机构组成和机构分析基础知识2.1 掌握：构件的定义（运动单元体）、构件与零件（加工、制造单元体）的区别平面运动副的定义、分类（低副：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置2.2 掌握：机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）2.3 掌握平面机构自由度计算：自由度计算公式：H L P P n F --=23；在应用计算公式时的注意事项（复合铰链、局部自由度、虚约束）；机构具有确定运动的条件（机构主动件数等于机构的自由度）；2.4 速度瞬心及其在机构速度分析上的应用 ：掌握：速度瞬心定义；绝对瞬心、相对瞬心；瞬心的数目；速度瞬心的求法：观察法： 三心定理法：用速度瞬心求解构件的速度；第4章 平面连杆机构4.1 掌握：铰链四杆机构的分类：铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）4.2 掌握：铰链四杆机构的运动特性：曲柄存在条件：曲柄摇杆机构的极限位置：曲柄摇杆机构的极位夹角θ：曲柄摇杆机构的急回特性及行程速比系数 K ；铰链四杆机构的传力特性：压力角α：传动角γ：许用传动角[γ]；曲柄摇杆机构最小传动角位置：死点（止点）位置：死点（止点）位置的应用和渡过4.3 掌握：平面连杆机构的运动设计：实现给定连杆二个或三个位置的设计；实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块第5章 凸轮机构5.1 掌握：凸轮机构的分类5.2 掌握：基圆（理论廓线上最小向径所作的圆）、理论廓线、实际廓线、行程；从动件运动规律（升程、回程、远休止、近休止）刚性冲击（硬冲）、柔性冲击（软冲）；三种运动规律特点和等速、等加速等减速、余弦加速度位移曲线的画法；5.3 掌握：反转法绘制凸轮廓线的方法、对心或偏置尖端移动从动件、对心或偏置滚子移动从动件；5.4 掌握：滚子半径的选择、运动失真的解决方法，压力角α、许用压力角、基圆半径的确定；第6章 齿轮传动6.2 掌握齿廓啮合基本定律 定传动比条件、节点、节圆、共轭齿廓6.3 掌握：渐开线的形成、特点及方程；一对渐开线齿廓啮合特性：定传动比特性、可分性；一对渐开线齿廓啮合时啮合角、啮合线保持不变；6.4 掌握：渐开线齿轮个部分名称：基本参数：齿数、模数、压力角、齿顶高系数、顶隙系数；计算分度圆、基圆、齿顶圆、齿根圆；齿顶高、齿根高、齿全高，齿距（周节）、齿厚、齿槽宽；外啮合标准中心距；标准安装：分度圆与节圆重合（d d ='、αα='）； 一对渐开线齿轮啮合条件：正确啮合条件、连续传动条件、重合度的几何含义；一对渐开线齿轮啮合过程：起始啮合点（入啮点）、终止啮合点（脱啮点）；实际啮合线、理论啮合线、极限啮合点；6.5 了解：范成法加工齿轮的特点、根切现象及产生的原因、不根切的最少齿数第8章 轮系和减速器8.1 掌握：定轴轮系、周转轮系、混合轮系概念8.2 掌握：定轴轮系传动比计算，包括转向判定；周转轮系传动比计算；混合轮系传动比计算：第11章 其他传动机构11.1 掌握：棘轮机构的组成、工作原理、类型（齿式、摩擦式）运动特性：有噪音有磨损、运动准确性差、自动啮紧条件；11.2 掌握：槽轮机构组成、类型（外槽轮机构、内槽轮机构）、定位装置（锁止弧）、运动特性：连续转动转换为单向间歇转动了解：最少槽数、运动特性系数、主动拨销进出槽轮的瞬时其速度应与槽的中心线重合且有软冲、动力特性概念：第20章 机械系统动力学设计20.1 掌握：作用在机械上的力：驱动力、工作阻力等效构件、等效力矩、等效转动惯量、等效力、等效质量、等效动力学模型等效原则：等效力矩e M 、等效力e F ：功或功率相等等效转动惯量e J 、等效质量e m ：动能相等 等效方程：∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e M v F M 1cos ωωωα∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=n i i si si i e J v m J 122ωωω ∑=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛±+⎪⎭⎫ ⎝⎛=n i i i i i i e v M v v F F 1cos ωα∑=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=ni i si si i e v J v v m m 122ω20.2 掌握：机器运动的三个阶段、周期性速度波动的原因、调节周期性速度波动的目的（限制速度波动幅值）和方法（转动惯量）平均角速度、不均匀系数；掌握等效力矩为位置函数时，飞轮转动惯量计算：[][]J n W J W J m F -∆=-∆≥δπδω22max 2max900 掌握：能量指示图、最大盈亏功、最大速度位置、最小速度位置20.3 掌握：静平衡的力学条件：0=∑i F ；动平衡的力学条件：0=∑i F 、0=∑i M 与平衡方法。

机械设计基础复习大纲2011、4、3第1章绪论掌握：机器的特征：人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功机器的组成：驱动部分+传动部分+执行部分了解:机器、机构、机械、常用机构、通用零件、标准件、专用零件和部件的概念课程内容、性质、特点和任务第2章机械设计概述了解：与机械设计有关的一些基础理论与技术，机器的功能分析、功能原理设计，机械设计的基本要求和一般程序、机械运动系统方案设计的基本要求和一般程序、机械零件设计的基本要求和一般程序,机械设计的类型和常用的设计方法第3章机械运动设计与分析基础知识掌握:构件的定义(运动单元体）、分类（机架、主动件、从动件）构件与零件(加工、制造单元体）的区别平面运动副的定义、分类（低幅：转动副、移动副；高副：平面滚滑副）各运动副的运动特征、几何特征、表示符号及位置机构运动简图的画法（注意标出比例尺、主动件、机架和必要的尺寸）机构自由度的定义（具有独立运动的数目)平面运动副引入的约束数（低幅：引入2个约束;高副:引入1个约束）平面机构自由度计算（F＝3n－2P5－P4）应用自由度计算公式时的注意事项（复合铰链、局部自由度、虚约束、公共约束)机构具有确定运动的条件（机构主动件数等于机构的自由度）速度瞬心定义（绝对速度相等的瞬时重合点）瞬心分类:绝对瞬心（绝对速度相等且为零的瞬时重合点，位于绝对速度的垂线上）相对瞬心（绝对速度相等但不为零的瞬时重合点，位于相对速度的垂线上）速度瞬心的数目:K=N（N—1)/2速度瞬心的求法：观察法：转动副位于转动中心；移动副位于垂直于导轨的无穷远；高副位于过接触点的公法线上三心定理：互作平面平行运动的三个构件共有三个瞬心，且位于同一直线上用速度瞬心求解构件的速度（关键找到三个速度瞬心，建立同速点方程，然后求解）了解：运动链的定义及其分类（闭式链：单环链、多环链;开式链)运动链成为机构的条件（具有一个机架、具有足够的主动件）机动示意图（不按比例）与机构运动简图的区别第6章平面连杆机构掌握:平面连杆机构组成（构件+低副;各构件互作平行平面运动）──低副机构平面连杆的基本型式（平面四杆机构）、平面四杆机构的基本型式（铰链四杆机构）铰链四杆机构组成（四构件+四转动副）铰链四杆机构各构件名称(机架、连杆、连架杆、曲柄、摇杆、固定铰链、活动铰链）铰链四杆机构的分类：曲柄摇杆机构、双曲柄机构、双摇杆机构铰链四杆机构的变异方法：改变构件长度、改变机架（倒置）铰链四杆机构的运动特性:曲柄存在条件：①最长杆长度+最短杆长度≤其余两杆长度之和②连架杆与机架中有一杆为四杆中之最短杆曲柄摇杆机构的极限位置(曲柄与连杆共线位置）曲柄摇杆机构的极位夹角θ（两极限位置时曲柄所夹锐角）曲柄摇杆机构的急回特性及行程速比系数平面四杆机构的运动连续性铰链四杆机构的传力特性：压力角α：不计摩擦、重力、惯性力时从动件受力方向与受力点速度方向间所夹锐角传动角γ：压力角的余角许用压力角[]︒=40α~︒50、许用传动角[]︒=50γ～︒40曲柄摇杆机构最小传动角位置(曲柄与机架共线的两位置中的一个)死点位置：传动角为零的位置（︒=0γ）实现给定连杆二个或三个位置的设计实现给定行程速比系数的四杆机构设计：曲柄摇杆、曲柄滑块和摆动导杆机构了解：连杆机构的特点、铰链四杆机构以及变异后机构的特点及应用、死点（止点）位置的应用和渡过 基本设计命题:实现给定的运动要求:连杆有限位置、连架杆对应角位移、轨迹满足各种附加要求:曲柄存在条件、运动连续条件、传力及其他条件实验法设计实现给定连杆轨迹的四杆机构，解析法设计实现给定两连架杆对应位置的四杆机构第7章 凸轮机构掌握：凸轮机构的组成（凸轮+从动件+机架）──高副机构凸轮机构的分类:按凸轮分类:平面凸轮(盘形凸轮、移动凸轮），空间凸轮按从动件分类:端部形状：尖端、滚子、平底、曲面运动形式：移动、摆动安装方式：对心、偏置按锁合方式分类：力锁合、形锁合基圆（理论廓线上最小向径所作的圆)、理论廓线、实际廓线、行程从动件运动规律（升程、回程、远休止、近休止)刚性冲击(硬冲：速度突变，加速度无穷大）、柔性冲击（软冲:加速度突变）运动规律特点：等速运动规律：速度为常数、始末两点存在硬冲、用于低速等加速等减速：加速度为常数、始末中三点存在软冲、不宜用于高速余弦加速度：停─升─停型：始末两点存在软冲、不宜用于高速升─降─升型：无冲击、可用于高速正弦加速度：无冲击、可用于高速反转法绘制凸轮廓线的方法：对心或偏置尖端移动从动件，对心或偏置滚子移动从动件滚子半径的选择、基圆半径的确定、运动失真及其解决的方法了解：凸轮机构的特点、凸轮机构的应用、凸轮机构的一般命名原则四种运动规律的推导方法和位移曲线的画法运动规律的基本形式：停─升─停；停─升─降─停;升─降─升运动规律的选择原则，平底从动件凸轮廓线的绘制方法及运动失真的解决方法机构自锁、偏置对压力角的影响，压力角α、许用压力角[]α、临界压力角c α三者关系：[]c ααα<≤max第8章 齿轮传动掌握:齿轮机构的组成（主动齿轮+从动齿轮+机架)──高副机构圆形齿轮机构分类：平行轴:直齿圆柱齿轮机构（外啮合、内啮合、齿轮齿条）斜齿圆柱齿轮机构（外啮合、内啮合、齿轮齿条）人字齿轮机构相交轴：圆锥齿轮机构(直齿、斜齿、曲齿）相错轴：螺旋齿轮机构、蜗轮蜗杆机构齿廓啮合基本定律（两轮的传动比等于公法线割连心线线段长度之反比）定传动比条件、节点、节圆、共轭齿廓渐开线的形成、特点及方程一对渐开线齿廓啮合特性：定传动比特性、啮合角和啮合线保持不变、可分性渐开线齿轮各部分名称：齿数、模数、压力角、顶隙、分度圆、基圆、齿顶圆、齿根圆齿顶高、齿根高、齿全高、齿距（周节）、齿厚、齿槽宽标准直齿圆柱齿轮的基本参数：齿数z 、模数m 、压力角α(︒20）齿顶高系数*a h (1.0、0.8）、顶隙系数*c (0。

机械设计基础知识总结(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械设计基础知识总结关于机械设计基础知识总结第一章绪论1、机械的组成：完整的机械系统由原动机、传动装置、工作机、和控制系统四大基本组成部分2、机械结构组成层次：零件→构件→机构→机器3、机械零件：加工的单元体4、机械构件：运动的单元体5、机械机构：具有确定相对运动的构件组合体第二章机械设计概论1、机械设计的基本要求：使用功能、工艺性、经济性、其他2、机械设计的一般程序：（1）确定设计任务书（2）总体方案设计（3）技术设计（4）编制技术文件（5）技术审定和产品鉴定3、机械零件的失效：机械零件不能正常工作、失去所需的工作效能4、设计计算准则：保证零件不产生失效5、机械零件的结构工艺性：铸造工艺性；模锻工艺性；焊接工艺性；热处理工艺性；切削加工工艺性；装配工艺性；6、工程材料：金属材料、非金属材料7、金属材料的机械性能：强度、刚度、硬度、塑性、韧性和疲劳强度8、金属材料的工艺性能：铸造性、铸造性、焊接性、切削加工性9、钢的热处理方式：退火、正火、淬火与回火、表面淬火、表面化学热处理10、常用金属材料：铸铁、碳素钢、合金钢、有色金属材料11、配合：间隙配合：具有间隙的配合，孔的公差带在轴公差带上过盈配合：具有过盈的配合，孔的公差带在轴公差带下过度配合：可能具有间隙或过盈的配合，孔的公差带与轴的公差带相互交叠12、基准值：基孔制、基轴制（优先选用基孔制）13、运动副：构件与构件之间通过一定的相互接触和制约，构成保持相对运动的可动连接低副：通过面接触构成的运动副，分为回转副和移动副高副：两构件通过电线接触构成的运动副14、机构中的构件：机架、原动件、从动件15、机构具有确定运动的条件：（1）机构的自由度F>0（2）机构的原动件数等于机构的自由度F16、机构自由度的计算：机构自由度计算的注意事项：复合铰链：两个以上的构件同时在一处用转动副相联结就构成复合铰链.由K个构件组成的复合铰链应含有(K-1)个转动副局部自由度：在机构中常会出现一种与输出构件运动无关的自由度，称局部自由度（或多余自由度）。

《机械设计基础》目录第一章绪论11 机械设计的基本概念12 机械设计的发展历程13 机械设计的重要性及应用领域第二章机械设计的基本原则和方法21 机械设计的基本原则211 功能满足原则212 可靠性原则213 经济性原则214 安全性原则22 机械设计的方法221 传统设计方法222 现代设计方法223 创新设计方法第三章机械零件的强度31 材料的力学性能311 拉伸试验与应力应变曲线312 硬度313 冲击韧性314 疲劳强度32 机械零件的疲劳强度计算321 疲劳曲线和疲劳极限322 影响机械零件疲劳强度的因素323 稳定变应力下机械零件的疲劳强度计算324 不稳定变应力下机械零件的疲劳强度计算第四章摩擦、磨损及润滑41 摩擦的种类及特性411 干摩擦412 边界摩擦413 流体摩擦414 混合摩擦42 磨损的类型及机理421 粘着磨损422 磨粒磨损423 疲劳磨损424 腐蚀磨损43 润滑的作用及润滑剂的选择431 润滑的作用432 润滑剂的种类433 润滑剂的选择第五章螺纹连接51 螺纹的类型和特点511 螺纹的分类512 普通螺纹的主要参数52 螺纹连接的类型和标准连接件521 螺纹连接的类型522 标准连接件53 螺纹连接的预紧和防松531 预紧的目的和方法532 防松的原理和方法54 螺纹连接的强度计算541 松螺栓连接的强度计算542 紧螺栓连接的强度计算第六章键、花键和销连接61 键连接611 平键连接612 半圆键连接613 楔键连接614 切向键连接62 花键连接621 花键连接的类型和特点622 花键连接的强度计算63 销连接631 销的类型和用途632 销连接的强度计算第七章带传动71 带传动的类型和工作原理711 平带传动712 V 带传动713 同步带传动72 V 带和带轮721 V 带的结构和标准722 带轮的结构和材料73 带传动的工作情况分析731 带传动中的力分析732 带的应力分析733 带传动的弹性滑动和打滑74 带传动的设计计算741 设计准则和原始数据742 设计计算的内容和步骤第八章链传动81 链传动的类型和特点811 滚子链传动812 齿形链传动82 链条和链轮821 链条的结构和标准822 链轮的结构和材料83 链传动的运动特性和受力分析831 链传动的运动不均匀性832 链传动的受力分析84 链传动的设计计算841 设计准则和原始数据842 设计计算的内容和步骤第九章齿轮传动91 齿轮传动的类型和特点911 圆柱齿轮传动912 锥齿轮传动913 蜗杆蜗轮传动92 齿轮的失效形式和设计准则921 轮齿的失效形式922 设计准则93 齿轮的材料和热处理931 齿轮常用材料932 齿轮的热处理94 直齿圆柱齿轮传动的受力分析和强度计算941 受力分析942 强度计算95 斜齿圆柱齿轮传动的受力分析和强度计算951 受力分析952 强度计算96 锥齿轮传动的受力分析和强度计算961 受力分析962 强度计算97 蜗杆蜗轮传动的受力分析和强度计算971 受力分析972 强度计算第十章蜗杆传动101 蜗杆传动的类型和特点102 蜗杆和蜗轮的结构103 蜗杆传动的失效形式和设计准则104 蜗杆传动的材料和热处理105 蜗杆传动的受力分析和强度计算106 蜗杆传动的效率、润滑和热平衡计算第十一章轴111 轴的分类和材料1111 轴的分类1112 轴的材料112 轴的结构设计1121 轴上零件的定位和固定1122 轴的结构工艺性113 轴的强度计算1131 按扭转强度计算1132 按弯扭合成强度计算1133 轴的疲劳强度校核第十二章滑动轴承121 滑动轴承的类型和结构1211 整体式滑动轴承1212 剖分式滑动轴承1213 调心式滑动轴承122 滑动轴承的材料1221 金属材料1222 非金属材料123 滑动轴承的润滑1231 润滑剂的选择1232 润滑方式124 非液体摩擦滑动轴承的设计计算第十三章滚动轴承131 滚动轴承的类型和特点1311 滚动轴承的分类1312 滚动轴承的特点132 滚动轴承的代号1321 基本代号1322 前置代号和后置代号133 滚动轴承的选择1331 类型选择1332 尺寸选择134 滚动轴承的组合设计1341 轴承的固定1342 轴承的配合1343 轴承的装拆1344 滚动轴承的润滑和密封第十四章联轴器和离合器141 联轴器1411 联轴器的类型和特点1412 联轴器的选择142 离合器1421 离合器的类型和特点1422 离合器的选择第十五章弹簧151 弹簧的类型和特点152 弹簧的材料和制造153 圆柱螺旋压缩弹簧的设计计算第十六章机械系统设计161 机械系统设计的任务和过程162 机械系统总体方案设计163 机械系统的执行系统设计164 机械系统的传动系统设计165 机械系统的支承系统设计第十七章机械设计中的创新思维171 创新思维的概念和特点172 创新思维在机械设计中的应用173 培养创新思维的方法和途径第十八章机械设计实例分析181 简单机械装置的设计实例182 复杂机械系统的设计实例183 设计实例中的经验教训和改进方向。

机械设计基础第一章：绪论1.1引言机械设计是机械工程领域的重要组成部分，它涉及到机械产品的构思、设计、分析、制造、试验和优化等方面。

机械设计基础是机械工程专业的基础课程，旨在为学生提供机械设计的基本理论和实践方法。

本章将介绍机械设计的基本概念、设计过程、设计方法和设计原则，为后续章节的学习奠定基础。

1.2机械设计的基本概念机械设计是指根据产品功能、性能、可靠性和经济性等要求，运用科学理论和工程技术，进行机械系统的构思、分析和计算，并最终形成设计方案的过程。

机械设计的目标是创造具有优良性能、可靠性和经济性的机械产品。

1.3机械设计过程机械设计过程是一个复杂而有序的创造性工作过程，它包括需求分析、方案设计、详细设计、制造和试验等阶段。

需求分析阶段是确定设计任务和目标，明确产品功能和性能要求；方案设计阶段是形成设计方案，包括选择合适的机构和结构形式；详细设计阶段是进行零件和装配图的绘制，确定零件的尺寸和形状；制造阶段是将设计方案转化为实际产品；试验阶段是对产品进行性能测试和可靠性验证。

1.4机械设计方法机械设计方法是指在机械设计过程中采用的科学方法和工程技术。

常用的机械设计方法包括经验设计法、计算设计法和优化设计法。

经验设计法是基于设计经验和常识进行设计的方法；计算设计法是通过数学模型和计算方法进行设计的方法；优化设计法是通过优化算法和计算机辅助设计软件进行设计的方法。

1.5机械设计原则机械设计原则是指在机械设计过程中应遵循的基本原则和规范。

机械设计原则包括可靠性原则、安全性原则、经济性原则、环保性原则和创新性原则。

可靠性原则要求机械产品具有稳定的性能和长的使用寿命；安全性原则要求机械产品在使用过程中不会对人员和环境造成伤害；经济性原则要求机械产品在成本和效益方面具有竞争力；环保性原则要求机械产品对环境的影响最小化；创新性原则要求机械产品具有新颖的结构和功能。

1.6机械设计的基本要求机械设计的基本要求包括功能要求、性能要求、可靠性和耐久性要求、经济性要求、安全性和环保性要求。

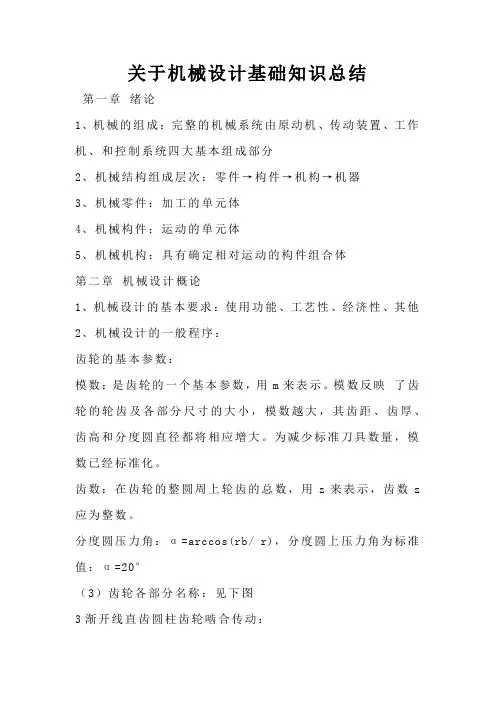

关于机械设计基础知识总结第一章绪论1、机械的组成：完整的机械系统由原动机、传动装置、工作机、和控制系统四大基本组成部分2、机械结构组成层次：零件→构件→机构→机器3、机械零件：加工的单元体4、机械构件：运动的单元体5、机械机构：具有确定相对运动的构件组合体第二章机械设计概论1、机械设计的基本要求：使用功能、工艺性、经济性、其他2、机械设计的一般程序：齿轮的基本参数：模数：是齿轮的一个基本参数，用m来表示。

模数反映了齿轮的轮齿及各部分尺寸的大小，模数越大，其齿距、齿厚、齿高和分度圆直径都将相应增大。

为减少标准刀具数量，模数已经标准化。

齿数：在齿轮的整圆周上轮齿的总数，用z来表示，齿数z 应为整数。

分度圆压力角：α=arccos(rb/ r)，分度圆上压力角为标准值：α=20°（3）齿轮各部分名称：见下图3渐开线直齿圆柱齿轮啮合传动：(1)正确啮合条件：两轮的模数和压力角必须分别相等，即(2)渐开线直齿圆柱齿轮的标准安装：两轮的分度圆相切作纯滚动，分度圆与节圆相重合，标准中心距。

(3)齿轮连续传动的条件：重合度ε大于1。

重合度越大，表示同时啮合的轮齿对数越多。

4 齿轮加工的基本原理(1) 加工方法：成形法和范成法(2) 轮齿的根切现象：用范成法加工渐开线齿轮过程中，有时刀具齿顶会把被加工齿轮根部的渐开线齿廓切去一部分，这种现象称为根切。

(3) 改变根切的办法：设计齿轮的齿数大于不根切的最小齿数17；设计成变位齿轮。

5 齿轮的失效形式和齿轮材料(1)齿轮的失效形式：轮齿折断、齿面点蚀、齿面胶合、齿面磨损和齿面塑性变形。

(2)齿轮材料：锻钢、铸钢以及铸铁。

6 斜齿圆柱齿轮传动(1)啮合特点及基本参数：斜齿轮的法面模数参数为标准值。

(2)斜齿轮传动正确啮合的条件：第七章蜗杆传动1 蜗杆传动的基本参数：模数m和压力角α2 正确啮合条件；——蜗杆的导程角β2——蜗杆螺旋角3 蜗杆传动的失效形式：齿面胶合、点蚀、磨损、轮齿的折断。
