JIANGXI AGRICULTURAL UNIVERSITY本科毕业论文（设计）题目：C620拨叉的机械加工工艺规程及专用夹具设计学院：姓名：学号：专业：年级：指导教师二0一四年五月摘要本文首先对C620拨叉零件的结构特点和工艺进行了分析，然后确定大批量加工零件的毛坯生产手段及零件材料；分析了零件的其加工特点，确定其流水线的加工模式，从而实现定制大批量生产加工的工艺规程。
就拨叉的加工工艺，分析了两套加工方案，最终确定了一套科学合理的加工路线，并在以后的计算过程中，验证了这套工序的合理性，最后，以工艺中铣削工序的专用夹具设计为例，进行了夹具的设计的定位分析，并做了切削力、夹紧力的分析计算。
关键词：拨叉、加工工艺、定位、夹具IAbstractThis paper first analyses the structure characteristics and technology of C620 fork parts, and then determine the mass processing parts of the blank material means of production and the part; analysis of the components of its processing characteristics, determine the processing mode of the pipeline, so as to realize the process customized mass production processing. Processing technology on the fork, analyzed two sets of processing programs, and ultimately determine the a set of scientific and reasonable processing route, and the calculation process in the future, to verify the rationality of this set of procedures, finally, to the design of special fixture of milling process as an example, the fixture design analysis, analysis and do the cutting force, clamping force calculation.Keywords: fork, machining process, fixture, positioningII目录摘要 (I)前言 (IV)一、零件分析 (1)（一）零件的作用 (1)（二）零件的工艺分析 (1)二、工艺规程设计 (3)（一）确定毛坯制造形式 (3)（二）选择定位基准 (4)（三）制定工艺路线 (7)（四）确定加工余量及毛坯尺寸 (9)（五）确定切削用量及基本工时 (10)三、夹具设计 (22)（一）分析零件，明确设计任务 (22)（二）确定定位及夹紧方案 (22)（三）夹具参数计算 (25)（四）夹具整体设计 (27)四、设计总结 (29)参考文献 (30)III前言制造业作为工业经济的主体，在经济发展中具有十分重要的作用和地位，伴随全球化，尤其是信息革命的发展，世界正发生深刻的变化。
拨叉831007零件工艺规程及夹具设计1前言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
2零件的分析2.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
2.2零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：2.2.1小头孔0.02122+-Φ以及与此孔相通的8Φ的锥孔、8M 螺纹孔 2.2.2大头半圆孔Ф4.00552.2.3拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm ，小头孔上端面与其中心线的垂直度误差为0.05mm 。
由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
3 确定生产类型已知此拨叉零件的生产类型为中批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。

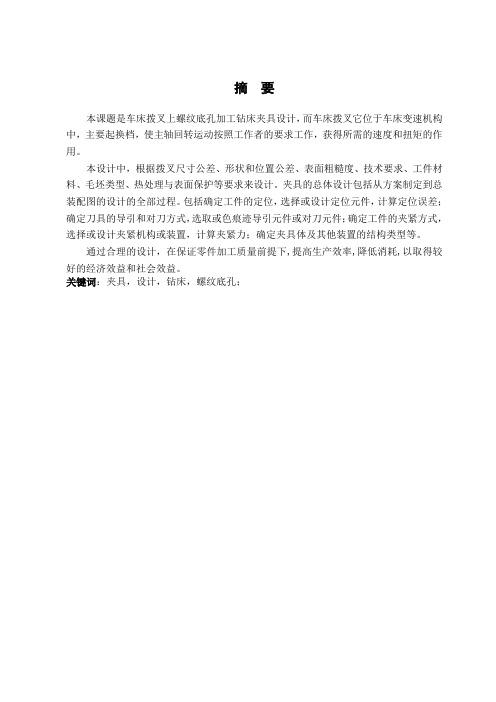

摘要本课题是车床拨叉上螺纹底孔加工钻床夹具设计，而车床拨叉它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
本设计中，根据拨叉尺寸公差、形状和位置公差、表面粗糙度、技术要求、工件材料、毛坯类型、热处理与表面保护等要求来设计。
夹具的总体设计包括从方案制定到总装配图的设计的全部过程。
包括确定工件的定位，选择或设计定位元件，计算定位误差；确定刀具的导引和对刀方式，选取或色痕迹导引元件或对刀元件；确定工件的夹紧方式，选择或设计夹紧机构或装置，计算夹紧力；确定夹具体及其他装置的结构类型等。
通过合理的设计，在保证零件加工质量前提下,提高生产效率,降低消耗,以取得较好的经济效益和社会效益。
关键词：夹具，设计，钻床，螺纹底孔；AbstractThe topic is The design of the drilling machine fixture for Processing lathe shifting fort upper thread bottom hole, and lathe shifting fort located in the lathe speed institutions, mainly from the shift so that the spindle rotary movement of workers in accordance with the requirements of work, have the necessary speed and torque Role.The design, based on tolerance shifting fort size, shape and location of tolerance, surface roughness, technical requirements, the workpiece material, rough type, heat treatment and surface protection and other requirements of the design. Fixture for the overall design, including programming from the assembly to the design of the entire process. Including the identification of the workpiece location, location choice or design components, calculated positioning error; determine the tool and guided the knife, or select the color traces of knife-guided components or components; determine the workpiece clamping, choice or design clamping Or device, calculated clamping force; identify specific folders and other devices, such as the type of structure.Through rational design, to ensure the quality of parts processing premise, increase production efficiency and reduce consumption, to achieve better economic and social benefits.Keywords: Fixture, Design,Drilling Machine,Thread Bottom Hole；目录1摘要 (I)2ABSTRACT (II)3第一章绪论 ................................. 错误！未定义书签。
毕业设计说明书拨叉加工工艺及夹具设计一、设计任务本设计的任务是针对一种拨叉的加工工艺及夹具设计，主要进行以下方面的工作：1.分析拨叉的工作原理和结构特点。
2.通过实验和理论计算确定拨叉的材料、尺寸和加工精度要求。
3.设计拨叉加工的工艺流程，确定每道工序所需加工设备和工具。
4.设计适合拨叉加工的夹具，以提高加工效率和加工精度。
二、拨叉的工作原理和结构特点拨叉是变速器中的一种传动部件，主要起到连接两个齿轮之间的转动作用。
其工作原理是利用轴承轮对拨叉的轴心线产生一个压力，使得拨叉能够沿着轴心线运动，连接齿轮并实现传动。
拨叉的结构特点主要体现在以下几个方面：1.整体结构，无接头。
2.尺寸精度要求较高，尤其是轴孔与轴承轮的匹配精度。
3.材料选用要求高强度、高硬度以及良好的耐疲劳性。
4.表面质量要求高，特别是轴孔的表面粗糙度和直线度要求较高。
5.生产批量大，成本控制能力要求强。
三、确定拨叉的材料、尺寸和加工精度要求1.材料选用根据拨叉的工作原理和结构特点，应选用高强度、高硬度以及耐疲劳性良好的材料。
常用的材料有 20CrMnTi、42CrMo、45# 钢等，其中，20CrMnTi 是同时满足强度、硬度和韧性要求的理想材料。
2.尺寸和加工精度要求拨叉的轴孔和轴承轮是关键部位，其匹配精度应达到 IT6 级别，轴孔表面粗糙度≤ Ra0.4μm，轴孔中心线垂直度≤ 0.05mm，轴孔中心线与轴承轮的轴心线平行度≤0.08mm。
此外，整体尺寸公差应控制在±0.03mm 以内。
四、拨叉加工的工艺流程及设备工具针对拨叉的结构特点和加工精度要求，可设计以下的加工流程：1.铣削面采用立式铣床进行加工，分两次进行铣削。
先将工件安装在夹具上，进行端面精加工，保证铣削面的平行度和面质量。
然后再进行一次常规铣削，使铣削面的粗糙度达到要求。
2.车削轴孔采用车床进行加工。
在结合具有稳定性的夹具上进行定位，以保证轴孔的精度和平行度。
大连民族学院本科毕业设计拨叉加工工艺及专用夹具设计学院（系）：机电信息工程学院专业：机械设计制造及其自动化学生姓名：学号：指导教师：评阅教师：完成日期：2013.6.14摘要拨叉在车床中的变速机构里面起换档的作用，在同其他零件配合改变转速需要承受轻微载荷，因此加工同时应该保证重要表面应该达到技术要求。
对于零件本身而言，加工时尽量选择不需要加工的表面作粗基准。
而有几个不需要加工表面的零件，就应该以与加工表面有相对位置精度要求的不加工表面当做粗基准。
因为该零件的上端面还有底槽两边均与花键孔中心轴有位置关系，所以我们首先应该加工花键预制孔，通过花键预制孔来定位底槽还有上端面，最后再钻、攻螺纹孔。
此零件铣18H11槽所使用的夹具应该是专用夹具，由于拨叉属于车床里面的一个小的零件，它的的尺寸比较小，加工的时候需要夹紧力并不是很大，因此加工时候大都使用用手动夹紧的方法，并且还因为拨叉的机构简单，容易满足夹紧所需要求。
关键词：拨叉；加工工艺；定位；夹具AbstractThe fork in the shifting mechanism of lathe plays a role of gear, and it needs to change speed to withstand a slight load while cooperating with other parts, so it is necessary to ensure the important surface meet the technical requirements during the process period. To the part itself, it is better to choose a not processing surface as crude benchmarks. When there exists many unnecessary surface, it is to choose the surface which has relative position accuracy as the crude benchmarks. Because there exists location relationship between the upper end face the center axis of the spline hole, so does the bottom groove and the hole, so we should process the prefabricated holes of the spline at first, through which we could locate the bottom groove and the upper end face, and finally drill and tap holes. This part uses dedicated jig to mill the 18H11 groove. Since the fork is a small part of the lathe, and it is small in size, which causes that the clamping force is not large when processing it, so it is better to use manual method to clamp, and also easy to meet the clamp requirements because of its simple mechanism.Keywords：Fork;Processing Technology;Positioning;Clamp目录摘要 (I)Abstract (II)2.拨叉的分析 (1)2.1 拨叉的功用 (2)2.2拨叉的工艺分析 (2)2.3毛坯的选择 (2)2.3.1拨叉对毛坯的工艺要求 (2)2.3.2 设计毛坯的形状和尺寸还应该考虑到 (3)3 工艺规程设计 (4)3.1拨叉的加工工艺过程 (4)3.2确定各表面加工方案 (5)3.2.1 面的加工 (5)3.2.2 孔的加工 (5)3.2.3 槽的加工 (5)3.3 确定加工的定位基准 (5)3.3.1 粗基准的选择原则 (5)3.3.2 精基准选择的原则 (6)3.3.3 工艺规程的设计原则 (6)3.3.4工序加工阶段的划分 (7)3.3.5 机械加工工艺路线方案的确定 (7)3.4 拨叉的偏差，加工余量，工序尺寸的确定 (8)3.5确定切削用量及基本工时（机动时间） (10)3.5.1.铣侧面 (10)3.5.2.钻预制孔 (11)3.5.3. 精铣 18 槽 (12)3.5.4.粗、精铣上端面 (12)3.5.5.钻M8孔并攻丝 (13)4.应用软件 (15)4.1 AutoCAD的介绍 (15)4.2 UG的介绍 (15)5.铣18H11槽的专用夹具设计 (16)5.1定位基准的选择 (17)5.2定位误差分析 (17)5．3夹具设计方案确定 (17)5．4 切削力及夹紧分析计算 (20)5.5 误差分析与计算 (21)结论 (23)参考文献 (24)致谢 (25)1.绪论普通车床在车床中是使用最为广泛的一种，大约占车床类别总数的三分之二，因为它的主轴是水平方式放置的，因此我们通常称它为卧式车床。
设计题目：拨叉机械加工工艺规程及夹具设计设计题目：拨叉机械加工工艺规程及夹具设计企鹅+1162401387取源文件设计清单：1、零件图 1张2、零件毛坯图1张3、机械加工工艺过程综合卡片1套4、夹具设计1套5、课程设计说明书1套设计内容：（1）画零件图（2）绘制毛坯图（3）填写机械加工工艺过程综合卡片（4）选择夹具设计方案（5）绘制某一工序夹具草图及零件图（6）编写课程设计说明书原始资料：拨叉零件图831007，生产纲领为100000件/年。
一、分析零件图（一）零件作用拨叉是传动系统中用来拨动滑移齿轮，以实现系统调速、转向的零件。
其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动；大头的内部突起处与滑移齿轮的凹槽配合。
（二）零件的工艺分析1、零件选用材料为HT200，俗称灰口铸铁。
灰铸铁生产工艺简单，铸造性能优良，但塑性较差，脆性高，不适合磨削。
2、该零件主要加工表面及技术要求分析如下：(1)、零件上端面及孔φ50H13的上下端面与孔φ22H7的垂直度公差等级为9-10级。
表面粗糙度为Ra≤3.2um。
加工时应以上端面与孔φ22H7的内表面为基准。
又由于上端面须加工，根据“基准先行”的规则，故应先加工上端面，再加工孔φ22H7，最后加工孔φ50H13的上下端面。
(2)、尺寸30、20、65、φ50、φ70都有其公差要求，加工时需要保证这些尺寸。
使其满足30-0.24+0.084、20-0.21-0.07、65-0.190φ50+0.46φ70+0.46。
(3)、φ22H7孔内表面Ra≤1.6，需要进行精铰。
φ70H13孔内表面Ra≤6.3，铣端面时就可以保证。
φ20H13内孔表面Ra≤3.2只需半精镗即可。
(4)、M8 的孔只需要钻孔与攻丝，可放在后期工序中。
(5)、φ8锥销孔只要求加工一半，故可以与M8孔同时钻出。
(6)、花键方向保持与图样一致。
两件铸在一起表面应无夹渣、气孔。
根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面尺寸，上述表面的技术要求采用常规加工工艺均可以保证。
设计说明书题目：拨叉的工艺规程及钻M8螺纹孔夹具设计学生：学号：专业：班级：指导老师：摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
拨叉加工工艺规程及其钻孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、切削用量、夹紧、定位、误差。
全套图纸，加153893706ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, likelocates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords:The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录序言 (1)一. 零件分析 (2)零件作用 (2) (2)二. 工艺规程设计 (3) (3) (4) (4)、工序尺寸及毛坯尺寸的确定 (5) (6)三夹具设计 (9) (9) (9) (9) (10) (10)总结 (13)致谢 (14)参考文献 (15)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
拨叉的加工工艺及夹具设计
拨叉是一种机械传动元件，具有多个齿槽，用于控制传动轴转动方向和速度。
拨叉的加工工艺和夹具设计对制造精度和效率都有很大影响。
以下是拨叉的加工工艺及夹具设计的相关介绍。
1.加工工艺。
（1）材料选择。
一般采用优质的合金钢、滑动轴承用低碳钢或不锈钢等，根据要求选择不同的材料。
（2）预处理。
在拨叉的加工之前，需要进行预处理，如热处理、表面处理等。
热处理可以使材料硬度提高、渗碳、调质等，表面处理可以进行抛光、电解处理等。
（3）精加工。
精加工包括车、铣、磨等工艺，其中车削是最基本的工艺。
铣削工艺可以制作拨叉的齿槽，磨削工艺可以提高加工精度和表面质量。
（4）检验和装配。
加工完成后需要进行检验，包括外观质量、尺寸精度、齿槽尺寸等方面，确认是否符合要求。
最后进行拨叉的装配和调试。
2.夹具设计。
（1）定位要求。
夹具设计的第一个要求是准确定位，保证加工精度。
可以采用中央定位孔、三点定位、夹具块定位等方法。
（2）夹紧方式。
夹具要采用可靠的夹紧方式，避免工件滑动或变形，常用的夹紧方式有机械夹紧、气动夹紧等。
（3）切削力。
在夹具设计中要考虑切削力大小和方向，以保证加工过程中的稳定性和安全性。
（4）材料选择和加工精度。
夹具的材料选择应符合要求，一般采用高强度钢材或铸铁等，夹具的加工精度也需要达到高精度。
总之，拨叉的加工工艺和夹具设计都需要进行精细的规划和调整，以达到高质量、高效率的加工要求。
课程设计说明书题目：“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具与2×M8螺纹孔夹具设计设计者：班级：组别：指导教师：2013年6 月24 日目录一、序言 (2)二、设计题目 (2)三、设计内容 (2)四、工艺规程设计 (3)（一）拨叉的工艺分析及生产类型的确定 (3)（二）确定毛坯、绘制毛坯件图 (4)（三）拟定拨叉工艺路线 (6)（四）确定加工余量及工序尺寸 (9)（五）确定切削用量及时间定额 (10)五、铣槽夹具设计........... (17)六、铣槽夹具设计中的特点 (21)七、2×M8螺纹孔夹具设计 (22)八、2×M8螺纹孔夹具设计中的特点 (24)九、总结 (25)十、参考文献 (25)一．序言机械制造工艺课程设计时在我们学习完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。
这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题坚决问题的能力，为今后参加祖国的四化建设打下一个良好的基础。
由于能力有限，设计尚有不足之处，恳请各位老师给予指导。
二．设计题目：设计“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计三.设计内容：（1）零件--毛坯合图（2）机械加工工艺规程（3）夹具总装图、主要零件图（4）课程设计说明书拨叉得工艺分析及生产类型的确定某拨叉零件的零件图如下图所示：其余未注明圆角半径R3~5mm一、拨叉的用途题目给定的零件是CA6140拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作，获得所需的速度和扭矩的作用。
拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。
拨叉钻孔夹具设计学院：专业班级：学号：学生姓名：指导教师：课程设计任务书一、课程设计的目的机械制造装备设计课程设计是机械制造装备设计课程教学的一个不可或缺的辅助环节。
它是学生综合运用本课程及其先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。
它对于培养学生编制机械加工工艺规程和机床夹具设计的能力，为以后搞好毕业设计和到工厂从事工艺与夹具设计具有十分重要的意义。
本课程的目的在于：1）培养学生综合运用机械制造装备设计及相关专业课程（工程材料、机械设计、互换性与测量技术、机械制造基础）的理论知识，结合金工实习、生产实习中学到的实践知识，独立地分析和解决机械加工工艺问题，初步具备设计中等复杂程度零件的工艺规程的能力。
2）能根据被加工零件的技术要求，应用夹具设计的基本原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计保证加工质量的高效、省力、经济合理的专用夹具的能力。
3）使学生熟悉和能够应用有关手册、标准、图表等技术资料，指导学生分析零件加工的技术要求和企业已具备的加工条件，掌握从事工艺设计的方法和步骤。
4）进一步培养学生机械制图、设计计算、结构设计和编写技术文件等基本技能。
5）培养学生耐心细致、科学分析、周密思考、吃苦耐劳的良好习惯。
6）培养学生解决工艺问题的能力，为学生今后进行毕业设计和去工厂从事工艺与夹具设计打下良好的基础。
二、课程设计的要求本课程设计要求就一个中等复杂程度的零件编制一套机械加工工艺规程，按教师指定的某道工序设计一副专用夹具，并撰写设计说明书。
学生应在指导教师的指导下，认真地、有计划地、独立按时完成设计任务。
学生对待自己的设计任务必须如图工厂接受任务一样，对于自己所做的技术方案、数据选择和计算结果必须高度负责，注意理论与实践相结合，以期待整个设计在技术上是先进的、在经济上是合理的、在生产中是可行的。
设计题目：拨叉零件机械加工工艺规程及工艺装置生产纲领：3000～10000件生产类型：批量生产具体要求：1、产品零件图 1张2、零件毛坯图 1张3、机械加工工艺过程卡片 1份4、机械加工工序卡片 1套5、夹具设计装配图（0#或1#图纸） 1份6、夹具设计零件图（2#～4#图纸） 1～3张7、课程设计说明书（6000～8000字） 1份附：产品零件图指导教师：教研室主任：年月日目录一、设计任务 (6)二、计算生产纲领、确定生产类型 (6)三、零件的分析 (6)四、确定毛坯的制造方法、初步确定毛坯形状 (7)五、工艺规程设计 (8)六、夹具设计 (17)七、总结 (21)八、参考文献 (22)一、设计任务：该换挡叉应用在汽车变速箱的换挡机构中。
济南大学机械工程学院机械制造技术基础课程设计设计者：对着太阳呓语拨叉加工工艺及M8螺纹孔钻床夹具设计机械制造专业课程设计任务书题目：设计变速箱拨叉零件的机械加工工艺规程及钻锁销孔钻床夹具内容：（1）零件图 l张（2）毛坯图 l张（3）机械加工工艺规程卡片 1套（4）钻锁销孔钻床夹具装配图及零件图1套（5）课程设计说明书 1份原始资料：拨叉零件图1张（见附图1）；生产纲领为8000台／年(每台一件)；每日l班。
指导教师系、部、室主任教学院长2013 年 6 月2 0 日第1章 零件分析1.1 零件的作用拨叉是拖拉机变速箱的换档机构中的一个主要零件。
拨叉头以24φ孔套在变速叉轴上，并用螺钉经H M 68-螺纹孔与变速叉轴联结，拨叉脚则夹在双联变换齿轮的槽中。
当需要变速时，操纵变速杆，变速操纵机构就通过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移，拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位，从而改变拖拉机的行驶速度。
1.2 零件的工艺分析由零件图1.1可知，其材料为45钢。
该材料具有足够的强度、刚度和韧性，适用于承受弯曲应力和冲击载荷作用的工作条件。
该拨叉形状特殊、结构简单，属典型的叉杆类零件。
为实现换档、变速的功能，其叉轴孔与变速叉轴有配合要求，因此加工精度要求较高。
叉脚两端面在工作中需承受冲击载荷，为增强其耐磨性，该表面要求高频淬火处理，硬度为48～58；为保证拨叉换档时叉脚受力均匀，要求叉脚两端面对叉轴孔021.0024+φ的垂直度要求为0.05mm ，其自身的平面度为0.08。
为保证拨叉在叉轴上有准确的位置，改换档位准确，拨叉采用紧固螺钉定位。
螺纹孔的尺寸为H M 68-。
拨叉头两端面和叉脚两端面均要求切削加工，并在轴向方向上均高于相邻表面，这样既减少了加工面积，又提高了换档时叉脚端面的接触刚度；021.0024+φ孔和H M 68-孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外，该零件除主要工作表面(拨叉脚两端面、变速叉轴孔021.0024+φ，其余表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床、攻丝的粗加工就可以达到加工要求；而主要工作表面虽然加工精度相对较高，但也可以在正常的生产条件下，采用较经济的方法保质保量地加工出来。
由此可见，该零件的工艺性较好。
该零件的主要工作表面为拨叉脚两端面和叉轴孔021.0024+φ(H7)，在设计工艺规程时应重点予以保证。
图1.1（零件图）1.3 确定零件的生产类型依设计题目知：产品的年产量为8000台／年，每台产品中该零件数量为1件／台；结合生产实际，备品率α%和废品率β%分别取3%和0.5%，零件年产量为8000台／年×1件／台×(1+3%)×(1+0.5%)=8281.2件／年拨叉属轻型零件，该拨叉的生产类型为大量生产。
第2章确定毛坯、绘制毛坯简图2.1 选择毛坯由于该拨叉在工作过程中要承受冲击载荷，为增强拨叉的强度和冲击韧度，获得纤维组织，毛坯选用锻件。
该拨叉的轮廓尺寸不大，且生产类型属大批生产，为提高生产率和锻件精度，宜采用模锻方法制造毛坯。
毛坯的拔模斜度为5°。
2.2 确定毛坯的尺寸公差和机械加工余量1．公差等级由拨叉的功用和技术要求，确定该零件的公差等级为普通级。
2．锻件重量由于无法得到加工后巴叉的质量，所以先根据图纸画出三维图经过分析（如下截图）得出质量为（密度取7.8×10-6kg ／3） 0.3kg ≈0.33可初步估计机械加工前锻件毛坯的重量为0.44kg 。
3．锻件形状复杂系数 对拨叉零件图进行分析计算，可大致确定锻件外廓包容体的长度、宽度和高度，即l =95mm ， b =65mm ，h =45mm ；该拨叉锻件的形状复杂系数为)/(44.0/ρlbh m m S N t ===0.44kg ／(95mm ×65mm ×45mm ×7.8×10-6kg ／3)≈0.44／2.17≈0.203由于0.203介于0.16和0.32之间，故该拨叉的形状复杂系数属S 3级。
4．锻件材质系数 由于该拨叉材料为45钢，是碳的质量分数小于0.65％的碳素钢，故该锻件的材质系数属M 1级。
5．锻件分模线形状 根据该拨叉件的形位特点，选择零件高度方向通过螺纹孔轴心的平面为分模面，属平直分模线。
6．零件表面粗糙度 由零件图可知，该拨叉各加工表面的粗糙度均大于等于1.6μm 。
根据上述诸因素，可查《机械制造设计基础课程设计》表2.13确定该锻件的尺寸公差和机械加工余量，所得结果列于表2.1中。
表2.1 拨叉机械加工余量及锻造毛坯尺寸公差2.3 绘制拨叉锻造毛坯简图由表2.1所得结果，绘制毛坯简图2.3所示。
图2.3（毛坯简图）第3章 工艺规程设计3.1 定位基准的选择定位基准有粗基准和精基准之分，通常先确定精基准，然后再确定粗基准。
1．精基准的选择 叉轴孔021.0024+φ的轴线是拨叉脚两端面设计基准，拨叉头左端面是拨叉轴向方向上尺寸的设计基准。
选用叉轴孔021.0024+φ的轴线和拨叉头左端面作精基准定位加工拨叉脚两端面，实现了设计基准和工艺基准的重合，保证了被加工表面的垂直度要求。
另外，由于拨叉件刚性较差，受力易产生弯曲变形，选用拨叉头左端面作精基准，夹紧力作用在拨叉头的右端面上，可避免在机械加工中产生夹紧变形，夹紧稳定可靠。
2．粗基准的选择选择变速叉轴孔24φ的外圆面和拨叉头右端面作粗基准。
采用24φ外圆面定位加工内孔可保证孔的壁厚均匀；采用拨叉头右端面作粗基准加工左端面，可以为后续工序准备好精基准。
3.2 拟订工艺路线工艺路线的拟订是制订工艺规程的总体布局，包括：确定加工方法，划分加工阶段，决定工序的集中与分散，加工顺序的安排，以及安排热处理、检验及其他辅助工序(去毛刺、倒角等)。
它不但影响加工的质量和效率，而且影响到工人的劳动强度、设备投资、车间面积、生产成本等。
因此，拟订工艺路线是制订工艺规程的关键性一步，必须在充分调查研究的基础上，提出工艺方案，并加以分析比较，最终确定一个最经济合理的方案。
1．表面加工方法的确定根据零件图上各加工表面的尺寸精度和表面粗糙度，查《机械制造设计基础课程设计》表2.25平面加工法案的经济精度和表面粗糙度；查《机械制造设计基础课程设计》表2.24孔加工法案的经济精度和表面粗糙度，确定拨叉零件各表面的加工方法，如表3.1所示。
表3.1 拨叉零件各表面加工方案2．加工阶段的划分该拨叉加工质量要求较高，可将加工阶段划分成粗加工、半精加工和精加工几个阶段。
在粗加工阶段，首先将精基准(拨叉头左端面和叉轴孔)准备好，使后续工序都可采用精基准定位加工，保证其他加工表面的精度要求；然后粗铣拨叉头右端面、拨叉脚内表面、拨叉脚两端面的粗铣、凸台。
在半精加工阶段，完成拨叉脚两端面的半精铣加工和螺纹孔的钻孔丝锥攻丝；在精加工阶段，进行拨叉脚两端面的磨削加工。
3．工序的集中与分散选用工序集中原则安排拨叉的加工工序。
该拨叉的生产类型为大批生产，可以采用万能型机床配以专用工、夹具，以提高生产率；而且运用工序集中原则使工件的装夹次数少，不但可缩短辅助时间，而且由于在一次装夹中加工了许多表面，有利于保证各加工表面之间的相对位置精度要求。
4．工序顺序的安排(1) 机械加工工序遵循“先基准后其他”原则，首先加工精基准——拨叉头左端面和叉轴孔021.0024+φ；遵循“先粗后精”原则，先安排粗加工工序，后安排精加工工序；遵循“先主后次”原则，先加工主要表面——拨叉头左端面和叉轴孔021.0024+φ和拨叉脚两端面，后加工次要表面——螺纹孔；遵循“先面后孔”原则，先加工拨叉头端面，再加工叉轴孔021.0024+φ孔；先铣凸台，加工螺纹孔M8。
由此初拟拨叉机械加工工序安排如表3.2所示。
表3.2 拨叉机械加工工序安排（初拟）(2) 热处理工序模锻成型后切边，进行调质，调质硬度为241～285，并进行酸洗、喷丸处理。
喷丸可以提高表面硬度，增加耐磨性，消除毛坯表面因脱碳而对机械加工带来的不利影响。
叉脚两端面在精加工之前进行局部高频淬火，提高其耐磨性和在工作中承受冲击载荷的能力。
在表3.2中工序80和工序90之间增加热处理工序，即：拨叉脚两端面局部淬火。
(3) 辅助工序粗加工拨叉脚两端面和热处理后，应安排校直工序；在半精加工后，安排去毛刺和中间检验工序；精加工后，安排去毛刺、清洗和终检工序。
综上所述，该拨叉工序的安排顺序为：基准加工——主要表面粗加工及一些余量大的表面粗加工——主要表面半精加工和次要表面加工——热处理——主要表面精加工。
5．确定工艺路线在综合考虑上述工序顺序安排原则的基础上，拟定拨叉的工艺路线如表3.3所示。
表3.3 拨叉机械加工工艺路线（修改后）3.3 加工设备及工艺装备的选用机床和工艺装备的选择应在满足零件加工工艺的需要和可靠地保证零件加工质量的前提下，与生产批量和生产节拍相适应，并应优先考虑采用标准化的工艺装备和充分利用现有条件，以降低生产准备费用。
拨叉的生产类型为大批生产，可以选用高效的专用设备和组合机床，也可选用通用设备，所选用的夹具均为专用夹具。
各工序加工设备及工艺装备的选用如表3.4所示。
表3.4 加工设备及工艺装备3.4 加工余量、工序尺寸和公差的确定1、工序10 粗铣拨叉头两端面、工序20半精铣拨叉头左端面和工序80半精铣拨叉头右端面工序10、工序20和工序80的加工过程如图3.1所示。
工序10：以右端面定位，粗铣左端面，保证工序尺寸L 1；以左端面定位，粗铣右端面，保证工序尺寸L ２；工序20： 以右端面定位，半精铣左端面，保证工序尺寸L 3。
工序80： 以左端面定位，半精铣右端面，保证工序尺寸L 4，达到零件图设计尺寸L 的要求，01.040-=L 。
由图3.1所示加工过程示意图，建立分别以Z 2、Z 3和Z 4为封闭环工艺尺寸链如图3.2所示。
图3.1 加工过程示意图 图3.2 工艺尺寸链图1)求解工序尺寸L 3：查《机械制造设计基础课程设计》表2.64平面精加工余量，得半精铣余量Z 4=1，由图3.1知01.0440-==L L ，从图3.2c 知，434L L Z -=，则()140443+=+=Z L L = 41 。
由于工序尺寸L 3是在半精铣加工中保证的，查《机械制造设计基础课程设计》表2.25平面加工法案和表面粗糙度知，半精铣工序的经济加工精度等即可达到左端面的最终加工要求10，因此确定该工序尺寸公差为0，其公差值为0.1mm ，故05.0413±=L2)求解工序尺寸L 2：查《机械制造设计基础课程设计》表2.64平面精加工余量，得半精铣余量Z 4=1，由图3.2（b ）知， 332Z L L +== (41+1)42mm 。
