大金空调安装规范(课堂PPT)

23 23
六、固定码的安装
大金(中国)投资有限公司广州分公司工程技术课
24 24

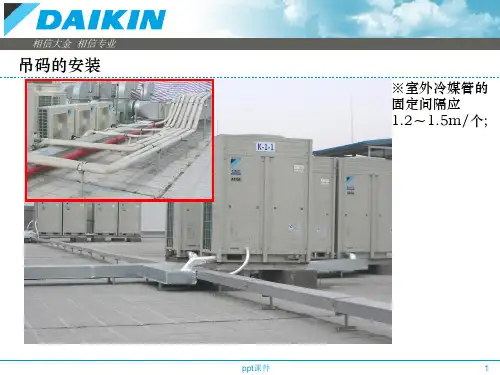

吊码的安装
※确定冷媒管、排水管的走向和定位；
※安装冷媒管、排水管前应先安装固定码；
大金(中国)投资有限公司广州分公司工程技术课
25 25
吊码的安装
※冷媒管、排水管的固定码间隔要统一美观,固定间距应在大金的技术要求内；
17 17
设备的安装
※室外机基础高度 200mm以上；
※室外机基础加防震垫；
※防震垫厚度不小于10mm；
※室外机安装位置便于排水;
大金(中国)投资有限公司广州分公司工程技术课
18 18
设备的安装
※HRV水平安装±1°以内； ※HRV按照正确方向安装； ※HRV有足够的维修、保养空间； ※HRV维修口的尺寸为: 400×400mm以上； ※室外的送、回风管的间距为风管直径的3倍以上; ※室外侧的风管要进行绝热;
※丝杆的长度统一在机器的中间位置；
大金(中国)投资有限公司广州分公司工程技术课
16 16
设备的安装
※室外机水平安装 ±1°以内;
※室外机应保证足够的散热空间；
※ 室外机的噪音应不影响到用户或是他人；
※室外机排风应不影响到他人；
※室外机应有足够的维修空间；
大金(中国)投资有限公司广州分公司工程技术课
※设备包装完好；
大金(中国)投资有限公司广州分公司工程技术课
8 8
9
材料的摆放
※堆放场所应具备防水、防尘、防晒条件；
※冷媒管清洁后应做好封口处理；
※冷媒管离地 300mm以上搁置堆放,并防止碰撞受损；

空调安装施工规范ppt课件

防火等级A不燃
一般在现场制作，安装成本高，适用于大型的风管。一般从外部进行保温处理，使用寿命长。
防火等级B1难燃
工厂定制，现场拼接，安装方便，适用于各种场合。包括酚醛、玻璃纤维等内外覆铝箔的风管。
47
3.2、施工中安装规范
3.2.1、室内机安装规范要求-高静压风管机
风口选材
单层百叶双层百叶适用于层高较低的住宅
4
家用中央空调安装培训
2、施工基本流程
5
2、施工基本流程
施工基本流程如右图所示，施工过程中可以根据不同的情况合理调整顺序
6
2、施工基本流程
7
家用中央空调安装培训
3、施工规范和要求
8
目录
3、施工规范和要求
3.1 3.1.1 3.1.2 3.1.3 3.1.4
施工前准备工作施工图纸审核施工工具施工现场物料管理开工培训
54
3.2、施工中安装规范
3.2.2、冷媒配管施工规范空调冷媒配管作业主要包含以下三个方面： ① 冷媒配管的固定作业 ② 冷媒配管的焊接作业 ③ 冷媒配管其他处理（弯管、涨管等）
55
3.2、施工中安装规范
3.2.2、冷媒配管施工规范-固定作业横管支撑支撑目的：减少管路热胀冷缩而造成的应力负荷 ①铜管外径6.35mm~9.52mm，支撑件间距不大于1.0M。 ②铜管外径在12.7mm以上时，支撑件间距不大于1.5M。
家用中央空调安装培训
1
目录
1、施工质量的重要性 2、施工基本流程 3、施工规范和要求
2
家用中央空调安装培训
1、施工质量的重要性
3
1、施工质量的重要性
空调施工过程中，安装材料的选择、施工规范的执行情况以及各项施工工艺的水平都决定了最终的施工质量，决定了用户对空调感受。因此对于一个成功的工程来说，三分产品，七分安装，这是得到业界广泛认同的！

大金空调安装规范

FVY71LNVLW RY71FPBSVILW
FVX56AV1C RX56AV1C
MC704MV2 FDXD50BMVMC RXD50BMVMC
安装配件
铜管保温管排水管电线
各种配件的规格
配件名称
室内外配管（mm)
液管
6.4
保温管(mm)
液管
12-15
配线(mm² )
室内外联络线
2.5mm²
家用空调维修篇
室外机电脑板的拆卸
室外机配线图
电桥交流→直流
变频模块
压缩机
室外机的电器元件
维修工具
室外机电器箱的拆卸
变频器及压缩机故障的判断
变频电路可引起数种故障，典型的故障电流输出（OPC：故障代码L5）。如果过大电流连续数微秒流向变频器末端的晶体管模块N端，变频器的过电流功能将使变频器的运转暂停以保护晶体管模块。有时会出现电流过大，但过大电流本身并非故障。因此，在这种情况下，当电流恢复正常时，变频器自动重新启动。但是，如果过电流异常连续数次发生（发生次数因机型而异），变频器将显示“L5”并停止运转。在上述情况下，变频器将在很短时间内停止。因此，这一现象无法用通常的维修方法来监测。而且，要确定哪些部件发生故障几乎是不可能。更严重的是，可能不得不更换整个压缩机，晶体管模块和变频器PC板。在这种情况下，使用变频分析仪，能够检测出故障由压缩机 2还是控制侧（ PC板或晶体管模块）造成的。变频器具有准三相输出，准三相输出是通过使用 6个晶体管开启或关闭DC电源而产生的。如果这6个晶体管中的任何一个无法工作，就不可能有适当的三相电源输出。使用变频器分析仪，能够同时检查所有晶体管的运作情况。
大金摆动式压缩机
静音低至22分贝

大金VRV空调安装调试示范PPT课件

FXS-
天花板嵌入风管连接型
FXM-
天花板悬挂型
FXH-
挂壁型
FXA-/FXYA-
排水泵扬程 550/600* mm
660/750* mm 440 mm
210/250* mm （选配，294 mm）（选配，600 mm）（选配，1000 mm）
*注：前一数字为进口机，后一数字为国产机。数据以随机的说明资料为准.
最新课件
22
3、冷媒配管工程
最新课件
23
3、冷媒配管工程
4）铜管的保养：（接上页） ●施工中的铜管，若不能及时与室内、外机连接，必须进行
封口：
①短时间内可用胶带封口； ②长时间必须用钎焊法：（夹紧管口，钎焊，封入 2~5kgf/cm2氮气，见右图）
●穿保温套、穿墙时必须封口，并用塑料包裹好，见右图：
3）试验步骤：用氮气对系统液管和气管同时加压
步骤 ① ② ③
压力 3kgf/cm2 15kgf/cm2 28kgf/cm2
●工作顺序：
最新课件
32
4、排水管工程
1）要点：倾斜度至少1/100；
●如果做不到1/100坡度，可考虑使用大一号配管，利用管径做坡度；
●排水管就近排放，尽可能短；
●空调排水管必须与其他水管分开安装，以防止其他水管堵塞时水
倒流入室内机；
特别是与污水管分开安装，以防止异味进入室内。
最新课件
33
4、排水管工程
空间，但是距离不能太大。
最新课件
30
3、冷媒配管工程
12）氮气置换： ●原因：如果焊接时未进行氮气置换，会使配管表面生成氧化膜，进入冷媒系统内会给阀和压缩机等带来不良影响，直接造成重大故障。 ●方法：见下图，氮气压力为0.2kgf/cm2左右

空调器安装施工指南幻灯片PPT

不同使用场所（㎡）居室房间面积（m2）计算机房面积（m2）饭店客房面积（m2）餐厅面积（m2）商场面积（m2）办公室面积（m2）
单位面积所需冷负荷（W）例：制冷量 3500W
150～170 160～200 160～200 220～350 200～300 160～200
23（㎡） 19（㎡） 24（㎡） 18（㎡） 14（㎡） 19（㎡）
改善前
改善后
P- 11
室内机安装面选定
嵌入式空调内机的安装位置
参考值:
A点距离1500mm以上(距墙壁) B点距离1500mm以上(距障碍物) C点距离地面2200mm--2600 mm
柜式空调内机的安装位置
参考值:
A点距离100mm以上(距墙壁) B点距离100mm以上(距墙壁) C点平行距离不应有障碍物。 D点角度不小于45度注：（1）室内机安装要保持水平，如遇
冷媒配管安装真空干燥
冷凝水管安装电气工程
检漏
A
A
安装检查充填冷媒现场设定
试运转收尾施工交付使用
P-9
安装面选定情况
1．安装面材质
安装在建筑物的墙壁或屋顶时，必须是实心砖、混凝土或其强度等效的安装面；
2．安装面承重
建筑物预留有空调器安装面时，必须采用足够强度的钢筋混凝土结构件，其承重能力内机安装面应大于 120kg/m2，外机安装面应大于300kg/m2；
空调器安装施工指南幻灯片PPT
本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
使用房间的用途及空间情况
空调器的冷（热）负荷应与使用房间的主要用途和空间相适宜。 1．房间的主要用途分为：家庭居住；饭店客房；办公室；计算机及外围设备或电气设备房；商场；餐厅。对一些计算机房和互连网数据中心等需终年制冷降温场所应选配基站式专用空调,

大金空调安装注意事项-2022年学习资料

分歧以后是否立即急转弯-什么做得不对？-怎样做才对？-分歧管出口后急转弯-直行500mm以上的距离后再-会起什么样的故障？-转弯。-因为冷媒的偏流，引起系统性能-的下降，容易产生冷媒的流动音。
是否使用大金的分歧管-什么做得不对？-所用的分歧管并非大金指定-的。-会引起什么样的故障？-因为冷媒没有正分流，造-成运转不正常；因为品质不-良，往往在焊接部分出现漏-气。-怎样做才对？-必须使用正宗的零部件。用非大金产品，则超过-厂家的保证范围。-6
冷凝水出口的安装-。-怎样做才对？-软管水平直行，接L弯头后再-作提升。为防止软管的垂荡，-在弯头处要加接钩支持。-11
冷媒、冷凝水管的吊装间距-·什么做得不对？-冷媒、冷凝水管间距过长-会引起什么样的故障？-冷媒配管在空调机动和停-机时都反复伸缩，冷媒吊杆-间距过长会引起故障-冷凝水管吊杆间距过长会引-2.5m-起气袋-12
材料是否放置在干燥、清洁的地方-。-怎样做才对？-将配管放在离地300mm以上-的搁架上。端部用胶带严实口，以防水分、垃圾、灰-尘、沙粒进入配管。-四通
是否正确使用与铜管管径相对应的割-刀-什么做得不对？-用锯子切割铜管。-会引起什么样的故障？-铜粉残留在管，造成堵塞，-以至引起故障。而且，管端-整修困难，扩喇叭口的话容-易产生泄露。-怎样做才对？-用合适于铜管寸的切管器-垂直于轴线切断。-4
冷凝水水平管T字合流部是否呈对流抵抗-什么做得不对？-。-怎样做才对？-水流在合流处形成抵抗。-用交叉连接方式错开水流。-会引起什么样的故障？-左右水流对冲，造成排水困-难。
冷凝水软管弯曲-。-什么做得不对？-软管弯曲。-·会引起什么样的故障？-弯曲部管径变小，水不易排-出；长时受水流冲击，长-年老化后容易破裂。-10

大金安装说明

清洁
气密性
•冷媒泄漏
大金空调（上海）有限公司
PPT07007
Daikin Training
安装冷媒配管
• • 冷媒配管施工三原则 – 清洁,干燥,气密施工流程
安装机组按施工图配管氮气置换&钎焊
管道吹洗
气密试验
真空干燥
请确认所安装的机型
大金空调（上海）有限公司 PPT07007
Daikin Training
* Φ19.05mm的铜管如采用盘管形式,壁厚应增加至1.20mm
3. 洁净度要求: 杂质含量<30毫克/10m 4. 必须经过脱油脂处理(要求铜管供应商提供清洗证明)
大金空调（上海）有限公司 PPT07007
Daikin Trainiห้องสมุดไป่ตู้g
钎焊连接
必须进行氮气置换
1. 2. 3. 定向流动气流保持焊接区域0.02Mpa压力在铜管完全冷却后,方可停止通入氮气
注:* 室外机在上时为50m,室外机在下时为40m
大金空调（上海）有限公司 PPT07007
Daikin Training
R410A冷媒配管要求(RMXS/LMXS)
1. 材料:磷酸脱氧无缝铜管 2. 设计压力:4.0Mpa以上 (运行压力比R22高约1.6倍) 直径(mm) 6.35 9.52 12.7 15.88 19.05 22.2 壁厚(mm 0.80 0.80 0.80 1.00 1.00 1.20 1/2H(半硬管或硬管) 硬度等级 O型(盘管) 直径(mm) 25.4 28.6 31.8 34.9 38.1 41.3 壁厚(mm) 1.20 1.20 1.30 1.30 1.40 1.70 硬度等级 1/2H(半硬管或硬管)

大金VRVⅢ安装调试维修培训 ppt课件

PPT06007G01ppt课件
Daikin Trainin1g5
FXDP的安装空间
薄壁风管式
大金空调（上海）有限公司
PPT06007G01ppt课件
300以上维修空间
Daikin Trainin1g6
FXSP的安装空间
300以上维修空间
内藏风管式
大金空调（上海）有限公司
PPT06007G01ppt课件
可连
接的
室内 13 16
19
23
26
29
33
36
39
43
机的
台数
连接
的室 112 140 168
200
225
252
280
312
337
365
内机的总
~
~
~
~
~
~
~
~
~
~
容量 291 364 436 520 585 655 727 811 876 949
指数
内外机配置率：50~130% 容量指数：上海大金的VRVⅢ采用(w/100)计算
PPT06007G01ppt课件
Daikin Trainin2g2
室外机安装空间 (单机安装)
≥300 ≥10
≥500
≥10 ≥300
≥100 ≥50
≥500
≥50
大金空调（上海）有限公司
≥200 PPT06007G01ppt课件
Daikin Trainin2g3
室外机安装空间 (多台外机)
≥300
冷媒种类 P → R410A(上海大金) Q → R410A(进口品)
名义能力 W/100:上海大金 (kcal/h)/100:进口品

空调安装步骤及方法PPT幻灯片课件

注意：1 .此操作应在室内机组有压力的时候进行。 2.操作时应缓慢轻力。
23
5.2-6 内外机连接管
•粗管为气管 •细管为液管
24
5.2-7将弯曲的连接管回直
方法：双手缓慢轻力的将连接管回直，同时用脚踏住连接管的一端并随之缓慢移动。
25
5.2-7 将室内机连接管堵头拧下
注意：1.不能将连接管扭曲；
11
5.1 挂壁板安装要求距地面2.2~2.4米高距天花板20厘米以上挂壁板应水平安装安装牢固，应能承受60㎏的重量
12
5.1－1挂壁板的安装步骤：
找出水平并做好记号
13
5.1－2挂壁板的安装步骤：用膨胀螺丝固定
14
5.1－3挂壁板的安装步骤：
固定好的挂壁板必须保持水平位置
分体挂壁式空调安装步骤及方法
1
▲高空作业安全保护措施
离地面2米作业必须系安全带
吊装室外机必须系牢绳索！
2
一.安装前的准备工作
1. 与用户交流确定安装位置 2. 观察室内外的环境是否具备足够的空间 3. 做好用户家具、电器等的防护措施
3
二.安装步骤
1. 从包装箱里取出室内外机及安装附件； 2. 观察内外机组有无损伤，配件是否齐全； 3. 在设计好的位置开墙洞； 4. 在设计好的位置安装室内机组固定挂壁板； 5. 根据连接管的长度安装室外机组固定支架； 6. 室内外机组电源控制线安装； 7. 室内外机组连接管的安装； 8. 检查安装无误及用户电源正常后通电试机； 9. 给用户讲解、填写安装卡、保修卡。
• 根据室内机安装位置合理设计墙洞高度。
• 一般距地面2.1 至2.25米高
• 墙洞直径35～～～70厘米

大金空调安装规范PPT课件

※ 室外机的噪音应不影响到用户或是他人；
※室外机排风应不影响到他人；
※室外机应有足够的维修空间；
精选ppt课大件金20(2中1(国中)国投)资投有资限有公限司公广司州广分州公分司公工司程工技程术技课术课
17
相信大金相信专业
设备的安装
※室外机基础高度 200mm以上；
※室外机基础加防震垫；
精选ppt课大件金20(2中1(国中)国投)资投有资限有公限司公广司州广分州公分司公工司程工技程术技课术课
3
相信大金相信专业
现场施工要求
※公司统一的服装； ※佩戴施工牌； ※配戴安全帽； ※张贴现场提示牌；
精选ppt课大件金20(2中1(国中)国投)资投有资限有公限司公广司州广分州公分司公工司程工技程术技课术课
九、保温作业················56～65
十、试压作业················66～69
十一、配线作业···············70～74
精选ppt课大件金20(2中1(国中)国投)资投有资限有公限司公广司州广分州公分司公工司程工技程术技课术课
2
相信大金相信专业
一、现场施工要求
9
相信大金相信专业
材料的摆放
※堆放场所应具备防水、防尘、防晒条件；
※冷媒管清洁后应做好封口处理；
※冷媒管离地 300mm以上搁置堆放,并防止碰撞受损；
精选ppt课大件金20(2中1(国中)国投)资投有资限有公限司公广司州广分州公分司公工司程工技程术技课术课
10
相信大金相信专业
材料的摆放
4
相信大金相信专业
现场施工要求
※文明施工、安全施工；
精选ppt课大件金20(2中1(国中)国投)资投有资限有公限司公广司州广分州公分司公工司程工技程术技课术课

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 冷凝水管吊杆间距过长会引起气袋
12
冷媒配管钎焊是否氮气充洗
• 怎样做才对？ • 氮气置换不会让配管内形成
氧化膜，减少给冷媒系统内的阀和压缩机带来不良影响
13
预制件的制作
• 预制件制作
• 怎样做才对？
• 分歧管制作建议在地面完成，既方便了钎焊,减少泄漏,又便于包扎保温材。特别是楼层内部结构相同的高楼，可以大大提高作业效率。
进入配管会造成膨胀阀、毛细管的阻塞，以至引起故障。（2）容易被踩踏而造成变形，使用后会引起系统性能的下降，或冷媒在其中通过时产生噪音。
2
材料是否放置在干燥、清洁的地方
• 怎样做才对？ • 将配管放在离地300mm以上
的搁架上。端部用胶带严实封口，以防水分、垃圾、灰尘、沙粒进入配管。
3
• 什么做得不对？ • 水流在合流处形成抵抗。 • 会引起什么样的故障？
• 左右水流对冲，造成排水困难。
• 怎样做才对？ • 用交叉连接的方式错开水流。
9
冷凝水软管弯曲
• 什么做得不对？ • 软管弯曲。 • 会引起什么样的故障？ • 弯曲部管径变小，水不易排
出；长时间受水流冲击，长年老化后容易破裂。
10
冷凝水出口的安装
• 怎样做才对？ • 软管水平直行，接L弯头后再
作提升。为防止软管的垂荡，在弯头处要加接吊钩支持。
11
冷媒、冷凝水管的吊装间距
2.5m
• 什么做得不对？
• 冷媒、冷凝水管间距过长
• 会引起什么样的故障？
• 冷媒配管在空调机起动和停机时都反复伸缩，冷媒吊杆间距过长会引起故障
20
冷媒配管是否做到横平竖直
• 什么做得不对？
• 配管走向凌乱，虽不影响机器的效果，但容易造成工程不良的感觉，从而影响大金品牌的声誉。
• 怎样做才对？
• 横向管尽量要水平，立管要垂直。
• 配管的美观是评判工程质量的重要因素。
21
要现场条件允许，就要采用由上而下或45度的连接方式。
16
冷凝水横向管与竖管的连接
• 什么做得不对？
• 横向管与竖水平连接
• 会引起什么样的故障？
• 水患可能来自意想不到的地方，要防止水的回流及横管的排水困难。
• 怎样做才对？
• 应采用排水管接头或下降一下或伸出横向管的方法。
17
相同管径的铜管焊接时，是否使用涨管器或束接连接
• 怎样做才对？ • 使用压线端子，并切扎
• 什么做得不对？ • 卸下机器后的配管未封口，
随意放置。 • 会引起什么样的故障？
水分、垃圾、灰尘等异物进入配管会造成膨胀阀、毛细管的阻塞，以至引起故障。 • 怎样做才对？即使是暂时放一下，也要盖上盲盖，或用胶带封口。
是否按箭头指示方向正向堆放室内机
• 什么做得不对？ • 没有按箭头的方向正向堆放
室内机。 • 会引起什么样的故障？ • 会引起排水泵的卡位而导致
排水不良。 • 怎样做才对？ • 按箭头方向正向堆放，并注
意堆放的层数不要超过规定，以免压坏机器。
1
材料是否放置在干燥、清洁的地方
什么做得不对？（1）端部没有封口（2）配管直接放在地面上。会引起什么样的故障？（1）水分、垃圾、灰尘等异物
• 怎样做才对？
• 分歧管出口后急转弯 • 会引起什么样的故障？
• 直行500mm以上的距离后再转弯。
• 因为冷媒的偏流，引起系统性能的下降，容易产生冷媒的流动音。
5
是否使用大金的分歧管
• 什么做得不对？ • 所用的分歧管并非大金指定
的。 • 会引起什么样的故障？ • 因为冷媒没有正确分流，造
14
冷凝水提升管连接主管要呈急坡度
• 怎样做才对？ • 排水泵停止运转后，有一部
分水会回流到积水盘内。回流水量过多，可能会引起泵的反复停转，而出现故障。为减少这部分水量，要求提升后与主管的连接采用急坡度。（不要拘泥于1：100的要求）
15
向水平管的合流呈上下角度连接
• 怎样做才对？ • 横向连接容易产生回流，只
什么做得不对？用铁棒敲击后产生喇叭形扩口
• 会引起什么样的故障？
• 连接处空隙较大，造成钎焊时间过长，易产生漏点和铜管的堵塞。
18
电源线末端是否使用压线端子
• 什么做得不对？
• 没有使用压接式接线端子，螺丝没有紧固牢。
• 会引起什么样的故障？
• 接线脱落，机器停止运转。最坏的情况是，继续通过过载电流，以至烧坏电源线。
成运转不正常；因为品质不良，往往在焊接部分出现漏气。 • 怎样做才对？ • 必须使用正宗的零部件。（使用非大金产品，则超过厂家的保证范围。）
6
是否使用大金的附属断热材
• 什么做得不对？
• 未使用大金的专用附属保温材
• 会引起什么样的故障？
• 因包扎补修保温材困难而容易产生空隙，从而结露滴水
是否正确使用与铜管管径相对应的割刀
• 什么做得不对？ • 用锯子切割铜管。 • 会引起什么样的故障？ • 铜粉残留在管内，造成堵塞，
以至引起故障。而且，管端整修困难，扩喇叭口的话容易产生泄露。 • 怎样做才对？ • 用合适于铜管尺寸的切管器垂直于轴线切断。
4
分歧以后是否立即急转弯
• 什么做得不对？
• 怎样做才对？ • 使用大金的专用保温材
7
钎焊后是否马上用水冷却
• 什么做得不对？ • 钎焊后立即用水急速冷却铜
管。 • 会引起什么样的故障？ • 因为铜管与焊材的膨胀系数
不同，急速冷却会产生裂缝。 • 怎样做才对？ • 将铜管自然冷却一段时间，
用手触摸不再烫手后再用湿布冷却。
8
冷凝水水平管T字合流部是否呈对流抵抗
