500高压旋喷桩水泥用量计算（最新版）目录一、高压旋喷桩概述二、高压旋喷桩水泥用量计算方法1.根据设计条件计算2.利用经验数据计算3.旋喷实验得出现场浆液流速计算三、高压旋喷桩水泥用量的影响因素1.桩长和桩的横截面积2.水泥掺量3.土的容重四、高压旋喷桩水泥用量的实际应用1.桩长为 700 的桩水泥用量计算2.水泥用量为90kg/m的塑性混凝土强度分析五、结论正文一、高压旋喷桩概述高压旋喷桩是一种地基处理技术，通过高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
这种技术能够有效提高地基强度，广泛应用于基础工程、道路工程等领域。
二、高压旋喷桩水泥用量计算方法1.根据设计条件计算在实际工程中，高压旋喷桩的水泥用量需要根据设计条件进行计算。
这包括桩长、桩的横截面积、水泥掺量、土的容重等因素。
具体计算公式如下：水泥用量 = 桩长×桩的横截面积×水泥掺量×土的容重2.利用经验数据计算由于高压旋喷桩的实际施工条件可能与设计条件有所不同，因此也可以根据经验数据进行水泥用量的估算。
通常情况下，高压旋喷桩水泥用量为被加固土的百分之十五到百分之十八。

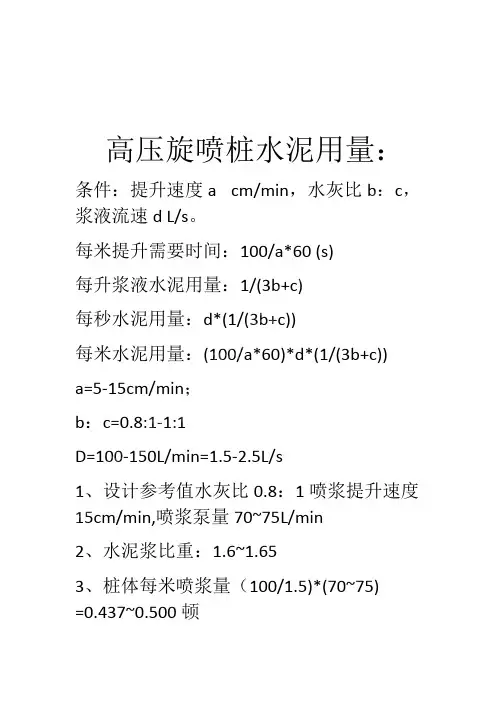

3.旋喷实验得出现场浆液流速计算在实际施工过程中，还可以通过旋喷实验得出现场浆液流速，从而计算出每米需要的水泥用量。
具体计算公式如下：每米提升需要时间：100/a60 (s)每升浆液水泥用量：1/(3bc)每秒水泥用量：d(1/(3bc))每米水泥用量：(100/a60)d(1/(3bc))三、高压旋喷桩水泥用量的影响因素1.桩长和桩的横截面积桩长和桩的横截面积是影响高压旋喷桩水泥用量的重要因素。
较长的桩长和较大的桩截面积会导致水泥用量的增加。
2.水泥掺量水泥掺量也是影响高压旋喷桩水泥用量的关键因素。
适当的水泥掺量可以保证桩身强度，过高或过低的水泥掺量都会影响桩身质量。
3.土的容重土的容重会影响高压旋喷桩水泥用量的计算。
500高压旋喷桩水泥用量计算高压旋喷桩是一种常用的地基处理方法，在施工过程中，水泥的用量计算是至关重要的一环。
准确计算水泥用量可以确保施工的稳定性和可靠性，避免材料的浪费和不必要的成本。
本文将介绍如何计算500高压旋喷桩的水泥用量。
首先，水泥用量的计算需要考虑到旋喷桩的直径和长度。
500高压旋喷桩的直径为500毫米，长度可以根据实际工程需要进行确定。
以某工程为例，假设需要将500高压旋喷桩嵌入地下10米。
其次，计算水泥用量需要知道每米旋喷桩的水泥浆用量。
该值可由工程师根据实际施工情况确定，一般在设计阶段已经确定好。
假设每米旋喷桩的水泥浆用量为0.5立方米。
根据以上信息，可以计算出500高压旋喷桩的水泥用量。
首先，计算500高压旋喷桩的体积，即π*半径平方*长度。
由于半径为250毫米，长度为10米，代入公式得到体积为1963495.41立方毫米，即1.96立方米（保留两位小数）。
接下来，将旋喷桩的体积乘以水泥浆用量，即1.96*0.5=0.98立方米。
所以，按照500高压旋喷桩水泥用量的计算，每根旋喷桩需要0.98立方米的水泥。
需要注意的是，以上计算结果为单根旋喷桩的水泥用量。
在实际施工中，可能需要同时施工多根旋喷桩，因此需要将水泥用量按照实际需求进行调整和累加。
总的来说，计算500高压旋喷桩的水泥用量需要考虑旋喷桩的直径、长度和每米旋喷桩的水泥浆用量。
通过简单的数学运算，可以得出每根旋喷桩的水泥用量，从而确保施工的质量和稳定性。
本文介绍了计算500高压旋喷桩水泥用量的方法和步骤，希望能对相关从业人员和工程师在实际工作中提供一定的参考和帮助。
注：本文内容仅供参考，请在实际施工中结合具体情况进行具体分析和计算。
旋喷桩水泥用量计算 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
旋喷桩水泥用量计算
一、水泥浆比重计算
水泥浆比重，是指水泥浆的重量与体积之比。
水灰比就是水和水泥的重量比。
水灰比是，那么我们可以计算出水泥浆的比重如下：
一般水的比重为1g／cm３，水泥的比重为 g／cm３，
水灰比是，则假定水为1g，那么水泥是，
水的体积是1g/1g／cm３ = 1cm３，
水泥的体积是／cm３= cm３，
这样计算出水泥浆的比重为：(1+/(1+= g／cm３。
二、假如现场测量的水泥浆的比重为 x，设定水灰比为n，
水泥浆的比重公式：
X = (1+n)/(1+(n/)
三、根据水泥浆的比重计算水灰比
水灰比公式：n=(x-1)/(1-X/
我们可以验证一下。
我们假如测量的水泥浆的比重是，那么计算水灰比就是： = ,就是了与前面计算是一致的。
水灰比为１：０．６８，水泥浆比重为１．３７８
水灰比为１：０．８时，水泥浆比重为１．４３
水灰比为１：１时，水泥浆比重为１．５１２
四、知道水泥浆比重X，水灰比n，怎么计算１ cm３体积的水泥用量（用m表示）
1、浆液重量 = 浆液比重*体积 = X*Y
2、m ＝Ｘ＊１／（１＋１／n）
如水灰比为０．８的水泥浆，比重为１．４３，１cm３水泥浆液的水泥用量为：
１．４３／（１＋１／０．８）＝０．６３６g。

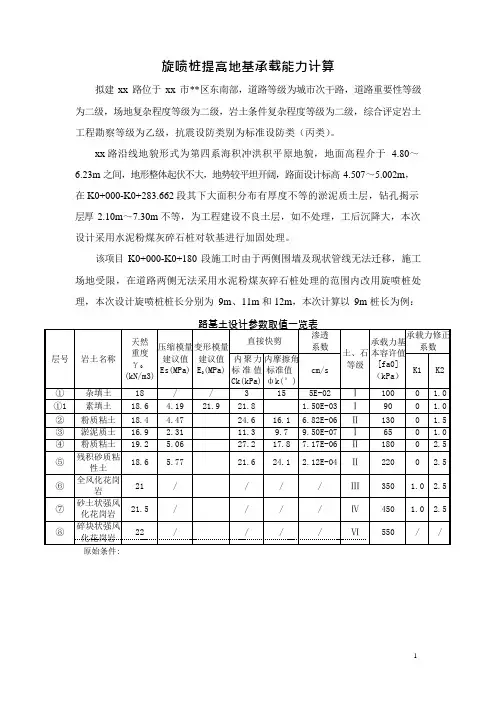

旋喷桩提高地基承载能力计算拟建xx 路位于xx 市**区东南部，道路等级为城市次干路，道路重要性等级为二级，场地复杂程度等级为二级，岩土条件复杂程度等级为二级，综合评定岩土工程勘察等级为乙级，抗震设防类别为标准设防类（丙类）。
xx 路沿线地貌形式为第四系海积冲洪积平原地貌，地面高程介于 4.80～6.23m 之间，地形整体起伏不大，地势较平坦开阔，路面设计标高4.507～5.002m，在K0+000-K0+283.662 段其下大面积分布有厚度不等的淤泥质土层，钻孔揭示层厚2.10m～7.30m 不等，为工程建设不良土层，如不处理，工后沉降大，本次设计采用水泥粉煤灰碎石桩对软基进行加固处理。
该项目K0+000-K0+180 段施工时由于两侧围墙及现状管线无法迁移，施工场地受限，在道路两侧无法采用水泥粉煤灰碎石桩处理的范围内改用旋喷桩处理，本次设计旋喷桩桩长分别为9m、11m 和12m，本次计算以9m 桩长为例：原始条件:计算目标: 计算沉降、承载力和稳定路堤设计高度: 1.120(m)路堤设计顶宽: 30.000(m)路堤边坡坡度: 1:0.000工后沉降基准期结束时间: 240(月) 荷载施加级数: 2序号起始时间 (月) 终止时间(月) 填土高度(m) 是否作稳定计算1 0.000 6.000 0.000 是2 6.000 12.000 1.120 是路堤土层数: 2 超载个数: 0层号层厚度(m) 重度(kN/m3) 内聚力(kPa) 内摩擦角(度)1 0.620 23.000 40.000 30.0002 0.500 18.000 30.000 30.000地基土层数: 3 地下水埋深: 1.000(m)钻孔数: 5钻孔位置(m): 0.000 20.000 40.000 60.000 80.000层号孔01层厚孔02层厚孔03层厚孔04层厚孔05层厚重度饱和重度地基承载力快剪C 快剪固结快剪竖向固结系水平固结系排水层(m) (m) (m) (m) (m) (kN/m3) (kN/m3) (kPa)(kPa)1 (度) (度) 数(cm2/s)1.000 1.000 1.000数(cm2/s)1.000 1.000 18.400 20.000 130.00024.600 16.100 16.100 0.00150 0.00150 否2 7.000 7.000 7.000 7.000 7.000 16.900 20.000 65.000 11.300 9.700 11.000 0.00150 0.00150 否3 10.000 10.000 10.000 10.000 10.000 19.200 20.000 180.000 27.200 17.800 15.000 0.00150 0.00150 否层号e( 0) e( 50) e(100) e(200) e(300) e(400) e(500) e(600) e(800)1 0.754 0.698 0.664 0.626 0.595 0.560 0.500 0.450 0.2502 0.754 0.698 0.664 0.626 0.595 0.560 0.500 0.450 0.2503 0.754 0.698 0.664 0.626 0.595 0.560 0.500 0.450 0.250砂垫层砂垫层厚度: 0.500(m)砂垫层的重度: 21.000(kN/m3)砂垫层的C: 0.000(kPa)砂垫层的: 30.000(度)加固土桩加固土桩布置形式:等边三角形加固土桩间距: 1.500(m)加固土桩的长度 9.000(m)加固土桩桩土应力比: 3.500加固土桩直径: 0.600(m)加固土桩的抗剪强度: 15.000(kPa)加固土桩布置起始坐标: 0.000(m)加固土桩布置宽度: 30.000(m)承载力计算参数:承载力验算公式: p ≤γR[fa]验算点距离中线距离: 0.000(m)承载力抗力系数γR: 1.00复合地基计算公式: fspk = mRa/Ap + (1-m)fsk单桩承载力Ra: 160.00(kN)桩间土承载力折减系数: 1.00桩间土承载力提高系数: 1.00承载力修正公式: [fa] = [fa0] + 2(h-h0)基准深度h0: 0.000(m)固结度计算参数:地基土层底面: 不是排水层固结度计算采用方法: 微分方程数值解法多级加荷固结度修正时的荷载增量定义为“填土高*容重” 填土-时间-固结度输出位置距离中线距离: 0.000(m) 填土-时间-固结度输出位置深度: 0.000(m)沉降计算参数:地基总沉降计算方法: 经验系数法主固结沉降计算方法: e-p曲线法沉降计算不考虑超载沉降修正系数: 1.200沉降计算的分层厚度: 0.500(m)分层沉降输出点距中线距离: 0.000(m)压缩层厚度判断应力比 = 15.000%基底压力计算方法:按多层土实际容重计算加固区主固结沉降计算方法：公路软基规范法计算时不考虑弥补地基沉降引起的路堤增高量工后基准期起算时间: 最后一级加载(路面施工)结束时稳定计算参数:稳定计算方法: 有效固结应力法稳定计算不考虑超载稳定计算考虑地震力地震烈度: 7度地震作用综合系数: 0.250地震作用重要性系数: 1.000稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)============================================================================ (一) 各级加荷的沉降计算第1级加荷，从0.0~6.0月加载开始时，路基计算高度 = 0.000(m)，沉降 = 0.000(m)加载结束时，路基计算高度 = 0.000(m)，沉降 = 0.000(m) 第2级加荷，从6.0~12.0月加载开始时，路基计算高度 = 0.000(m)，沉降 = 0.000(m)加载结束时，路基计算高度 = 1.120(m)，沉降 = 0.033(m)============================================================================ (二) 路面竣工时及以后的沉降计算基准期开始时刻: 最后一级加载(路面施工)结束时刻不考虑沉降影响，路堤的实际计算高度为 = 1.120(m)路面竣工时,地基沉降 = 0.033(m)路面竣工后,基准期内的残余沉降 = 0.049(m)基准期结束时,地基沉降 = 0.083(m)最终地基总沉降 = 1.200*0.085 = 0.102(m)路面竣工时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-21.000 0.000 0.000 0.033-19.500 0.000 0.000 0.033-18.000 0.000 0.000 0.033-16.500 0.000 0.000 0.033-15.000 0.014 0.014 0.019-13.500 0.026 0.012 0.007-12.000 0.029 0.003 0.004-10.500 0.030 0.001 0.003-9.000 0.032 0.001 0.002-7.500 0.032 0.000 0.001-6.000 0.033 0.001 0.001-4.500 0.033 0.001 0.000-3.000 0.033 0.000 0.000-1.500 0.033 0.000 0.0000.000 0.033 0.000 0.0001.500 0.033 -0.000 0.0003.000 0.033 -0.000 0.0004.500 0.033 -0.000 0.0006.000 0.033 -0.001 0.0017.500 0.032 -0.001 0.0019.000 0.032 -0.000 0.00210.500 0.030 -0.001 0.00312.000 0.029 -0.001 0.00413.500 0.026 -0.003 0.00715.000 0.014 -0.012 0.01916.500 0.000 -0.014 0.03318.000 0.000 0.000 0.03319.500 0.000 0.000 0.03321.000 0.000 0.000 0.033路堤竣工时，由于地基沉降引起路堤填筑面积增量:(1)由各点计算沉降梯形积分方法得ΔV = 0.915(m2)(2)按照《铁路路基手册》方法得Δs = 0.033(m) ΔV = 0.667(m2)按照《铁路路基手册》方法，路堤顶面单侧加宽量: ΔW = 0.000 ~ 0.000(m) 基准期结束时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-21.000 0.000 0.000 0.083-19.500 0.000 0.000 0.083-18.000 0.000 0.000 0.083-16.500 0.000 0.000 0.083-15.000 0.032 0.032 0.050-13.500 0.056 0.024 0.026-12.000 0.067 0.010 0.016-10.500 0.071 0.005 0.011-9.000 0.076 0.005 0.006-7.500 0.077 0.001 0.005-6.000 0.080 0.002 0.003-4.500 0.082 0.002 0.001-3.000 0.082 0.000 0.000-1.500 0.083 0.000 0.0000.000 0.083 0.000 0.0001.500 0.083 -0.000 0.0003.000 0.082 -0.000 0.0004.500 0.082 -0.000 0.0016.000 0.080 -0.002 0.0037.500 0.077 -0.002 0.0059.000 0.076 -0.001 0.00610.500 0.071 -0.005 0.01112.000 0.067 -0.005 0.01613.500 0.056 -0.010 0.02615.000 0.032 -0.024 0.05016.500 0.000 -0.032 0.08318.000 0.000 0.000 0.08319.500 0.000 0.000 0.08321.000 0.000 0.000 0.083路基横断面各点的最终沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-21.000 0.000 0.000 0.102-19.500 0.000 0.000 0.102-18.000 0.000 0.000 0.102-16.500 0.000 0.000 0.102-15.000 0.036 0.036 0.065-13.500 0.064 0.028 0.038-12.000 0.078 0.014 0.024-10.500 0.084 0.006 0.017-9.000 0.092 0.007 0.010-7.500 0.094 0.002 0.008-6.000 0.097 0.004 0.004-4.500 0.101 0.003 0.001-3.000 0.101 0.001 0.000-1.500 0.102 0.000 0.0000.000 0.102 0.000 0.0001.500 0.102 -0.000 0.0003.000 0.101 -0.000 0.0004.500 0.101 -0.001 0.0016.000 0.097 -0.003 0.0047.500 0.094 -0.004 0.0089.000 0.092 -0.002 0.01010.500 0.084 -0.007 0.01712.000 0.078 -0.006 0.02413.500 0.064 -0.014 0.03815.000 0.036 -0.028 0.06516.500 0.000 -0.036 0.10218.000 0.000 -0.000 0.10219.500 0.000 -0.000 0.10221.000 0.000 -0.000 0.102路面竣工时,距路基中线0.000(m)处各层的沉降层底深层厚自重应力(kPa ) 附加应力全应力(kPa) 固结度层最终层当前分层主固层累计主压缩模沉降经(m) (m) (孔隙比) (kPa) (孔隙比) 沉降mSc(m) 沉降(m) 结沉降(m) 固结沉降(m) 量(MPa) 验系数0.500 0.500 4.6( 0.749) 22.3 26.9( 0.724) 0.9054 0.0063 0.00580.0052 0.0052 1.56 1.400(1.100)1.000 0.500 13.8( 0.739) 22.3 36.1( 0.714) 0.7162 0.0063 0.00480.0053 0.0105 1.55 1.400(1.100)1.500 0.500 20.9( 0.731) 22.3 43.2( 0.706) 0.5270 0.0063 0.0038 0.0053 0.0158 1.55 1.400(1.100)2.000 0.500 25.9( 0.725) 22.2 48.1( 0.700) 0.3378 0.0064 0.0028 0.0053 0.0211 1.54 1.400(1.100)2.500 0.500 30.9( 0.719) 22.2 53.1( 0.696) 0.2559 0.0060 0.0023 0.0050 0.0261 1.63 1.400(1.100)3.000 0.500 35.9( 0.714) 22.2 58.1( 0.692) 0.1860 0.0055 0.0018 0.0046 0.0307 1.79 1.400(1.100)3.500 0.500 40.9( 0.708) 22.2 63.1( 0.689) 0.1160 0.0049 0.0013 0.0041 0.0348 1.98 1.400(1.100)4.000 0.500 45.9( 0.703) 22.1 68.0( 0.686) 0.0626 0.0044 0.0010 0.0036 0.0384 2.24 1.400(1.100)4.500 0.500 50.9( 0.697) 22.1 73.0( 0.682) 0.0475 0.0039 0.0008 0.0032 0.0416 2.50 1.400(1.100)5.000 0.500 55.9( 0.694) 22.0 77.9( 0.679) 0.0325 0.0039 0.0008 0.0032 0.0449 2.49 1.400(1.100)5.500 0.500 60.9( 0.691) 21.9 82.8( 0.676) 0.0175 0.0039 0.0007 0.0032 0.0481 2.49 1.400(1.100)6.000 0.500 65.9( 0.687) 21.8 87.7( 0.672) 0.0113 0.0039 0.0007 0.0032 0.0513 2.48 1.400(1.100)6.500 0.500 70.9( 0.684) 21.7 92.6( 0.669) 0.0090 0.0039 0.0007 0.0032 0.0545 2.48 1.400(1.100)7.000 0.500 75.9( 0.680) 21.6 97.5( 0.666) 0.0066 0.0038 0.0007 0.0032 0.0577 2.47 1.400(1.100)7.500 0.500 80.9( 0.677) 21.4 102.3( 0.663) 0.0045 0.0036 0.0006 0.0030 0.0608 2.59 1.394(1.094)8.000 0.500 85.9( 0.674) 21.3 107.2( 0.661) 0.0040 0.0032 0.0006 0.0027 0.0635 2.89 1.374(1.074)8.500 0.500 90.9( 0.670) 21.1 112.0( 0.659) 0.0036 0.0028 0.0005 0.0024 0.0658 3.28 1.348(1.048)9.000 0.500 95.9( 0.667) 20.9 116.8( 0.658) 0.0031 0.0033 0.0006 0.0028 0.0686 3.80 1.313(1.013)9.500 0.500 100.9( 0.664) 20.8 121.7( 0.656) 0.0028 0.0028 0.0005 0.0024 0.0710 4.38 1.262(0.962)10.000 0.500 105.9( 0.662) 20.6 126.5( 0.654) 0.0025 0.0028 0.0005 0.0024 0.0733 4.37 1.263(0.963)10.500 0.500 110.9( 0.660) 20.4 131.3( 0.652) 0.0022 0.0028 0.0005 0.0023 0.0757 4.37 1.263(0.963)11.000 0.500 115.9( 0.658) 20.2 136.1( 0.650) 0.0020 0.0028 0.0005 0.0023 0.0780 4.36 1.264(0.964)11.500 0.500 120.9( 0.656) 19.9 140.8( 0.648) 0.0017 0.0027 0.0005 0.0023 0.0802 4.36 1.264(0.964)12.000 0.500 125.9( 0.654) 19.7 145.6( 0.647) 0.0015 0.0027 0.0005 0.0023 0.0825 4.35 1.265(0.965)12.500 0.500 130.9( 0.652) 19.5 150.4( 0.645) 0.0012 0.0027 0.0005 0.0022 0.0848 4.35 1.265(0.965)最下面分层附加应力与自重应力之比 = 14.895% <= 15.000%压缩模量当量值 = 2.460Mpa, 按地基规范GB50007-2002表5.3.5 的沉降计算经验系数 = 1.400(1.100)============================================================================(三) 填土--时间--沉降曲线输出位置，相对于路堤中线 0(m)（即X=15.000(m)）时间(月) 设计填土高度实际填土高度当时沉降(m) (m) (m)0.00 0.000 0.000 0.0000.60 0.000 0.000 0.0001.20 0.000 0.000 0.0001.80 0.000 0.000 0.0002.40 0.000 0.000 0.0003.00 0.000 0.000 0.0003.60 0.000 0.000 0.0004.20 0.000 0.000 0.0004.80 0.000 0.000 0.0005.40 0.000 0.000 0.0006.00 0.000 0.000 0.0006.60 0.112 0.112 0.0007.20 0.224 0.224 0.0027.80 0.336 0.336 0.0048.40 0.448 0.448 0.0079.00 0.560 0.560 0.0119.60 0.672 0.672 0.01410.20 0.784 0.784 0.01810.80 0.896 0.896 0.02311.40 1.008 1.008 0.02812.00 1.120 1.120 0.03336.00 1.120 1.120 0.05260.00 1.120 1.120 0.06084.00 1.120 1.120 0.066108.00 1.120 1.120 0.070132.00 1.120 1.120 0.073156.00 1.120 1.120 0.076180.00 1.120 1.120 0.078204.00 1.120 1.120 0.080228.00 1.120 1.120 0.081252.00 1.120 1.120 0.083============================================================================(四) 填土--时间--固结度曲线输出位置，相对于路堤中线 0.000(m)（即X=15.000(m)）输出深度为 0.000(m)时间(月) 设计填土高度固结度(m)0.00 0.000 0.0000.60 0.000 0.0001.20 0.000 0.0001.80 0.000 0.0002.40 0.000 0.0003.00 0.000 0.0003.60 0.000 0.0004.20 0.000 0.0004.80 0.000 0.0005.40 0.000 0.0006.00 0.000 0.0006.60 0.112 0.1007.20 0.224 0.2007.80 0.336 0.3008.40 0.448 0.4009.00 0.560 0.5009.60 0.672 0.60010.20 0.784 0.70010.80 0.896 0.80011.40 1.008 0.90012.00 1.120 1.00036.00 1.120 1.00060.00 1.120 1.00084.00 1.120 1.000108.00 1.120 1.000132.00 1.120 1.000156.00 1.120 1.000180.00 1.120 1.000204.00 1.120 1.000228.00 1.120 1.000252.00 1.120 1.000============================================================================ (五) 稳定计算(1)第1级加荷,从0.0~6.0月,路基设计高度0.000(m), 路基计算高度(不考虑沉降影响)0.000(m)，加载结束时稳定结果最不利滑动面:滑动圆心= (0.000000,0.000000)(m)滑动半径= 0.000000(m)滑动安全系数= 10001.000总的下滑力= 0.000(kN)总的抗滑力= 0.000(kN)土体部分下滑力= 0.000(kN)土体部分抗滑力 = 0.000(kN)筋带的抗滑力 = 0.000(kN)地震作用下滑力 = 0.000(kN)(2)第2级加荷,从6.0~12.0月,路基设计高度1.120(m), 路基计算高度(不考虑沉降影响)1.120(m)，加载结束时稳定结果η= 0.145 μc=2.568 μs=0.734τc=15.000(kPa)抗滑力抗滑力抗滑力土条起始x 土条面土条自条上荷总重αi Sinαi Cosαi Woi Cqi Φi Ui Φgi Wli 下滑力WoiCosαi CiLi σliCos编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kN) (kPa) (度) (度) (kN) (kN) tgΦiαitgΦgi1 -14.40 0.34 6.19 0.00 6.19 -56.07 -0.83 0.56 6.19 24.60 16.10 0.8085 16.10 0.0 -5.1 1.0 29.7 0.02 -13.73 1.58 24.06 0.00 24.06 -51.38 -0.78 0.62 24.06 11.30 9.70 0.3850 11.00 0.0 -18.8 2.6 17.8 0.03 -12.75 2.69 35.11 0.00 35.11 -46.33 -0.72 0.69 35.11 11.30 9.70 0.1858 11.00 0.0 -25.4 4.1 16.0 0.04 -11.77 3.62 44.43 0.00 44.43 -41.71 -0.67 0.75 44.43 11.30 9.70 0.0641 11.00 0.0 -29.6 5.7 14.8 0.05 -10.79 4.42 52.39 0.00 52.39 -37.40 -0.61 0.79 52.39 11.30 9.70 0.0397 11.00 0.0 -31.8 7.1 14.0 0.06 -9.80 5.10 59.23 0.00 59.23 -33.34 -0.55 0.84 59.23 11.30 9.70 0.0187 11.00 0.0 -32.5 8.5 13.3 0.07 -8.82 5.69 65.10 0.00 65.10 -29.45 -0.49 0.87 65.10 11.30 9.70 0.0110 11.00 0.0 -32.0 9.7 12.7 0.08 -7.84 6.19 70.13 0.00 70.13 -25.71 -0.43 0.90 70.13 11.30 9.70 0.0086 11.00 0.0 -30.4 10.8 12.3 0.09 -6.86 6.62 74.39 0.00 74.39 -22.08 -0.38 0.93 74.39 11.30 9.70 0.0066 11.00 0.0 -28.0 11.8 12.0 0.010 -5.88 6.97 77.96 0.00 77.96 -18.55 -0.32 0.95 77.96 11.30 9.70 0.0049 11.00 0.0 -24.8 12.6 11.7 0.011 -4.90 7.26 80.87 0.00 80.87 -15.09 -0.26 0.97 80.87 11.30 9.70 0.0043 11.00 0.0 -21.0 13.3 11.5 0.012 -3.92 7.49 83.16 0.00 83.16 -11.68 -0.20 0.98 83.16 11.30 9.70 0.0041 11.00 0.0 -16.8 13.9 11.3 0.013 -2.94 7.66 84.85 0.00 84.85 -8.31 -0.14 0.99 84.85 11.30 9.70 0.0040 11.00 0.0 -12.3 14.4 11.2 0.014 -1.96 7.77 85.97 0.00 85.97 -4.98 -0.09 1.00 85.97 11.30 9.70 0.0039 11.00 0.0 -7.5 14.6 11.1 0.015 -0.98 7.83 86.53 0.00 86.53 -1.66 -0.03 1.00 86.53 11.30 9.70 0.0038 11.00 0.0 -2.5 14.8 11.1 0.0土条起始x 土条面土条自条上荷总重αi Sinαi Cosαi li Ci Φi Φgi Ui Wli Woi 下滑力抗滑力编号 (m) 积 (m2) 重(kN) 重(kN) (kN) ( 度) (m) (kPa)(kN) (kN) (kN) (kN)转为总应力法16 0.00 8.93 108.35 0.00 108.35 1.66 1.00 0.03 0.98 11.30 9.70 11.00 0.00 21.83 86.53 3.13 27.44转为总应力法17 0.98 8.87 107.80 0.00 107.80 4.98 1.00 0.09 0.98 11.30 9.70 11.00 0.00 21.83 85.97 9.35 27.34转为总应力法18 1.96 8.76 106.68 0.00 106.68 8.31 0.99 0.14 0.99 11.30 9.70 11.00 0.00 21.83 84.85 15.42 27.16转为总应力法19 2.94 8.59 104.98 0.00 104.98 11.68 0.98 0.20 1.00 11.30 9.70 11.00 0.00 21.83 83.16 21.25 26.88转为总应力法20 3.92 8.36 102.69 0.00 102.69 15.09 0.97 0.26 1.02 11.30 9.70 11.00 0.00 21.83 80.87 26.73 26.51转为总应力法21 4.90 8.07 99.78 0.00 99.78 18.55 0.95 0.32 1.03 11.30 9.70 11.00 0.00 21.83 77.96 31.74 26.07转为总应力法22 5.88 7.71 96.22 0.00 96.22 22.08 0.93 0.38 1.06 11.30 9.70 11.00 0.01 21.83 74.39 36.18 25.56转为总应力法23 6.86 7.29 91.96 0.00 91.96 25.71 0.90 0.43 1.09 11.30 9.70 11.00 0.01 21.83 70.13 39.89 24.99转为总应力法24 7.84 6.78 86.93 0.00 86.93 29.45 0.87 0.49 1.13 11.30 9.70 11.00 0.01 21.83 65.10 42.74 24.39转为总应力法25 8.82 6.20 81.05 0.00 81.05 33.34 0.84 0.55 1.17 11.30 9.70 11.00 0.02 21.83 59.22 44.54 23.79转为总应力法26 9.80 5.51 74.21 0.00 74.21 37.40 0.79 0.61 1.23 11.30 9.70 11.00 0.04 21.83 52.39 45.08 23.23转为总应力法27 10.79 4.72 66.25 0.00 66.25 41.71 0.75 0.67 1.31 11.30 9.70 11.00 0.06 21.83 44.43 44.08 22.78转为总应力法28 11.77 3.79 56.93 0.00 56.93 46.33 0.69 0.72 1.42 11.30 9.70 11.00 0.19 21.83 35.11 41.18 22.56转为总应力法29 12.75 2.68 45.88 0.00 45.88 51.38 0.62 0.78 1.57 11.30 9.70 11.00 0.39 21.83 24.06 35.85 22.7930 13.73 1.09 21.16 0.00 21.16 56.07 0.56 0.83 1.21 24.60 16.10 16.10 0.8085 14.97 6.19 17.56 31.02土条起始x 土条面土条自条上荷总重αi Sinαi Cosαi CqiΦi 下滑力抗滑力抗滑力编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kPa) (度) (kN) WiCosαitgΦ CiLi31 14.40 0.26 5.09 0.00 5.09 59.09 0.86 0.51 0.00 30.00 4.37 1.51 0.0032 14.70 0.04 0.71 0.00 0.71 60.31 0.87 0.50 40.00 30.00 0.62 0.20 5.5333 14.77 0.07 1.22 0.00 1.22 61.50 0.88 0.48 30.00 30.00 1.07 0.34 17.07最不利滑动面:滑动圆心= (0.000000,8.960000)(m)滑动半径= 16.959438(m)滑动安全系数= 3.736总的下滑力= 204.073(kN)总的抗滑力= 762.420(kN)土体部分下滑力= 142.223(kN)土体部分抗滑力= 762.420(kN)筋带的抗滑力= 0.000(kN)地震作用下滑力= 61.850(kN)============================================================================地基承载力计算1.基础底面处地基承载力计算1) 基础底面处各点地基承载力计算计算点m pk fsk fspk ftg(m) (kPa) (kPa) (kPa)0.00 0.1451 22.3 130.0 193.3 1.0002.00 0.1451 22.3 130.0 193.3 1.0004.00 0.1451 22.3 130.0 193.3 1.0006.00 0.1451 22.3 130.0 193.3 1.0008.00 0.1451 22.3 130.0 193.3 1.00010.00 0.1451 22.3 130.0 193.3 1.00012.00 0.1451 22.3 130.0 193.3 1.00014.00 0.1451 22.3 130.0 193.3 1.00016.00 0.1451 22.3 130.0 193.3 1.00018.00 0.1451 22.3 130.0 193.3 1.00020.00 0.1451 22.3 130.0 193.3 1.00022.00 0.1451 22.3 130.0 193.3 1.00024.00 0.1451 22.3 130.0 193.3 1.00026.00 0.1451 22.3 130.0 193.3 1.00028.00 0.1451 22.3 130.0 193.3 1.00030.00 0.1451 22.3 130.0 193.3 1.0002) 验算给定点基础底面处承载力计算点m pk fsk fspk ftg(m) (kPa) (kPa) (kPa)0.00 0.1451 22.3 130.0 193.3 1.000计算点xi = 0.000m，p ≤ γRfa；此点承载力满足！***m -- 桩土面积置换率***pk -- 基础底部压应力(kPa)***fsk -- 地基土的地基承载力值(kPa)***fspk -- 复合地基的地基承载力值(kPa)***ftg -- 考虑固结引起的地基承载力值提高系数2.地基处理深度范围内土层的承载力验算计算点深度pz pcz pz + pcz faz ftg (m) (m) (kPa) (kPa) (kPa) (kPa)0.00 1.00 11.1 18.4 29.5 156.1 1.0000.00 8.00 11.0 158.4 169.4 394.4 1.0002.00 1.00 21.8 18.4 40.2 156.1 1.0002.00 8.00 14.4 158.4 172.8 394.4 1.0004.00 1.00 22.2 18.4 40.6 156.1 1.0004.00 8.00 17.1 158.4 175.5 394.4 1.0006.00 1.00 22.2 18.4 40.6 156.1 1.0006.00 8.00 18.9 158.4 177.3 394.4 1.0008.00 1.00 22.3 18.4 40.7 156.1 1.0008.00 8.00 20.0 158.4 178.4 394.4 1.00010.00 1.00 22.3 18.4 40.7 156.1 1.00010.00 8.00 20.7 158.4 179.1 394.4 1.00012.00 1.00 22.3 18.4 40.7 156.1 1.00012.00 8.00 21.0 158.4 179.4 394.4 1.00014.00 1.00 22.3 18.4 40.7 156.1 1.00014.00 8.00 21.2 158.4 179.6 394.4 1.00016.00 1.00 22.3 18.4 40.7 156.1 1.00016.00 8.00 21.2 158.4 179.6 394.4 1.00018.00 1.00 22.3 18.4 40.7 156.1 1.00018.00 8.00 21.0 158.4 179.4 394.4 1.00020.00 1.00 22.3 18.4 40.7 156.1 1.00020.00 8.00 20.7 158.4 179.1 394.4 1.00024.00 1.00 22.2 18.4 40.6 156.1 1.00024.00 8.00 18.9 158.4 177.3 394.4 1.00026.00 1.00 22.2 18.4 40.6 156.1 1.00026.00 8.00 17.1 158.4 175.5 394.4 1.00028.00 1.00 21.8 18.4 40.2 156.1 1.00028.00 8.00 14.4 158.4 172.8 394.4 1.00030.00 1.00 11.1 18.4 29.5 156.1 1.00030.00 8.00 11.0 158.4 169.4 394.4 1.000验算给定点的承载力计算点深度pz pcz pz + pcz γRfaz是否满足(m) (m) (kPa) (kPa) (kPa) (kPa)0.00 1.00 11.1 18.4 29.5 156.1 满足！0.00 8.00 11.0 158.4 169.4 394.4 满足！3.下卧土层承载力验算计算点深度pz pcz pz + pcz faz ftg(m) (m) (kPa) (kPa) (kPa) (kPa)0.00 9.00 11.0 178.4 189.4 358.4 1.0000.00 18.00 10.4 358.4 368.8 538.4 1.0002.00 9.00 14.0 178.4 192.4 358.4 1.0002.00 18.00 11.9 358.4 370.3 538.4 1.0004.00 9.00 16.6 178.4 195.0 358.4 1.0004.00 18.00 13.2 358.4 371.6 538.4 1.0006.00 9.00 18.4 178.4 196.8 358.4 1.0006.00 18.00 14.4 358.4 372.8 538.4 1.0008.00 9.00 19.5 178.4 197.9 358.4 1.0008.00 18.00 15.3 358.4 373.7 538.4 1.00010.00 9.00 20.2 178.4 198.6 358.5 1.00010.00 18.00 16.1 358.4 374.5 538.4 1.00012.00 9.00 20.7 178.4 199.1 358.5 1.00012.00 18.00 16.5 358.4 374.9 538.4 1.00014.00 9.00 20.8 178.4 199.2 358.5 1.00014.00 18.00 16.8 358.4 375.2 538.4 1.00016.00 9.00 20.8 178.4 199.2 358.5 1.00016.00 18.00 16.8 358.4 375.2 538.4 1.00018.00 9.00 20.7 178.4 199.1 358.5 1.00018.00 18.00 16.5 358.4 374.9 538.4 1.00020.00 9.00 20.2 178.4 198.6 358.5 1.00020.00 18.00 16.1 358.4 374.5 538.4 1.00022.00 9.00 19.5 178.4 197.9 358.4 1.00022.00 18.00 15.3 358.4 373.7 538.4 1.00024.00 9.00 18.4 178.4 196.8 358.4 1.00026.00 18.00 13.2 358.4 371.6 538.4 1.00028.00 9.00 14.0 178.4 192.4 358.4 1.00028.00 18.00 11.9 358.4 370.3 538.4 1.00030.00 9.00 11.0 178.4 189.4 358.4 1.00030.00 18.00 10.4 358.4 368.8 538.4 1.000验算给定点下卧土层承载力计算点深度pz pcz pz + pcz γRfaz是否满足(m) (m) (kPa) (kPa) (kPa) (kPa)0.00 9.00 11.0 178.4 189.4 358.4 满足！0.00 18.00 10.4 358.4 368.8 538.4 满足！pz -- 下卧层顶面处的附加应力值(kPa)pcz -- 下卧层顶面处土的自重压力值(kPa)faz -- 下卧层顶面处经深度修正后的地基承载力值(kPa)ftg -- 考虑固结引起的地基承载力值提高系数。
