三菱PLC编程实例第一篇：三菱PLC编程实例三菱PLC编程实例可编程控制器控制实例 1 十字路口红绿灯控制【动作要求】一般十字路口红绿灯控制，依下所列之条件动作。

I/O 组件：红灯黄灯绿灯绿灯闪烁东西向 Y0 Y1 Y2 Y2 南北向 Y10 Y11 Y12 Y12 时间 35秒 5秒 25秒 5秒洗手间自动冲水控制【动作要求】1.第一个使用者站满 3 秒钟作第一次冲水 2 秒钟。

2.第一个使用者离开后作第二次冲水 3 秒钟。

3.若第二个使用者于第二次冲水3 秒钟之内进入则停止冲水，待第二个使用者离开后再冲水 3 秒钟。

I/O 组件：X0 为感应侦测输入信号Y0 为输出冲水地下停车场出入红绿号志控制【动作要求】为节省空间，地下停车场的出入口为单线道因此设置红绿号志藉以管制车辆的进出顺序。

一楼及地下一楼各设一个红绿灯号志，信道一次只供一部车进入，平时号志为绿灯当车道有车时则为红灯。

I/O 组件：红灯由Y0 控制，绿灯由Y1 控制。

另设一楼感应器X0，地下一楼感应器 X1。

喷水池控制【动作要求】前后四排水柱，当开关X0 ON 时，依序从第一排水柱开始喷水10 秒、再来第二排喷水 10 秒，第三排喷水 10 秒、第四排喷水 10 秒后又回到第一排喷水，开关 X0 OFF 则喷水停止。

重新打开开关 X0，仍从第一排水柱开始喷水。

I/O 组件：1.喷水开关输入 X0。

2.第一排水柱输出Y0、第二排水柱输出Y1、第三排水柱输出Y2、第四排水柱输出 Y3。

自动门控制【动作要求】.人一靠自动门，马达立刻高速开门(正转)，后经过开门减速开关转变为低速，直到碰触开门极限开关马达暂停。

.在感应器侦测无人经 0.5 秒，激活马达高速关门(反转)，后经过关门减速开关转变为低速，直到碰触关门极限开关马达停止。

.在关门期间，感应器感应到门前有人，自动门不许作关门动作，暂停0.5 秒，而后自动转为开门动作。

.自动门动作期间停电自动门停止，在复电后亦能正常操作。

1课题一 PLC 空制运料小车、课题要求：要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等 工作，达到课题规定的要求。

、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结 果进行评价。

、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作 方式见考核要求2选定）。

按S01小车从原点起动，KM1接触器吸合使小车向前运行直到 碰SQ 盯关停，KM 接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰 SQ3开 关停，此时KM 接触器吸合使乙料斗装料3秒，随后KM 接触器吸合小车返回原点直到碰 SQ 开关停止，KM 接触器吸合使小车卸料5秒后完成一次循环。

正在演示中四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC 简易编程器编程 ⑵用计算机软件编程2、 工作方式：A. 小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“ 0”时小车连 续循SQ1向前KM1甲料斗eSQ2KM2OSQ3乙料斗KM3环，当S07为“1 ”时小车单次循环；B.小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ开关立即停止；当再按启动按钮S01小车重新运行；C.连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止;3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

五、输入输出端口配置:六、问题：小车工作方式设定：A.小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“ 0”时小车连续循环，当S07为“1”时小车单次循环；B.小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ 开关立即停止；当再按启动按钮S01小车重新运行；C连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。

目录第一例用plc控制运料小车编程实例 (2)第二例plc交通信号灯控制系统设计编程实例 (4)第三例plc自动门系统控制编程实例 (8)第四例plc起保停电路梯形图编程方法 (11)第五例plc控制电动机正反转电路设计 (14)第六例plc延合延分电路梯形图 (16)第七例plc振荡电路梯形图 (17)第八例plc自动与手动控制电路梯形图 (18)第九例plc集中与分散控制电路梯形图 (19)第十例最简单的PLC计时程序编程实例 (20)第十一例三菱PLC自锁控制程序编程实例 (20)第十二例三菱PLC两地控制与多地控制PLC程序编程实例 (23)第十三例三菱PLC顺序启动、顺序停止控制程序编程实例 (26)第十四例三菱PLC单信号反应多状态PLC程序编程实例 (27)第十五例三菱PLC电动机正反转控制程序编程实例 (28)第十六例三菱PLC自动往返控制程序编程实例 (31)第十七例三菱PLC星—三角降压启动控制编程实例 (35)第十八例三菱PLC点动+自锁控制编程实例 (37)第十九例三菱PLC用定时器与计数器实现的时间控制编程实例 (39)第二十例三菱PLC控制步进电机实例 (44)第一例用plc控制运料小车编程实例一、控制要求某车间有6 个工作台，送料车往返于工作台之间送料，每个工作台设有一个到位开关（SQ ）和一个呼吸按扭（SB ）。

具体控制要求如下：（1 ）送料车开始应能停留在6 个工作台中任意一个到位开关的位置上.（2 ）设送料车现暂停于m 号工作台（SQ m 为ON ）处，这时n 号工作台呼叫（SQ n 为ON ）,若：(a）m>n ,送料车左行，直至SQ n 动作,到位停车.即送料车所停位置SQ 的编号大于呼叫按扭SB 的编号时，送料车往左行运行至呼叫位置后停止。

（b）m〈n ,送料车右行，直至SQ n 动作,到位停车.即送料车所停位置SQ 的编号小于呼叫按扭SB 的编号时,送料车往右运行至呼叫位置后停止。

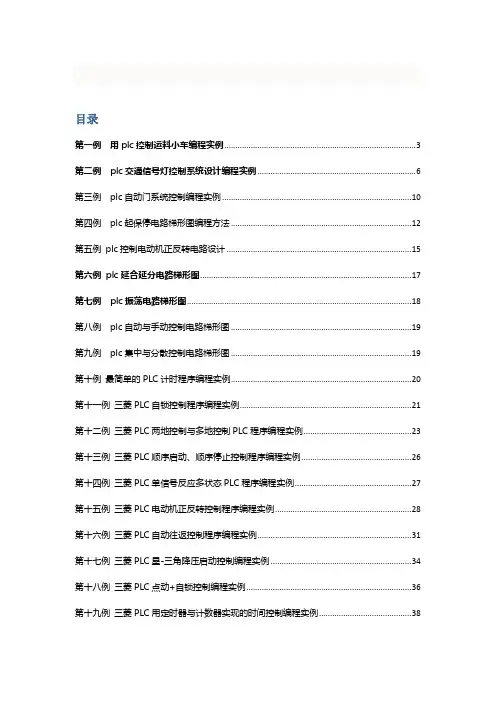

目录第一例用plc控制运料小车编程实例 (3)第二例plc交通信号灯控制系统设计编程实例 (6)第三例plc自动门系统控制编程实例 (10)第四例plc起保停电路梯形图编程方法 (12)第五例plc控制电动机正反转电路设计 (15)第六例plc延合延分电路梯形图 (17)第七例plc振荡电路梯形图 (18)第八例plc自动与手动控制电路梯形图 (19)第九例plc集中与分散控制电路梯形图 (19)第十例最简单的PLC计时程序编程实例 (20)第十一例三菱PLC自锁控制程序编程实例 (21)第十二例三菱PLC两地控制与多地控制PLC程序编程实例 (23)第十三例三菱PLC顺序启动、顺序停止控制程序编程实例 (26)第十四例三菱PLC单信号反应多状态PLC程序编程实例 (27)第十五例三菱PLC电动机正反转控制程序编程实例 (28)第十六例三菱PLC自动往返控制程序编程实例 (31)第十七例三菱PLC星-三角降压启动控制编程实例 (34)第十八例三菱PLC点动+自锁控制编程实例 (36)第十九例三菱PLC用定时器与计数器实现的时间控制编程实例 (38)第二十例三菱PLC控制步进电机实例 (42)第一例用plc控制运料小车编程实例一、控制要求某车间有6 个工作台，送料车往返于工作台之间送料，每个工作台设有一个到位开关（SQ ）和一个呼吸按扭（SB ）。

具体控制要求如下：（1 ）送料车开始应能停留在6 个工作台中任意一个到位开关的位置上。

（2 ）设送料车现暂停于m 号工作台（SQ m 为ON ）处，这时n 号工作台呼叫（SQ n 为ON ），若：（a）m>n ，送料车左行，直至SQ n 动作，到位停车。

即送料车所停位置SQ 的编号大于呼叫按扭SB 的编号时，送料车往左行运行至呼叫位置后停止。

（b）m<n ，送料车右行，直至SQ n 动作，到位停车。

即送料车所停位置SQ 的编号小于呼叫按扭SB 的编号时，送料车往右运行至呼叫位置后停止。

1课题一 PLC 空制运料小车、课题要求：要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等 工作，达到课题规定的要求。

、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结 果进行评价。

、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作 方式见考核要求2选定）。

按S01小车从原点起动，KM1接触器吸合使小车向前运行直到 碰SQ 盯关停，KM 接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰 SQ3开 关停，此时KM 接触器吸合使乙料斗装料3秒，随后KM 接触器吸合小车返回原点直到碰 SQ 开关停止，KM 接触器吸合使小车卸料5秒后完成一次循环。

正在演示中四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC 简易编程器编程 ⑵用计算机软件编程2、 工作方式：A. 小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“ 0”时小车连 续循SQ1向前KM1甲料斗eSQ2KM2OSQ3乙料斗KM3环，当S07为“1 ”时小车单次循环；B.小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ开关立即停止；当再按启动按钮S01小车重新运行；C.连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止;3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

五、输入输出端口配置:六、问题：小车工作方式设定：A.小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“ 0”时小车连续循环，当S07为“1”时小车单次循环；B.小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ 开关立即停止；当再按启动按钮S01小车重新运行；C连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。
