新人教版九年级物理第十七章课后习题答案

2020年秋四川绵阳南山双语学校（初中九年级物理）第十七章欧姆定律第4节欧姆定律在串、并联电路中的应用第1课时电阻的串联和并联1．两电阻串联后总电阻大于其中任一个电阻，是因为串联的结果相当于使导体( )A．横截面积增大B．横截面积减小C．长度增大 D．长度减小2．将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器连入电路的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端3．(宿迁中考)如图所示，电源电压为3 V 保持不变，闭合开关，电压表示数为2 V 。

下列选项符合题意的是 ( )A ．电压表测R 2两端电压B ．R 1、R 2组成并联电路C ．若开关断开，电压表示数为0D ．R 1、R 2电阻之比2∶14．(常德中考)定值电阻R 1、R 2组成的电路如图所示，已知R 1>R 2，闭合开关S ，通过R 1、R 2的电流分别记为I 1、I 2，R 1、R 2两端的电压分别记为U 1、U 2。

下列说法正确的是 ( )A ．U 1＝U 2B ．U 1>U 2C ．I 1<I 2D ．I 1>I 25．一根粗细均匀的金属导线，其电阻为R ，将其剪成长度相等的两段后，再进行并联，则并联后的电阻为 ( )A ．2RB ．RC ．R 2D ．R 46．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻( )A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能7．如图所示是一段均匀导线围成的等边三角形，已知其每边的电阻均为10 Ω，D为AB边中点，CD两点间的电阻是( ) A．7.5 Ω B．15 ΩC．20 Ω D．30 Ω8．如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3 A，则正确的是 ( )A．R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω9．两个定值电阻，甲标有“20 Ω 1.5 A”，乙标有“22 Ω 0.5 A”，现把它们并联起来，则该并联电路中允许通过的最大电流和它两端加的最高电压分别是 ( )A ．1.5 A 57 VB ．0.5 A 41 VC ．2 A 35 VD ．1.05 A 11 V10．如图所示的电路中，要使AB 之间的总电阻R AB ＝R 3(3个电阻的阻值相等都为R )，应将 ( )A ．S 1、S 2闭合，S 3、S 4断开B ．S 1、S 3闭合，S 2、S 4断开C ．S 1、S 4闭合，S 2、S 3断开D ．S 2、S 3闭合，S 1、S 4断开11．在如图所示的电路中，电源电压为6 V ，R 1＝3 Ω，R 2＝6 Ω。

一、选择题1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D． C解析：CA．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R x两端的电压，而电源电压已知，则可求R0两端的电压，据欧姆定律可求通过电路的电流，从而求出R x的阻值，故A不符合题意；B．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R0两端的电压，而电源电压已知，据欧姆定律可求通过电路的电流，R x两端的电压U x=U-U0则R x的阻值可求，故B不符合题意；C．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R0支路的电流，电源电压已知，则两个电阻两端的电压已知，但通过R x的电流无法求，那么无法求出R x的阻值，故C符合题意；D．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R x支路的电流，电源电压已知，则R x两端的电压已知，据欧姆定律可求出R x的阻值，故D不符合题意。

故选C。

2．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.3A，如果需要让电路中的电流增大到0.8A，可以采取的方法是（）A．用一个20Ω的电阻与R串联B．用一个20Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联D解析：D据并联电路的分压特点知，要让电路的电流增大，则需要将电阻并联在电路中，据题意知，并联电阻分去的电流I =0.8A-0.3A=0.5A则并联的电阻 6V 12Ω0.5AU R I === 故ABC 不符合题意，D 符合题意。

故选D 。

3．如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。

若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（ ）A ．灯L 断路B ．灯L 短路C ．R 1短路D ．R 2短路B解析：B A ．如果灯泡L 断路，整个电路断路，灯泡不亮，电压表指针不偏转。

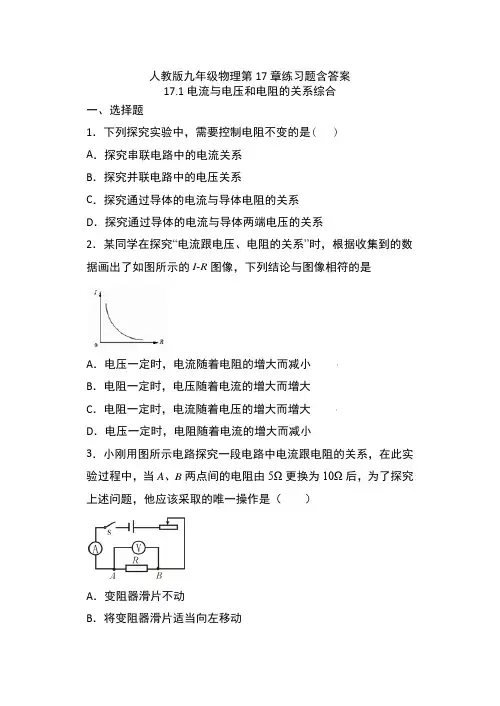

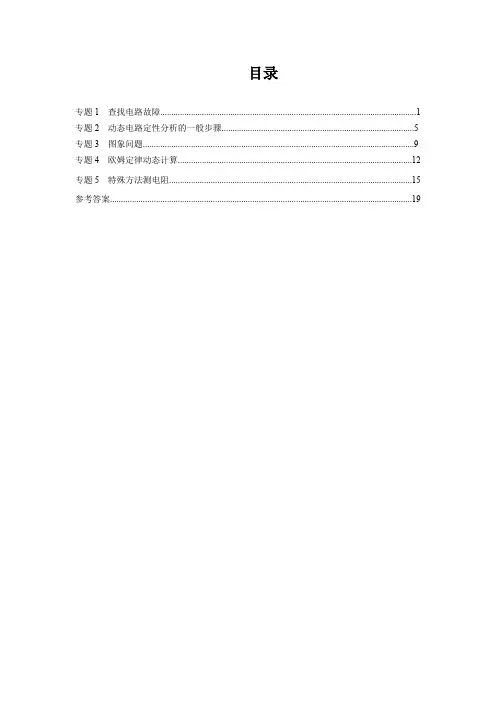

目录专题1查找电路故障 (1)专题2动态电路定性分析的一般步骤 (5)专题3图象问题 (9)专题4欧姆定律动态计算 (12)专题5特殊方法测电阻 (15)参考答案 (19)专题1查找电路故障【例】如图所示，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下列方法中不能够检测出坏灯泡的是( )A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联1．用电流表、电压表判断电路故障(1)“电流表有示数而电压表无示数”表明电流表所在电路为通路，无电流通过电压表，故障原因可能有：①电压表损坏或接触不良(断路)；②与电压表并联部分．(2)“电压表有示数而电流表无示数”表明有电流通过电压表但是电流表所在电路没有或几乎没有电流，故障原因可能有：①电流表；②与电压表并联部分．2．利用导线或灯泡判断电路故障当电路中无电流时，将导线(或灯泡)接在任意两点之间后，如果电路中有电流，说明此两点间．类型1根据电路故障判断电路现象1．如图所示，开关S闭合时，可能发生的现象是( )A．L 1被烧坏B．L2被烧坏C．电源被烧坏D．L1发光、L2不发光2．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则( )A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都不能发光D．L1、L2都能发光3．如图所示的电路中，灯L2的灯丝断了，则( )A．电流表示数很大B．电压表示数为零C．电压表示数不为零D．电流表示数正常4．把两个标有“3.8 V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：L2；L1．5．如图所示，电源电压为3 V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：U ab＝V，U bc＝V，U ac ＝V.类型2根据电路现象分析电路故障6．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是( ) A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接7．如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是( )A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路8．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是( )A．R1短路B．R1断路C．R2短路D．R2断路9．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是( )A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路10．如图所示的电路，根据下列现象分析判断电路故障(假设电路只有一个故障)．(1)灯泡不亮，电压表有示数，电流表无示数，故障原因：．(2)灯泡亮，电压表有示数，电流表无示数，故障原因：．(3)灯泡不亮，电压表无示数，电流表被烧坏，故障原因：．类型3查找电路故障11．如图所示，电路中开关闭合后，两盏灯都不亮；用一根导线连接AB两点后，灯L1不亮，灯L2亮；假如故障只有一处，那么，电路的故障可能是( )A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路12．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( )A．L2断路B．L2短路C．L1断路D．L1短路13．在如图所示的电路中，电源电压保持不变，闭合开关S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．(1)电路中的故障可能是．(2)移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是．专题2动态电路定性分析的一般步骤类型1变阻器类【例1】如图所示，电源电压不变，R为定值电阻，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中，电压表示数，电流表示数，电压表的示数与电流表的示数的比值．(填“变大”“变小”或“不变”)步骤1：确定电路的连接情况及电表的测量情况定值电阻R和滑动变阻器R p连接方式是联，电压表测_ __两端的电压，电流表测电路中电流．步骤2：判断滑动变阻器滑片移动过程中物理量的变化情况闭合开关S，滑片P向右移动，滑动变阻器连入电路的阻值变，电路中总电阻得，电路中电流变，即电流表示数变．变，电源电压不变，由I＝UR由U＝IR得定值电阻R两端电压变，则电压表示数变，电压表的示数与电流表示数的比值大小等于的阻值，所以比值．1．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中( ) A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小2．如图，电源电压不变，闭合开关后，滑动变阻器的滑片P向右移动过程中( ) A．电流表A读数变大，电压表V读数变小B．电流表A读数变小，电压表V读数变大C．电流表A读数不变，电压表V读数不变D．电流表A读数变小，电压表V读数不变3．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表示数的变化情况是( )A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．接通电源后，下列说法正确的是( )A．当酒精浓度减小时，R的阻值减小B．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C．当酒精浓度增大时，电压表的示数变大D．当酒精浓度增大时，电流表的示数变小5．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是( )A B C D类型2多个开关闭合、断开类【例2】如图所示的电路，电源电压不变，闭合开关S，当开关S1由断开到闭合时，电路中的电流表示数将，电压表示数将．(填“变大”“变小”或“不变”)步骤1：确定开关闭合前后电路的连接情况①闭合S时，接入电路的电阻有，连接方式是联，电压表测两端的电压；②再闭合S1，接入电路的电阻是，被短路，电压表测两端电压，即电压．步骤2 ：判断开关闭合前后物理量的变化情况得，电路中开关S1由断开到闭合，电路中总电阻变，电源电压不变，由I＝UR电流变，即电流表示数变；电压表由测串联电路部分电路电压变为测电源电压，电压表示数变．6．如图所示，L1、L2是相同的小灯泡，当开关S闭合后，电流表( )A．A1与A2的示数仍然相等B．A2示数是A1示数的2倍C．A1的示数为零，A2的示数变大D．A1的示数不变，A2的示数变大7．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后( )A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变小，乙表示数不变D．甲表示数变大，乙表示数不变8．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是．当滑片P移至左端时，断开开关S，电压表V示数与电流表A示数的比值将(填“变大”“不变”或“变小”)．9．如图所示的电路中，电源电压保持不变，电阻R1的阻值大于电阻R2的阻值．当开关S由断开到闭合时，电流表A的示数将(填“变大”“不变”或“变小”)；电流表A2的示数(填“大于”“等于”或“小于”)电流表A1的示数．专题3图象问题【例】电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为时，电阻乙的阻值为10 Ω；当电路中的电流为0.5 A时，电阻甲的阻值为Ω，电路的总电阻为Ω.U－I图线(或I－U图线)有两种，要学会辨识每一种图线的物理意义：图线甲是直线，表示电阻是，可选图线上任意一点，根据R＝UI(注意横纵坐标表示的物理量)得出甲的阻值为Ω.图线乙是曲线，图线上每一点对应的电阻阻值是的，求电阻值，必须根据图象上的相应电流(或电压)来求，当电流为0.5 A时，对应的电压为V，则R2此时电阻为Ω.1．如图为甲、乙两个电阻的电流随电压变化的图象，下列说法正确的是( ) A．甲电阻的阻值比乙电阻的阻值大B．将甲、乙并联在电路中，通过甲的电流大C．将甲、乙串联在电路中，通过甲的电流大D．将甲、乙串联在电路中，甲两端的电压大2．如图1所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度的变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是( ) A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小3．在探究电流与电压关系的实验中，小明采用如图所示的电路，电源电压不变，R1为电阻箱，R2为滑动变阻器．闭合开关，小明只调节电阻箱接入电路的阻值，则电压表示数U 与电流表示数I的关系图象是( )4．甲图是灯泡L和定值电阻R的I－U图象，将L和R先后以乙图和丙图两种方式连在同一电源上，若乙图中U1∶U2＝m，丙图中I1∶I2＝n，则下列判断正确的是( ) A．m＝nB．m＞nC．m＜nD．mn＝15．如图是电阻A、B的I－U图象．由图可知：B电阻的阻值是Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3 A时，A和B两端的总电压是V；将电阻A、B并联后接入某电路，当通过B的电流为0.2 A时，A两端的电压是V.6．如图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图象，如图乙所示．则R1的阻值为Ω，图乙中A是电压表的示数随电流变化的图象，滑动变阻器的最大阻值为Ω.7．如图甲所示的电路，电源电压保持不变．闭合开关S，将滑动变阻器的滑片从b端移到a端，此过程中两个电阻的U－I关系图象如图乙所示．根据图象信息可知：电源电压为V，R1的阻值为Ω，滑动变阻器的最大阻值为Ω.8．如图1所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示．求：(1)电源电压．(2)当滑动变阻器的滑片P滑到ab中点时，电压表的示数．9．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6 V且保持不变．(1)当托盘为空时，R2电阻为；(2)若托盘为空时，电流表示数为I1＝0.01 A，求定值电阻R1的阻值；(3)若放入某物体后，电流表示数为I2＝0.02 A，求该物体的质量大小．专题4欧姆定律动态计算01专题概述应用欧姆定律进行分析和计算解决实际问题的基本思路是：(1)应用“去表法”分析电路的连接方式；(2)在草稿上画出简单的等效电路图，并在图上标出已知量和待求量；(3)把握题目中的关键词与关键句，挖掘题目中的隐含条件；(4)根据欧姆定律或串、并联电路中的电流、电压、电阻关系建立等量关系，推导出待求量的表达式，代入数值，进行求解．02专题训练1．如图所示电路，电源电压保持不变，电阻R1＝5 Ω，R2＝15 Ω.(1)若开关S1、S2都断开时，电流表示数为0.2 A，则电源电压是多少？(2)若开关S1、S2都闭合时，电流表示数为0.9 A，则通过电阻R2的电流是多大？2．如图所示，电源电压恒定，R1＝30 Ω，R2＝60 Ω.当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A．求：(1)电源电压；(2)当开关S3断开，S1、S2都闭合时，电流表的示数．3．如图所示的电路中，电流表量程为0～0.6 A，电源电压为24 V．为了保证电流表安全，滑动变阻器接入电路的最小阻值为多少？【拓展1】若在电路中串联一个阻值为30 Ω的定值电阻，则为了电路安全，滑动变阻器接入电路的最小阻值为多少？【拓展2】在拓展1的基础上，将量程为0～15 V的电压表并联在变阻器两端，为了电路安全，求滑动变阻器允许接入的阻值范围．4．如图所示，定值电阻R1的阻值为10 Ω，滑动变阻器R的阻值变化范围为0～20 Ω，当滑片P移到R的最左端时，电流表的示数为0.6 A，当滑片P移到R的最右端时，电流表和电压表的示数各是多少？5．王冰在学完欧姆定律后，设计了一个称量车重的模拟电路，将电压表示数转化成载重量，如图甲．电路由电源、称重计(电压表，量程0～15 V)、定值电阻R0，滑动变阻器R1、弹簧、压板(压板重力不计，压板的右端与金属滑片P相连，压板与金属滑片之间绝缘)及开关组成．已知定值电阻R0＝10 Ω，滑动变阻器R1长40 cm、最大阻值为20 Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在R1的最上端，电压表示数是6 V．求：甲乙(1)电源电压是多少？(2)最大载重时，该模拟电路的电压表示数是多少？(保留一位小数)(3)称重计的示数为7.5 V时，弹簧所受的压力为多少？专题5特殊方法测电阻类型1“伏阻法”测电阻伏阻法是用电压表和一个阻值已知的定值电阻测量电阻的方法，将待测电阻和定值电阻串联，利用串联电路电流相等的规律，先测出定值电阻的电压，再计算电流．1．用电压表和已知阻值的电阻测定值电阻R x的阻值，在测量时，如图所示，将待测电阻与已知阻值的电阻串联，用电压表V1测出已知阻值的电阻R0两端的电压U1，用电压表V2测出R x两端电压U2，则通过R0的电流为．可得R x＝．2．某实验小组设计了图甲所示的电路，测量一个阻值约为100 Ω的电阻R x的阻值，实验室中提供的器材有：两节完全相同的旧干电池，两个开关S1、S2，导线若干．另外还有可供选择的器材：A．电压表V1(量程0～3 V) B．电压表V2(量程0～15 V)C．定值电阻R1(阻值5 Ω) D．定值电阻R2(阻值160 Ω)(1)为了准确测出R x的阻值，实验时，在图甲中的电压表应选用，定值电阻R 应选用．(填字母序号)(2)将实验器材按照电路图连接好后，先闭合，电压表示数如图乙所示，是_ V，再闭合，电压表的示数为2.8 V.(3)根据实验的数据，可计算出R x＝Ω.(4)实验中使用的干电池每节电压是V.3．某小组用伏安法测未知电阻R x的阻值，其中电源电压未知但恒定，已知滑动变阻器的最大阻值为R(电阻均不受温度影响)．但在实验操作中，发现电流表已损坏，电压表完好，于是小组的同学设计了如图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整：(1)闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1；(2)再，读出此时电压表的示数，记为U2；(3)则未知电阻R x＝．类型2“安阻法”测电阻安阻法是用电流表和一个阻值已知的定值电阻测量电阻的方法，将待测电阻和定值电阻并联，利用并联电路电压相等的规律，先测出通过定值电阻的电流，再计算并联电路电压．4．某校学习小组想用不同方法测量未知电阻R x的阻值，他们分成甲、乙两组分别进行实验，其中甲组同学用“伏安法”测量出了未知电阻的阻值；乙小组设计实验电路图如图甲所示(其中电阻R1＝8 Ω)．(1)根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或R x中的一处发生故障，则故障是(填“R1断路”“R1短路”“R x断路”或“R x短路”)．(2)故障排除后，闭合开关S得到电流表A2的示数I2＝0.48 A，电流表A1的示数如图乙所示，则I1＝A；乙小组所测待测电阻R x＝Ω.5．小芳利用伏安法测量出未知电阻R x的阻值(阻值大约为5 Ω)后，又设计了另一种方案，也测出了R x的阻值．电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：(1)当开关时，电流表读数为I1；(2)当开关S1、S2都闭合时，电流表读数为I2；(3)待测电阻R x＝．(用已知和测出的物理量符号表示)6．在利用伏安法测未知电阻阻值的过程中，电压表突然损坏，已知滑动变阻器的最大阻值为R，被测电阻的阻值为R x，电源电压保持不变，但电源电压未知，请你利用剩下的器材测出R x，先在下边方框内画出此时的实验电路图，再简要写出实验过程和计算R x的表达式．(1)实验电路图：(2)实验过程：①测量时，先将滑片移至最右端，测出此时的电流I1，则电源电压U＝；②．(3)R x的表达式：R x＝．类型3“等效替代法”测电阻用阻值相等的电阻箱去代替被测电阻，并保证电流或电压相同，再通过电阻箱的读数得到测量结果．7．在用电阻箱、电压表测定一个未知定值电阻R x的阻值时，小明设计了如图甲所示的实验电路，其中R′是电阻箱，R0是定值电阻．(1)图甲中，为测出R x的阻值，闭合开关S后，小明应该先把开关S1接到触点(填“1”或“2”)，记录电压表的示数U；然后把开关S1接到另一触点，并调节电阻箱R′，直到电压表示数也为U，读出此时电阻箱R′的示数(各旋钮的位置如图乙所示)，则待测电阻R x的阻值为Ω.(2)小兰认为将图甲中的电阻R0去掉，也能测出R x的阻值．你认为可行吗？答：．8．小明和小虎设计如图甲所示的电路测量未知电阻R x的阻值．实验器材有：电源(电压4.5 V)、滑动变阻器R(0～20 Ω)、电阻箱R0(0～999.9 Ω)、电流表、单刀双掷开关及导线若干．(1)请根据图甲所示的电路，在图乙中用笔画线代替导线将实物图连接完整．(2)小明将S拨至“1”，调节滑动变阻器的滑片至某一位置，电流表示数为0.36 A．再将S拨至“2”，调节电阻箱，使电流表示数为A，此时电阻箱的示数如图丙所示，则待测电阻的阻值R x＝Ω.(3)把电阻箱的阻值从10.0 Ω调到丙图所示的阻值时，小虎想先把“×10”挡从1调到0，再调“×1”挡．你认为他的想法是否妥当？答：(填“是”或“否”)，理由是：．(4)测量结束断开开关后，应首先拆除(填“电源”或“电流表”)两端的导线．参考答案：专题1查找电路故障【例】B1．用电流表、电压表判断电路故障(1)“电流表有示数而电压表无示数”表明电流表所在电路为通路，无电流通过电压表，故障原因可能有：①电压表损坏或接触不良(断路)；②与电压表并联部分__短路__．(2)“电压表有示数而电流表无示数”表明有电流通过电压表但是电流表所在电路没有或几乎没有电流，故障原因可能有：①电流表__短路__；②与电压表并联部分__断路__．2．利用导线或灯泡判断电路故障当电路中无电流时，将导线(或灯泡)接在任意两点之间后，如果电路中有电流，说明此两点间__断路__．1．C2．B3．C4．L2__熄灭__；L1__变亮__．5．U ab＝__3__V，U bc＝__0__V，U ac＝__3__V.6．A7．C8．C9．B10．(1)灯泡不亮，电压表有示数，电流表无示数，故障原因：__灯泡断路__．(2)灯泡亮，电压表有示数，电流表无示数，故障原因：__电流表短路__．(3)灯泡不亮，电压表无示数，电流表被烧坏，故障原因：__灯泡短路__．11．B12．A13．(1) __R 1断路或R 1短路__．(2) __R 1短路__．专题2 动态电路定性分析的一般步骤【例1】 电压表示数__变小__，电流表示数__变小__，电压表的示数与电流表的示数的比值__不变__．步骤1：确定电路的连接情况及电表的测量情况定值电阻R 和滑动变阻器R p 连接方式是__串__联，电压表测__定值电阻R __两端的电压，电流表测电路中电流．步骤2：判断滑动变阻器滑片移动过程中物理量的变化情况闭合开关S ，滑片P 向右移动，滑动变阻器连入电路的阻值变__大__，电路中总电阻变__大__，电源电压不变，由I ＝U R得，电路中电流变__小__，即电流表示数变__小__． 由U ＝IR 得定值电阻R 两端电压变__小__，则电压表示数变__小__，电压表的示数与电流表示数的比值大小等于__定值电阻R __的阻值，所以比值__不变__．1．C2．D3．C4．C5．B【例2】电源电压不变，闭合开关S ，当开关S 1由断开到闭合时，电路中的电流表示数将__变大__，电压表示数将__变大__．(填“变大”“变小”或“不变”)步骤1：确定开关闭合前后电路的连接情况①闭合S 时，接入电路的电阻有__R 1和R 2__，连接方式是__串__联，电压表测__R 1__两端的电压；②再闭合S1，接入电路的电阻是__R1__，__R2__被短路，电压表测__R1__两端电压，即__电源__电压．步骤2 ：判断开关闭合前后物理量的变化情况开关S1由断开到闭合，电路中总电阻变__小__，电源电压不变，由I＝U得，电路中电R流变__大__，即电流表示数变__大__；电压表由测串联电路部分电路电压变为测电源电压，电压表示数变__大__．6．C7．D8．示数始终不变的电表是__电压表__．当滑片P移至左端时，断开开关S，电压表V 示数与电流表A示数的比值将__变大__(填“变大”“不变”或“变小”)．9．电流表A的示数将__变大__(填“变大”“不变”或“变小”)；电流表A2的示数__大于__(填“大于”“等于”或“小于”)电流表A1的示数．专题3图象问题【例】当电路中电流为__0.2__A__时，电阻乙的阻值为10 Ω；当电路中的电流为0.5 A 时，电阻甲的阻值为__5__Ω，电路的总电阻为__10__Ω.U－I图线(或I－U图线)有两种，要学会辨识每一种图线的物理意义：图线甲是直线，表示电阻是__定值__，可选图线上任意一点，根据R＝UI(注意横纵坐标表示的物理量)得出甲的阻值为__5__Ω.图线乙是曲线，图线上每一点对应的电阻阻值是__不同__的，求电阻值，必须根据图象上的相应电流(或电压)来求，当电流为0.5 A时，对应的电压为__2.5__V，则R2此时电阻为__5__Ω.1．B2．D3．B4．B5．B 电阻的阻值是__10__Ω；将电阻A 、B 串联后接入电路，当通过A 的电流为0.3 A 时，A 和B 两端的总电压是__4.5__V ；将电阻A 、B 并联后接入某电路，当通过B 的电流为0.2 A 时，A 两端的电压是__2__V.6．则R 1的阻值为__10__Ω，图乙中A 是电压表__V 2__的示数随电流变化的图象，滑动变阻器的最大阻值为__20__Ω.7．电源电压为__6__V ，R 1的阻值为__10__Ω，滑动变阻器的最大阻值为__20__Ω.8．解：(1)当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知此时电流I 1＝0.6 A ，由I ＝U R可得，电源电压： U 0＝I 1R 1＝0.6 A ×10 Ω＝6 V(2)由欧姆定律可知滑动变阻器的最大阻值：R 2＝U 2I 2＝4 V 0.2 A＝20 Ω 则滑片在ab 中点时电路电流：I ＝U 0R 1＋R 22＝ 6 V 10 Ω＋20 Ω2＝0.3 A 由I ＝U R可知，电压表示数： U ＝U ′2＝I ·12R 2＝0.3 A ×12×20 Ω＝3 V 9．(1)__500__Ω__；解：(1)当托盘为空时，物体质量为0，根据图乙可知R 2的电阻为500 Ω；(2)若托盘为空时，电流表示数为I 1＝0.01 A ，由I ＝U R 可得，电路的总电阻：R ＝U I 1＝ 6 V 0.01 A＝600 Ω 根据串联电路的特点可得，R 1的阻值：R 1＝R －R 2＝600 Ω－500 Ω＝100 Ω(3)若放入某物体后，电流表示数为I 2＝0.02 A ，则此时电路的总电阻：R ′＝U I 2＝ 6 V 0.02 A＝300 Ω 则R 2的电阻：R ′2＝R ′－R 1＝300 Ω－100 Ω＝200 Ω由图乙可知，此时物体质量为600 g.专题4 欧姆定律动态计算1．解：(1)当S 1、S 2都断开时，R 1与R 2串联，则电源电压：U ＝IR 总＝I (R 1＋R 2)＝0.2 A ×(5 Ω＋15 Ω)＝4 V(2)当S 1、S 2都闭合时，R 1与R 3并联．通过R 1的电流：I 1＝U R 1＝4 V 5 Ω＝0.8 A 因并联电路中干路电流等于各支路电流之和．所以通过R 3的电流：I 3＝I －I 1＝0.9 A －0.8 A ＝0.1 A2．解：(1)当开关S 3闭合，S 1、S 2都断开时，R 1与R 2串联，电流表测电路中的电流， 因串联电路中总电阻等于各分电阻之和，所以根据欧姆定律可得，电源电压：U ＝I (R 1＋R 2)＝0.1 A ×(30 Ω＋60 Ω)＝9 V(2)当开关S 3断开，S 1、S 2都闭合时，R 1与R 2并联，电流表测干路电流，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以电路中的总电阻：R ＝R 1R 2R 1＋R 2＝30 Ω×60 Ω30 Ω＋60 Ω＝20 Ω 干路电流表的示数：I ′＝U R ＝9 V 20 Ω＝0.45 A 3．解：为保证电流表安全，电路最大电流I m ＝0.6 A根据I ＝U R 可得，变阻器接入电路的最小阻值：R ＝U I m ＝24 V 0.6 A＝40 Ω 【拓展1】 解：由上问可知，为保证电路安全，电路最小电阻为R ＝40 Ω则变阻器连入电路的最小电阻：R ′＝R －R 1＝40 Ω－30 Ω＝10 Ω【拓展2】 解：为电压表安全，R 两端电压最大为U ′＝15 V则此时R 1两端电压：U 1＝U －U ′＝24 V －15 V ＝9 V此时电路中的电流：I 1＝U 1R 1＝9 V 30 Ω＝0.3 A 则变阻器接入电路的最大阻值：R ″＝U ′I 1＝15 V 0.3 A＝50 Ω 即滑动变阻器允许接入的阻值范围为10～50 Ω。

人教版九年级物理全册第十七章欧姆定律一、单选题1.图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A. B. C. D.2.如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1与R2的阻值之比是( )A. 3:5B. 5:3C. 5:8D. 8:53.如图甲所示电路，电源电压不变，R1为定值电阻。

闭合开关S，将滑动变阻器R2的滑片P从一端移动到另一端的过程中，其中一个电压表的示数和电流表的示数变化情况如图乙所示，则下列说法中正确的是（）A. R1的阻值是20ΩB. R2的最大阻值是30ΩC. 电源电压是6VD. 当滑片P在中点时对应的是C 点4.如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R为气敏电阻，L为指示灯。

当有害尾气浓度β增大时（）A. 电压表的示数减小，指示灯亮度增大B. 电压表的示数增大，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小5.在图所示的电路中，电源电压不变。

若将一个电流表串接在电路A、B两点中的某处。

则闭合开关后，在向右移动滑动变阻器滑片P的过程中，电压表示数与电流表示数的比值（）A. 一定变小B. 可能变小C. 一定不变D. 可能变大6.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（）A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变7.如图示电路中，电源电压不变。

闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，各元件变化情况描述正确的是（）A. 灯L1变暗B. 灯L2变亮C. 电压表示数变小D. 电流表示数变大8.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A. 灯泡变暗，电压表示数变大B. 电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变9.如图所示电路电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。

人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）漫画释义知识互联网4电流电压电阻的关系—电流电压电阻电阻关系欧姆定律是关于电流、电压、电阻三者关系的实验规律．在研究三者关系的时候用到了科学探究中广泛使用的方法——控制变量法．所谓控制变量法就是在控制其他变量不变的情况下, 分别探究其中部分变量的关系的方法．1．电流与电压的关系在电阻一定时，导体中的电流与导体两端的电压成正比．可以用数学形式表达为：UI=定值注意正确理解电流跟电压的关系：（1）这里导体中的电流和导体两端的电压都是针对同一导体而言的，我们用电压表和电流表测量的是同一导体中的电压和电流，不能说一个导体中的电流和另一个导体上的电压成正比．（2）不能反过来说，电阻一定时，电压跟电流成正比．这里存在一个逻辑关系的问题，电流、电压都是物理量，有各自的物理意义，物理量之间存在一定的因果关系，这里的电压是原因，电流是结果，是因为导体两端加了电压，导体中才有电流，不是因为导体中通了电流才加了电压，因果关系不能颠倒．2．电流与电阻的关系 电压不变的情况下，导体中的电流跟导体的电阻成反比．可以用数学形式表达为：IR =定值 注意正确理解电流跟电阻的关系：（1）电流和电阻也是针对同一导体而言的，谁的电阻就影响谁的电流，不能说一个导体的电流与另一个导体的电阻成反比．（2）不能说导体的电阻与通过它的电流成反比．我们知道，电阻是导体本身的一种特性，即使导体中不通电流，它的电阻也不会改变，更不会因为导体中电流的增大或减小而使它的电阻发生改变．（3）在说明电流与电压、电阻的关系时，一定要标明是哪一段电路或哪一个导体． 3．欧姆定律欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．表达式：UI R=U 表示一段导体两端的电压，单位为伏特V ；R 表示这段导体的电阻，单位为欧姆Ω；I 表示通过这段导体中的电流，单位为安培A ．注意：（1）欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路．（2）欧姆定律中“通过”的电流I ，“两端”的电压U 及“导体”的电阻R 都是同一个导体或同一段电路上对应的物理量．不同导体的电流、电压、电阻之间不存在上述关系．因此在运用公式模块一 电流、电压、电阻三者的关系知识导航人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）UI R=时，必须将同一个导体或同一段电路的电流、电压、电阻代入计算，三者一一对应． （3）欧姆定律中三个物理量间有同时性，即在同一部分电路上，由于开关的闭合或断开以及滑动变阻器滑片位置的移动，都会引起电路的变化，从而导致电路中的电流、电压、电阻的变化，所以公式UI R=中的三个量是同一时间而言．（4）由欧姆定律的公式U I R =可推出：U IR =；UR I=．这两个公式并非欧姆定律的内容，切勿混淆．导体的电阻是导体本身的一种特性，与电压的大小和电流的大小无关，因此对于某一电路或某一导体来说，U 与I 的比值不变．即使导体未连入电路，两端未加电压，其电阻还是客观存在的，如果题目中没有特别的说明，每个导体的电阻可认为是不变的．（5）公式中的三个物理量，必须使用国际单位制中的单位．【例1】 在一段导体的两端加一可变电压U ，以下说法中不正确的是（ ）A ．由UR I=可知，R 与U 成正比B ．不管U 如何变化，U 与I 的比值不变C ．U 增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍D ．当U 一定时，通过导体横截面的电荷量与通电时间成正比 【答案】 A【例2】 一个电阻两端的电压是4V 时，通过的电流是0.2A ，导体的电阻是 ，如果电阻两端的电压变为8V 时，通过电阻的电流是 ，当电阻两端电压为零时，导体的电阻是 ，通过导体的电流是 ．【答案】 20Ω，0.4A ，20Ω，0A【例3】 将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是（ ）A ．电阻和电流都保持不变B ．电阻不变，电流增大一倍C ．电流不变，电阻增大一倍D ．电阻和电流都增大一倍 【答案】 B【例4】 在某电源电压不变的电路中，若将电路的电阻增加20Ω时，通过电路的电流将变为原来的3/4，则电路原来的电阻是（ ）A ．15ΩB ．25ΩC ．35ΩD ．60Ω夯实基础能力提升【答案】D【例5】 一段粗细均匀的电阻丝，将它接在6V 的电源上时，通过它的电流是0.5A ，如果把它对折起来，拧成一股，再接在这个电源上，那么通过它的电流将是（ ） A ．0.5A B ．1A C ．2A D ．0.25A【答案】 C【例6】 一段导体两端的电压为4.5V 时，导体中的电流是0.3A ，如果电压增大到6V ，导体中的电流多大?如果导体中电流为100mA 时，能否用最大量程为3V 的电压表测该导体两端的电压?【答案】 根据欧姆定律，先求导体电阻R ，已知0.3A I =， 4.5V U =，根据U I R =，则 4.5V150.3AU R I ===Ω再求两端电压为6V U '＝时的电流6V0.4A 15ΩU I R ''===，导体中的电流为0.4A ，当通过导体的电流为100mA 0.1A I ''==时，导体两端电压为U ''，导体电阻R 不变．故有0.1A 15 1.5V 3V U I R ''''==⨯Ω=< 可以用最大量程为3V 的电压表测导体两端的电压．【例7】 在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I 关系图像，从图可以看出R 1与R 2的大小关系是（ ）A ．R 1>R 2B ．R 1=R 2C ．R 1<R 2D ．无法确定【答案】 A【例8】 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I -R 图像，下列结论与图像相符的是（ ）A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小 【答案】 C人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案）1．等效电阻假设有一个电阻，可以代替电路中某个部分的电阻而不影响电路的效果，我们就称这个电阻为这部分电路的等效电阻，等效电阻也叫总电阻．2．串联电路的电阻关系串联电路的总电阻等于各串联电阻之和，即123R R R R =++……证明：设串联电阻阻值为1R 、2R 、3R ……串联后总电阻为R ，由欧姆定律：U IR =，111U I R =，222U I R =，333U I R =……根据串联电路的电流和电压关系： 123U U U U =++…… 123I I I I ＝＝＝……得：112233IR I R I R I R =++……，123R R R R =++如果n 个阻值都是R 的导体串联，则总电阻 R nR =串根据串联电路中电流处处相等，得： 312123......U U U U R R R R === 也就是说，串联电路中电阻越大，其两端电压就越高，此即串联电路的分压规律． 注：可以将电阻的串联看成是增加了导体长度，所以电阻串联总电阻比任何一个分电阻都大． 3．并联电路的电阻关系并联电路的总电阻的倒数等于各并联电阻的倒数之和，即： 1231111......R R R R =++ 证明：设并联电路电阻值为1R 、2R 、3R ……并联后总电阻为R ，由欧姆定律：312123123,,,......U U U UI I I I R R R R ====根据并联电路的电流和电压关系： 123U U U U =＝＝…… 123I I I I =++……得：312123......U U U U R R R R =++，1231111......R R R R =++如果n 个阻值都是R 的导体并联，则总电阻：RR n=并 根据并联电路各支路两端电压相等，得：112233IR I R I R I R =++……可以推出： 1221,n n I I R RI R I R ==注意：并联电路的三个重要性质：性质1：并联电路的总电阻小于任何一个并联导体的电阻．可以将电阻的并联看作是增大了导体的横截面积，所以总电阻小于任何一个分电阻．模块二 串并联电路中的电阻关系知识导航性质2：由公式1231111......R R R R =++ 可以看出并联电路中，若某一支路的电阻值增大，则总电阻也增大；若某一支路的电阻值减小，则总电阻也减小．性质3：若并联支路增多，则总电阻减小，若支路减少，则总电阻增大．【例9】 图中有四组不同的电阻，已知R 1<R 2，由图可以看出电阻值最小的一组是（ ）【答案】 B【例10】 两个电阻并联后的总电阻为4Ω，其中一个电阻的阻值为12Ω，另一个电阻的阻值为Ω；若将这两个电阻串联，总电阻为 Ω．【答案】 6 18【例11】 现有阻值分别为8Ω、6Ω、4Ω、2Ω的四个电阻可供选用．若要获得1.6Ω的电阻，则（ ）A ．应将阻值为8Ω和2Ω的两电阻串联B ．应将阻值为8Ω和2Ω的两电阻并联C ．应将阻值为6Ω和4Ω的两电阻串联D ．应将阻值为6Ω和4Ω的两阻值并联【答案】 B【例12】 将三个阻值为60Ω的电阻按一定的方式连接起来，其总电阻的最大值和最小值分别是（ ）A ．180Ω；20ΩB ．90Ω；40ΩC ．90Ω；20ΩD ．180Ω；90Ω 【答案】 A【例13】 把两个阻值不同的电阻R 1和R 2串联，则总电阻（ ）A ．介于两个电阻之间B ．比任何一个电阻都要小C ．比任何一个电阻都要大D ．可能等于其中的一个电阻 【答案】 C【例14】 下列几组电阻并联合，等效阻值最小的一组是（ ） 夯实基础能力提升人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） A ．30Ω和15Ω B ．20Ω和25Ω C ．10Ω和35Ω D ．5Ω和40Ω【答案】 D【例15】 如图所示电路，电阻R 1=R 2=4Ω，电源电压保持不变，当S 1、S 2都闭合时，电流表的示数为0.75A ，此时电路是 联电路，电路的总电阻是 Ω．当S 1闭合、S 2断开时，电路的总电阻是_______Ω，电流表的示数是______A ．【答案】 并 2 4 0.75【例16】 甲、乙两个导体的电阻之比是1:2，将它们串联接到同一电源两端，通过它们的电流强度之比是 ，两端的电压比是 ；若将它们并联到同一电源中，通过两个电阻的电流之比是 ，电阻两端电压之比是 ． 【答案】 1:1 1:2 2:1 1:1【例17】 如图所示的电路中，定值电阻R 2为10Ω，闭合开关S 前后干路中总电流的比为2∶3，则R 1的阻值为_______．【答案】 20Ω【例18】 定值电阻R 1=10Ω，R 2=5Ω，串联在电源电压不变的电路中时，通过R 1的电流I 1=0.2A ，则电源电压U =＿＿V ；若将两电阻并联在同一电路中时，干路中的电流I =＿＿＿A ． 【答案】 3 0.9【例19】 如图所示电路中，开关S 断开和闭合时，电流表示数之比是1：3，则R 1和R 2之比是（ ）模块三 欧姆定律计算夯实基础A．1：3 B．1：2 C．2：1 D．3：1【答案】B【例20】如图所示的电路中，电压U保持不变，R1=3R2，开关S断开时，电流表示数为I l，开关S闭合时，电流表示数为I2．则I1：I2= ．【答案】3：4【例21】如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是（）A.6Ω 2ΩB.6Ω 3ΩC.4Ω 2ΩD.4Ω 3Ω【答案】B【例22】有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的人教版九年级物理全册 第十七章电流电压电阻关系讲义（带答案） 电阻是20欧姆，求：（1） 电路中的总电阻（2） 灯泡L 2的电阻（3） 灯泡L 1和L 2两端的电压【答案】 （1）45Ω；（2）25Ω；（3）U 1=4V ；U 2=5V【例23】 有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L 1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L 2两端的电压（3）两个灯泡的电阻分别为多大 【答案】 （1）40Ω（2）6V （3）20Ω；20Ω【例24】 有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L 1两端的电压是3伏特，灯泡L 2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压 【答案】 （1）30Ω；90Ω（2）120Ω（3）12V提高班 【拓展1】 三个不等值的电阻，123R R R >>，其等效电阻R 的阻值不可能（ ） A ．串联时，1R R > B ．并联时3R R <C ．不论串联还是并联，R 的阻值在1R 到3R 之间D ．不论串联还是并联，只要一个电阻的阻值变小，R 的阻值一定变小 【答案】 C【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω 【答案】 D【拓展3】 电阻120R =Ω，250R =Ω，将它们并联后接到电源上，若通过电阻1R 的电流为0.1A ，则通过电阻2R 的电流是＿＿A.【答案】 0.04A【拓展4】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ，则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展5】 在图所示的电路中，由三节新干电池串联成的电池组做电源，L 1、L 2 的电阻分别为R 1=3欧姆，R 2=6欧姆，请将答案填入空白处： ①K 闭合，K 2断开时，A 1的示数是______安培；②K 闭合，K 2闭合后，A 的示数是______安培；V 的示数是______伏特． 【答案】 1.5 2.25 4.5尖子班 思维拓展训练（选讲）【拓展1】 某电阻接入电源后，电路中的电流为2A ，再串联一个30Ω的电阻时，电路中的电流减小到0.4A ， 则该电阻的阻值为 Ω，电源电压是 V ．【答案】 7.5 15V【拓展2】 一定值的电阻两端电压从5V 上升到6V 时，通过电阻的电流强度增大了0.5A ，则该电阻的阻值为（ ）A. 12ΩB. 11ΩC.10ΩD. 2Ω【答案】 D【拓展3】 （多选）在如图所示的电路中，开关S 闭合后，电流表A 1、A 2的示数相等. 关于三个电阻的阻值关系，可能的是（ ） A ．R 1＝R 2＝R 3B ．R 3＝R 2≠R 1C ．R 3＝R 1≠R 2D ．R 2＝R 1≠R 3【答案】 A C【拓展4】 有四个电阻，已知它们的电阻值R 1＞R 2＞R 3＞R 4。

第1节电流与电压和电阻的关系知能演练提升能力提升1.分别把U1=4 V、U2=6 V的电压加在某段导体两端,则两次通过该导体的电流之比为()A.1∶2B.2∶3C.3∶2D.1∶12.当加在某段导体两端的电压为24 V时,通过它的电流为1.2 A。

若加在该段导体两端的电压减小6 V时,则通过它的电流是()A.0.9 AB.1.2 AC.0.6 AD.2.4 A3.研究电流跟电压、电阻的关系时,用如图所示电路,在保持电阻不变过程中,实验要求()A.保持R'的滑片位置不变B.保持R两端的电压不变C.保持R不变,调节R'的滑片到不同的位置D.保持电路中的电流不变4.将30 Ω的电阻接在一电源两端,通过的电流为0.3 A。

若把10 Ω和60 Ω的电阻分别接在这个电源两端,那么通过的电流分别为()A.0.9 A,0.15 AB.0.15 A,0.9 AC.0.1 A,0.9 AD.0.6 A,0.1 A5.某导体中的电流与它两端电压的关系如图所示,下列分析正确的是()A.当导体两端的电压为0时,电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时,电流为0D.当导体两端的电压为2 V时,电流为0.6 A6.在探究电流与电压关系的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制了U-I关系图象如图所示,从图可以看出R1与R2大小关系是()A.R1>R2B.R1=R2C.R1<R2D.无法确定7.某同学在探究电流跟电压、电阻的关系时,根据收集到的数据画出了如图所示的I-R图象,下列结论与图象相符的是()A.电阻一定时,电流随电压的增大而增大B.电阻一定时,电压随电流的增大而增大C.电压一定时,电流随电阻的增大而减小D.电压一定时,电阻随电流的增大而减小8.如图所示,电路中电源电压不变,滑动变阻器上标有“2 A20 Ω”字样。

以下四个图象中,能正确表示当开关S闭合后,通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是()9.如图所示,电源电压保持不变。

人教版九年级物理第十七章第2节《欧姆定律》课时练习题（含答案）一、单选题1．已知12:1:3R R =，将它们接在如图所示电源电压为6V 的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（ ）A ．12:3:1I I = 12:1:1U U =B ．121:3I I =: 12:1:1U U =C ．12:2:3I I = 12:1:1U U =D ．12:1:1I I = 12:1:3U U =2．关于图所示的实物电路，在S 1、S 2都闭合后，下列说法正确的是（ ）A ．通过L 1与L 2的电流一定相等B ．通过L 1与L 2的电流一定不相等C ．L 1与L 2两端的电压一定相等D ．L 1与L 2两端的电压之和等于电源电压3．如图为电路元件A 和B 的I ﹣U 图象，根据图象提供的信息，下列说法中正确的是（）A ．电阻A 的阻值为10ΩB ．如若将它们串联，接在某电源上，当电源电压是3V 时，电路电流等于0.15AC ．研究电流与电压关系时，可以选择电阻B 进行实验D ．若将它们并联，接在2V 的电源上，电路中的总电流为0.15A4．如图是电阻甲和乙的I ﹣U 图像，小明对图像信息做出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V时，其电阻值为10ΩC．将甲和乙并联，若电压为1V，则它们的干路电流为0.6AD．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V5．图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流二、填空题6．小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！课时练17.3电阻的测量一．选择题1．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为（）A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆2．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中不正确的是（）A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关3．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝（）A．电流强度较大B．电流强度较小C．电压较大D．电压较小4．如图所示的电路，当闭合开关S后，发现L1灯亮，L2灯不亮，电流表的指针有明显偏转，电压表的指针指在零刻度线，则该电路中的故障可能是（）A．L1灯短路B．L1灯断路C．L2灯短路D．L2灯断路A VL2L1S4题5题5、如图是测量小灯泡的电阻的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表读数的变化情况是（）A．增大、增大B．增大、减小C．减小、增大D．减小、减小6．如图是“伏安法测电阻”的实验电路图。

人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。

类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。

【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。
