EPS应急电源工作原理图之欧阳家百创编

应急电源eps工作原理应急电源（EPS）是指在主电源失效或异常时，能够瞬间提供备用电源供电的设备。

EPS 通常采用蓄电池组作为电源存储装置，通过特定的电路实现从主电源向蓄电池组的供电、对蓄电池组的充电和从蓄电池组向负载供电等功能。

本文将从EPS的工作原理、主要组成部分和应用场景等方面进行介绍。

一、应急电源（EPS）的工作原理EPS主要通过四个环节的工作来实现应急电源功能。

这四个环节是：主电源环节、充电环节、逆变环节和控制环节。

1. 主电源环节主电源环节作为EPS的起点，其作用是将市电输入EPS，并根据输入电压大小和波形得出参考电压值与极性。

该过程主要由输入滤波电路、稳压变压器和桥式整流电路组成。

具体操作流程为：（1）将市电输入EPS的输入滤波电路，该电路主要的作用是进行滤波和消噪，以保证后续的电路和设备可以正常工作。

（2）将经过输入滤波电路处理后的电压，通过稳压变压器得到参考电压值和参考电压极性。

稳压变压器可以将变化的市电电压变成稳定的低压输出，同时稳定输出电压波形，确保逆变环节的正常工作。

（3）经过稳压变压器的输出电压通过桥式整流电路进行整流，同时转化为直流电压输出，以供后面的逆变器进行运行。

2. 充电环节当主电源正常供电时，EPS需要通过充电环节将主电源的电能储存到蓄电池组中，以备不时之需。

充电环节由充电控制器和蓄电池组组成，充电过程根据蓄电池组的状态和市电的状态进行控制。

具体操作流程为：（1）市电正常供电时，充电控制器通过检测主电源的电压、电流、蓄电池组的电压、电流以及环境温度等参数，来实现对蓄电池组的安全、有效的充电，以维护蓄电池组的健康状态。

（2）在市电断电时，蓄电池组需要通过EPS的逆变环节向负载供电，而当市电恢复时，充电控制器需要通过检测市电输入电压的状态，判断是否需要对蓄电池组进行充电，以确保蓄电池组能够及时储存主电源的电能。

3. 逆变环节逆变环节是EPS中最为关键的环节之一，其主要作用是将蓄电池组中存储的直流电转换为稳定的交流电，以供不同电压和频率的负载使用。

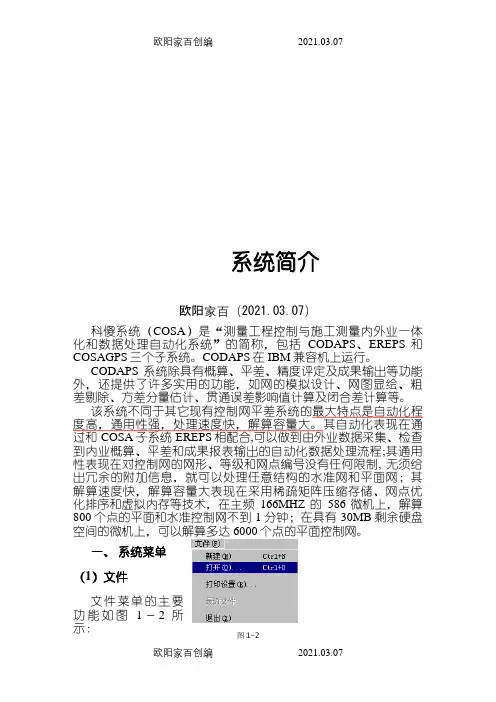

系统简介欧阳家百（2021.03.07）科傻系统（COSA）是“测量工程控制与施工测量内外业一体化和数据处理自动化系统”的简称，包括CODAPS、EREPS和COSAGPS三个子系统。

CODAPS在IBM兼容机上运行。

CODAPS系统除具有概算、平差、精度评定及成果输出等功能外，还提供了许多实用的功能，如网的模拟设计、网图显绘、粗差剔除、方差分量估计、贯通误差影响值计算及闭合差计算等。

该系统不同于其它现有控制网平差系统的最大特点是自动化程度高，通用性强，处理速度快，解算容量大。

其自动化表现在通过和COSA子系统EREPS相配合,可以做到由外业数据采集、检查到内业概算、平差和成果报表输出的自动化数据处理流程;其通用性表现在对控制网的网形、等级和网点编号没有任何限制, 无须给出冗余的附加信息，就可以处理任意结构的水准网和平面网；其解算速度快，解算容量大表现在采用稀疏矩阵压缩存储、网点优化排序和虚拟内存等技术，在主频166MHZ的586微机上，解算800个点的平面和水准控制网不到1分钟；在具有30MB剩余硬盘空间的微机上，可以解算多达6000个点的平面控制网。

一、系统菜单（1）文件文件菜单的主要功能如图1－2所示：图1-2新建：新建文本文件，如平面观测值文件等。

打开：打开任意文件。

打印设置：打印机设置，单击将打开打印机设置对话框。

（2）平差1、控制网观测值文件 在进行平差之前，必须要准备好控制网观测值文件，即平面观测值文件（取名规则为“网名.in2”）和高程观测值文件（取名规则为“网名.in1”）。

观测值文件采用网点数据结构，除包含控制网的所有已知点、未知点和观测值信息外，还隐含了控制网的拓扑信息。

可以使用系统菜单中“文件”栏下拉“新建”子菜单项或单击工具栏左边第一个快捷键建立平面或高程观测值文件。

1）、平面观测值文件为标准的ASC Ⅱ码文件，可以使用任何文本编辑器建立编辑和修改。

其结构如下所示：方向中误差1，测边固定误差1，比例误差1[，精度号1]方向中误差2，测边固定误差2，比例误差2，精度号2…，…，…，… 方向中误差n ，测边固定误差n ，比例误差n ，精度号n已知点点号，X 坐标，Y 坐标…，…，…测站点点号 照准点点号，观测值类型，观测值[，观测值精度] …，…，…[，…]文件格式如下图所示：Ⅰ Ⅱ第I部分第II部分（a）一组精度情况的IN2文件示例（b）多组精度情况的IN2文件示例该文件分为两部分：第一部分为控制网的已知数据，包括先验的方向观测精度，先验测边精度和已知点坐标(见文件的Ⅰ部分)；第二部分为控制网的测站观测数据(见文件的Ⅱ部分)，包括方向、边长、方位角观测值。

eps电源工作原理
EPS（Emergency Power Supply）电源是一种应急电源系统，
其工作原理是在主电源故障或断电时，通过备用电源提供电力供应，以保证关键设备或系统的正常运行。

EPS电源由主电源、备用电源和控制系统组成。

主电源通常是市电，当主电源故障或断电时，控制系统会立即检测到信号并切换到备用电源上。

备用电源可以是蓄电池、发电机或可再生能源等。

当主电源恢复正常时，控制系统会再次检测信号，将供电切换回主电源。

在正常情况下，主电源提供电能给设备或系统工作；而在主电源故障时，控制系统迅速将备用电源切换到工作状态，以保持电力供应。

这样，即使主电源发生故障，关键设备或系统也能持续供电，避免影响正常运行。

为确保EPS电源的可靠性和稳定性，通常还会配备电压监控、过载保护、短路保护等措施。

电压监控用于实时检测主电源的电压变化，以判断是否出现故障；过载保护会在电流超过额定值时，切断电源以保护设备免受损坏；短路保护用于防止电路短路时产生过高电流，从而避免设备受损。

总之，EPS电源通过备用电源的切换来保证设备或系统在主电源故障时的持续供电，从而确保关键设备或系统的正常运行。

EPS消防应急电源（Emergency Power Supply for Fire Protection Systems）是一种用于消防系统的备用电源设备，其工作原理如下：
1. 主电源供电：EPS消防应急电源通常通过主电源供电，与电网连接。

2. 待机状态：在正常情况下，主电源可以为消防系统提供稳定的电力供应，EPS消防应急电源处于待机状态，不工作。

3. 电网故障检测：当主电源出现故障（如停电、电压异常等）时，EPS消防应急电源能够及时检测到电网的故障信号。

4. 切换过程：EPS消防应急电源在检测到电网故障后，会迅速启动，并通过内部的电力切换装置将电路从主电源切换到备用电源上。

5. 备用电源供电：EPS消防应急电源在切换完成后，开始使用备用电源（如蓄电池组、柴油发电机等）为消防系统提供电力供应。

6. 电力稳定输出：EPS消防应急电源通过内部的电力调节装置，对备用电源输出的电力进行稳定调节，确保消防系统正常运行所需的电力质量。

7. 主电源恢复：当主电源故障解除，恢复正常供电时，EPS消防应急
电源会检测到电网恢复信号，并迅速切换回主电源供电状态。

通过以上工作原理，EPS消防应急电源能够在主电源故障时，及时为消防系统提供稳定的备用电力，确保消防系统能够正常运行，保障人员生命安全和财产安全。

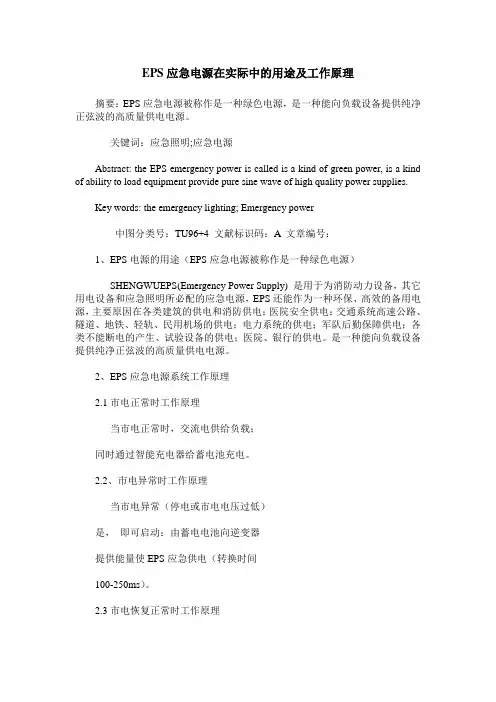

EPS应急电源在实际中的用途及工作原理摘要：EPS应急电源被称作是一种绿色电源，是一种能向负载设备提供纯净正弦波的高质量供电电源。

关键词：应急照明;应急电源Abstract: the EPS emergency power is called is a kind of green power, is a kind of ability to load equipment provide pure sine wave of high quality power supplies.Key words: the emergency lighting; Emergency power中图分类号：TU96+4 文献标识码：A 文章编号：1、EPS电源的用途（EPS应急电源被称作是一种绿色电源）SHENGWUEPS(Emergency Power Supply) 是用于为消防动力设备，其它用电设备和应急照明所必配的应急电源，EPS还能作为一种环保、高效的备用电源，主要原因在各类建筑的供电和消防供电；医院安全供电：交通系统高速公路、隧道、地铁、轻轨、民用机场的供电；电力系统的供电；军队后勤保障供电；各类不能断电的产生、试验设备的供电；医院、银行的供电。

是一种能向负载设备提供纯净正弦波的高质量供电电源。

2、EPS应急电源系统工作原理2.1市电正常时工作原理当市电正常时，交流电供给负载；同时通过智能充电器给蓄电池充电。

2.2、市电异常时工作原理当市电异常（停电或市电电压过低）是，即可启动：由蓄电电池向逆变器提供能量使EPS应急供电（转换时间100-250ms）。

2.3市电恢复正常时工作原理当市电由异常状态恢复正常后，电池进入充电状态；交流电重新供给负载。

3、SHENGWUEPS的先进的技术特点及创新性：3.1整机采用模块化系统集成设计新颖，使整机结构合理，拆装方便，工作运行可靠，大大降低了故障率及缩短检修维护的时间。

什么是eps应急电源一、什么是eps电源EPS应急电源是Emergency Power Supply的英文缩写。

FEPS系列EPS应急电源是指专门用在消防上面的、通过国家3C认证和消防检测报告的、为用户一级负载提供二路备用电源解决方案而精心设计的高性能的应急电源。

我司的eps电源外观图：二、工作原理EPS应急电源是一种备用电源，其平常是出于待机状态，基本核心就是一个实现交-直-交的转变过程，要实现这个过程一般会有以下几个元器件即充电器、电池、逆变器、控制器、市电接触器、逆变接触器和升压变压器等等。

具体就是市电正常的时候充电器把交流电整流成直流电给蓄电池充电，市电经过市电接触器输出供给负载；当检测到市电异常时，蓄电池工作把直流电输出给逆变模块逆变出交流电，交流电再经过输出变压器升压隔离成市电通过逆变接触器供给负载。

网电恢复或消防信号解除，应急电源恢复网电工作状态。

具体的原理图如下：当然在实际使用过程中有些特殊的设备如金卤灯、高压钠灯等卤化物灯具，由于这类灯具在市电和备用电的切换时间要求高，故而产生了一种在线式的eps电源，没有切换时间，其基本原理也是一样的只是做切换的不是用接触器而是用静态开关而已。

三、主要组成部分3.1充电器我们这里所说的充电器都是指铅酸蓄电池所用的充电器，常用的充电器有DC48V、 DC192V、DC324V、DC492V等，EPS电源中的充电器一般采用智能恒流恒压二阶段充电方式或恒压限流的充电方式。

充电器的好坏对蓄电池的容量及使用寿命影响较大，应保证最大充电电流不超过所配用蓄电池的允许值，浮充电压满足配用蓄电池的推荐值，如具备温度补偿特性则更佳，避免快速充电。

当然也有高端的采用其他充电方式，如定时自动进行循环充电方式、自动均充-浮充控制等，但在控制上略为复杂。

市电正常时，EPS中的充电器通常还需要为控制系统供电。

充电器应具备高可靠性和良好的自保护功能，应能适应较宽的输入交流电压范围，以保证在各种恶劣供电环境中正常充电并为EPS的控制系统供电。

EPS应急电源是指在主电源中断时，能够自动转换为备用电源，为特定设备或系统提供持续稳定供电的设备。

它在电力系统中起着至关重要的作用，可以保证一些重要的设备在突发情况下仍能够正常运行，比如医疗设备、通信系统、安全系统等。

那么EPS应急电源的作用和工作原理是什么呢？接下来我将从深度和广度两个方面来探讨这个主题。

1. 作用EPS应急电源的作用非常显著。

它能够保证一些重要的设备在主电源中断时仍能够持续运行。

比如在医疗设备中，EPS应急电源可以确保手术室内的手术灯、电刀等设备不会因为停电而影响手术进程，保证了患者的生命安全。

在通信系统中，EPS应急电源可以保证基站设备和通信器材在突发情况下不会受到影响，确保了通信的畅通。

安全系统中的监控摄像头、报警设备也都离不开EPS应急电源的支持，可以让安全监控系统在停电时依然起到作用。

2. 工作原理EPS应急电源的工作原理主要包括主电源检测、切换、充电和输出等几个方面。

当主电源正常时，EPS应急电源会对主电源进行监测，保证设备正常运行。

当主电源突然中断时，EPS应急电源会迅速切换至备用电源，从而提供稳定的电力支持。

EPS应急电源也会自动进行电池充电，保证备用电源在下次需要时能够及时投入使用。

在输出方面，EPS应急电源会根据设备需求提供相应的电力输出，包括直流和交流两种形式，保证设备能够正常运行。

总结回顾通过对EPS应急电源的作用和工作原理的深入探讨，我对它有了更深入的理解。

它不仅在医疗、通信、安全等领域有着重要的作用，而且其工作原理也十分复杂和精密。

作为一种重要的电力设备，EPS应急电源的应用范围越来越广，对于稳定供电起着至关重要的作用。

个人观点和理解在我看来，EPS应急电源的作用和工作原理在现代社会中变得越来越重要。

随着科技的发展和人们对电力稳定性的要求不断提高，EPS应急电源的需求也日益增长。

我相信，在未来的发展中，EPS应急电源将会发挥更加重要的作用，成为电力系统中不可或缺的一部分。

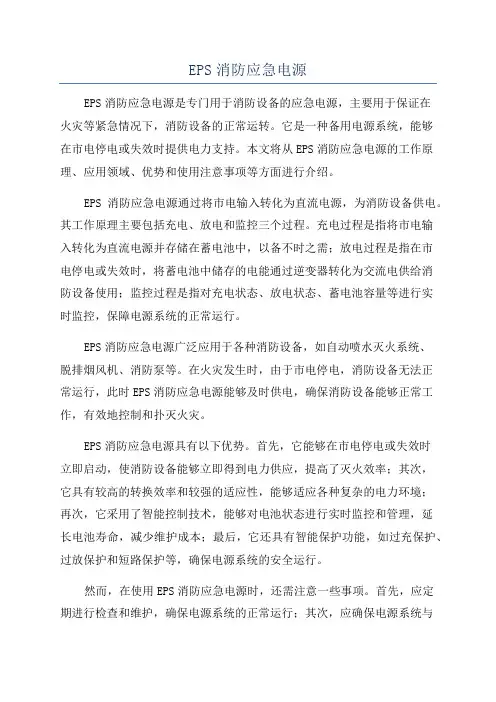

EPS消防应急电源EPS消防应急电源是专门用于消防设备的应急电源，主要用于保证在火灾等紧急情况下，消防设备的正常运转。

它是一种备用电源系统，能够在市电停电或失效时提供电力支持。

本文将从EPS消防应急电源的工作原理、应用领域、优势和使用注意事项等方面进行介绍。

EPS消防应急电源通过将市电输入转化为直流电源，为消防设备供电。

其工作原理主要包括充电、放电和监控三个过程。

充电过程是指将市电输入转化为直流电源并存储在蓄电池中，以备不时之需；放电过程是指在市电停电或失效时，将蓄电池中储存的电能通过逆变器转化为交流电供给消防设备使用；监控过程是指对充电状态、放电状态、蓄电池容量等进行实时监控，保障电源系统的正常运行。

EPS消防应急电源广泛应用于各种消防设备，如自动喷水灭火系统、脱排烟风机、消防泵等。

在火灾发生时，由于市电停电，消防设备无法正常运行，此时EPS消防应急电源能够及时供电，确保消防设备能够正常工作，有效地控制和扑灭火灾。

EPS消防应急电源具有以下优势。

首先，它能够在市电停电或失效时立即启动，使消防设备能够立即得到电力供应，提高了灭火效率；其次，它具有较高的转换效率和较强的适应性，能够适应各种复杂的电力环境；再次，它采用了智能控制技术，能够对电池状态进行实时监控和管理，延长电池寿命，减少维护成本；最后，它还具有智能保护功能，如过充保护、过放保护和短路保护等，确保电源系统的安全运行。

然而，在使用EPS消防应急电源时，还需注意一些事项。

首先，应定期进行检查和维护，确保电源系统的正常运行；其次，应确保电源系统与消防设备的连接稳固可靠，避免电源断电导致设备无法运行；再次，应合理选择和配置电源系统的容量和类型，以满足消防设备的实际需求；最后，应定期测试电源系统的性能和功能，确保其在应急情况下的可靠性。

综上所述，EPS消防应急电源是一种非常重要的设备，能够确保消防设备在火灾等紧急情况下的正常运转。

在日常消防工作中，我们应加强对EPS消防应急电源的了解和应用，提高消防设备的应急响应能力，保障人员和财产的安全。

消防泵控制柜接线图、原理图及电路图欧阳引擎（2021.01.01）产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。

如：水泵、风机的电动机或其它设备的电动机。

2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KVA等。

3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。

设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。

KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。

注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P 系列自带变频启动功能。

2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。

3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。

例：负载50KVA( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。

4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。

KM-YJS/P系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。

当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号)，逆变器立即输出。

从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。

手动/自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。

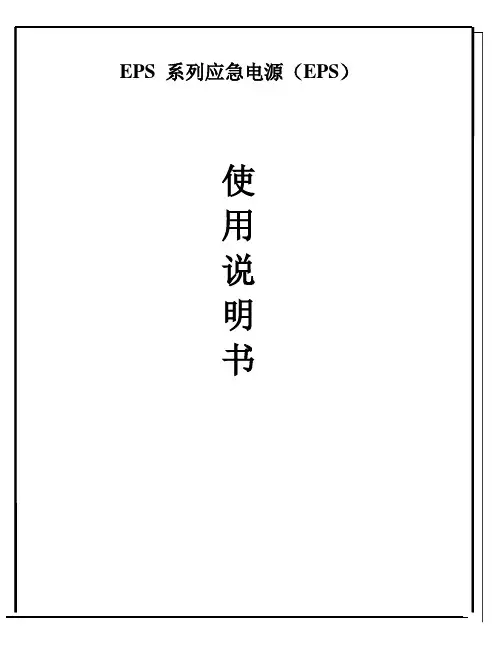

EPS 系列应急电源（EPS）使用说明书概述1．说明➢EPS 系列消防应急电源输出纯正弦波，并带接触器式互投装置。

➢适用于各种照明、动力及混合型用电设备，如：电灯、电梯、风机、水泵、空调等设备的应急供电。

➢应用于高层建筑、人防设施、医院、机场、城市地铁、发电厂、大型商场、银行、证卷等场所，适用范围广，负载适应性强。

2．主回路原理图图13．工作原理➢EPS在交流电网供电正常时，由交流电网经过本设备的互投切换装置直接给负载供电，同时内置充电器给电池组进行智能充电。

➢当电网停止供电或电压低于15% 标称值时，本设备将立即自动切换到应急供电状态；由电池组经正弦波逆变，继续给负载提供纯净的正弦波交流电源。

➢当电网电压恢复正常后，本设备立即自动切换至电网供电。

4．电气特性充电机输入市电AC 220V±15％50Hz恒充电流5-10%C（A）C为单节电池容量恒充电压14.5×电池总数（V）±5%充电方式均充、浮充自动切换逆变器逆变电压AC 220V±5％50Hz输出波形正弦波过载能力Pn≤120%工作正常，Pn > 120%延时10秒停止切换时间< 5秒（特殊要求< 250ms ）保护功能过载、短路、欠压等电池组电池种类铅酸免维护电池额定电压12V×电池总数备用时间90min充电时间< 24h电池组的安装1．说明➢以下安装说明以18节电池为例，其他数量的电池也类似；➢电池序号用数字加字符标示，即0、1、2 至9，A、B、C 至H；也就是从第10节电池开始用字符A、B、C等表示；➢电池循检线上的标签分别用B1、B2、B3至B19标示，或者是DX01、DX02、DX03至DX19标示；➢若拆卸或更换电池，也应遵守以下各注意事项；2．电池组安装图图63．安装步骤及注意事项a)电池组安装前请将机器的启动开关处在关闭状态，电池输入断路器处在断开位置；b)请确认电池循检线上的标签完整，保险座里有3A的保险管且完好；c)确认各电池的正负极，避免短路（一般电池的正端会标有红色标记，负端则用黑色标记）；然后按图6中所示，从左到右依次固定各连接线与循检线；连线应避免拉紧，受力过大；电池循检线除B1（DX01）接在第1节电池的负端外，其他的都按图6所示，连同电池连接线一起，固定在相应的电池正端；d)无特殊说明，各电池按串联方式连接；即第1节的负端接上电池输入线的负端（黑线），第1节的正端接至第2节的负端，第2节的正端接至第3节的负端；依次类推，第17节（I#）的正端接至第18（H#）节的负端，第18（H#）节的正端接上电池输入线的正端（红线）；e)机器工作在应急状态时，通常电池组会输出很大的电流，故须将各连接线的固定螺丝尽量拧紧；f)由于机器是金属外壳，为避免电池组短路，在安装过程中，电池连接线一端已经装到电池上，而另一端空置的必须缠绕绝缘胶布；液晶显示面板1．说明➢本说明以10KW单相液晶显示为例，其他型号可能略有变更，不再做详细说明；➢显示屏能显示的状态及故障有：市电状态外部输入市电直接旁路输出恒流充电充电机在恒定电流给电池组充电，约电池容量的0.1%A恒压充电充电机在恒定电压给电池组充电，约14.5V×电池数浮充充电机以约13.5V×电池数，给电池组充电逆变状态整机工作在电池组逆变输出应急输出开路逆变无反馈电压直流电压异常逆变时电池组欠压过载逆变输出过载应急模块报警功率模块过温/过流/欠压*#电池欠压第*号电池小于9.6V*#电池过压第*号电池大于15V2．显示屏面板图示图13．功能介绍➢指示灯：指示整机的工作状态，包括●主电：外部输入市电直接旁路输出●充电：市电给电池组充电●应急：应急状态电池组逆变输出●故障：整机工作出现故障➢翻屏/消音按钮：用以液晶屏翻页显示，以及在出现故障报警时用以消除声音，停止报警；图2 图3➢显示屏：显示整机状态、电池电压、状态列表及型号/名称●整机状态（如图1）包括输出/输入的电压和电流；如为三相EPS，由于在整机面板上有转换开关及电压表用以显示线电压，故液晶屏只显示B相的相电压；若在整机面板上已安装有电流表，则液晶屏将取消输出电流的显示；●电池电压（如图2）逐条显示电池组中各节电池的电压，以18节电池为例，分别用数字1-9加字符A-H表示各电池的序号；如显示“A#电池”表示的是第10节电池，“B#电池”为第11节电池，依次类推。

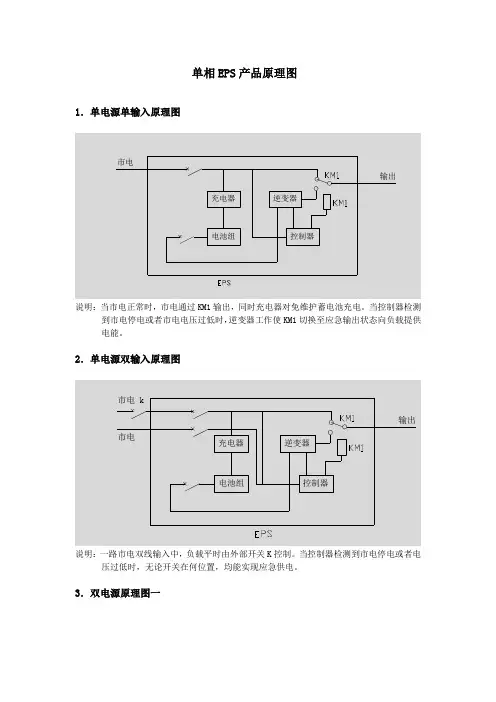

单相EPS产品原理图1．单电源单输入原理图说明：当市电正常时，市电通过KM1输出，同时充电器对免维护蓄电池充电。

当控制器检测到市电停电或者市电电压过低时，逆变器工作使KM1切换至应急输出状态向负载提供电能。

2．单电源双输入原理图说明：一路市电双线输入中，负载平时由外部开关K控制。

当控制器检测到市电停电或者电压过低时，无论开关在何位置，均能实现应急供电。

3．双电源原理图一说明：在正常情况下，市电通过KM2、KM1输出，同时充电器对免维护蓄电池充电。

当市电停电，备用电投入通过KM3、KM1输出，只有当常用和备用电同时停电时，控制器控制电池组向逆变器供电，同时 KM1切换至应急输出状态，向负载提供电能。

但当备用电投入的时间大于EPS切换时间时，EPS先投入，待备用电来时，再切换退出。

这种方式的互投装置在本EPS中。

4．双电源原理图二说明：采用此种接线方式可实现一级负荷末端互投，EPS充当第三路电源。

此种方式的互投装置在EPS之外。

5．充当第二路电双回路原理图说明：EPS可按上图接法对负载充当第二路电，并且末端互投。

此种方式的逆变器在市电正常时处于待机状态。

当没有市电应急时，立即开机有输出。

此种方式互投装置在EPS 之外。

单相EPS产品接线图1．单相单输入单相多回路输出接线图接线方式：单路持续型说明：a)当有市电时，由市电给负载供电，停电时由EPS给负载供电。

b)K为断路器。

c)Z为转换开关。

2．单相双输入单相多回路输出接线图接线方式：单路可控型说明：a)通过断路器K可控制照明灯具平时工作状态。

b)当H无电时，Z转换为应急电源供电，实现应急照明。

c)K为断路器。

d)Z为转换开关。

3．单相三输入单相三输出接线图接线方式：多路可控型说明：a)通过断路器K可控制多个回路应急照明灯具平时工作状态。

b)当H无电时，通过Z转换为应急电源供电，实现应急照明。

c)K为断路器。

d)Z为转换开关。

4．单相单输入单相双输出回路现场控制接线图接线方式：单灯可控型说明：a)断路器K为平时（非应急供电时）控制开关。

eps应急电源原理
EPS应急电源原理
EPS应急电源是一种在主电源发生故障或中断时，能够维持电力供应的设备。

它通过将直流电能转换为交流电能，以供应给关键设备，从而保证系统的正常运行。

EPS应急电源的工作原理基于不间断电源（UPS）的技术，主要包括以下几个方面：
1. 蓄电池组：EPS应急电源系统内配备有大容量的蓄电池组，可以存储电能，以备电网断电时使用。

2. 直流-交流转换器：EPS应急电源将蓄电池组储存的直流电能通过直流-交流转换器转换为交流电能。

3. 交流输出端：转换后的交流电能通过交流输出端供应给关键设备，以维持其正常运行。

4. 充电辅助装置：当电网通电时，充电辅助装置会将电网交流电转换为直流电，同时将电能输送到蓄电池组中，为蓄电池组充电，以备下一次断电时使用。

在主电源正常供电时，EPS应急电源的充电辅助装置持续为蓄电池组充电，以确保蓄电池组始终保持充足的电能储备。

而当主电源发生故障或中断时，EPS应急电源会迅速切换到蓄电池组供电，通过直流-交流转换器将蓄电池组储存的直流电能转
换为交流电能，以保证关键设备的供电稳定。

EPS应急电源具有快速响应、高效能转换和可靠性高等特点，广泛应用于医疗、通信、金融、工业等关键领域，以确保关键设备在电力中断时仍能正常工作，避免因电力故障造成的损失。

EPS电源供电系统在消防中起什么作用？其工作原理是什么EPS(E-mergencyPowerSupply)应急电源供电系统，是消防应急措施的一种独立性电源，在主要供电系统断电后，能够提供建筑内消防过程中的所有供电，其实时性、可靠性都达到了相当高的性能，能够很好的满足消防需要。

一、EPS的工作原理如图1所示，EPS的工作原理为：当市政供电正常时，EPS处于充电待命状态；当市政断电时，互投设备自动切换至EPS工作状态，EPS将蓄电池的直流电逆变成三相交流电，供给建筑内的消防设备；当市政供电恢复时，EPS将由互投设备自动切换，重新恢复充电待命状态。

二、EPS的硬件组成和分类EPS电源的具体组成为：整流模块、蓄电模块、逆变模块和互投模块。

整流模块的作用是将三相交流电整流成直流电，直流电向蓄电模块充电；逆变模块则将蓄电模块的电能重新逆变成频率可调的交流电供消防负载使用；互投模块的作用是，当消防需要或是市政电网断电时，能及时将EPS的电能转供给负载。

EPS根据所带负载的种类大致可以分三种：一是主要用于应急照明的EPS；二是应用于空调、电梯、卷帘门、水泵和防排烟风机等电感性负载或者兼而有之的混合供电的三项系列EPS；三是直接给电动机供电的变频系列EPS。

三、EPS应急电源的特点EPS作为一种应急电源系统，被广泛的应用于消防领域。

当建筑物发生火灾时，它为应急照明及其它重要的一级供电负荷提供集中供电。

鉴于EPS在消防上的重要作用，一些企业精心研制了供应急状态下使用的EPS消防应急电源，具有一定的先进性和实用性，它可以实现微机监控和微机处理，并且产品完全自动化、模块化，为消防应急照明、防火卷帘、防排烟风机、水泵、消防电梯等重要消防设施提供后备电源保障，达到建筑有效防灾减灾和灭火的目的。

目前的消防用EPS电源具有以下优点：（1）市政电网供电良好时，EPS电源处于静态，无噪音，本身无火灾隐患。

（2）使用可靠，在重要场合采用双机热备方案，确保事故和火灾情况下供电可靠。

欧阳术创编 2021.02.02 欧阳美创编 2021.02.02 EPS应急电源工作原理图
EPS电源主电正常时工作模式：
EPS工作模式为旁路优先，市电正常时，直接从旁路到负载。

同时给蓄电池充电，逆变器待机。

EPS电源主电异常时工作模式：
当市电异常时，蓄电池储存的电能经过逆变器逆变，DC—AC，给负载供电。

EPS电源手动维修旁路模式：
当要求在不断电在线维修时，可直接合上手动维修旁路开关，断开输出开关和旁路开关，这样就将EPS电源的电路部分和输入、输出完全断开而不会中断用户的输出。

注意：在使用维修旁路开关时一定要严格按照说明书操作！
欧阳术创编 2021.02.02 欧阳美创编 2021.02.02。

用电负荷等级划分电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度分为三级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1．中断供电将造成人身伤亡时。

2．中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

3．中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

如大型医院，炼钢厂，石油提炼厂或矿井等。

对一级负荷，要求供电系统当线路发生故障停电时，仍保证其连续供电，即我们常说的双回路供电。

一级负荷应由两个电源供电，两个电源的要求是：1、两个电源间无联系；2、两个电源间有联系，但符合下列要求：（1）发生任何一种故障时，两个电源的任何部分应不致同时受到损坏；（2）发生任何一种故障且保护装置正常时，有一个电源不中断供电，并且在发生任何一种故障且主保护装置失灵以至两电源均中断供电后，应能在有人值班的处所完成各种必要操作，迅速恢复一个电源供电。

根据<供配电系统设计规范》GB50052-95第2.0.2条、3.0.1条等相关条文的规定：“一级负荷应由两个电源供电”；“一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源”，也就是说特别重要负荷需要三个电源供电，一般的作法是在已有两路高压市电的情况下，再设自备电源。

自备电源一般是采用柴油发电机组或整流逆变装置(简称EPS)电源等等。

上述规范的3．0．3条指出“除一级负荷中特别重要负荷外，不应按一个电源系统检修或故障的同时另一电源又发生故障进行设计”。

EPS应急电源的工作原理EPS应急电源的工作原理摘要：应急电源EPS的工作原理,以及如何使用户能够理性的去选择产品。

文中详细分析了EPS的构造和工作原理以及带负载时的工作特性和运行参数。

关键词：应急电源EPS 应急电源工作原理EPS特性随着社会的发展，建筑技术水平的不断提高，城市的建筑趋向于大规模，高层化发展随之而来对建筑的供电要求越来越高，社会的信息化，建筑的现代化，使建筑对供电的依赖也越来越大，尤其是一些重要的公共建筑，一旦中断供电，将造成重大的政治影响或经济损失，如果是发生火灾，后果就更不堪设想。

所以现行的《高层民用建筑设计防火规范》及《民用建筑电气设计规范》就有严格规定：“一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不致同时受到损坏。

一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源，常用的应急电源有：(1)独立于正常电源的发电机组；(2)供电网络中有效地独立于正常电源的专门供电线路；(3)蓄电池。

”多年来，运行经验表明，电网供电时采用两路独立的电源．若主供电线路停电，则由备用才路供电，采用这种方式虽然简单、可靠，但供电线路复杂。

当发生大面积停电事故时，两路电源均可能发生停电事故。

因此，应急电源作为独立于电网之外的备用电源．被广泛应用于各种建筑工程之中。

目前，应急电源包括柴油发电机组和蓄电池，近年来，含蓄电池的EPS作为应急电源，被广泛应用，尤其是被用做消防应急电源。

1、EPS的工作原理应急电源采用单体逆变技术, 集充电器、蓄电池、逆变器及控制器于一体。

YFD、YFS、YFS/P系列智能化应急电源,采用后备式运行方式。

⑴当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理,然后再由电池组向逆变器提供直流能源。

在这里,充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量(Ah)的充电电流的小功率直流电源,它并不具备直接向逆变器提供直流电源的能力。

eps备用电源的工作原理
EPS备用电源的工作原理
EPS备用电源（Emergency Power System）是一种安全保护系统，可在有紧急情况时，以常规电源故障或失效，提供可靠的紧急电源。

它可以快速的通过拓扑转换，将低压电能转换为高压电能，以维持基本的电信服务和电力供应需求。

EPS备用电源的工作原理是：首先，它会根据紧急状况及时启动，以便维护基本电力供应系统的运行。

其次，EPS备用电源会将低压电能转换为高压电能，以满足电信服务和电力供应的需求。

最后，它会检测电网中的电压，以确保正常的电力供应。

EPS备用电源还可以检测电网的连接状况，如果发现有任何故障，它会立即启动，以便维护基本电力供应系统的运行。

它还会通过控制和监控电力系统的历史数据，以便更好地对电力供应系统进行管理。

总之，EPS备用电源是一种安全保护系统，可以提供可靠的紧急电源，在紧急情况下及时启动，以维护基本的电信服务和电力供应需求，从而确保正常的电力供应。
