DTRO Pall 技术服务手册(城市垃圾渗透液)

DTRO Pall 技术服务手册(城市垃圾渗透液)
3.6 国外用反渗透法处理渗滤液后的浓缩液也是以回灌为主，其中德国国内 40
个碟管式反渗透处理项目中就有 19 个回灌。实践经验和长期科学研究证明，反 渗透浓缩液的回灌不会导致渗滤液中污染物质的累积，也不会影响沼气产量。
3.7 从污染物质截留、分解的角度来看，反渗透＋浓缩液回灌实际上是物理方法
和生化方法的结合。在实际应用中，并不是所有的反渗透系统都可以直接处理渗滤 液，这样就衍生出多种生化预处理＋反渗透系统的工艺。在 DTRO 渗滤液处理系 统中，根据垃圾填埋场的操作形式来决定是否需要预处理。
3.7.1 对准好气性填埋场，反渗透前不需要如何预处理，浓缩液可以直接回灌。
2.6 DTRO 技术结构上的特点，决定了它在处理渗滤液时可以容忍较高的悬浮物
和 SDI，通俗一点讲，就是不会堵塞。技术特点体现在具体实践中，使碟管式反渗 透技术有如下两个工程特点：
膜组的结垢少，膜污染轻，膜寿命长。 DT-RO 的特殊结构及水力学设计使膜组易于清洗，避免了结垢和其他膜污染， 从而延长了膜片寿命。用于 DT-RO 的膜片寿命可长达 3～5 年，甚至更长（在国外 已有运行 9 年才更换膜片的工程实例），这对一般的反渗透处理系统是无法达到的。 不依赖于预处理，具有良好的稳定性、安全性和适应性。 由于以上结构上的特点，DTRO 膜组不用预处理可以直接处理渗滤液。在具 体工程中，预处理系统可有可无。对于有预处理的系统，无论预处理环结是否高效、 稳定，反渗透系统都可以稳定的达标出水。同时由于不依赖于生物处理，碟管式反 渗透对填埋场各个阶段的渗滤液具有良好的适应性。
1.4 北京天地人环保科技有限公司成立于 2002 年，是专门从事垃圾渗滤液处理 的高科技环保公司，是颇尔公司碟管式反渗透（DTRO）渗滤液处理系统在中国 大陆的独家代理商。北京天地人环保科技有限公司目前已成功将碟管式反渗透技 术引进中国，其处理能力为 6 吨/日的演示设备已在北京、重庆、上海、广州、 青岛、中山、成都等城市的近十个垃圾填埋场成功地进行了示范运行。2003 年， 在我国建成两个 DTRO 渗滤液处理项目，一个是重庆市长生桥垃圾填埋场 500 吨/日的渗滤液处理厂，一个是北京市 67 吨/日的移动式渗滤液处理厂。2004 年 建成三个渗滤液处理项目，包括北京阿苏卫垃圾填埋场渗滤液处理厂、北京安定 垃圾填埋场渗滤液处理厂和北京北神树垃圾填埋场渗滤液处理厂，均达到国家一 级排放标准。2005 年在建的项目有上海御桥垃圾焚烧厂渗滤液处理项目、上海 黎明垃圾填埋场渗滤液处理项目、沈阳大辛垃圾填埋场渗滤液处理项目和沈阳老 虎冲垃圾填埋场渗滤液处理项目。

DTRO膜简介

DTRO膜简介
DTRO（碟管式）反渗透膜
简介
主要内容
1 1
DTRO结构介绍 与传统反渗透膜对比 主要应用案例 主要生产及工程厂家介绍
2
3
4
DTRO (Disc-Tube Reverse Osmosis)介绍：
DTRO是反渗透的一种形式，利用压力使水分子渗滤液透过反渗透膜 ，把污染物包括氨氮等大于1nm的分子截留，从而达到处理渗滤液的 目的，其核心技术是碟管式膜片膜柱； 因其解决了垃圾渗滤液处理中的膜片污染及堵塞问题，是一种高效的 垃圾渗滤液处理技术； 由美国Pall Rochem公司首先提出碟管式反渗透概念，并在德国成功运 营，占据了全球75%的垃圾渗透液处理市场份额。
500-2000 0.3~0.9 1.0~3.0 5.5 80~95% 80~95% Φ208*1400
ROD-500 99
250-1000 0.3~0.9 1.0~3.0 5.5 80~95% 80~95% Φ208*860
ROD250 49
120-500 0.3~0.9 1.0~3.0 5.5 80~95% 80~95% Φ208*620
序号 1 2 3 对比 预处理 进水水质 回收率 卷式反渗透膜 生化+物化 高 低（单只单段15~20%） 碟管式反渗透膜 简单 低 高（单只单段80~95%）
4
5 6 7 8 9
脱盐率
操作压力 排污流体通道 维修清洗 维修更换 初始投资
高
低 窄、易堵 化学清洗压力， 耐受性低 整支膜柱更换 适中
高
由两张同心八边形/圆形反渗透膜和中间的丝状支架组成，外环通过焊接密封，内 环为过滤水的出水口。膜片之间的通道为6mm,而卷式组件只有0.2mm。
膜柱核心部件——导流盘及膜片组件

碟管式反渗透应用于垃圾渗滤液

碟管式反渗透应用于垃圾渗滤液

碟管式反渗透应用于垃圾渗滤液2019年11月21日碟管式反渗透膜工艺，两级DTRO工艺的核心为DTRO成套设备。

该成套设备采用碟片竖向挤压形式组成膜柱，不同于目前的螺旋卷式膜组件。

特殊的工艺设计，使得该膜组件进水流道宽度达到1mm，能够承受较高的悬浮物浓度。

该工艺具有流程简单、占地面积小、施工周期短和不需要太多调控的优点。

DTRO系统主要存在系统回收率低和化学清洗频繁的问题。

通常两级DTRO系统设计回收率在70%～75%，由于水质的波动及结垢的影响，系统产水率会逐步下降，实际回收率在50%～60%，产生约40%的浓缩液无法及时处理。

DTRO成套设备分为酸洗和碱洗两种工况，通常碱洗4～7d，酸洗8～14d/次，频繁清洗需要消耗大量的药剂以及影响设备的连续运行。

膜处理浓缩液减量化工艺途径由于渗滤液膜处理浓缩液含有大量易结垢离子，且很难提取利用，本着减量化、再处理的原则，从整个工艺入手减少浓缩液的产量，再考虑处理问题。

1、提高系统回收率，降低浓缩液的产率目前，整个渗滤液处理系统的回收率理论上在63.75%～68%，实际运行在60%左右。

系统回收率低已成为制约渗滤液处理工艺发展的瓶颈问题。

回收率低的主要原因是膜处理工艺的串联，逐级浓缩确保了水质的稳定、可靠，但造成了浓缩液的逐级产生。

由此可见，通过降低膜工艺串联的数量或改变膜工艺形式来提高系统的回收率，具有可行性。

推荐的膜工艺形式主要有MBR+RO和MBR+DTRO两种工艺形式。

MBR+RO工艺系统回收率可达75%左右，但由于反渗透缺少了纳滤预处理，且MBR出水中含有大量的易结垢物质，因此后续反渗透极易污染，需频繁清洗，造成设备开机率低。

MBR+DTRO工艺由于DTRO的特殊构造和高压，因此回收率更高，稳定在80%左右，水质较好时可达85%。

但DTRO设备造价昂贵，且运行阻垢剂、清洗剂的专一性导致难以广泛应用。

2、采用非膜工艺，从源头避免浓缩液的产生从工艺源头入手，生化后端采用非膜工艺可避免浓缩液的产生。

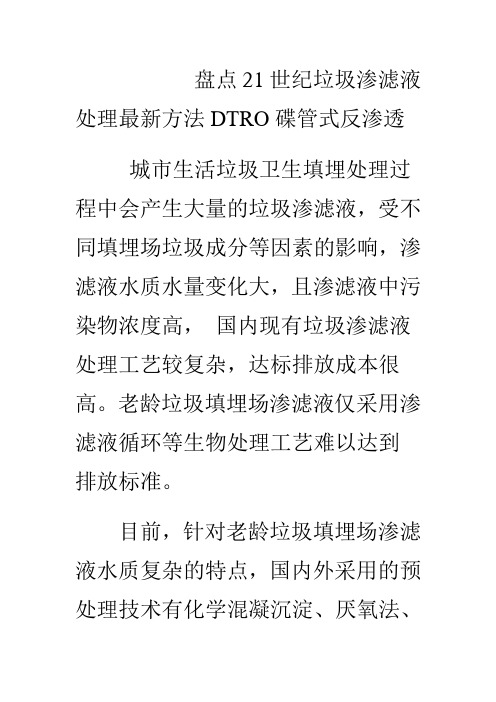

解析21世纪垃圾渗滤液处理最新方法DTRO碟管式反渗透

解析21世纪垃圾渗滤液处理最新方法DTRO碟管式反渗透

盘点21世纪垃圾渗滤液处理最新方法DTRO碟管式反渗透城市生活垃圾卫生填埋处理过程中会产生大量的垃圾渗滤液，受不同填埋场垃圾成分等因素的影响，渗滤液水质水量变化大，且渗滤液中污染物浓度高，国内现有垃圾渗滤液处理工艺较复杂，达标排放成本很高。

老龄垃圾填埋场渗滤液仅采用渗滤液循环等生物处理工艺难以达到排放标准。

目前，针对老龄垃圾填埋场渗滤液水质复杂的特点，国内外采用的预处理技术有化学混凝沉淀、厌氧法、催化氧化法等，现有研究结果表明，预处理渗滤液存在着处理费用较高、且预处理周期较长等问题。

国内垃圾渗滤液处理技术工程应用介绍当前我国城市垃圾渗滤液处理技术工程应用较为普遍的主要是两大类，一是主要利用微生物进行生化降解的生物法，后再辅之以物理膜过滤;二是以膜技术应用和蒸发技术应用为主的物化法。

其中前者使用较为普遍的是膜生物反应器(MBR)，后者较为普遍的则是使用两级反渗透膜技术进行物理过滤。

1、生物法①土地处理法：土地处理法亦即土壤灌溉法，是人类最早采用的污水处理方法，但是土地处理系统的应用多见于城市污水处理。

对于渗滤液的处理方法，是将渗滤液收集起来，通过喷灌使之回流到填埋场。

循环填埋场的渗滤液使垃圾湿度增加，从而提高了垃圾堆体中的生物活性，加速甲烷生产和污染物降解。

其次由于喷灌中的蒸发作用，使渗滤液体积减小，有利于废水处理系统的运转，且可节约能源费用。

国内应用较为成功的是矿化垃圾反应床，利用高龄垃圾中的多孔隙与细菌微生物对垃圾渗滤液中的污染物进行吸附与降解。

该方法可使渗滤液的COD值降低较多，金属浓度大幅度下降，而NH3 -N、Cl-浓度变化较小。

出水不能完全达标，仍需辅之以纳滤与反渗透膜处理。

②活性污泥法：膜生物反应器：是膜分离技术与生物处理技术有机结合的污水处理系统，以膜组件取代二沉池，在生物反应器中保持高活性污泥浓度，减少污水处理设施占地，并通过保持低污泥负荷减少污泥量，利用膜分离设备截留的活性污泥与大分子固体物回流生物处理单元。

DTRO碟管式反渗透设备技术手册

DTRO碟管式反渗透设备技术手册
烟台金正环保科技有限公司
DTRO碟管式反渗透设备技术手册
金正环保市场营销部 2015年12月10日

烟台金正环保科技有限公司
目录
一、DTRO碟管式反渗透设备介绍 二、DTRO系统组成图展示 三、DTRO碟管式反渗透运行原理 四、DTRO碟管式反渗透设备优势及特点 五、DTRO碟管式反渗透设备应用领域 六、DTRO碟管式反渗透设备系统工艺介绍 七、DTRO碟管式反渗透设备前景展望
3）运行灵活
DT膜系统作为一套物理分离设备，操作十分灵活，可以连续运行，也可间歇运行， 还可以调整系统的串并联方式，来适应水质水量的要求；（如黎明项目等） 4）建设周期短，调试、启动迅速 DTRO系统的建设主要为机械加工，附以配套的厂房、水池建设，规模很小，建设 速度快。设备运抵现场后只需两周左右的时间安装调试工作就可完成；

烟台金正环保科技有限公司
DTRO碟管式反渗透设备突出特点 4）过滤膜片更换费用低 DTRO组件内部任何单个部件均允许单独更换。过滤部分由多个过滤膜 片及导流盘装配而成，当过滤膜片需更换时可进行单个更换，对于过滤 性能好的膜片仍可继续使用，这最大程度减少了换膜成本，这是卷式、 中空纤维等其它形式膜组件所无法达到的，比如当卷式膜出现补丁、局 部泄漏等质量问题或需更换新膜时只能整个膜组件更换。
参见下图：

烟台金正环保科技有限公司

烟台金正环保科技有限公司
DTRO系统组成图展示 DTRO膜系统的组成包括中央控制系统、砂滤器、第一级膜系统、第二级 膜系统、渗滤液储罐、净水储罐、硫酸储罐、清洗剂储罐、阻垢剂储罐、 碱液储罐、脱气塔等，如下图所示：

烟台金正环保科技有限公司
DTRO碟管式反渗透设备应用领域 1）垃圾渗滤液的处理 各大垃圾场（填埋场，焚烧场等）的渗滤液的处理，目前为止有上百 余套；（目前的主要应用领域）

DTRO碟管式反渗透设备技术手册

DTRO碟管式反渗透设备技术手册
设备应用领域
1）垃圾渗滤液的处理 各大垃圾场（填埋场，焚烧场等）的渗滤液的处理，目前为止有上百
余套；（目前的主要应用领域） 2）焦化废水处理； 3）电厂废水零排放； 4）采气废水处理； 5）煤化工废水处理； 6）回收分离，酸回收，碱回收，重金属回收； 7）海水淡化； 8）移动净水，城市饮用水应急救援，野战，宿营等等。
烟台金正环保科技有限公司
DTRO碟管式反渗透设备系统工艺介绍
超滤系统出水经芯式过滤器过滤后进入DTRO膜柱，在DTRO膜柱前设置有高压 泵及减震器，高压泵用于给DTRO膜提供足够的压力，减震器可以使后端的DTRO膜 柱可以获得较为平稳的压力。此外，为了保证DTRO膜表面流速，DTRO膜部分浓缩 液回流至膜柱入口，通过在线增压泵的作用，再进入DTRO膜柱。DTRO膜柱浓缩液 端设有压力调节阀，用于控制膜组内的压力，以达到必要的净水回收率，系统最 终产生的浓缩液排入浓缩液收集池。
DTRO膜组件具有特殊的流道设计形式， 采用开放式流道，料液通过增压泵经进料口 打入DTRO膜柱内，从导流盘与外壳之间的通 道流到组件的另一端，在另一端法兰处，料 液通过8个通道进入导流盘中被处理的液体 以最短的距离快速流经过滤膜，然后180度 逆转到另一膜面，再从导流盘中心的槽口流 入到下一个导流盘，从而在膜表面形成由导 流盘圆周到圆中心，再到圆周，再到圆中心 的双”S”形路线，浓缩液最后从进料端法 兰处流出。料液流经过滤膜的同时，透过液 通过中心收集管不断排出。浓缩液与透过液 通过安装于导流盘上的O 型密封圈隔离。
烟台金正环保科技有限公司
DTRO碟管式反渗透设备突出特点
1 DTRO膜柱的特点 1）最低程度的膜结垢和污染现象
DTRO组件具备近2mm开放式宽流道及独特的带凸点导流盘，料液在组件中形 成湍流状态，最大程度上减少了膜表面结垢、污染及浓差极化现象的产生，使得 DT组件即使在高压200bar的操作压力下也能体现其优越的性能。 2）膜使用寿命长

碟管式反渗透工程施工

碟管式反渗透工程施工随着我国经济的快速发展，工业生产规模的不断扩大，水资源问题日益凸显，尤其是水污染问题。

碟管式反渗透（DTRO）技术作为一种先进的水处理技术，在处理高浓度污水、垃圾渗滤液等方面具有显著优势。

本文将详细介绍碟管式反渗透工程施工流程及注意事项。

一、工程前期准备1. 项目调研：对项目现场进行实地考察，了解地形、地貌、水文地质等情况，为工程设计提供依据。

2. 工程设计：根据实地考察结果，结合水质、水量、处理目标等要求，进行工程设计，确定处理工艺、设备选型、施工方案等。

3. 设备采购：根据设计方案，采购反渗透设备、辅助设备及材料。

4. 施工队伍组建：挑选具备相关资质和经验的施工队伍，确保施工质量。

二、工程施工1. 土建工程：根据设计要求，进行水池、泵房等土建工程的建设。

2. 设备安装：按照设计图纸，进行反渗透设备、辅助设备及材料的安装，确保设备安装牢固、管道布局合理。

3. 控制系统安装：安装中央控制系统、传感器等，确保控制系统正常运行。

4. 调试与验收：对整个工程进行调试，确保设备运行稳定、处理效果达到预期目标。

在调试合格后，进行验收工作。

5. 培训与移交：对业主进行设备操作和维护培训，确保业主能够独立运行和管理工程。

三、工程施工注意事项1. 施工过程中，应严格按照设计图纸和施工规范进行，确保工程质量。

2. 注意施工安全，建立健全安全管理制度，确保施工现场安全有序。

3. 加强施工现场的环境保护，严格执行环保法规，确保施工过程中对环境的影响降到最低。

4. 及时解决施工过程中出现的问题，确保工程进度不受影响。

5. 加强与业主、设计单位、监理单位的沟通与协作，确保工程顺利推进。

总之，碟管式反渗透工程施工是一项系统工程，涉及多个环节。

只有做好前期准备，严格把控施工质量，才能确保工程顺利运行，达到预期的处理效果。

在施工过程中，应注重安全、环保和协作，为我国水处理事业贡献力量。

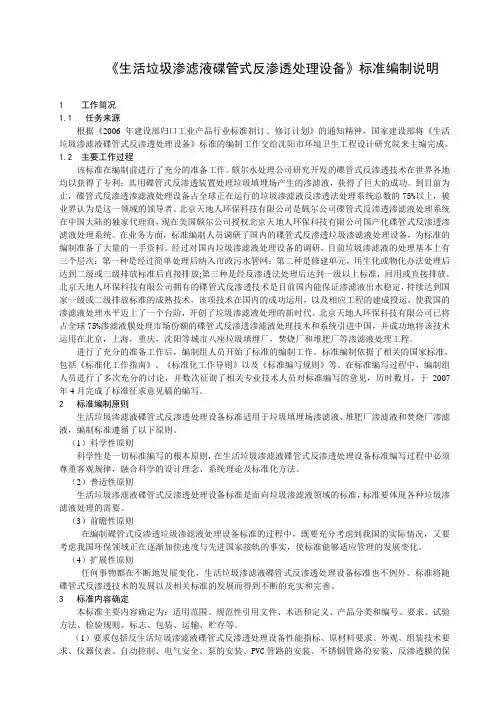

生活垃圾渗滤液碟管式反渗透处理设备标准编制说明.doc

《生活垃圾渗滤液碟管式反渗透处理设备》标准编制说明1 工作简况1.1 任务来源根据《2006年建设部归口工业产品行业标准制订、修订计划》的通知精神，国家建设部将《生活垃圾渗滤液碟管式反渗透处理设备》标准的编制工作交给沈阳市环境卫生工程设计研究院来主编完成。

1.2 主要工作过程该标准在编制前进行了充分的准备工作。

颇尔水处理公司研究开发的碟管式反渗透技术在世界各地均以获得了专利；其用碟管式反渗透装置处理垃圾填埋场产生的渗滤液，获得了巨大的成功。

到目前为止，碟管式反渗透渗滤液处理设备占全球正在运行的垃圾渗滤液反渗透法处理系统总数的75%以上，被业界认为是这一领域的领导者。

北京天地人环保科技有限公司是颇尔公司碟管式反渗透渗滤液处理系统在中国大陆的独家代理商，现在美国颇尔公司授权北京天地人环保科技有限公司国产化碟管式反渗透渗滤液处理系统。

在业务方面，标准编制人员调研了国内的碟管式反渗透垃圾渗滤液处理设备，为标准的编制准备了大量的一手资料。

经过对国内垃圾渗滤液处理设备的调研，目前垃圾渗滤液的处理基本上有三个层次：第一种是经过简单处理后纳入市政污水管网：第二种是修建单元，用生化或物化办法处理后达到二级或三级排放标准后直接排放;第三种是经反渗透法处理后达到一级以上标准，回用或直接排放。

北京天地人环保科技有限公司拥有的碟管式反渗透技术是目前国内能保证渗滤液出水稳定，持续达到国家一级或二级排放标准的成熟技术，该项技术在国内的成功运用，以及相应工程的建成投运，使我国的渗滤液处理水平迈上了一个台阶，开创了垃圾渗滤液处理的新时代。

北京天地人环保科技有限公司已将占全球75%渗滤液膜处理市场份额的碟管式反渗透渗滤液处理技术和系统引进中国，并成功地将该技术运用在北京，上海，重庆，沈阳等城市八座垃圾填埋厂，焚烧厂和堆肥厂等渗滤液处理工程。

进行了充分的准备工作后，编制组人员开始了标准的编制工作。

标准编制依据了相关的国家标准，包括《标准化工作指南》、《标准化工作导则》以及《标准编写规则》等。

碟管式反渗透(DTRO)工艺用在垃圾渗滤液处理中的优缺点分析及改进措施

碟管式反渗透(DTRO)工艺用在垃圾渗滤液处理中的优缺点分析及改进措施作者：刘中位张志蓉来源：《城市建设理论研究》2014年第09期摘要：DTRO是种先进的反渗透膜，具有独特的结构形式，在垃圾渗滤液处理中使用越来越广泛，取得较好效果，但也存在一些问题。

本文通过对国内、外DTRO工艺运行中的优、缺点进行分析，对DTRO工艺存在的问题提出改进措施。

关键词：垃圾渗滤液； DTRO；优缺点分析；改进措施中图分类号：G353文献标识码： AANALYSIS AND IMPROVEMENT MEASURES ABOUT DTRO USED IN LEACHATE TREATMENTLiu Zhongwei1Zhang Zhirong2（1.Guangxi Urban-rural Planning Design institute, Nanning 530022 ,China；2. Guangxi Transportation Research Institute, Nanning 530007,China）Abstract: DTRO, an advanced RO membrane with special structure form, is used more and more in leachate treatment and got a good effect, but there are also some problems. Based on the analysis on the DTRO used in leachate treatment domestic and foreign, the paper raised the improvement measures.Keywords: leachate; DTRO; analysis on strengths and weaknesses; improvement measures1渗滤液水质特点垃圾渗滤液是一种成分复杂的高浓度有机废水，含有多种毒性物质和致癌物质，是世界公认的污染威胁大、性质复杂、难以处理的高浓度废水。

成熟适用的垃圾渗滤液处理技术

成熟适用的垃圾渗滤液处理技术
2020年2月12日
垃圾渗滤液一直以来都是业内难题，因水质波动大的原因，一些处理工艺不能够适应，导致处理效果不稳定，如今，随着技术的不断创新发展，也有了合适的工艺妥善处理垃圾渗滤液，那就是DTRO膜技术。

DTRO碟管式反渗透膜分离技术就是指在压力作用下，料液通过入口进入压力容器中，从导流盘与外壳之间的通道流到组件的另一端。

在另一端法兰处，料液通过通道进入导流盘中，被处理的液体以较短的距离快速流过膜元件。

碟管式反渗透膜技术不仅像传统水处理技术一样可以过滤掉杂质、颗粒物，还可以对水中的COD、BOD、氨氮等进行过滤，过滤效果好，适应能力强，因此在垃圾渗滤液处理中得到很好的运用。

垃圾渗滤液不同于普通的城市污水，因此普通的污水处理工艺一般达不到合格的处理效果，如今DTRO膜技术就是成熟适用的垃圾渗滤液处理技术。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3 颇尔过滤器（北京）有限公司
颇尔过滤器（北京）有限公司成立于 1993 年，是颇尔公司在中国的独资子 公司，担负着颇尔总部设在全球各地的工厂、技术中心与中国用户之间的桥梁和 纽带作用，全面负责颇尔的过滤分离技术和设备在中国的销售及技术服务。颇尔 过滤器（北京）有限公司在北京设有过滤器应用技术研究开发实验室和大型生产 厂房及现货供应仓库，可为国内用户提供一流的专业技术服务和快捷的零备件供 应。
1988 年碟管式膜组件开发完成，并成功应用于渗滤液处理上。期间也有些如超 滤、卷式反渗透、纳滤等膜技术用在渗滤液处理上，但被业内公认最为理想、性 价比最好的是碟管式反渗透处理系统。
2.3 膜分离技术在渗滤液处理中的应用越来越多，不同的膜组件适于处理的对
象不同，所起的作用也不同。微滤、超滤适于去除渗滤液中的悬浮物，纳滤对进 水水质要求很高，适于处理经过严格预处理后 BOD 和氨氮含量很低的渗滤液。 几种膜形式的区别见表 2-1。
维膜组件，卷式膜组件， 板框式膜组件
板式膜组件
操作时跨膜
0.1~0.3
0.3~1.0
0.8~3.0
3.0~20.0
压差（MPa）
粒子（微生物、 大分子物质（微 低分子量溶质，具有 几乎所有的阴离子和阳
有效截留 物质
细菌、酵母、血 球等），悬浮物颗 粒、纤维等
生物、细菌、酵 离子选择性（截留高 母、血球等），胶 价阴离子和阳离子， 体（不同分子量） 及盐、葡萄糖、乳糖
3.3 目前垃圾渗滤液的处理基本上有三个层次：第一种是经过简单处理后纳入
市政污水管网；第二种是修建处理单元，用生化或物化办法处理后达到二级或三 级排放标准后直接排放；第三种是经反渗透法处理后达到一级以上标准，回用或 直接排放。
3.4 反渗透技术是水处理领域中的高端技术，用这种技术处理渗滤液是基于两
个基本事实，一是其很高的截留效率可以确保渗滤液处理后达标排放或回用，二 是浓缩液回灌有利于垃圾填埋场对污染物质的消纳分解。反渗透的净水回收率在 30~99%之间，但基于经济上的考虑，一般设计在 80%左右，将 20%的浓缩液回 灌。
表 2-1 几种主要的膜分离特点的比较
项目
微滤（MF）
超滤（UF）
纳滤（NF）
反渗透（RO）
膜结构
微孔膜，对称结 微孔膜，多层不 溶解-扩散膜，多层不 致密型溶解-扩散膜，多
构和不对称结构 对称结构
对称结构或复合膜 层不对称结构或复合膜
膜材料
聚丙烯(PP)和聚 四氟乙烯 （PTEE）等
PS 和 PE\聚偏氟 乙烯 PVDF 等； 氧化锆和氧化铝
离子，无机盐、有机物、 重金属和细菌、病毒
和微污染物）
无法截留物 质
水、溶剂中溶解 物
水、溶剂中溶 解物
水分子和部分氨氮分 子、一价阴离子和阳 离子
水分子和极少部分氨氮 分子
悬浮液的提浓， 低分子溶解物与 一价离子和多价离子 给水工程、海水淡化、
半导体及电子工 大分子的分馏， 的分离，给水工程， 垃圾填埋场渗滤液及其
3.7.1 对准好气性填埋场，反渗透前不需要如何预处理，浓缩液可以直接回灌。
由于 DTRO 可以适应广泛的进水水质，没有对生物预处理的依赖性，可以不要生 物预处理，就能实现对污染物质的有效截留。同时由于填埋场为准好气型，在垃圾 体内从下到上形成有氧－厌氧－缺氧这样三个不同的区域，通过浓缩液的回灌使污 染物质在这三个区域中循环，在迅速分解有机物的同时，把有氧区氨氧化的产物回 流到厌氧区实现反硝化过程。由于填埋场自身具有相对稳定的温度、湿度、pH 值 和营养物质分布，这种结构一旦形成就非常稳定，具有很高的稳定性和处理效率。
图 2-3、渗滤液、渗透液在膜柱内的流动过程示意图
2.5 和其他膜组件相比，碟管式反渗透具有以下三个明显的特点：
通道宽：膜片之间的通道为 6mm，而卷式封装的膜组件只有 0.2mm。 流程短：液体在膜表面的流程仅 7cm，而卷式封装的膜组件为 100cm。 湍流行：由于高压的作用，渗滤液打到导流盘上的凸点后形成高速湍流，这 种湍流的冲刷下，膜表面不易沉降污染物。在卷式封装的膜组件中，网状支架会截 留污染物，造成静水区从而带来膜片的污染。
1.2 颇尔水技术有限公司（Pall WasserTechnik GmbH）
颇尔水技术有限公司成立于 1973 年，前身为 PALL ROCHEM 公司，是专门 从事垃圾渗滤液反渗透处理技术和设备，集研究、开发、生产和工程建设于一体 的专业公司。由其研究开发的碟管式反渗透技术在世界各地均已获得了专利。 1988 年该公司在德国首次用碟管式反渗透装置（Disc Tube Reverse Osmosis，以 下简称 DTRO 系统）来处理垃圾填埋场产生的渗滤液，获得了巨大成功，被认 为开创了垃圾渗滤液处理的新纪元。截止 2002 年，颇尔水技术有限公司已向欧 美及亚洲国家提供了 200 多套渗滤液处理系统，占全球正在运行的垃圾渗滤液反 渗透法处理系统总数的 75%以上，被业界公认为是这一领域的领导者。
除水分子和极少部分氨 氮分子外，几乎所有物 质
2.4 所有反渗透系统就膜本身而言并没有很大的差别，关键是膜的封装形式。
碟管式反渗透的核心是碟片式膜片、导流盘、O 型橡胶垫圈、中心拉杆和耐压 套管所组成的膜柱。每个膜柱直径为 200 毫米，长 1000 毫米，有 170 个导流盘和 169 个膜片。膜片和导流盘间隔叠放，O 型橡胶垫圈放在导流盘两面的凹槽内，用 中心拉杆穿在一起，置入耐压套管中，两端用金属端板密封（图 2-1，2-2）。
传递机理 传质
对流的传质
压反渗透
转相组分进行扩散的传
递
截留物质
0.08~10
0.008~0.2
0008~0.009
0.0001~0.004
直径(μm)
截留物质分
>1500
>800
>200
>30
子量(g/mol)
管式膜组件
碟管式膜组件， 碟管式膜组件，卷式 碟管式膜组件，空心纤
适用膜组件
管式膜组件，毛 膜组件 细管膜组件，平
3.5 反渗透＋浓缩液回灌事实上是回灌法处理渗滤液的一种拓展，这种拓展确保
80%的渗滤液可以达标排放，避免了全回灌所带来的水量累积问题。反渗透＋浓 缩液回灌还是一种大型膜生物反应器：把截留的有害物质回灌到垃圾填埋场，使 有害物质在填埋场分解、吸附或结晶，生物反应器（填埋场）的出水（渗滤液）
再由反渗透系统进行分离，再把污泥（浓缩液）回流到反应器。
芳香聚酰胺（PA）和 醋酸纤维素（CA）等
醋酸纤维素（CA）和芳 香聚酰胺（PA）等
（无机膜）等
微孔直径
0.08~10
0.008~0.2
0008~0.009
0.0001~0.004
(μm)
颗粒大小、形状， 分子特性、大小、 根据溶解度及扩散系 根据溶解度及扩散系数
渗透
主要发生对流的 形状，主要发生 数之差进行分离，低 之差进行分离，只允许
3.1 从国内外的发展趋势来看，要把渗滤液处理后达到一级以上排放标准，单纯
的生物化学方法很难做到，必须使用反渗透技术。2003 年，我国三个达到一级 排放标准的垃圾填埋场，渗滤液处理都采用了反渗透技术。
3.2 根据中国环卫协会的统计，目前我国每人平均日产 0.5 公斤垃圾，全国每年
约产生 2.4 亿吨，其中城镇每年约产生 1.5 亿吨，如果按其中大部分垃圾进行填 埋处置，平均每 1000 吨垃圾产 300 吨渗滤液计算，每年将产生约 3000 万吨渗滤 液。渗滤液是垃圾填埋产生的高浓度有机污水，据测定含有 93 种有害物质，其 中 1 种可致癌、5 种诱导致癌，如不加以处理，直接排放将会对周围的地下水体、 地表水体、土壤及生态环境带来不可估量的污染和危害。目前，我国各地已充分 意识到垃圾填埋场渗滤液对周边环境造成的污染的严重性和处理的紧迫性，都在 加紧建设新的渗滤液处理配套设施或对已有的渗滤液处理系统进行改造，使之确 保达标排放。
1.4 北京天地人环保科技有限公司
北京天地人环保科技有限公司成立于 2002 年，是专门从事垃圾渗滤液处理 的高科技环保公司，是颇尔公司碟管式反渗透（DTRO）渗滤液处理系统在中国 大陆的独家代理商。北京天地人环保科技有限公司目前已成功将碟管式反渗透技 术引进中国，其处理能力为 6 吨/日的演示设备已在北京、重庆、上海、广州、 青岛、中山、成都等城市的近十个垃圾填埋场成功地进行了示范运行。2003 年， 在我国建成两个 DTRO 渗滤液处理项目，一个是重庆市长生桥垃圾填埋场 500 吨/日的渗滤液处理厂，一个是北京市 67 吨/日的移动式渗滤液处理厂。2004 年 建成三个渗滤液处理项目，包括北京阿苏卫垃圾填埋场渗滤液处理厂、北京安定 垃圾填埋场渗滤液处理厂和北京北神树垃圾填埋场渗滤液处理厂，均达到国家一 级排放标准。2005 年在建的项目有上海御桥垃圾焚烧厂渗滤液处理项目、上海 黎明垃圾填埋场渗滤液处理项目、沈阳大辛垃圾填埋场渗滤液处理项目和沈阳老 虎冲垃圾填埋场渗滤液处理项目。
3.6 国外用反渗透法处理渗滤液后的浓缩液也是以回灌为主，其中德国国内 40
个碟管式反渗透处理项目中就有 19 个回灌。实践经验和长期科学研究证明，反 渗透浓缩液的回灌不会导致渗滤液中污染物质的累积，也不会影响沼气产量。
3.7 从污染物质截留、分解的角度来看，反渗透＋浓缩液回灌实际上是物理方法
和生化方法的结合。在实际应用中，并不是所有的反渗透系统都可以直接处理渗滤 液，这样就衍生出多种生化预处理＋反渗透系统的工艺。在 DTRO 渗滤液处理系 统中，根据垃圾填埋场的操作形式来决定是否需要预处理。
2.6 DTRO 技术结构上的特点，决定了它在处理渗滤液时可以容忍较高的悬浮物
和 SDI，通俗一点讲，就是不会堵塞。技术特点体现在具体实践中，使碟管式反渗 透技术有如下两个工程特点：
