九年级物理电与磁专项训练题

1

人教版2023初中物理九年级物理全册第二十章电与磁专项训练

单选题

1、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示

制电路中，电源电压恒定，𝑅

0为定值电阻，𝑅为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是

（ ）

A．电磁铁的上端为S极

B．当光照强度增强，控制电路的电流变小

C．当光照强度减弱，电磁铁的磁性增强

D．灯泡应设计在𝐴和𝐵两接线柱之间

答案：D

A．由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；

B．当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；

C．当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁

磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；

2

D．光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，

灯泡自动发光，说明灯泡在𝐴和𝐵两接线柱之间，故D正确。

故选D。

2、将导体𝑎𝑏、开关和灵敏电流表用导线连接，导体𝑎𝑏放置在磁极间，如图所示。下列说法正确的是（ ）

A．开关闭合，磁铁不动，𝑎𝑏水平向左快速移动，指针不偏转

B．磁极对调后，开关闭合，𝑎𝑏水平向右快速运动，指针要偏转

C．开关闭合，𝑎𝑏竖直上下运动，指针要偏转

D．开关断开，𝑎𝑏快速运动，指针可能偏转

答案：B

A．开关闭合，磁铁不动，ab

水平向左快速移动，导体ab

切割磁感线，产生感应电流，指针偏转，故A错误；

B．磁极对调后，开关闭合，𝑎𝑏水平向右快速运动，导体ab

切割磁感线，产生感应电流，指针偏转，故B正确；

C．开关闭合，𝑎𝑏竖直上下运动，导体ab

没有切割磁感线，不会产生感应电流，指针不偏转，故C错误；

D．开关断开，𝑎𝑏快速运动，电路是断路，不会产生感应电流，指针不会偏转，故D错误。

1．物体能够吸引 、 、 等物质的性质叫做 。具有 的物体叫磁体。

2．条形磁铁两端的磁性 ，中间部分的磁性 ，磁铁上磁性最强的部分叫 。

3．在水平面内自由转动的条形磁铁或小磁针，静止后指南的磁极叫 ，用字母 表示，指北的磁极叫 ，用字母 表示。

4．同名磁极互相 ，异名磁极互相 。

5．磁体上 叫做磁极。一个磁体具有 个磁极，它们分别是 极和 极。

6．磁极间的相互作用是： 。

7． 叫做磁化。 被磁化后磁性很容易消失，称为 磁体； 被磁化后，磁性能够长时间保存，称为 磁体。

8．磁体周围的空间存在着 ，磁体间的相互作用是通过 而发生的。

9．为了形象地表示磁场的情况，在磁场中画一些有方向的曲线，使曲线上任何一点的方向(切线方向)都跟放在该点的小磁针 一致，这样的曲线叫做 。

10．磁体周围的磁感线都是从磁体的 出来，回到磁体的 。

11．在磁场中的某一点，小磁针北极所受磁力的方向与该点的磁场方向 ，南极所受磁力的方向与该点的磁场方向 。

12．能在水平面内自由转动的小磁针静止时，总是一端 ，一端 。这是因为受 的作用。

13．地球本身是一个 ，地磁北极在地理 附近，地磁南极在地理 附近。

总（电和磁） 1 初三物理总复习资料八（电和磁）

班： 学号： 姓名：

1、物体能够吸引 、 等物质的性质叫做磁性。具有 的物体叫做磁体。磁体上磁性最强的部分叫 。每个磁体都有 个磁极，一个叫做 极，用字母 表示，另一个叫 极，用字母 表示。

2、同名磁极 ，异名磁极 ，磁悬浮列车是利用

磁极互相 ，使列车离开铁轨几厘米的高度上飞驰。使原来没有磁性的物体获得 的过程叫磁化。

3、磁体间的相互作用是通过 这一物质的间接作用来完成。 对放入其中的磁体产生磁力的作用。

4、磁场的方向：在磁场中某一点，小磁针静止时 极所指的方向就是该点的 方向。

5、磁感线：在磁场中画一些有方向的曲线，使曲线上任何一点的切线方向都跟该点的磁针北极所指的方向 ，这样的曲线叫做磁感线。

6、如图所示，在图1中根据小磁针的指向，

标出磁体的N、S极及画出磁感线的方向。

在图2中标出小磁针的N、S极以及电源

的 “+ ” 、“—”极。（小磁针黑色端为N极）

7、在水平面上可以自由转动的小磁针，静止后总是南北指向的，这是因为地球周围存在着磁场，这个磁场叫 磁场，地磁的南极在地理 极附近，地磁的北极在地理 极附近，世界上最早记述地磁两极和地理两极并不重合的人是我国宋代学者 。

8、奥斯特实验表明：通电导体和磁体一样，周围存在着 ，即电流的磁场，电流的磁场方向跟 方向有关。

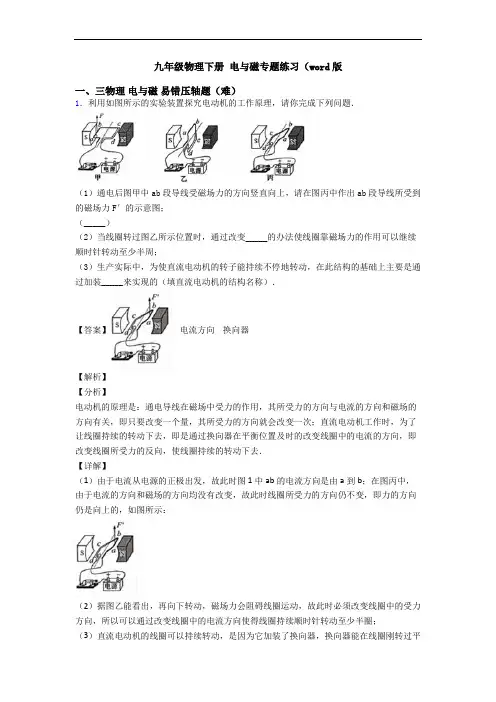

九年级物理下册 电与磁专题练习（word版

一、三物理 电与磁 易错压轴题（难）

1．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．

（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场力F′的示意图；

（_____）

（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转动至少半周；

（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装_____来实现的（填直流电动机的结构名称）．

【答案】 电流方向 换向器

【解析】

【分析】

电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．

【详解】

（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图丙中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，如图所示：

（2）据图乙能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动至少半圈；

（3）直流电动机的线圈可以持续转动，是因为它加装了换向器，换向器能在线圈刚转过平

衡位置时，自动改变线圈中的电流方向．

2．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。

(1)本实验中，我们是通过观察____________来判断电路中是否有感应电流产生的。

(2)比较________两图可知，产生感应电流的一个条件是电路要闭合；比较________两图可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动。
