ANSYS的基本原理操作和比较

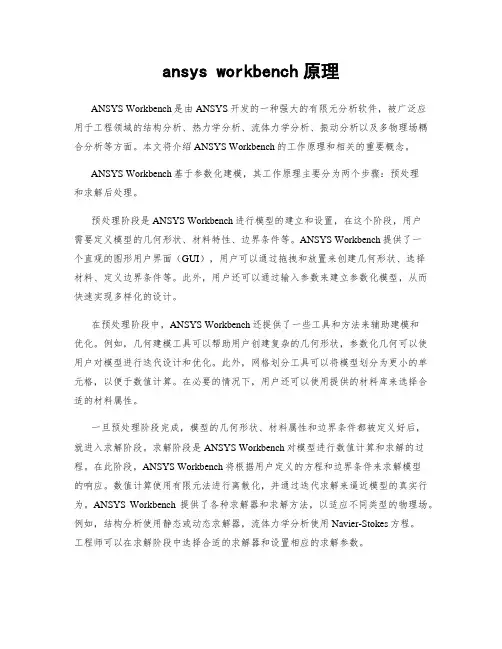

ansys workbench原理ANSYS Workbench是由ANSYS开发的一种强大的有限元分析软件，被广泛应用于工程领域的结构分析、热力学分析、流体力学分析、振动分析以及多物理场耦合分析等方面。

本文将介绍ANSYS Workbench的工作原理和相关的重要概念。

ANSYS Workbench基于参数化建模，其工作原理主要分为两个步骤：预处理和求解后处理。

预处理阶段是ANSYS Workbench进行模型的建立和设置，在这个阶段，用户需要定义模型的几何形状、材料特性、边界条件等。

ANSYS Workbench提供了一个直观的图形用户界面（GUI），用户可以通过拖拽和放置来创建几何形状、选择材料、定义边界条件等。

此外，用户还可以通过输入参数来建立参数化模型，从而快速实现多样化的设计。

在预处理阶段中，ANSYS Workbench还提供了一些工具和方法来辅助建模和优化。

例如，几何建模工具可以帮助用户创建复杂的几何形状，参数化几何可以使用户对模型进行迭代设计和优化。

此外，网格划分工具可以将模型划分为更小的单元格，以便于数值计算。

在必要的情况下，用户还可以使用提供的材料库来选择合适的材料属性。

一旦预处理阶段完成，模型的几何形状、材料属性和边界条件都被定义好后，就进入求解阶段。

求解阶段是ANSYS Workbench对模型进行数值计算和求解的过程。

在此阶段，ANSYS Workbench将根据用户定义的方程和边界条件来求解模型的响应。

数值计算使用有限元法进行离散化，并通过迭代求解来逼近模型的真实行为。

ANSYS Workbench提供了各种求解器和求解方法，以适应不同类型的物理场。

例如，结构分析使用静态或动态求解器，流体力学分析使用Navier-Stokes方程。

工程师可以在求解阶段中选择合适的求解器和设置相应的求解参数。

完成求解后，进入后处理阶段。

后处理阶段用于分析和评估模型的结果。

ANSYS Workbench提供了各种工具和方法来可视化和解释结果。

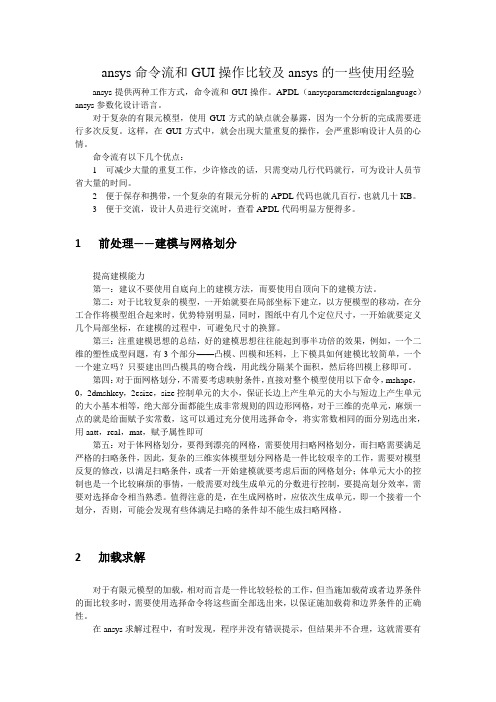

ansys命令流和GUI操作比较及ansys的一些使用经验ansys提供两种工作方式，命令流和GUI操作。

APDL（ansysparameterdesignlanguage）ansys参数化设计语言。

对于复杂的有限元模型，使用GUI方式的缺点就会暴露，因为一个分析的完成需要进行多次反复。

这样，在GUI方式中，就会出现大量重复的操作，会严重影响设计人员的心情。

命令流有以下几个优点：1 可减少大量的重复工作，少许修改的话，只需变动几行代码就行，可为设计人员节省大量的时间。

2 便于保存和携带，一个复杂的有限元分析的APDL代码也就几百行，也就几十KB。

3 便于交流，设计人员进行交流时，查看APDL代码明显方便得多。

1 前处理——建模与网格划分提高建模能力第一：建议不要使用自底向上的建模方法，而要使用自顶向下的建模方法。

第二：对于比较复杂的模型，一开始就要在局部坐标下建立，以方便模型的移动，在分工合作将模型组合起来时，优势特别明显，同时，图纸中有几个定位尺寸，一开始就要定义几个局部坐标，在建模的过程中，可避免尺寸的换算。

第三：注重建模思想的总结，好的建模思想往往能起到事半功倍的效果，例如，一个二维的塑性成型问题，有3个部分——凸模、凹模和坯料，上下模具如何建模比较简单，一个一个建立吗？只要建出凹凸模具的吻合线，用此线分隔某个面积，然后将凹模上移即可。

第四：对于面网格划分，不需要考虑映射条件，直接对整个模型使用以下命令，mshape，0，2dmshkey，2esize，size控制单元的大小，保证长边上产生单元的大小与短边上产生单元的大小基本相等，绝大部分面都能生成非常规则的四边形网格，对于三维的壳单元，麻烦一点的就是给面赋予实常数，这可以通过充分使用选择命令，将实常数相同的面分别选出来，用aatt，real，mat，赋予属性即可第五：对于体网格划分，要得到漂亮的网格，需要使用扫略网格划分，而扫略需要满足严格的扫略条件，因此，复杂的三维实体模型划分网格是一件比较艰辛的工作，需要对模型反复的修改，以满足扫略条件，或者一开始建模就要考虑后面的网格划分；体单元大小的控制也是一个比较麻烦的事情，一般需要对线生成单元的分数进行控制，要提高划分效率，需要对选择命令相当熟悉。

ANSYS基本操作精讲
1. 新建项目：启动ANSYS后，点击“File -> New -> Project…”，输入项目名称和存储路径，选择适当的单位系统和求解器类型，然后点击“OK”按钮。

3.定义材料属性：在材料模块中，可以定义各种材料的物理特性。

选
择合适的材料模型并输入相应的参数。

可以通过导入材料库或自定义材料
属性来定义材料。

4.设置边界条件：在加载模块中，设置边界条件是非常重要的。

可以
设置约束条件（如固定支撑和约束）和荷载条件（如力、压力和热源）。

通过选择几何模型的面、边或节点，然后定义相应的边界条件。

5.网格划分：网格划分模块（或称为前处理模块）用于将几何模型离
散化为有限元网格。

可以选择适当的网格类型，如三角形网格或四边形网格，并选择合适的网格密度。

6. 运行求解器：在求解模块中，选择适当的求解器和求解方法。

通
过点击“Solve”按钮，ANSYS将自动进行求解，并输出结果。

可以通过
设置收敛准则、调整步长和监控求解过程来改进求解性能。

7.结果后处理：在后处理模块中，可以对求解结果进行可视化和分析。

可以使用绘图工具绘制各种图表和图形，并对结果进行剪切、比较和动态
显示。

以上是ANSYS的一些基本操作。

除了这些基本操作外，ANSYS还提供
了许多高级功能和工具来解决复杂的工程问题。

为了更好地使用ANSYS，
建议深入学习ANSYS的使用手册和相关教程，并进行实际的案例分析和实
践操作。

ansys有限元分析实用教程2篇第一篇：ansys有限元分析实用教程（上）有限元分析是一种广泛应用的数值分析方法，可用于模拟和分析各种结构和系统的受力、变形及其他物理行为。

在ansys软件平台下，有限元分析功能十分强大，能够对各种工程问题进行有效的分析和解决。

本文将介绍ansys有限元分析的基础操作和实用技巧。

一、建立模型在进行有限元分析前，首先需要建立准确的模型。

在ansys中，可以通过多种方式进行几何建模，包括手工绘制、导入CAD文件、复制现有模型等。

为了确保模型的准确性，需要注意以下几个方面：1.确定模型的几何形状，包括尺寸、几何特征等。

2.选择适当的单元类型，不同形状的单元适用于不同的工程问题。

3.注意建模过程中的单位一致性，确保模型的尺寸和材料参数等单位一致。

4.检查模型建立后的性质，包括质量、连接性和几何适应性等。

二、设置材料参数和加载条件建立模型后，需要设置材料的弹性参数和加载条件。

在ansys中，可以设置各种材料属性，包括弹性模量、泊松比、密度等。

此外，还需要设置加载条件，包括加速度、力、位移等。

在设置过程中，需要注意以下几个方面：1.根据实际情况选择材料参数和加载条件。

2.确保材料参数和加载条件设置正确。

3.考虑到不同工况下的加载条件，进行多组加载条件的设置。

三、网格划分网格划分是有限元分析中的关键步骤，它将模型分割成许多小单元进行计算。

在ansys中，可以通过手动划分、自动划分或导入外部网格等方式进行网格划分。

在进行网格划分时，需要注意以下几个方面：1.选择适当的单元类型和网格密度，确保模型计算结果的准确性。

2.考虑网格划分的效率和计算量，采用合理的网格划分策略。

3.对于复杂模型，可以采用自适应网格技术，提高计算效率和计算精度。

四、求解模型建立模型、设置材料参数和加载条件、网格划分之后，即可进行模型求解。

在ansys中，可以进行静态分析、动态分析、热分析、流体分析等多种分析类型。

ANSYS有限元分析入门与应用指南第一章：ANSYS有限元分析概述ANSYS是一种常用于工程领域的有限元分析软件，主要用于对各种结构进行力学分析、流体动力学分析、热传导分析等。

本章将对ANSYS的基本原理、工作流程和应用领域进行介绍。

1.1 ANSYS的基本原理ANSYS基于有限元方法，将实际结构或系统离散为有限数量的单元，通过对单元进行各种物理特性的分析，最终得到整个结构的行为。

有限元方法是一种数值分析方法，可以有效解决传统方法难以处理的复杂问题。

1.2 ANSYS的工作流程ANSYS的工作流程包括几个关键步骤：前处理、求解和后处理。

前处理阶段主要负责模型的建立和单元网格的划分，求解阶段进行物理场的计算和求解，后处理阶段对结果进行可视化和分析。

1.3 ANSYS的应用领域ANSYS可应用于各个工程领域，如固体力学、流体力学、热传导、电磁场等。

在航空航天、汽车工程、建筑结构、电子设备等领域都有广泛的应用。

第二章：ANSYS建模与前处理在使用ANSYS进行有限元分析之前，需要对模型进行建模和前处理工作。

本章将介绍ANSYS建模的基本方法和前处理的必要步骤。

2.1 模型建立ANSYS提供了多种建模方法，包括几何建模、CAD导入、脚本编程等。

用户可以根据需要选择合适的建模方法，对模型进行几何设定。

2.2 材料定义和属性设置在进行有限元分析之前，需要为材料定义材料性质和属性。

ANSYS提供了多种材料模型，用户可以根据具体需求进行选择和设置。

2.3 网格划分网格划分是有限元分析中非常重要的一步，它决定了模型的离散精度和计算效果。

ANSYS提供了多种单元类型和划分算法，用户可以根据需要进行合理的网格划分。

第三章：ANSYS求解与后处理在进行前处理完成后，就可以进行有限元分析的求解和后处理了。

本章将介绍ANSYS的求解方法和后处理功能。

3.1 求解方法ANSYS提供了多种求解方法，如直接法、迭代法等。

根据模型的复杂程度和求解要求，用户可以选择合适的方法进行求解。

ANSYS的建模方法和网格划分ANSYS的建模方法和网格划分ANSYS是一种广泛应用于工程领域的数值分析软件，它的建模方法和网格划分是进行仿真分析的关键步骤。

本文将介绍ANSYS的建模方法和网格划分的基本原理和常用技术。

一、建模方法1.1 几何建模在ANSYS中，几何建模是将实际物体转化为计算机能够识别和处理的几何形状，是进行仿真分析的基础。

几何建模可以通过直接绘制几何形状、导入CAD模型或利用几何操作进行创建。

直接绘制几何形状是最简单的建模方法，可以通过ANSYS的几何绘制工具直接绘制点、线、面、体等几何形状。

这种方法适用于几何形状较简单的情况。

导入CAD模型是将已有的CAD文件导入到ANSYS中进行分析。

导入的CAD文件可以是各种格式，如IGES、STEP、SAT等。

通过导入CAD模型，可以方便地利用已有的CAD设计进行分析。

几何操作是通过几何操作工具进行模型的创建和修改。

几何操作工具包括旋转、缩放、挤压、倒角等操作。

利用几何操作可以对模型进行非常灵活的设计和修改。

1.2 材料属性定义在进行仿真分析前，需要定义材料的物理性质和力学性能。

在ANSYS中，可以通过在建模环境中定义材料属性的方法进行。

定义材料属性包括确定材料的密度、弹性模量、泊松比、热膨胀系数等物理性质。

这些属性对于仿真分析的准确性和可靠性起到重要作用。

定义材料的力学性能包括确定材料的材料模型和本构关系，如线弹性、非线弹性、塑性、强化塑性等。

这些性能可以根据实际需要进行选择和确定。

1.3 界面条件设置界面条件设置是定义与外部环境或其他系统之间的边界条件和加载条件。

在ANSYS中，可以通过多种方式进行界面条件设置。

界面条件设置包括确定材料与外界的热传导、流体传输、气固反应、接触等边界条件。

这些条件对于模拟实际工程问题的边界反应至关重要。

加载条件设置包括定义外加力、固定边界、压力加载、温度加载等力学和热力加载条件。

通过加载条件设置，可以模拟实际工程中的载荷和边界约束。

ANSYS仿真与分析系统入门教程第一章：ANSYS仿真与分析系统概述1.1 ANSYS仿真与分析系统的定义和作用1.2 ANSYS仿真与分析系统的历史和发展1.3 ANSYS仿真与分析系统的应用领域第二章：ANSYS仿真与分析系统的基本原理2.1 有限元分析方法2.2 基本原理和概念的介绍2.3 ANSYS仿真与分析系统的工作流程第三章：ANSYS仿真与分析系统的基本操作3.1 ANSYS仿真与分析系统的安装和启动3.2 创建和设置仿真模型3.3 导入和编辑几何模型3.4 定义边界条件和加载条件3.5 选择材料属性3.6 网格划分和生成3.7 设置求解器和求解选项3.8 运行仿真分析3.9 结果后处理和分析第四章：ANSYS仿真与分析系统的高级应用4.1 基于ANSYS仿真与分析系统的结构分析4.2 基于ANSYS仿真与分析系统的流体分析4.3 基于ANSYS仿真与分析系统的热传导分析4.4 基于ANSYS仿真与分析系统的电磁场分析4.5 基于ANSYS仿真与分析系统的多物理场耦合分析第五章：ANSYS仿真与分析系统案例分析5.1 结构分析案例分析5.2 流体分析案例分析5.3 热传导分析案例分析5.4 电磁场分析案例分析5.5 多物理场耦合分析案例分析第六章：ANSYS仿真与分析系统的应用展望6.1 ANSYS仿真与分析系统的发展趋势6.2 ANSYS仿真与分析系统的应用前景6.3 ANSYS仿真与分析系统的挑战与解决方案第一章：ANSYS仿真与分析系统概述ANSYS仿真与分析系统是一种基于有限元分析方法的工程仿真软件，用于模拟与分析物理系统的行为。

它提供了一种模拟真实世界工程问题的方式，能够对结构、流体、热传导、电磁场等多种物理场进行分析和优化。

ANSYS仿真与分析系统已经在汽车、航空航天、能源、电子、医疗等领域得到广泛的应用。

第二章：ANSYS仿真与分析系统的基本原理ANSYS仿真与分析系统基于有限元分析方法，将连续物体离散为有限个单元，通过求解单元边界上的方程来模拟整个物理系统的行为。
