A. B. C. D. 使用测电笔时手可以接触笔尖 使用测电笔时手不要接触笔尾 测电笔中的电阻可以用铁丝代替 当氖管发光时有微弱电流通过人体错误！未找到引用源。
1. 家庭电路中，下列操作符合要求的是 （A ） A. 输电线进户后，应先接电能表B. 家庭电路的开关，接在零线或火线上都可以C. 使用测电笔时，手指不能碰到笔尾金属体，以免发生触电事故D. 空气开关跳闸后，应立即合上2. 如图所示，A B 、C 是家用电冰箱三脚插头的三个插脚，关于这三个插脚的说法正确的是错误！未找到引用源。
（第2题）A. 三个插脚一样长B. A C 两插脚分别与电冰箱内部工作电路两端相连C. 插入插座时，插脚 A 与火线相接，B 与零线相接D. 插入插座时，电冰箱的金属外壳通过插脚A 与大地相连3. 关于家庭电路中的“开关”，下列说法正确的是（B ） A. 总开关应安装在保险装置的后面B. 总开关的作用是便于在检修电路和更换元件时切断电路C. 控制用电器的开关要连接在零线和用电器之间D. 控制用电器的开关短路时可引起空气开关跳闸 4. 一种测电笔的构造如图所示，下列说法正确的是（D ）1.6 家庭用电(D)金屈笔卡弹簧氛徐 电阻5.图中有关家庭电路的连接完全正确的是 （C ）-火线 -零线□L6. 如图所示是某同学设计的家庭电路，电灯开关已断开。
下列说法正确的是A. 灯泡和两孔插座是串联的B. 测电笔接触M 点，氖管不发光C. 开关和三孔插座的连接都是错误的D. 测电笔插入两孔插座的左孔，氖管发光7. 家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插 入插座时，家里所有的用电器都停止了工作，其原因可能是（C ）A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸 8. 在家庭电路中，电热水器正常工作的电压为220伏，它与家中的空调器是并联（填“串联”或“并联”）连接的，家庭中每月的耗电量用电能表计量。

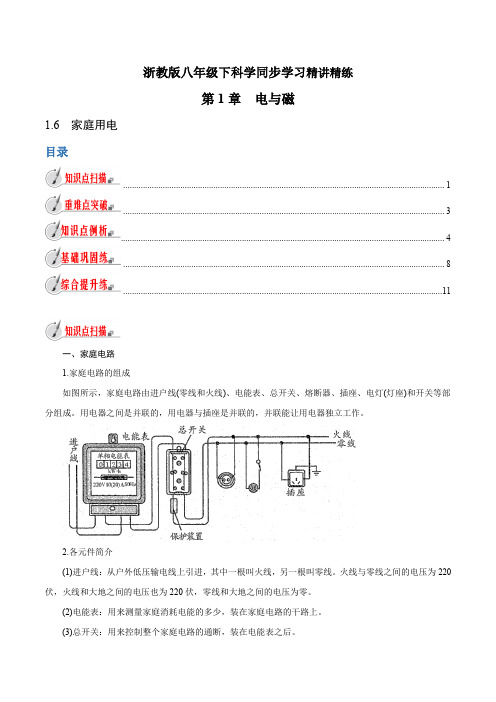

浙教版八年级下科学同步学习精讲精练第1章电与磁1.6家庭用电目录 (1) (3) (4) (8) (11)一、家庭电路1.家庭电路的组成如图所示，家庭电路由进户线(零线和火线)、电能表、总开关、熔断器、插座、电灯(灯座)和开关等部分组成。
用电器之间是并联的，用电器与插座是并联的，并联能让用电器独立工作。
2.各元件简介(1)进户线：从户外低压输电线上引进，其中一根叫火线，另一根叫零线。
火线与零线之间的电压为220伏，火线和大地之间的电压也为220伏，零线和大地之间的电压为零。
(2)电能表：用来测量家庭消耗电能的多少，装在家庭电路的干路上。
(3)总开关：用来控制整个家庭电路的通断，装在电能表之后。
(4)熔断器：也叫作保险盒，内含保险丝，用于保护家庭电路的安全。
现在家庭中常用一种断路器(俗称“空气开关”)来替代闸刀开关和熔断器。
(5)插座：给移动用电器供电。
分为两孔式插座和三孔式插座。
(6)电灯和开关：电灯安装在灯座上用来照明，开关用来控制电灯的亮灭。
电灯与其控制开关要串联，开关接在火线上。
灯座有卡口灯座和螺丝口灯座两种：螺丝口灯座的螺旋套应接在零线上，灯座顶端的弹簧片应接在火线上。
3.测电笔(1)作用：辨别火线和零线。
(2)结构：如图所示，测电笔主要由笔尖金属体、电阻、氖管、金属笔卡等组成。
(3)使用方法：如图所示，用手接触测电笔的金属笔卡，笔尖金属体接触待测导线，若氖管发光，则所测导线为火线；若氖管不发光，则所测导线为零线。
二、熔断器和断路器1.熔断器(1)结构：如图所示，熔断器有封闭管式熔断器(保险丝被封闭在玻璃管内)，俗称“保险管”和敞开插入式熔断器(保险丝装在盒盖上)，俗称“保险盒”(2)保险丝的作用：当电路中的电流过大时，能自动熔断，切断电路，确保用电安全。
(3)保险丝的材料：保险丝一般由电阻率较大、熔点较低的金属合金制成。
(4)保险丝的选择：选用保险丝时，应使保险丝的额定电流等于或稍大于电路正常工作时的电流。
第一章第六节家庭用电
知识点梳理：
1.家庭电路所用的电能是通过电网从输送过来的。
输电线进户后,先接到_ 、总开关、保护装置,再连接到室内的电灯、插座。
电能表用来测量电路消耗的。
2.家庭电路中的进户线一般有两根,一根是火线，一根是零线。
火线和零线之间的电压正常值为伏。
辨别火线和零线可用.
3.当电路出现_ _或同时接入过多的用电器时,会引起电路电流过，电线过热,有引发火灾的危险,因此电路中必须装备安全保护装置。
电路中常见的保护装置有和。
熔断器内有保险丝,保险丝-一般由电阻率较、熔点较的金属合金制成。
当电流超过保险丝的额定电流时,保险丝会因过热而熔断,从而切断电路。
家庭中常用器来替代闸刀开关和熔断器。
保险丝应联在电路中。
4.三孔式插座的接法是:左右上
5.使用测电笔时,应该用手接触, 笔尖接触，如果氖管发光，表明接触的是
线。
知识点一：家庭电路
1、（2019•天津）如图中的家庭电路元件，连接顺序正确的是（）
A B C D
2、下列家庭电路中，开关S和电灯L的接线正确的是（）
A． B．C． D．
3、在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）
A．A B．B C．C D．D
4、（2019•泰州）将图中带开关的三孔插座正确接入家庭电路。
知识点二：熔断器和断路器
5、（2019秋•路北区期末）在家庭电路中，各用电器之间是（选填“串联”或“并联”）连接的。
星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是。
6、仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。
那么，较长的那根插头E接的是（选填“火线”、“零线”或“地线”）；你认为这根插头做长点的主要目的是。
1．（2019•海曙区模拟）下列关于家庭电路的组成顺序正确的是（）A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
2．（2019•沾化区一模）欢欢家的电路简化后如图所示，由该电路可知（）
A．a 线是零线，b 线是火线
B．电能表是测量用电器总功率的
C．电路中的用电器都是并联在电路中的
D．三孔插座中上边的那个孔可以不接地
3．（2019•涪城区校级模拟）楼道里，夜间楼道灯一直亮着会造成浪费。
其中“光控开关”
能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。
请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
图中，楼道电路连接符合上述设计及安全用电要求的是（）
A．B．
C．D．
4．（2019•绿园区校级一模）小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭，原因可能是（）A．台灯的功率太大B．灯泡的灯丝断了
C．插座短路D．台灯的插头内短路
5．（2019•青浦区二模）上海地区家庭照明电路的电压为（）
A．220伏B．36伏C．24伏D．1.5伏6．（2020•杨浦区一模）上海市家庭照明电路的电压为伏；电视机与节能灯之间的连接方式是的（选填“并联”或“串联”），正常工作时，通过它们的电流是的（选填“相同”或“不相同”）。
7．（2019•浔阳区校级模拟）在安全用电中，电工师傅不小心用湿毛巾擦拭了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与线相互接触了，为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮，马上又熄灭了，开始他以为是开关坏了，换了几个好开关，灯还是不亮，请问接上去的这盏节能灯是（选填“通路”、“断路”或“短路”）的。
8．（2019•苏州模拟）在家庭电路中，客厅插座与卧室电灯是联的。
如图所示，闭合开关，电灯不亮，用试电笔（也称测电笔）接触D点时氖管发光，接触E点时不发光，说明D、E间。
若试电笔接触A至F各点都发光，说明。
9．（2019•朝阳区校级模拟）学完安全用电常识后，小明用试电笔检验家中的一盏白炽灯安装是否符合安全用电要求，如图所示，他首先将该灯的开关断开，用试电笔测试白炽灯的螺旋部分，发现氖管不发光。
然后将开关闭合，灯泡发光，再测试白炽灯的螺旋部分，发现氖管发光，则导线a应是线，此电路开关连接（选填“正确”或“不正确”），灯头的连接（选填“正确”或
“不正确”）。
10．（2019•广东一模）家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电。
根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。
1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
2．（2019•天津）如图中的家庭电路元件，连接顺序正确的是（）
A．B．
C．D．
3．（2019•广东）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。
由此判断电路故障的原因可能是（）
A．插座短路B．进户的火线断路
C．进户的零线断路D．电灯的灯丝断路
4．王小明家里控制100瓦白炽灯泡的拉线开关处在断开状态。
他分别用交流电流表和交流电压表的两个接头去接触开关内的两个接线柱。
这时出现的现象是（）
A．用电压表接触后，表的读数为220伏，同时电灯发光
B．用电压表接触后，表的读数为零，电灯不发光
C．用电流表接触后，表的读数为0.45安，电灯不发光
D．用电流表接触后，表的读数为0.45安，同时电灯发光
5．如图是一个电热器电路。
电热丝、指示灯、开关构成串联电路、接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪个元件有故障。
今用一个校验电灯分别接在电路各处，得到下表所示的结果。
由此可判断断路的元件是，短路的元件是。
校验次数 1 2 3 4 5 6 校验电灯接入点a、f a、b c、d e、f a、d c、f 发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光。
