全数字化高端彩色多普勒超声诊断仪技术参数

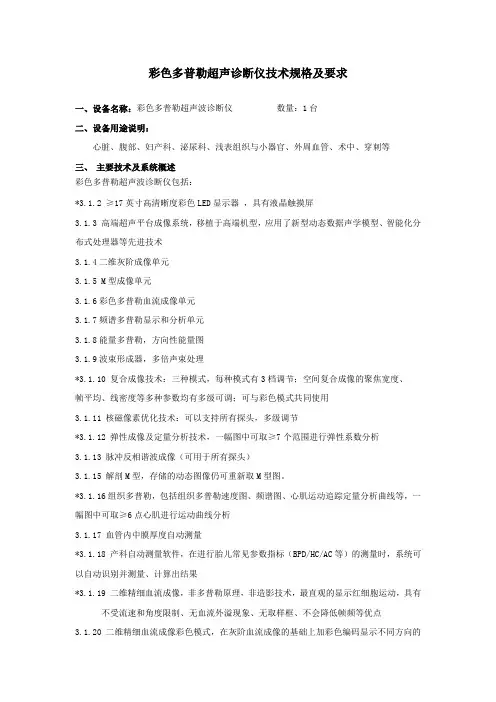

彩色多普勒超声诊断仪技术规格及要求

一、设备名称：彩色多普勒超声波诊断仪数量：1台

二、设备用途说明：

心脏、腹部、妇产科、泌尿科、浅表组织与小器官、外周血管、术中、穿刺等

三、主要技术及系统概述

彩色多普勒超声波诊断仪包括：

*3.1.2 ≥17英寸高清晰度彩色LED显示器，具有液晶触摸屏

3.1.3 高端超声平台成像系统，移植于高端机型，应用了新型动态数据声学模型、智能化分布式处理器等先进技术

3.1.4二维灰阶成像单元

3.1.5 M型成像单元

3.1.6彩色多普勒血流成像单元

3.1.7频谱多普勒显示和分析单元

3.1.8能量多普勒，方向性能量图

3.1.9波束形成器，多倍声束处理

*3.1.10 复合成像技术：三种模式，每种模式有3档调节；空间复合成像的聚焦宽度、

帧平均、线密度等多种参数均有多级可调；可与彩色模式共同使用

3.1.11 核磁像素优化技术：可以支持所有探头，多级调节

*3.1.12 弹性成像及定量分析技术，一幅图中可取≥7个范围进行弹性系数分析

3.1.13 脉冲反相谐波成像（可用于所有探头）

3.1.15 解剖M型，存储的动态图像仍可重新取M型图。

*3.1.16组织多普勒，包括组织多普勒速度图、频谱图、心肌运动追踪定量分析曲线等，一幅图中可取≥6点心肌进行运动曲线分析

3.1.17 血管内中膜厚度自动测量

*3.1.18 产科自动测量软件，在进行胎儿常见参数指标（BPD/HC/AC等）的测量时，系统可以自动识别并测量、计算出结果

*3.1.19 二维精细血流成像，非多普勒原理，非造影技术，最直观的显示红细胞运动，具有不受流速和角度限制、无血流外溢现象、无取样框、不会降低帧频等优点

3.1.20 二维精细血流成像彩色模式，在灰阶血流成像的基础上加彩色编码显示不同方向的血流

3.1.21 内置快捷操作指导模块，通过文字、图片、视频等形式指导用户快速掌握机器操作，可随时调阅

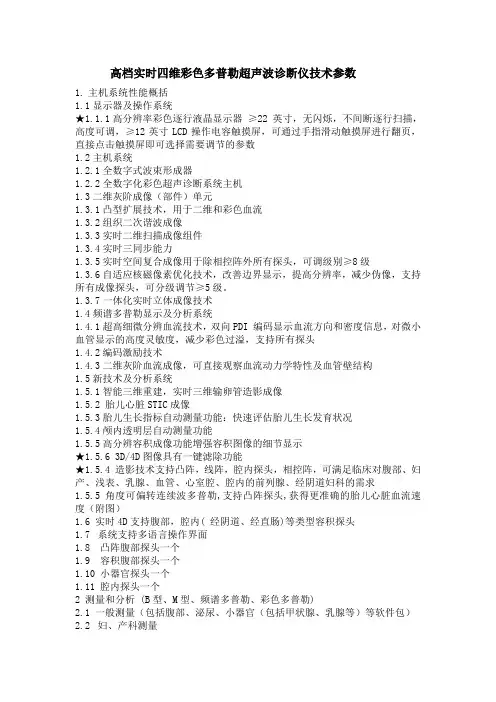

高档实时四维彩色多普勒超声波诊断仪技术参数

1. 主机系统性能概括

1.1显示器及操作系统

★1.1.1高分辨率彩色逐行液晶显示器 ≥22 英寸，无闪烁，不间断逐行扫描，高度可调，≥12英寸LCD操作电容触摸屏，可通过手指滑动触摸屏进行翻页，直接点击触摸屏即可选择需要调节的参数

1.2主机系统

1.2.1全数字式波束形成器

1.2.2全数字化彩色超声诊断系统主机

1.3二维灰阶成像（部件）单元

1.3.1凸型扩展技术，用于二维和彩色血流

1.3.2组织二次谐波成像

1.3.3实时二维扫描成像组件

1.3.4实时三同步能力

1.3.5实时空间复合成像用于除相控阵外所有探头，可调级别≥8级

1.3.6自适应核磁像素优化技术，改善边界显示，提高分辨率，减少伪像，支持所有成像探头，可分级调节≥5级。

1.3.7一体化实时立体成像技术

1.4频谱多普勒显示及分析系统

1.4.1超高细微分辨血流技术，双向PDI 编码显示血流方向和密度信息，对微小血管显示的高度灵敏度，减少彩色过溢，支持所有探头

1.4.2编码激励技术

1.4.3二维灰阶血流成像，可直接观察血流动力学特性及血管壁结构

1.5新技术及分析系统

1.5.1智能三维重建，实时三维输卵管造影成像

1.5.2 胎儿心脏STIC成像

1.5.3胎儿生长指标自动测量功能：快速评估胎儿生长发育状况

1.5.4颅内透明层自动测量功能

1.5.5高分辨容积成像功能增强容积图像的细节显示

★1.5.6 3D/4D图像具有一键滤除功能

★1.5.4 造影技术支持凸阵，线阵，腔内探头，相控阵，可满足临床对腹部、妇产、浅表、乳腺、血管、心室腔、腔内的前列腺、经阴道妇科的需求

1.5.5 角度可偏转连续波多普勒,支持凸阵探头,获得更准确的胎儿心脏血流速度（附图）

1.6 实时4D支持腹部，腔内( 经阴道、经直肠)等类型容积探头

1.7 系统支持多语言操作界面

1.8 凸阵腹部探头一个

全数字化彩色多普勒超声诊断系统采购主要技术参数.doc

全数字化彩色多普勒超声诊断系统采购主要技术参数

一、主要技术及系统概述 1.1 彩色多普勒超声波诊断仪包括 1.1.1 ≥15英寸高清晰度彩色液晶显示器。

1.1.2 数字化二维灰阶成像单元。

1.1.3 数字化彩色及能量多普勒单元。

1.1.4 数字化频谱多普勒显示和分析单元。

1.1.5 数字化波束形成器。

*1.1.6 空间复合成像技术（≥5线发射，要求作曲线别针试验并附图片）。

*1.1.7 一键自动优化功能（可分别作用于二维、多普勒及彩色血流图像）。

1.1.8 时间增益自动调节功能。

*1.1.9 要求具有母语-中文操作界面（要求提供技术白皮书）。

1.1.10 自适应彩色增强技术。

1.1.11 脉冲反相谐波成像（可用于所有探头）。

*1.1.12原始数据处理能力（可对已存储的图像进行增益、动态范围、多普勒基线、多普勒角度、扫描速度、自动优化等调节以及测量和分析），原始数据储存，可对回放的图像进行35种参数调节，2B及M型模式9个参数，CFM模式7个参数，PW模式19个参数，对于已经存储的图像还可以进行M型等测量。

1.1.13主机上实现实时及脱机状态M型扫描线可以以任意点为轴心360°旋转。

1.1.14数字化通道≥1024通道。

*1.1.15可视可调动态范围30-120db（要求提供技术白皮书）。

*1.1.16超声系统最大探查深度≥30CM（要求提供图片）。

1.1.17实时三同步成像。

1.1.18方向性能量图（DCA） 1.1.19线阵探头凸型扩展技术。

1.1.20所投机型为2009年后推向市场的新机型，所配软件为该机型的最新版本。

1.1.21 腹部凸阵探头一支；浅表线阵探头一支；相控阵探头一支；腔内微凸探头一支。
