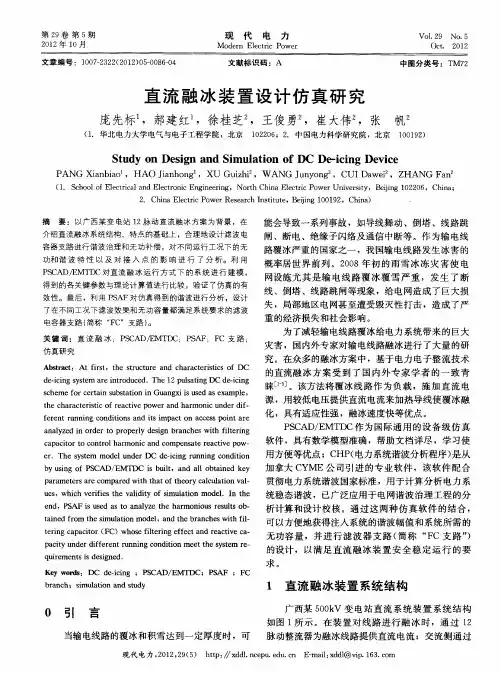

直流融冰装置设计要点

附件：直流融冰装置的系统试验方法及要求1 检查融冰装置直流侧隔离开关在管母地刀全部闭合时，手动打开融冰装置地刀，登陆后台，在“主接线”窗口中分别操作每把隔离开关闭合、打开，检查每把电动直流隔刀操作是否正常，并在后台监视直流隔刀的位置显示是否正确。

在每把直流隔刀处于电动闭合状态时（非手摇闭合），测量隔刀触头的接触电阻，接触电阻小于50微欧时才满足电气要求。

2 检查融冰装置直流侧地刀和交流侧地刀手动闭合、打开地刀，在后台监视地刀的位置显示是否正确。

在每把地刀手动闭合时，测量地刀触头的接触电阻，接触电阻小于2000微欧时才满足电气要求。

3 检查交流侧开关在交流侧隔刀打开、交流侧地刀、融冰装置交流侧地刀均打开的情况下，在后台手动对交流侧开关进行不带电分合试验，确保开关控制回路及操作机构正常。

在后台对交流侧开关、隔刀、地刀位置信号进行核对。

4 交、直流模拟量的核对4.1带整流变的直流融冰装置1) 交流电压测量方法：交流侧PT变比为35kV/100V，PCP屏柜1.K4.X1端子排的1、3、5、7端子分别对应35kV交流电压PT二次侧的A、B、C、N（注意参照屏柜图纸）。

在端子上用测试仪加上线电压为100V的工频交流电压，后台“主接线”窗口中的交流电压框中应显示35kV。

2) 交流电流测量方法：交流CT变比为3000A/1A，在PCP屏柜交流电流相应端子上（注意参照屏柜图纸，并注意临时将端子打开或短接片断连）加有效值为1A的工频交流电流，在后台通过手动触发故障录波，查看交流电流是否满足要求。

3) 直流电压测量方法：直流分压器在与电阻盒相连的情况下，直流分压器一次侧与二次侧的变比：50 kV / 25V ，用测试仪在直流电压分压器二次侧接线柱上加上约为25V的直流电压，在电阻盒两端用万用表测量电压大小，并根据直流变比折算成一次系统的直流电压，作为直流侧电压的真实值，在后台“主接线”界面上读出直流电压的测量值。

直流融冰作业一、确定融冰需求在进行直流融冰作业之前，首先需要明确融冰需求。

这包括确定需要融冰的设备、融冰的时间和地点、融冰的规模和程度等。

通过对融冰需求的了解，可以更好地选择融冰电源和装置，以及制定融冰计划。

二、选择融冰电源根据融冰需求，选择合适的融冰电源。

需要考虑电源的功率、电压和电流等因素，以确保电源能够提供足够的能量来满足融冰需求。

同时，还需要考虑电源的安全性和可靠性，以确保在融冰过程中不会发生安全事故。

三、安装融冰装置根据选择的融冰电源和确定的融冰需求，安装适当的融冰装置。

需要确保装置的位置和固定方式合适，同时装置的材料和规格也需要满足融冰需求。

在安装过程中，需要注意安全，避免装置对人体和设备造成伤害。

四、监测融冰过程在直流融冰过程中，需要对融冰过程进行监测。

这包括监测融冰装置的温度、电流、电压等参数，以及观察融冰效果。

通过监测，可以及时发现异常情况并采取相应措施，确保融冰过程的安全和顺利进行。

五、执行融冰操作在监测到适宜的融冰条件后，开始执行直流融冰操作。

需要按照规定的操作步骤进行操作，并注意安全事项。

在操作过程中，需要观察装置的运行情况，及时处理异常情况，确保操作的正确性和安全性。

六、融冰效果评估在完成直流融冰操作后，需要对融冰效果进行评估。

需要检查融冰装置的状态和运行情况，同时对融冰效果进行测试和评估。

如果融冰效果不理想，需要分析原因并采取相应措施，以提高融冰效果。

七、维护和保养为了确保直流融冰装置的正常运行和使用寿命，需要进行定期的维护和保养。

需要定期检查装置的运行情况和部件的磨损情况，及时进行更换或维修。

同时，还需要对装置进行清洁和保养，以保持装置的清洁和良好的运行状态。

八、记录和报告在进行直流融冰作业时，需要进行详细的记录和报告。

需要记录作业的时间、地点、人员、设备、电源等信息，同时记录监测到的参数和异常情况的处理措施等。

在完成作业后，需要编写报告，总结作业过程和结果，并提出改进意见和建议。

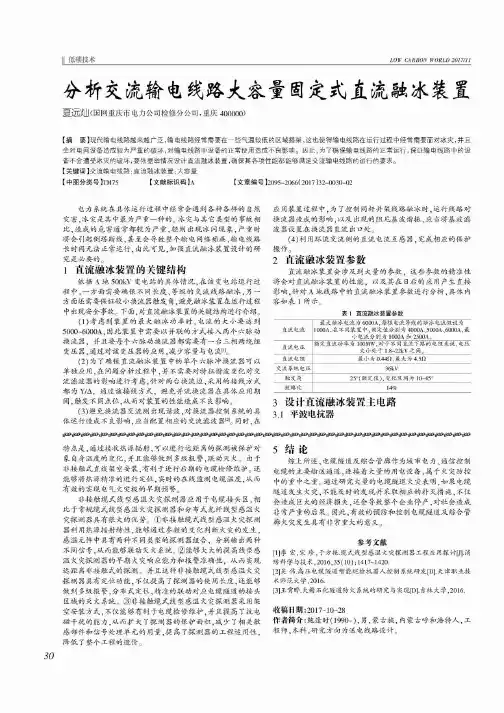

低碳技术LOW CARBON WORLD 2017/11分析文流输电线路大容量固走式直流融冰裝置夏远灿（国网重庆市电力公司检修分公司，重庆400000)【摘要】现代输电线路越来越广泛，输电线路经常需要在一些气温较低的区域搭架，这也使得输电线路在运行过程中经常需要面对冰灾，并且 会对电网设备造成较为严重的破坏，对输电线路中设备的正常使用造成不良影响。

因此，为了确保输电线路的正常运行,保证输电线路中的设 备不会遭受冰灾的破坏，要依据举情况设计直流融冰装置，确保其各项性能都能够满足交流输电线路的运行的要求。

【关键词】交流输电线路;直流融冰装置;大容量【中图分类号】TM75【文献标识码】A【文章编号】2095-2066(2017)32-0030-02电力系统在具体运行过程中经常会遇到各种各样的自然 灾害，冰灾是其中最为严重一种的。

冰灾与其它类型的事故相 比，造成的危害通常都较为严重，轻则出现冰闪现象，严重时 将会引起倒塔断线，甚至会导致整个输电网络瘫痪，输电线路 长时间无法正常运行，由此可见，加强直流融冰装置设计的研 究是必要的。

1直流融冰装置的关键结构依据A 地500k V 变电站的具体情况，在该变电站运行过 程中，一方面需要确保不同长度、等级的交流线路融冰，另一 方面还需要保证较小换流器触发角，避免融冰装置在运行过程 中出现安全事故。

下面，对直流融冰装置的关键结构进行介绍。

(1) 考虑到装置的最大融冰功率时，电流的大小要达到 5000~6000A ，因此装置中需要以并联的方式接入两个六脉动换流器，并且要每个六脉动换流器都需要有一台三相两绕组 变压器，通过对该变压器的应用，减少容量与电流|1]。

(2) 为了确保直流融冰装置中的单个六脉冲换流器可以单独应用，在问题分析过程中，并不需要对特征谐波变化对交流滤波器的影响进行考虑，针对两台换流边，采用的接线方式都为Y /驻，通过该接线方式，避免并流换流器在具体应用期间，触发不同点位，从而对装置的性能造成不良影响。

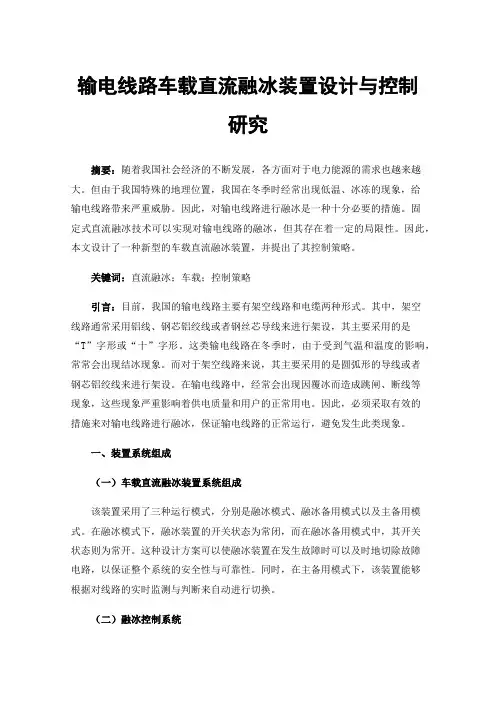

输电线路车载直流融冰装置设计与控制研究摘要：随着我国社会经济的不断发展，各方面对于电力能源的需求也越来越大。

但由于我国特殊的地理位置，我国在冬季时经常出现低温、冰冻的现象，给输电线路带来严重威胁。

因此，对输电线路进行融冰是一种十分必要的措施。

固定式直流融冰技术可以实现对输电线路的融冰，但其存在着一定的局限性。

因此，本文设计了一种新型的车载直流融冰装置，并提出了其控制策略。

关键词：直流融冰；车载；控制策略引言：目前，我国的输电线路主要有架空线路和电缆两种形式。

其中，架空线路通常采用铝线、钢芯铝绞线或者钢丝芯导线来进行架设，其主要采用的是“T”字形或“十”字形。

这类输电线路在冬季时，由于受到气温和温度的影响，常常会出现结冰现象。

而对于架空线路来说，其主要采用的是圆弧形的导线或者钢芯铝绞线来进行架设。

在输电线路中，经常会出现因覆冰而造成跳闸、断线等现象，这些现象严重影响着供电质量和用户的正常用电。

因此，必须采取有效的措施来对输电线路进行融冰，保证输电线路的正常运行，避免发生此类现象。

一、装置系统组成（一）车载直流融冰装置系统组成该装置采用了三种运行模式，分别是融冰模式、融冰备用模式以及主备用模式。

在融冰模式下，融冰装置的开关状态为常闭，而在融冰备用模式中，其开关状态则为常开。

这种设计方案可以使融冰装置在发生故障时可以及时地切除故障电路，以保证整个系统的安全性与可靠性。

同时，在主备用模式下，该装置能够根据对线路的实时监测与判断来自动进行切换。

（二）融冰控制系统其中，数据采集部分主要是对各个模块的电压、电流以及温度等信息进行实时采集，并将这些数据信息通过 CAN总线发送给控制系统。

在控制系统中，主要是通过 CAN总线来对各个模块的数据信息进行实时监控与分析。

其中， CAN总线的主要功能就是实现各模块之间的信息交换，并使各个模块之间能够相互通信。

在融冰装置控制系统中，主要包括了两个模块：主模块和从模块。

其中，主模块的功能是对各个控制装置进行监控，并根据实际需要来控制各个融冰装置。

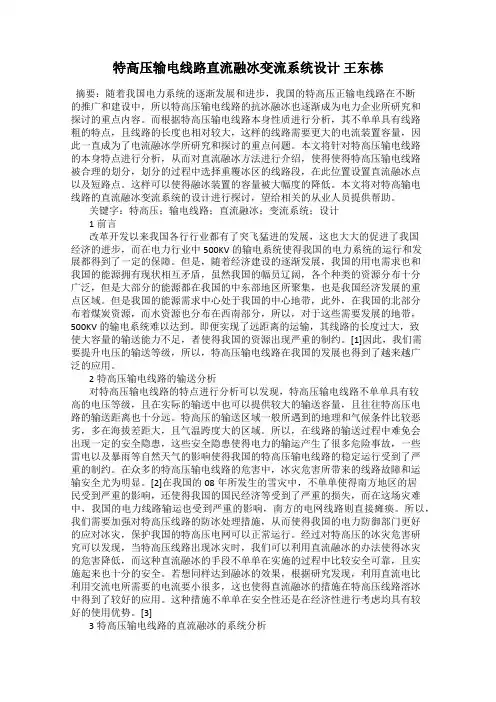

特高压输电线路直流融冰变流系统设计王东栋摘要：随着我国电力系统的逐渐发展和进步，我国的特高压正输电线路在不断的推广和建设中，所以特高压输电线路的抗冰融冰也逐渐成为电力企业所研究和探讨的重点内容。

而根据特高压输电线路本身性质进行分析，其不单单具有线路粗的特点，且线路的长度也相对较大，这样的线路需要更大的电流装置容量，因此一直成为了电流融冰学所研究和探讨的重点问题。

本文将针对特高压输电线路的本身特点进行分析，从而对直流融冰方法进行介绍，使得使得特高压输电线路被合理的划分，划分的过程中选择重覆冰区的线路段，在此位置设置直流融冰点以及短路点。

这样可以使得融冰装置的容量被大幅度的降低。

本文将对特高输电线路的直流融冰变流系统的设计进行探讨，望给相关的从业人员提供帮助。

关键字：特高压；输电线路；直流融冰；变流系统；设计1前言改革开发以来我国各行行业都有了突飞猛进的发展，这也大大的促进了我国经济的进步，而在电力行业中500KV的输电系统使得我国的电力系统的运行和发展都得到了一定的保障。

但是，随着经济建设的逐渐发展，我国的用电需求也和我国的能源拥有现状相互矛盾，虽然我国的幅员辽阔，各个种类的资源分布十分广泛，但是大部分的能源都在我国的中东部地区所聚集，也是我国经济发展的重点区域。

但是我国的能源需求中心处于我国的中心地带，此外，在我国的北部分布着煤炭资源，而水资源也分布在西南部分，所以，对于这些需要发展的地带，500KV的输电系统难以达到。

即便实现了远距离的运输，其线路的长度过大，致使大容量的输送能力不足，者使得我国的资源出现严重的制约。

[1]因此，我们需要提升电压的输送等级，所以，特高压输电线路在我国的发展也得到了越来越广泛的应用。

2特高压输电线路的输送分析对特高压输电线路的特点进行分析可以发现，特高压输电线路不单单具有较高的电压等级，且在实际的输送中也可以提供较大的输送容量，且往往特高压电路的输送距离也十分远。

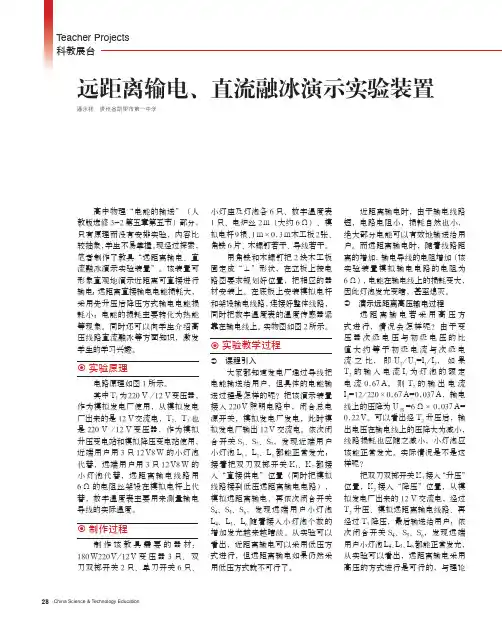

28 \China Science & Technology Education高中物理“电能的输送”（人教版选修3-2第五章第五节）部分，只有原理而没有安排实验，内容比较抽象，学生不易掌握。

现经过探索，笔者制作了教具“远距离输电、直流融冰演示实验装置”。

该装置可形象直观地演示近距离可直接进行输电；远距离直接输电电能损耗大，采用先升压后降压方式输电电能损耗小；电能的损耗主要转化为热能等现象。

同时还可以向学生介绍高压线路直流融冰等方面知识，激发学生的学习兴趣。

∙实验原理电路原理如图1所示。

其中T 1为220 Ｖ/12 Ｖ变压器，作为模拟发电厂使用，从模拟发电厂出来的是12 Ｖ交流电，T 2、T 3也是220 Ｖ/12 Ｖ变压器，作为模拟升压变电站和模拟降压变电站使用，近端用户用3只12 V8 W 的小灯泡代替，远端用户用3只12 V8 W 的小灯泡代替，远距离输电线路用6 Ω的电阻丝架设在模拟电杆上代替，数字温度表主要用来测量输电导线的实际温度。

∙制作过程制作该教具需要的器材：180 W220 V/12 V 变压器3只、双刀双掷开关2只、单刀开关6只、小灯座及灯泡各6只、数字温度表1只、电炉丝2 m（大约6 Ω）、模拟电杆9根、1 m×0.3 m 木工板2张、角铁6片、木螺钉若干、导线若干。

用角铁和木螺钉把2块木工板固定成“⊥”形状，在立板上按电路图要求规划好位置，把相应的器材安装上。

在底板上安装模拟电杆和架设输电线路，连接好整体线路，同时把数字温度表的温度传感器紧靠在输电线上。

实物图如图2所示。

∙实验教学过程　课程引入大家都知道发电厂通过导线把电能输送给用户，但具体的电能输送过程是怎样的呢？把该演示装置接入220 V 照明电路中，闭合总电源开关，模拟发电厂发电，此时模拟发电厂输出12 V 交流电。

依次闭合开关S 1、S 2、S 3，发现近端用户小灯泡L 1、L 2、L 3都能正常发光；接着把双刀双掷开关K 1、K 2都接入“直接供电”位置（同时把模拟线路接到低压远距离输电电路），模拟远距离输电，再依次闭合开关S 4、S 5、S 6，发现远端用户小灯泡L 4、L 5、L 6随着接入小灯泡个数的增加发光越来越暗淡。

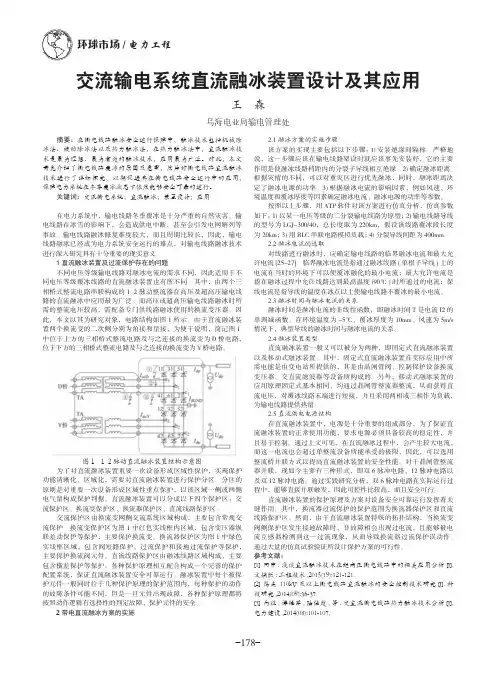

环球市场/电力工程-178-交流输电系统直流融冰装置设计及其应用王 森乌海电业局输电管理处摘要：在输电线路融冰安全运行保障中，融冰技术包括机械除冰法、被动除冰法以及热力融冰法，在热力融冰法中，直流融冰技术是最为理想、最为有效的融冰技术，应用最为广泛。

对此，本文首先介绍了输电线路覆冰的原因及危害，然后对输电线路直流融冰技术进行了详细探究，以期促进其在输电线路安全运行中的应用，保障电力系统在冬季覆冰状态下依然能够安全可靠的运行。

关键词：交流输电系统；直流融冰；装置设计；应用在电力系统中，输电线路冬季覆冰是十分严重的自然灾害。

输电线路在冰雪的影响下，会造成供电中断，甚至会引发电网解列等事故。

输电线路融冰修复难度较大，而且周期比较长，因此，输电线路融冰已经成为电力系统安全运行的难点，对输电线路融冰技术进行深入研究具有十分重要的现实意义。

1直流融冰装置及过流保护存在的问题不同电压等级输电线路对融冰电流的需求不同，因此适用于不同电压等级覆冰线路的直流融冰装置也有所不同。

其中，由两个三相桥式整流电路串联构成的１２脉动整流器在高压及超高压输电线路的直流融冰中应用最为广泛。

而高压或超高压输电线路融冰时所需的整流电压较高，需配备专门供线路融冰使用的换流变压器。

因此，本文以其为研究对象，电路结构如图１所示。

由于直流融冰装置两个换流变的二次侧分别为角接和星接，为便于说明，简记图１中位于上方的三相桥式整流电路及与之连接的换流变为Ｄ桥电路，位于下方的三相桥式整流电路及与之连接的换流变为Ｙ桥电路。

图１ １２脉动直流融冰装置结构示意图为了对直流融冰装置重要一次设备形成区域性保护，实现保护功能清晰化、区域化，需要对直流融冰装置进行保护分区。

分区的原则是对重要一次设备形成区域性重点保护，以该区域一侧或两侧电气量构成保护判据。

直流融冰装置可以分成以下四个保护区：交流保护区、换流变保护区、换流器保护区、直流线路保护区。

交流保护区由换流变网侧交流系统区域构成，主要包含常规交流保护。

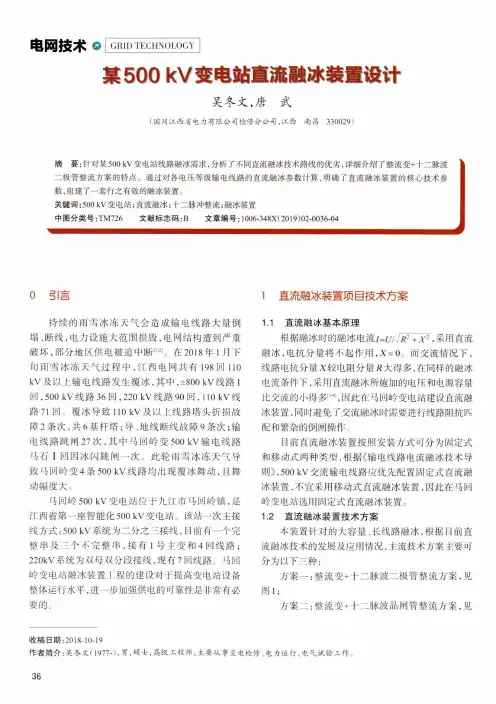

电网技术€>[GRID TECHNOLOGY某500kV变电站直流融冰装置设计吴冬文，唐武(国网江西省电力有限公司检修分公司，江西南昌330029)摘要:针对某500kV变电站线路融冰需求，分析了不同直流融冰技术路线的优劣,详细介绍了整流变+十二脉波二极管整流方案的特点。

通过对各电压等级输电线路的直流融冰参数计算，明确了直流融冰装置的核心技术参数,组建了一套行之有效的融冰装置：关键词:500kV变电站;直流融冰;十二脉冲整流;融冰装置中图分类号:TM726文献标志码：B文章编号:1006-348X(2019)02-0036-04引言01直流融冰装置项目技术方案持续的雨雪冰冻天气会造成输电线路大量倒塌、断线，电力设施大范围损毁，电网结构遭到严重破坏，部分地区供电被迫中断冋。

在2018年1月下旬雨雪冰冻天气过程中，江西电网共有198回110 kV及以上输电线路发生覆冰.其中，±800kV线路1回，500kV线路36回，220kV线路90回，110kV线路71回。

覆冰导致110kV及以上线路塔头折损故障2条次，共6基杆塔；导、地线断线故障9条次；输电线路跳闸27次，其中马回岭变500kV输电线路马石I回因冰闪跳闸一次。

此轮雨雪冰冻天气导致马回岭变4条500kV线路均出现覆冰舞动，且舞动幅度大。

马回岭500kV变电站位于九江市马回岭镇，是江西省第一座智能化500kV变电站。

该站一次主接线方式:500kV系统为二分之三接线.目前有一个完整串及三个不完整串，接有1号主变和4回线路；220kV系统为双母双分段接线，现有7回线路。

马回岭变电站融冰装置工程的建设对于提高变电站设备整体运行水平，进一步加强供电的可靠性是非常有必要的。

1.1直流融冰基本原理根据融冰时的融冰电流I=U/\R2+X2,采用直流融冰，电抗分量将不起作用,X=0o而交流情况下，线路电抗分量X较电阻分量R大得多，在同样的融冰电流条件下，采用直流融冰所施加的电压和电源容量比交流的小得多网，因此在马回岭变电站建设直流融冰装置，同时避免了交流融冰时需要进行线路阻抗匹配和繁杂的倒闸操作。

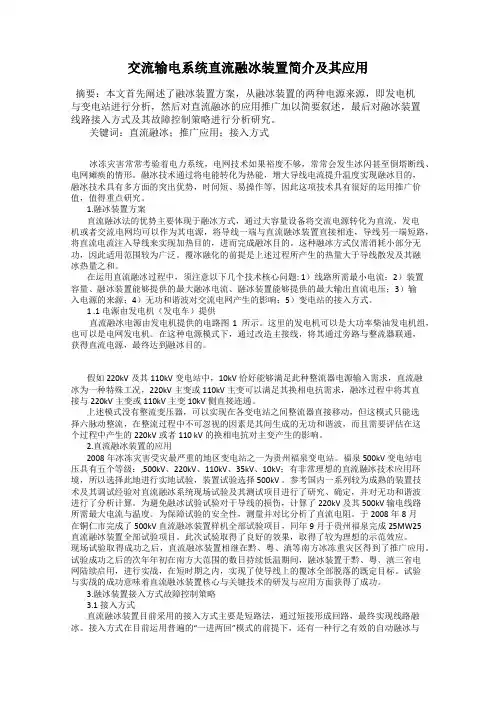

交流输电系统直流融冰装置简介及其应用摘要：本文首先阐述了融冰装置方案，从融冰装置的两种电源来源，即发电机与变电站进行分析，然后对直流融冰的应用推广加以简要叙述，最后对融冰装置线路接入方式及其故障控制策略进行分析研究。

关键词：直流融冰；推广应用；接入方式冰冻灾害常常考验着电力系统，电网技术如果裕度不够，常常会发生冰闪甚至倒塔断线、电网瘫痪的情形。

融冰技术通过将电能转化为热能，增大导线电流提升温度实现融冰目的，融冰技术具有多方面的突出优势，时间短、易操作等，因此这项技术具有很好的运用推广价值，值得重点研究。

1.融冰装置方案直流融冰法的优势主要体现于融冰方式，通过大容量设备将交流电源转化为直流，发电机或者交流电网均可以作为其电源，将导线一端与直流融冰装置直接相连，导线另一端短路，将直流电流注入导线来实现加热目的，进而完成融冰目的。

这种融冰方式仅需消耗小部分无功，因此适用范围较为广泛。

覆冰融化的前提是上述过程所产生的热量大于导线散发及其融冰热量之和。

在运用直流融冰过程中，须注意以下几个技术核心问题: 1）线路所需最小电流；2）装置容量、融冰装置能够提供的最大融冰电流、融冰装置能够提供的最大输出直流电压；3）输入电源的来源；4）无功和谐波对交流电网产生的影响；5）变电站的接入方式。

1 .1电源由发电机（发电车）提供直流融冰电源由发电机提供的电路图1 所示。

这里的发电机可以是大功率柴油发电机组，也可以是电网发电机。

在这种电源模式下，通过改造主接线，将其通过旁路与整流器联通，获得直流电源，最终达到融冰目的。

假如220kV及其110kV变电站中，10kV恰好能够满足此种整流器电源输入需求，直流融冰为一种特殊工况，220kV主变或110kV主变可以满足其换相电抗需求，融冰过程中将其直接与220kV主变或110kV主变10kV侧直接连通。

上述模式没有整流变压器，可以实现在各变电站之间整流器直接移动，但这模式只能选择六脉动整流，在整流过程中不可忽视的因素是其间生成的无功和谐波，而且需要评估在这个过程中产生的220kV或者110 kV的换相电抗对主变产生的影响。

阐述矿区高压供电线路直流融冰技术1 概述云南东源镇雄煤业有限公司地处云贵高原腹部的乌蒙山区，矿区地表为崇山峻岭的高山，该区具有较为典型的高原山区气候特征，雨雾时间长，日照时间短。

冬季最低气温-11.9℃，每年有3～4个月的冰冻期，矿区35/10kV架空线路在设计时就充分考虑覆冰的因素，35kV架空线路选用220kV用铁塔，10kV线路选用110kV用铁塔，线路总长39.51km，该工程从2007年4月开始建设，2008年10月全部投运。

截止到目前，因冰雪自然灾害，造成铁塔倒塌3次，报废4基铁塔，直接经济损失105万元，线路停运113天。

鉴于上述情况，综合镇雄的气候特点，为保证矿区线路运行的安全性、可靠性，保证煤矿的安全生产，着手在东源镇雄煤业35kV变电站内装设一套供电线路直流融冰装置。

2 矿区地面高压供电系统简介东源镇雄煤业矿区35/10kV变电站位于公司长岭煤矿工业广场内，主变压器容量为2×20000kVA，负责向朱家湾、长岭、塘房三对煤矿供电。

变电站的进线电源为双回路供电，一回路引自110kV乌峰变电站，导线选用LGJ-3×300，线路长10.3km，二回路引自220kV芒部变电站，导线选用LGJ-3×300，线路长14.8km。

变电站对三对煤矿供电均为双回路供电，长岭煤矿的供电为电缆线路，塘房煤矿为在建项目，只有朱家湾煤矿为已建成的10kV架空线路，其中Ⅰ回导线选用LGJ-3×185，线路全长7.3km，Ⅱ回导线选用LGJ-3×185，线路全长7.2km。

3 架空线路直流融冰原理直流融冰原理就是利用直流电源发生装置将来自电力系统的交流电能转换为直流电能，并将直流电流加在待融冰线路上，以形成回路的架空线路导线电阻为负载，使导线发热，线路覆冰发生融化脱落的现象，达到架空线路除冰的目的。

为避免不对称融冰，破坏铁塔线路的受力平衡，发生扭塔事故，融冰时应首先对线路的两个边线进行融冰。

西昌月城变电站工程融冰装置技术说明书（第1部分）控制保护系统中电普瑞科技有限公司目录前言...................................................................................................................................................... １1 控制保护系统整体配置.................................................................................................................. １2 技术指标.......................................................................................................................................... ３2.1额定电气参数........................................................................................................................ ３2.2环境大气条件........................................................................................................................ ４2.3绝缘和耐湿热性能................................................................................................................ ４2.4电磁兼容性能........................................................................................................................ ４2.5机械性能................................................................................................................................ ５3 直流融冰调节控制原理.................................................................................................................. ５3.1直流融冰调节控制功能实现 ................................................................................................ ５4 直流融冰保护原理.......................................................................................................................... ６4.1交流过流保护........................................................................................................................ ６4.2交流欠压保护........................................................................................................................ ６4.3阀短路保护............................................................................................................................ ６4.4 直流过流保护....................................................................................................................... ７4.5 直流过压保护....................................................................................................................... ７4.6 直流断线告警....................................................................................................................... ７4.7 直流对地短路保护............................................................................................................... ７5 监控保护原理.................................................................................................................................. ８5.1 监控保护功能....................................................................................................................... ８5.2监控保护原理........................................................................................................................ ８5.2.1 阀请求跳闸保护........................................................................................................ ８5.2.2 断路器失灵监视........................................................................................................ ８6 硬件配置说明.................................................................................................................................. ９6.1 测量机箱............................................................................................................................... ９6.1.1功能与结构................................................................................................................. ９6.1.2测量机箱面板说明................................................................................................. １０6.1.3测量机箱相关技术说明 ......................................................................................... １０6.2 控制保护机箱................................................................................................................. １１6.2.1功能与结构............................................................................................................. １１6.2.2数据汇总单元......................................................................................................... １１6.2.3调节触发板............................................................................................................. １２6.2.4监控保护板............................................................................................................. １３6.2.5直流保护板............................................................................................................. １４6.2.6 录波板.................................................................................................................... １５6.2.7回放板..................................................................................................................... １６6.2.8电源板..................................................................................................................... １６6.3 DI机箱............................................................................................................................... １６6.3.1功能与结构............................................................................................................. １６6.3.2 DI机箱面板说明.................................................................................................... １７6.4 DO机箱 ............................................................................................................................. １７6.4.1功能与结构............................................................................................................. １７6.4.2 DO机箱面板说明 .................................................................................................. １８6.5.1 功能与结构............................................................................................................ １９6.5.2 VBE机箱面板说明 ................................................................................................ １９7 定值说明...................................................................................................................................... ２０7.1直流保护定值列表............................................................................................................ ２０7.2 调节单元定值列表........................................................................................................... ２０7.2.1融冰调节参数......................................................................................................... ２０7.2.2调节定角度............................................................................................................. ２１8 通讯功能...................................................................................................................................... ２１8.1概述.................................................................................................................................... ２１8.2 融冰监控后台系统........................................................................................................... ２１8.2.1 融冰系统主界面.................................................................................................... ２２8.2.2 遥测信息................................................................................................................ ２２8.2.3 遥信信息................................................................................................................ ２３8.2.4 直控量.................................................................................................................... ２４8.2.5 报表及历史报警信息 ............................................................................................ ２４8.2.6 软压板.................................................................................................................... ２６8.2.7 水冷系统信息........................................................................................................ ２６9 TFR故障录波功能....................................................................................................................... ３１9.1概述.................................................................................................................................... ３１9.2录波启动方式.................................................................................................................... ３１9.3 录波软件........................................................................................................................... ３１9.3.1 功能和组成............................................................................................................ ３１9.3.2 使用说明................................................................................................................ ３１10 维护使用说明............................................................................................................................ ３５10.1 测量机箱运行注意事项................................................................................................. ３５10.2 控制保护机箱运行注意事项 ......................................................................................... ３６10.2.1 运行注意事项...................................................................................................... ３６10.2.2 巡视注意事项...................................................................................................... ３７10.3 VBE机箱运行注意事项 ................................................................................................. ３７10.3.1 运行注意事项...................................................................................................... ３７10.3.2 异常情况处理...................................................................................................... ３８10.4 TFR录波软件使用注意事项.......................................................................................... ３８10.5 启停融冰操作注意事项................................................................................................. ３９11 结束语........................................................................................................................................ ３９附录.................................................................................................................................................. ４０附录1：控制保护屏柜正面图............................................................................................... ４０附录2：测量机箱背板接线图............................................................................................... ４０附录3：测量机箱面板图....................................................................................................... ４１附录4：控保机箱前面板图................................................................................................... ４１附录5：控保机箱背板接线图............................................................................................... ４１附录6：DI1 机箱背板接线图............................................................................................... ４２DI2 机箱背板接线图.................................................................................................. ４２DI3 机箱背板接线图.................................................................................................. ４２附录7：DI机箱前面板图...................................................................................................... ４３附录8：DO机箱背板接线图 ................................................................................................ ４３附录10：VBE机箱背板接线图 ............................................................................................ ４４附录11：VBE机箱面板图 .................................................................................................... ４４附录12：网络结构框图......................................................................................................... ４５附录13：融冰后台主接线界面图 ......................................................................................... ４５附录14：后台遥测界面图..................................................................................................... ４６附录15：融冰后台遥信界面图 ............................................................................................. ４６附录16：压板直控命令界面图 ............................................................................................. ４７附录17：报文历史报警查询流程图 ..................................................................................... ４７附录18：水冷信息后台界面图 ............................................................................................. ４８前言2008年１月中旬，我国南方地区遭受了一场历史罕见的持续低温雨雪冰冻灾害。

附件：直流融冰装置的系统试验方法及要求1 检查融冰装置直流侧隔离开关在管母地刀全部闭合时，手动打开融冰装置地刀，登陆后台，在“主接线”窗口中分别操作每把隔离开关闭合、打开，检查每把电动直流隔刀操作是否正常，并在后台监视直流隔刀的位置显示是否正确。

在每把直流隔刀处于电动闭合状态时（非手摇闭合），测量隔刀触头的接触电阻，接触电阻小于50微欧时才满足电气要求。

2 检查融冰装置直流侧地刀和交流侧地刀手动闭合、打开地刀，在后台监视地刀的位置显示是否正确。

在每把地刀手动闭合时，测量地刀触头的接触电阻，接触电阻小于2000微欧时才满足电气要求。

3 检查交流侧开关在交流侧隔刀打开、交流侧地刀、融冰装置交流侧地刀均打开的情况下，在后台手动对交流侧开关进行不带电分合试验，确保开关控制回路及操作机构正常。

在后台对交流侧开关、隔刀、地刀位置信号进行核对。

4 交、直流模拟量的核对4.1带整流变的直流融冰装置1) 交流电压测量方法：交流侧PT变比为35kV/100V，PCP屏柜1.K4.X1端子排的1、3、5、7端子分别对应35kV交流电压PT二次侧的A、B、C、N（注意参照屏柜图纸）。

在端子上用测试仪加上线电压为100V的工频交流电压，后台“主接线”窗口中的交流电压框中应显示35kV。

2) 交流电流测量方法：交流CT变比为3000A/1A，在PCP屏柜交流电流相应端子上（注意参照屏柜图纸，并注意临时将端子打开或短接片断连）加有效值为1A的工频交流电流，在后台通过手动触发故障录波，查看交流电流是否满足要求。

3) 直流电压测量方法：直流分压器在与电阻盒相连的情况下，直流分压器一次侧与二次侧的变比：50 kV / 25V ，用测试仪在直流电压分压器二次侧接线柱上加上约为25V的直流电压，在电阻盒两端用万用表测量电压大小，并根据直流变比折算成一次系统的直流电压，作为直流侧电压的真实值，在后台“主接线”界面上读出直流电压的测量值。

直流融冰装置风冷散热器优化设计作者：张露松许逵余兴红陈宇蔡恒来源：《机电信息》2020年第23期摘要：为了改善晶闸管的散热性能，对直流融冰装置的风冷散热器的结构进行了优化设计，对优化后的散热器温度场进行了有限元仿真，并通过温升试验来验证其能满足晶闸管的散热需求，温升仿真和试验共同表明了所设计的风冷散热器的散热性能满足设计要求。

关键词：直流融冰装置;风冷;散热器;优化设计;有限元仿真0 引言直流融冰装置能够有效消除附着在电网输变电设备上的冰雪，因而能够较大程度地避免冰雪灾害对电网带来的重大损失[1-2]。

直流融冰的基本原理是将系统的交流电转化为直流电，然后利用直流电对输电线路进行加热来融化冰雪[3]。

晶闸管是直流融冰装置的关键部件之一[4]，晶闸管作为一种大功率的半导体元器件，在工作时会因电流通过而发热，若温度过高，超过一定阈值，会导致晶闸管的性能下降，甚至烧毁。

为了保证融冰装置的稳定运行，晶闸管的温度不能超过阈值，因此设计有效的散热器是保证直流融冰装置稳定运行的关键。

晶闸管主要的冷却方式有水冷和风冷[5-6]，水冷散热效果好，但需购置水冷设备，占地面积大，并且水冷直流融冰装置内部水管与线路交错复杂，不便于维护与检修。

本文优化设计的对象是某工程融冰装置晶闸管风冷散热器，与水冷相比，风冷装置更节省占地，维护更加简便，并且没有漏水的风险。

1 晶闸管传热原理晶闸管在运行时，通态时的功率损耗导致晶闸管内部P-N结处产生大量的热量，为了使晶闸管迅速降温，通常在晶闸管两侧压装风冷散热器[7]，如图1所示。

热量首先由晶闸管内部的P-N结（j）传导至管壳（c），其热阻[8]表示为Rjc，然后热量从管壳（c）传导至风冷散热器（h），其热阻表示为Rch，最后热量从风冷散热器（h）传导至周围的空气（a），其热阻表示为Rha。

由于晶闸管管壳传导给周围空气的热量相对较少，因此不考虑它们之间的热阻，所以，整个热传导过程中的总热阻R为：R=Rjc+Rch+Rha其中，热阻的单位为摄氏度每瓦（℃/W）。

特高压输电线路直流融冰变流系统设计发表时间：2017-03-28T09:53:51.120Z 来源：《电力设备》2017年第2期作者：杨阳[导读] 而其中以冰灾的危害最为严重。

本文分析了特高压输电线路直流融冰变流系统设计。

（国网河北省电力公司检修分公司石家庄 050000）摘要：特高压输电线路具有电压等级高，输送容量大，传输距离远等特点，经过的地方具有复杂的气象地理条件，如海拔高度跨度大、气温差别大、跨越不同覆冰区等特点，冰灾、雷电、洪涝等潜在自然灾害给特高压输电线路安全稳定运行带来了严重安全挑战。

而其中以冰灾的危害最为严重。

本文分析了特高压输电线路直流融冰变流系统设计。

关键词：特高压输电线路；直流融冰变流系统；设计为提高特高压直流线路融冰能力，特高压直流输电工程引入了融冰运行方式。

由于特高压直流工程融冰运行方式和常规运行方式在电气接线和控制策略方面有所区别，因此融冰运行方式下的控制保护系统需要在常规运行方式的基础上进行相应的修改，以确保此方式下系统能够正常运行。

一、特高压输电线路直流融冰系统组成1.分段直流融冰系统原理。

特高压直流输电线路分段直流融冰电源从附近１个５００ｋＶ或２２０ｋＶ变电站的２２０ｋＶ母线上获取，通过１条２２０ｋＶ专用融冰线路输送到分段直流融冰站的交流电源间隔，再经过该间隔汇入融冰站的分段直流融冰装置融冰母线。

分段直流融冰装置在融冰母线上获取２２０ｋＶ融冰电源后将交流转化为直流，经特高压融冰刀闸将该直流输送到特高压直流线路重覆冰段上进行融冰。

融冰短路点在离分段直流融冰站前后各１００ｋｍ左右的位置通过特高压短路刀闸来设置。

2.直流融冰系统结构。

对8×LGJ-630 导线，其所需融冰电流为12 k A，由于输出直流电流大，其用单台六脉波整流器很难实现如此大直流电流输出，且容易引起网侧输入电流较大的谐波畸变。

输出电流大，融冰整流器一般采用水冷冷却方式，但水冷冷却方式具有：造价高，占用面积大，结构、控制复杂，维护复杂，安装调试复杂等特点，为了提高直流融冰系统的可靠性，减小直流融冰系统的体积，本文采用风冷冷却方式。
