api 5d标准
API 5D标准是一种石油钻探行业常用的标准规范。它涵盖了钻杆、钻杆螺纹以及相关元件的制造和设计要求。下面将从几个方面来分步骤介绍API 5D标准。
一、 钻杆的选材要求
API 5D标准中对钻杆的选材要求十分严格，主要是为了确保钻杆能够在油气井中安全稳定地工作。要求钻杆的材料应为无缝钢管，其生产必须符合API SPEC 5CT标准，并且必须进行化学成分和金相检验。另外，还要求钻杆表面应经过一定的加工处理。这些要求可以有效地减少钻杆断裂或变形的风险，同时也可以延长钻杆的使用寿命。
二、 钻杆螺纹的规范
钻杆的螺纹部分是最容易出现磨损和损坏的部位。因此，API 5D标准对钻杆螺纹的规范也十分严格。要求螺纹必须是高精度的，精度必须达到10^-4英寸。而且，螺纹必须采用单切刃刀和单通切，以确保螺纹的圆整和对称。
三、 钻杆的机械性能要求
为了保证钻杆能够在高负荷和高强度的环境下正常工作，API 5D标准还规定了钻杆的机械性能要求。要求钻杆在不同的材料和尺寸下，都必须满足一定的强度和韧性要求。同时，还要求进行一定的冲击测试和拉伸测试，确保钻杆能够在实际应用中承受预期负荷。
四、 钻杆的尺寸和标记要求
钻杆的尺寸和标记也是API 5D标准所关注的重点。要求钻杆的直径、长度和螺纹规格等必须精确到毫米级别。而且，在钻杆表面还必须印上规定的标记，包括生产厂家、钻杆型号和批次等信息。这样可以方便信息记录和管理，也有利于及时处理钻杆的安全问题。
总体来说，API 5D标准给予了钻杆的制造和设计非常详细的规范和要求，从多个方面保障了钻杆在油气井中的安全和稳定性。钻杆的使用不仅仅局限于石油钻探行业，也广泛应用于建筑、交通等领域。因此，API 5D标准的实施具有重要的现实意义。
.
.' 石油钻杆接头螺纹尺寸
≤ 螺 纹
代 号 螺 纹
牙 形 螺距mm（每25.4mm的牙数） 锥
度 基 面
中 径
C 外螺纹锥部大端大径DL 外 螺纹 圆柱 根部 直径DLF 外螺纹锥部小端大径DS 外 螺纹 锥部 长度LPC 内螺纹有效螺纹长度LBT 内 螺纹 锥部 长度LBC 内 螺纹 扩锥 孔大 端直 径QC 螺纹公制
代 号
公扣 母扣
mm
数字型（NC）
NC23 V-0.038R 6.350（4） 1：6 59.817 65.100 61.9 52.400 76.2 79.4 92.1 66.7
NC26 V-0.038R 6.350（4） 1：6 67.767 73.050 69.9 60.350 76.2 79.4 92.1 74.6
NC31 V-0.038R 6.350（4） 1：6 80.848 86.131 83.0 71.323 88.9 92.1 104.8 87.7
NC35 V-0.038R 6.350（4） 1：6 89.687 94.971 92.1 79.096 95.2 98.4 111.1 96.8
NC38 V-0.038R 6.350（4） 1：6 96.723 102.006 98.8 85.065 101.6 104.8 117.5 103.6
NC40 V-0.038R 6.350（4） 1：6 103.429 108.712 105.6 89.662 114.3 117.5 130.2 110.3
NC44 V-0.038R 6.350（4） 1：6 112.192 117.475 114.3 98.425 114.3 117.5 130.2 119.1
NC46 V-0.038R 6.350（4） 1：6 117.500 122.784 119.6 103.734 114.3 117.5 130.2 124.6

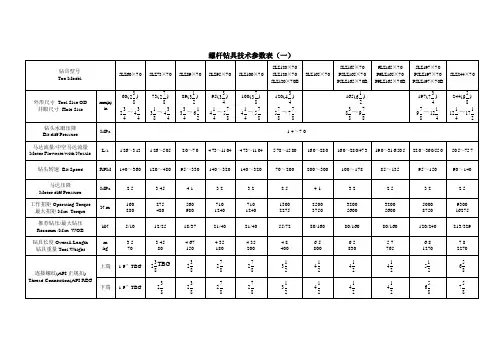

螺杆钻具技术参数表（一）
钻具型号
Too Model 5LZ60×7.0 5LZ73×7.0 5LZ89×7.0 5LZ95×7.0 5LZ100×7.0 5LZ120×7.0
5LZ120×7.0
5LZ120×7.0B 3LZ165×7.0 5LZ165×7.0
P5LZ165×7.0
P5LZ165×7.0B 9LZ165×7.0
P9LZ165×7.0
P9LZ165×7.0B 5LZ197×7.0
P5LZ197×7.0
P5LZ197×7.0B 5LZ244×7.0
外形尺寸 Tool Size OD
井眼尺寸 Hole Size mm(in)
in 60(832)
432～434 73(872)
813～434 89(213)
433～216 95(433)
414～875 100(873)
414～875 120(434)
875～877 165(216)
838～879 197(437)
879～4112 244(859)
4112～2117
钻头水眼压降
Bit diff.Pressure MPa 1.4～7.0
马达流量/中空马达流量
Motor Flowrate/with Nozzle L/s 1.26～3.13 1.26～5.05 2.0～7.0 4.73～11.04 4.73～11.04 5.78～15.80 16.0～28.0 16.0～28.0/47.3 19.0～31.6/50.5 22.0～36.0/55.0 50.5～75.7
钻头转速 Bit Speed RPM 140～360 120～480 95～330 140～320 140～320 70～200 200～300 100～178 85～135 95～150 90～140
马达压降
Motor diff.Pressure MPa 2.5 3.45 4.1 3.2 3.2 2.5 4.1 3.2 2.5 3.2 2.5

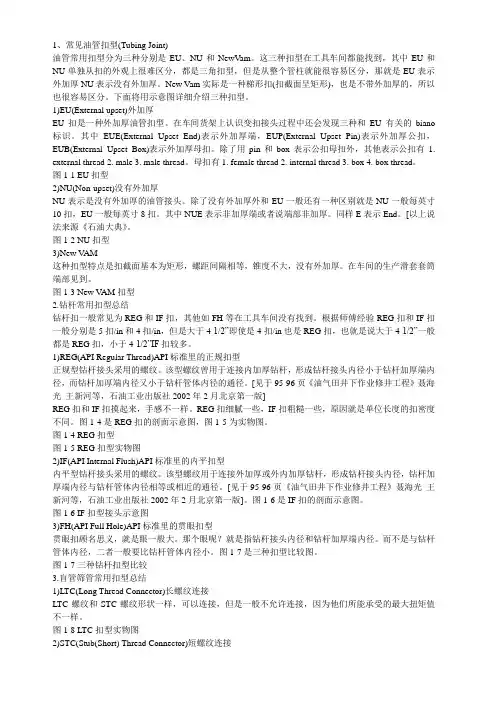

1、常见油管扣型(Tubing Joint)
油管常用扣型分为三种分别是EU、NU和NewVam。这三种扣型在工具车间都能找到，其中EU和NU单独从扣的外观上很难区分，都是三角扣型，但是从整个管柱就能很容易区分，那就是EU表示外加厚NU表示没有外加厚。New Vam实际是一种梯形扣(扣截面呈矩形)，也是不带外加厚的，所以也很容易区分。下面将用示意图详细介绍三种扣型。
1)EU(External upset)外加厚
EU扣是一种外加厚油管扣型。在车间货架上认识变扣接头过程中还会发现三种和EU有关的biano标识。其中EUE(External Upset End)表示外加厚端，EUP(External Upset Pin)表示外加厚公扣，EUB(External Upset Box)表示外加厚母扣。除了用pin和box表示公扣母扣外，其他表示公扣有1.
external thread 2. male 3. male thread。母扣有1. female thread 2. internal thread 3. box 4. box thread。
图1-1 EU扣型
2)NU(Non-upset)没有外加厚
NU表示是没有外加厚的油管接头。除了没有外加厚外和EU一般还有一种区别就是NU一般每英寸10扣，EU一般每英寸8扣。其中NUE表示非加厚端或者说端部非加厚。同样E表示End。[以上说法来源《石油大典》。
图1-2 NU扣型
3)New VAM
这种扣型特点是扣截面基本为矩形，螺距间隔相等，锥度不大，没有外加厚。在车间的生产滑套套筒端部见到。
图1-3 New VAM扣型
2.钻杆常用扣型总结
钻杆扣一般常见为REG和IF扣，其他如FH等在工具车间没有找到。根据师傅经验REG扣和IF扣一般分别是5扣/in和4扣/in，但是大于4-1/2”即使是4扣/in也是REG扣，也就是说大于4-1/2”一般都是REG扣，小于4-1/2”IF扣较多。
