1 / 4

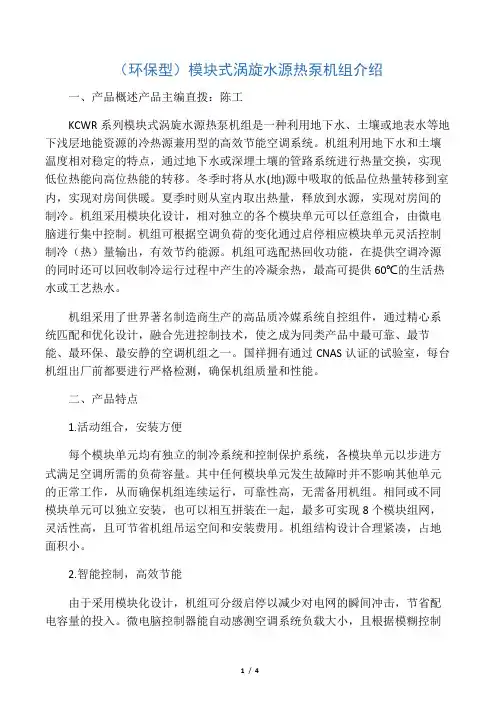

（环保型）模块式涡旋水源热泵机组介绍
一、产品概述产品主编直拨：陈工
KCWR系列模块式涡旋水源热泵机组是一种利用地下水、土壤或地表水等地下浅层地能资源的冷热源兼用型的高效节能空调系统。机组利用地下水和土壤温度相对稳定的特点，通过地下水或深埋土壤的管路系统进行热量交换，实现低位热能向高位热能的转移。冬季时将从水(地)源中吸取的低品位热量转移到室内，实现对房间供暖。夏季时则从室内取出热量，释放到水源，实现对房间的制冷。机组采用模块化设计，相对独立的各个模块单元可以任意组合，由微电脑进行集中控制。机组可根据空调负荷的变化通过启停相应模块单元灵活控制制冷（热）量输出，有效节约能源。机组可选配热回收功能，在提供空调冷源的同时还可以回收制冷运行过程中产生的冷凝余热，最高可提供60℃的生活热水或工艺热水。
机组采用了世界著名制造商生产的高品质冷媒系统自控组件，通过精心系统匹配和优化设计，融合先进控制技术，使之成为同类产品中最可靠、最节能、最环保、最安静的空调机组之一。国祥拥有通过CNAS认证的试验室，每台机组出厂前都要进行严格检测，确保机组质量和性能。
二、产品特点
1.活动组合，安装方便
每个模块单元均有独立的制冷系统和控制保护系统，各模块单元以步进方式满足空调所需的负荷容量。其中任何模块单元发生故障时并不影响其他单元的正常工作，从而确保机组连续运行，可靠性高，无需备用机组。相同或不同模块单元可以独立安装，也可以相互拼装在一起，最多可实现8个模块组网，灵活性高，且可节省机组吊运空间和安装费用。机组结构设计合理紧凑，占地面积小。
2.智能控制，高效节能
由于采用模块化设计，机组可分级启停以减少对电网的瞬间冲击，节省配电容量的投入。微电脑控制器能自动感测空调系统负载大小，且根据模糊控制
2 / 4
理论调整相应模块的容量输出，实现机组冷量与空调负荷的最佳匹配，以最大限度地降低运行费用。机组采用最新高效全密闭涡旋式压缩机，噪声低、振动小且能效比高。制冷系统采用压缩机并联设计，部分负荷能效提高15％，更大限度的节约电能。
２０１１年第３７卷第８期 Ａｕｇｕｓｔ ２０１１ 工业安全与环保 Ｉｎｄｕｓｔｒｉａｌ Ｓａｆｅｔｙ ａｎｄ Ｅｎｖｉｒｏｎｍｅｎｔａｌ Ｐｒｏｔｅｃｔｉｏｎ ・６３・
某公司１×３００ ＭＷ机组１号炉除尘器
“电改袋’’项目介绍
许汉渝
（中钢集团天澄环保科技股份有限公司武汉４３０２０５）
１工程概况 上海外高桥发电有限责任公司位于上海市浦东新区，长 江南岸，厂址北隔长江南港航道与长兴岛相望。从厂址向东
２１ ｋｍ为原川沙县城，向南至上海市中心区直线距离约１８
ｋｍ。电厂南侧为外高桥保税区，西面是外高桥新港区。
厂区现有地形平坦，拟建布袋除尘器综合改造工程是对 １ 机组电除尘器的改造工程。该场地地面标高为４．５０ ｍ左
右（吴凇高程）。厂址ｌ％频率高潮位为５．８７ ｍ，厂址受长江大
堤保护。厂址内涝水位为４．２０ ｍ，厂址地震基本烈度为７度。
２ 电厂主要设备参数
（１）锅炉。型式：亚临界控制循环汽包炉（上海锅炉厂生
产），一次再热、四角摆动喷嘴，切向燃烧、露天布置（引进ＧＥ 技术）。配三分仓式空气预热器。其主要参数为：过热蒸汽
流量：最大１ ０３８ ｔ／ｈ、额定９３１．８ ｔ／ｈ；过热蒸汽压力／温度： １８．３ ＭＰａ／５４１℃；再热蒸汽流量：８３０ ｔ／ｈ；再热蒸汽出口／进
口温度：５４１℃／３２３℃；排烟温度１２７ ｏＣ；锅炉效率９２％。
（２）电除尘器。每台炉设有２台二室三电场电除尘器，
除尘效率９９．１７％以上。烟气中烟尘实测质量浓度小于１００ ｍｇ／ｍ３。 （３）锅炉引风机。每台炉设有２台动叶可调轴流风机， 风量９５８ ９４９ ｍ３／ｈ。风压４ ６３８ Ｐａ。
（４）烟囱。４炉合用１座多筒烟囱， １５．９ ｍ×２３５ ｍ钢
筋混泥土外筒，Ｏ４．５ ｍｘ ２４０ ｍ４管钢内筒烟囱。 （５）电源。中低压厂用电源：６ ｋＶ、４ＯＯ Ｖ；直流系统电源
电压１１０ Ｖ。卖方需要其他等级、其他规格的电源时，由卖方
约克YMAC系列风冷式冷水(热泵)机组特点
YMAC系列家用冷水/热泵机组是与风机盘管相配合的冷水机组，一台主机可拖动多台室内风机盘管。它比分体式空调器更具优越性，属于小型中央空调系统，不需要冷却水塔和专门的机房，室内末端安装如采用暗装方式，配合室内高档装修，达到高档、美观的效果。可以畅享星级酒店的高贵气息，适用于高档公寓、别墅、高档会所、餐厅、办公楼等场所。主机外型尺寸较小，可以放在阳台上也可放在屋顶，以便于用户灵活的选择放置方位。该机型有以下特点：
长寿耐用
机组机体采用还氧树脂喷涂的镀钭钢板和不锈钢螺钉固定以保证外壳不会锈蚀。
接管方便
根据用户现场安装条件，水管从机器两侧都能联结到机器上。
外形美观
水泵内置，机组外型简洁，美观，占地面积小。
安装灵活
机组斜向排风，可以避免季节风的影响，还可根据用户的需要选用备选件，将其改为上排风或侧排风。机组厚度仅为500mm。
运行宁静
机组采用涡旋式压缩机，风机采用低噪音风机，保证机组运行宁静。
换热效率高
空气侧换热器采用内螺纹铜管和亲水铝箔，使机组运行效率高。
工作范围大
制冷时环境温度可高达43。C，制热时环境温度可低至-10。C。
设计灵活、控制方便
水管路系统不受长度和高度的限制，并可根据用户的要求选配形式多样的风机盘管和温控器以配合建筑装潢及个人品位。机组配有室外控制面板和室内控制器，可方便的通过室内控制器控制室外主机的运行。
控制方式灵活,可选项多
a.多机集中控制 用一台YORK集中控制器（选配件）对多台主机进行集中控制，每一个单元由集中控制器根据系统负荷和各个单元运行的时间，来决定它的工作状态、控制设备的启停顺序。
b.风机盘管联机控制（一）
一台主机可选配8套手操器及风盘板，可以另外实现对8个房间的风机盘管，以及附加控制的换气扇，抽湿机，加湿机的控制，当有任何一个手操器开时，主机自动开启，当所有的手操器关闭时，主机就自动关闭，即由风机盘管的工作状态来直接对主机进行启停控制。也可以通过按总关（ALL OFF）开关来关闭所有的设备。
1 / 13
约克MAXE YK离心式冷水机组能提供各种形式的配置，以满足不同用户的需要。
彩色图象显示控制中心
约克MAXE彩色图象显示控制中心，同时显示机组每个部件的运行参数与插图，控制简单形象。
变频配置，高效节能（选项）
配置变频驱动器，独特的自适应容量控制将电机变频和导流叶片调节完美地结合在一起，大大提高机组的效率，令部分负荷耗电指标达到0.2KW/TON,机组的年节能可达30%。
单级压缩机，先进可靠
单级压缩机的运动部件较少，设计简洁高效，约克单级压缩机的长工作寿命已在许多应用中得到了证明。轻质，高强度的铝制叶轮采用后弯叶片，效率很高。翼形导流叶片减少了气流的扰动，使部分负荷能保持最高效的性能。压缩机可平稳地从100%卸载到最低负荷。
开式电机，安全可靠
闭式电机烧毁后会对冷水机组造成灾难性的破坏，整台机组必须彻底清洁，并要更换制冷剂。约克MAXE离心式冷水机组采用风冷式电机，避免了这种危险。制冷剂根本不会与电机接触，避免了对冷水机组其它部分的污染。保险公司对大型空调设备保险时，通常风冷式电机的保险费要比制冷的闭式电机低得多。
充分利用低温冷却水，显著节能
符合实际工况下的节能要求，机组能充分利用低达12.8℃的冷却水，获得明显的节能效果，而不像有些机组那样需要人为地将水温控制在21-24℃。
高效热交换器，表现卓越
热交换器采用了最新的高效换热铜管，使传热效率最佳，结构紧凑。水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。
结构紧凑，安装方便
机组设计精密紧凑，大大减少机房占地面积。安装时只需少量的接管和布线，减少用户安装费用。
环保冷媒，造福人类
采用HFC-134a环保制冷剂，对臭氧层没有损害。性能指标依照最新的美国空调制冷协会标准ARI 550/590。约克MAXE冷水机组的性能以美国空调制冷协会（ARI）认证，符合最新的ARI 550/590标准。
优化匹配，性能最佳
