万用表的使用注意事项

  • 格式：docx
  • 大小：37.27 KB
  • 文档页数：4

万用表的使用注意事项

一、前言

万用表是电子工程师必备的一种测量工具，它可以用来测量电压、电流、电阻等电学参数。在使用万用表时，需要注意一些事项，以确保测量结果准确可靠，并保护自己和仪器的安全。

二、选择万用表

1. 选择合适的型号：根据需要测量的参数和精度要求选择合适的型号。常见的有手持式数字万用表、台式数字多功能测试仪等。

2. 购买正品：购买时要选择正规渠道，购买正品，以免使用低质量产品导致误差或安全问题。

三、使用前准备

1. 检查仪器：检查仪器是否完好无损，是否有明显的磕碰或摔落痕迹。

2. 确认测量范围：根据需要测量的参数和精度要求，确认万用表所支持的测量范围，并设置相应的档位。

3. 准备测试线材：使用合适的测试线材，并检查其是否损坏或老化。若发现问题应及时更换。

4. 接地：在进行电压或电流测量前，应先接地以确保安全。

四、操作方法

1. 电压测量

（1）选择合适的测量范围和档位，并将测试线材连接到正确的插孔上。

（2）连接电路：将测试线材的红色插头连接到待测电路的正极，黑色插头连接到负极。

（3）读数：读取万用表上显示的电压值，并注意单位。

2. 电流测量

（1）选择合适的测量范围和档位，并将测试线材连接到正确的插孔上。

（2）断开电路：先将待测电路断开，然后将万用表串联在待测电路中。

（3）接通电路：重新接通待测电路，并记录万用表上显示的电流值。

3. 电阻测量

（1）选择合适的测量范围和档位，并将测试线材连接到正确的插孔上。

（2）断开待测元件：先将待测元件从其它元件中拆下来，再使用万用表进行测试。

（3）读数：读取万用表上显示的电阻值，并注意单位。若发现异常值应检查测试线材是否接触良好或元件是否损坏等问题。

4. 其他注意事项

（1）不要在高温、潮湿、易燃或易爆环境下使用万用表。

（2）不要将万用表暴露在阳光下或长时间存放在高温环境中。

（3）不要将万用表连接到高压电路中进行测量，以免发生危险。

（4）不要使用损坏的测试线材，以免影响测量结果或发生安全问题。

五、使用后注意事项

1. 关闭仪器：使用后应及时关闭仪器，以节省电池并延长仪器寿命。

2. 保护仪器：使用后应将万用表放置在干燥、通风、避光的地方，并避免碰撞或摔落。

3. 清洁维护：定期清洁测试线材和插头，并检查是否有老化或损坏。若发现问题应及时更换。定期对仪器进行维护保养，以确保其正常工作。

六、结语

使用万用表需要注意一些事项，如选择合适的型号、确认测量范围、准备测试线材等。在操作时也需要注意安全，并按照正确的操作方法进行测量。同时，使用后应及时关闭仪器并进行清洁维护。这些注意事项可以确保测量结果准确可靠，并延长仪器寿命。

合集下载

万用表的使用的注意事项

万用表的使用的注意事项

万用表的使用的注意事项

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

欧姆挡的使用

一、选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

二、使用前要调零。

三、不能带电测量。

四、被测电阻不能有并联支路。

五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表测直流时

一、进行机械调零。

二、选择合适的量程档位。

三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将万用表红、黑表笔串接在被断开的两点之间 。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。

四、注意被测电量极性。

五、正确使用刻度和读数。

六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。

万用表的使用的注意事项 2

万用表的使用的注意事项 2

万用表的使用的注意事项

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

欧姆挡的使用

一、选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

二、使用前要调零。

三、不能带电测量。

四、被测电阻不能有并联支路。

五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表测直流时

一、进行机械调零。

二、选择合适的量程档位。

三、 使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将 万用表红、黑表笔串接在被断开的两点之间 。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。

四、注意被测电量极性。

五、正确使用刻度和读数。

六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。

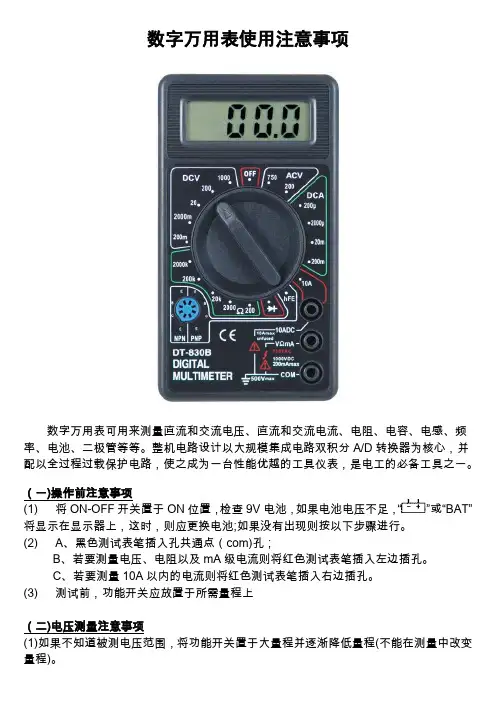

数字式万用表使用注意事项

数字式万用表使用注意事项

数字万用表使用注意事项

数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、电感、频率、电池、二极管等等。整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是电工的必备工具之一。

（一)操作前注意事项

(1) 将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，“”或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行。

(2) A、黑色测试表笔插入孔共通点（com)孔；

B、若要测量电压、电阻以及mA级电流则将红色测试表笔插入左边插孔。

C、若要测量10A以内的电流则将红色测试表笔插入右边插孔。

(3) 测试前，功能开关应放置于所需量程上

（二)电压测量注意事项

(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。 (2)如果显示“1”，表示过量程，功能开关应置于更高的量程。

(3) △!表示不要输入高于万用表要求的电压，显示更高的电压值是可能的，但有损坏内部线路的危险。

(4)当测高压时，应特别注意避免触电。

(5)数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。要注意到避免外界磁场对万用表的影响(比如有大功率用电器件在使用时)。

(6)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

(三)电流测量注意事项

(1)如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐降低量程(不能在测量中改变量程)。

(2)如果显示器只显示“1”，表示过量程，功能开关应置于更高量程。

(3) 表笔插孔上表示最大输入电流为10A，测量过大的电流将会烧坏保险丝。

(四)电阻测量注意事项

(1)如果被测电阻值超出所选择量程的最大值，将显示过量程“1”，应选择更高的量程，对于大于1 MΩ或更高的电阻，要几秒钟后读数才能稳定，对于高阻值读数这是正常的。

万用表的使用方法及使用注意事项

万用表的使用方法及使用注意事项

万用表的使用方法及使用注意事项

万用表是一种常见的测量仪器，那如何使用万用表呢?对于研究人员来说掌握万用表的使用方法，以及了解其使用注意事项是十分必要的。那么什么是万用表呢?(频谱分析仪的种类)

万用表又叫多用表、三用表、复用表，它是指可用来测量交直流电压、电阻、直流电流和音频电平等的仪表。高级的万用表还可用来测交流电流、电容量、电感量及半导体的一些参数(如β)。总而言之，它是电工和无线电制作的必备工具。小编通过搜集整理资料，下面就为大家具体介绍万用表的使用方法及使用注意事项(数字万用表使用)。

一般我们在使用万用表(交流毫伏表使用)之前应先了解以下几个方面：

(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

(2)进行机械调零。即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

(3)根据被测量的种类及大小，选择转换开关的档位及量程，找出对应的刻度线。

电压的测量将量程选择开关的尖头对准标有V的五档范围内。若是测交流电压则应指向V处。依此类推，如果要改测电阻，开关应指向Ω档范围。测电流应指向mA或UA。

(4)选择表笔插孔的位置。

(5)了解万用表读数的方法

根据被测电路的大约数值，选择一个合适的量程位置。注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。

例如干电池每节最大值为1.5V，所以可放在5V量程档。这时在面板上表针满刻度读数的500应作5来读数。即缩小100倍。如果表针指在300刻度处，则读为3V。除了电阻档外，量程开关所有档均按此方法读测量结果。

万用表的使用方法

1.测量电压：测量电压(或电流)时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险;如果用大量程去测量小电压，那么指针偏转太小，无法读数。量程的选择应尽量使指针偏转到满刻度的2/3左右。在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。一般测量电压时，要把电表表笔并接在被测电路上。
