机械制图练习1

  • 格式：pdf
  • 大小：383.22 KB
  • 文档页数：6

机械制图练习（一）班级：学号：姓名：一、填空题1.基本几何体可分为体和体。2.圆柱体是由、顶面和底面组成。3.圆锥体的表面是由和所围成。4．空间互相平行的线段，在同一轴测投影中一定，与直角坐标轴平行的线段，其轴测投影

必与相应的平行。

5.正等轴测图的轴间角分别为，轴向伸缩系数为。

6．由平面截切立体所形成的表面交线叫。两立体相互贯穿时的表面交线称为。

7．尺寸应注在表达形体特征的视图上，并尽量避免注在上。

8.读组合体三视图的方法有，。

9.组合体的尺寸有、、三种。

二、判断题1．（）截交线是截平面与基本体的共有线。2．（）棱锥被与其底面平行的平面所截，其断面形状是与底面相似的。3．（）平面截圆球所产生的截交线只有一种形状，即平面曲线圆。4．（）当截平面平行于圆柱轴线截切圆柱时，所形成截交线形状为矩形。5．（）当截平面平行于圆锥轴线截切圆锥时，所形成截交线形状为双曲线。

三、选择题

已知物体的正面、水平投影，请选择正确的侧面投影。1．（）

2．（）3．（）

4.（）

5.（）(1)根据主俯视图，选择正确的左视图。

2、1、

c( )a( )b( )d( )e( )f( )

b( )a( )e( )c( )d( )f( )

3、

a( )b( )c( )d( )e( )f( )

4、

6.（）

四、补画截交线

1.2.

3.

4.

五、补画相贯线

1.2.

3.4.

六、根据轴测图，补画视图1.2.

七、补全缺漏的尺寸（按比例1:1量取，取整数）1.2.八、组合体分析

1.圆筒和底板，在的上面。

2.支板与后支板，在的后面。

3.支板与后支板，在的左面。

4.A与B两处因为是而线框不画封闭。

5.圆筒的定形尺寸为、和。

6.底板的长为，宽为，高为。

7.物体的底面是度方向的尺寸标准。

8.物体的左侧面是度方向的尺寸标准。

9.圆筒的高度方向定位尺寸是，宽度方向定位尺寸是，长度方向定位尺寸是。

10.底板上长腰圆孔的定位尺寸是和。

合集下载

11大一机械制图练习题(一)

11大一机械制图练习题(一)

1第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度

●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

2第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接

1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作

出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：

①求作水平半径ON的中点M；

②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E

④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

35、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影

1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，

点D在H面上，点E在投影轴上，补全诸的两面

投影。

●根据点的两面投影的投影规律、空间点的直角

坐标与其三个投影的关系及两点的相对位置做

题。

43、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、

15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与

投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：

A（25，15，20）

B（20，10，15）

C（35，30，32）

D（42，12，12）

5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。（由不为0的坐

标差决定，坐标值大者为可见；小者为不可见。）

机械制图试题及答案,机械制图习题及答案[1]

机械制图试题及答案,机械制图习题及答案[1]

第 页 共 14页 1 徐州师范大学试卷(3)

机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程

班级 姓名 学号 得分

题 号 一 二 三 四

五 六 七 八 九

总分

得 分

阅卷人

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)

二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)

第 页 共 14页 2 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)

1.

2.

第 页 共 14页 3 四、在指定位置将主视图画成剖视图。(12分)

五、补画视图中的缺线。(12分)

第 页 共 14页 4 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)

七、在指定位置画出剖面图(键槽深为3mm)。(8分)

第 页 共 14页 5 八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)

九、读零件图，并回答问题。(18分)

1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

5．画出左视图的外形。

6.说明符号 的含义。

徐州师范大学试卷(3) 答案

机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程

班级 姓名 学号 得分

题 号 一 二 三 四 五 六 七 八 九 总分

得 分

阅卷人

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分) 6.3

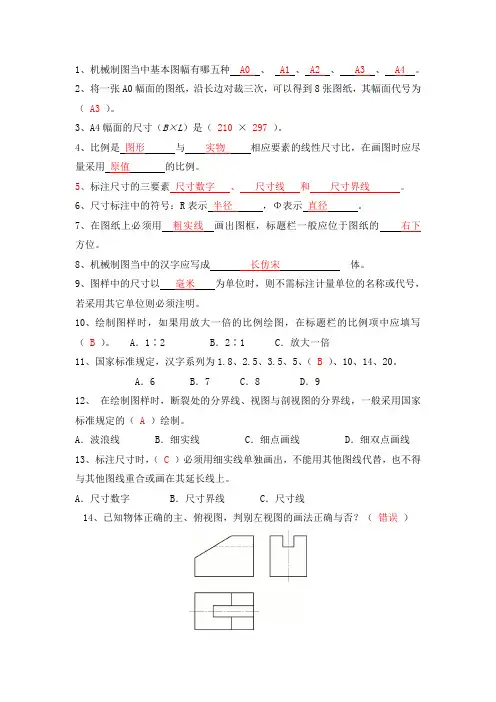

机械制图形成性练习1

机械制图形成性练习1

1、机械制图当中基本图幅有哪五种 A0 、

A1

、

A2

、

A3

、 A4 。

2、将一张A0幅面的图纸，沿长边对裁三次，可以得到8张图纸，其幅面代号为（ A3 ）。

3、A4幅面的尺寸（B×L）是（ 210 × 297 ）。

4、比例是 图形 与 实物 相应要素的线性尺寸比，在画图时应尽量采用 原值 的比例。

5、标注尺寸的三要素 尺寸数字 、 尺寸线 和 尺寸界线 。

6、尺寸标注中的符号：R表示 半径 ，Φ表示 直径 。

7、在图纸上必须用 粗实线 画出图框，标题栏一般应位于图纸的 右下

方位。

8、机械制图当中的汉字应写成 长仿宋 体。

9、图样中的尺寸以 毫米 为单位时，则不需标注计量单位的名称或代号，若采用其它单位则必须注明。

10、绘制图样时，如果用放大一倍的比例绘图，在标题栏的比例项中应填写（ B ）。 A．1∶2 B．2∶1 C．放大一倍

11、国家标准规定，汉字系列为1.8、2.5、3.5、5、（ B ）、10、14、20。

A．6 B．7 C．8 D．9

12、 在绘制图样时，断裂处的分界线、视图与剖视图的分界线，一般采用国家标准规定的（ A ）绘制。

A．波浪线 B．细实线 C．细点画线 D．细双点画线

13、标注尺寸时，（ C ）必须用细实线单独画出，不能用其他图线代替，也不得与其他图线重合或画在其延长线上。

A．尺寸数字 B．尺寸界线 C．尺寸线

14、已知物体正确的主、俯视图，判别左视图的画法正确与否？（ 错误 ） 15、补画俯视图中缺漏的图线。

16、按立体图作诸点的两面投影图。

17、已知两视图补画第三视图。

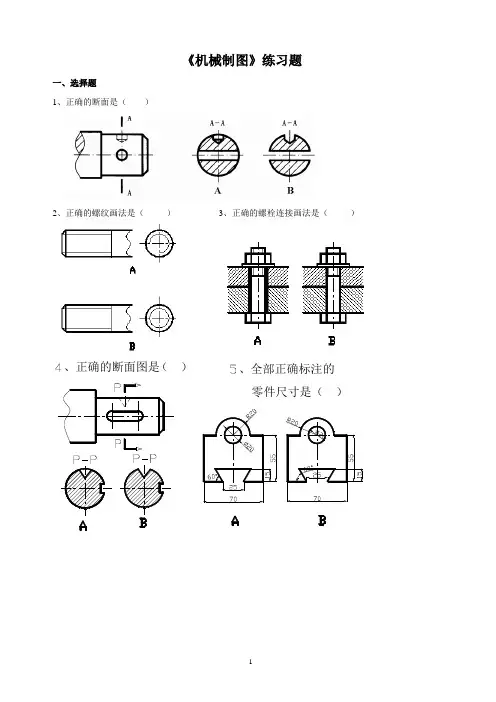

《机械制图》练习题1

《机械制图》练习题1

1 《机械制图》练习题

一、选择题

1、正确的断面是（ ）

2、正确的螺纹画法是（ ） 3、正确的螺栓连接画法是（ ）

、正确的断面图是（ ）、全部正确标注的零件尺寸是（ ） 2 6、正确的局部剖视图是（ ）、内外螺纹连接画法正确的是（ ）

8、指出图中正确的画法（

）

9、避免钻孔偏斜和钻头折断，下列结构不合理的是()

10、考虑测量方便下列尺寸标注合理的是（

）

11下图是圆柱外螺纹的四种左视图，你认为正确的（ ）

12、在视图下方的断面图中选出正确的断面图形（ ） 3

13、去材料方法获得的表面粗糙度用（ ）表示。

14、最大极限尺寸减最小极限尺寸所得的代数差为（ ）

A， 上偏差 B，下偏差， C ，公差

15、齿轮的齿顶线用（ ）线绘制。

Ａ，粗实线 Ｂ，细实线 Ｃ，虚线 Ｄ，点划线

16、滚动轴承6207的内径是（ ）mm。

Ａ，35 Ｂ，7 Ｃ，20

17、孔的公差带在轴的公差带之上为（ ）配合。

A，过渡 B，过盈 C，间隙

18、下列不属于标准件的是（ ）

Ａ，键、销 Ｂ，轴承 Ｃ，齿轮 Ｄ，螺纹

19、外螺纹牙顶用（ ）线表示。

Ａ，粗实线 Ｂ，细实线 Ｃ，点划线

四、读图

（一）读零件图，回答后面的问题。

其余 技术要求、热处理224-250。、各轴肩处过渡圆角。轴制图审核比例数量材料 4

1、零件名称： ，材料： ，比例： 。

2、轴上两个键槽的宽度分别为 及 ，深度分别为 及 。

3、 尺寸025.0035的基本尺寸为 ，最大极限尺寸为 ，最小极限尺寸为 ，上偏差为
