公路工程机械施工方案

辛柴路天津大道跨线桥辅道工程

施 工 组 织 设 计

2011年7月

2 第一章 工程概况

工程基本情况：

辛柴公路天津大道跨线桥辅道工程位于津南区辛庄镇工业内,路线起点:辛柴路天津大道跨线桥南侧引路起点(桩号:K0+000),路线终点：规划天津大道南侧辅道（天津大道以南，桩号K0+210）,道路全长0.21km。

技术标准：

道路等级：城市次干路（II）

设计年限：沥青路面15年

设计车速：30km/h

标准轴载：BZZ-100KN

沥青路面设计弯沉值：21.6（1/100mm）

路线平面设计

全线按城市次干路II设计，位于天津大道跨线桥与小区、工厂围墙之间。

路线纵断面设计

按照规划辅道路面设计高基本与辛柴路持平；同时结合现状地下水位进行纵断设计，设计路基标高采用道路中心线设计标高。

横断面设计

两侧辅道均为一块板断面，路面内侧与跨线桥引路护坡下坡脚之间设安全带，路面外侧设人行道，路面采用单向坡，坡向外侧。

辅道主线断面：1米安全带+7米路面+3.25米人行道，路基全宽11.25米。

辅道连接线断面：1米人行道+7米路面+1米年行道，路基全款9米.

路面结构为（自上而下）：

根据设计标高依次铺筑4cm细粒式沥青混凝土（AC-13）+6cm中粒式沥青混凝土（AC-20）+乳化沥青下封层+2×18cm石灰粉煤灰级配碎石（8:12:80）+15cm石灰土（12%）+15cm石灰土（10%），结构层厚度76cm。

排水工程

具体施工位置及方案由业主确定。

3 第二章 施工准备计划

施工现场准备

（一）现有道路的保护

1、进场后，立即勘查现场，着手对工地施工区域地点和场内临时道路修筑。

3、进场后立即对施工范围进行边界测量，避免与地方产生边界纠纷，提前做好施工区内的排水工作，防止淤塞当地的排涝、灌溉沟渠。

4、进场后对场内现有道路进行必要的维护，以满足机械的行使要求。

公路工程施工方案

一、编制依据

1、XX至XX公路改建工程施工设计文件

2、公路工程质量检验评定标准（JTGF80/1-2004）

3、XX至XX公路改建工程X合同段实施性实施工组织设计

二、施工准备

1、材料准备

水泥、砂、碎石均已备齐并运达施工现场

2、人员准备

技术工：4人；管理：8人；民工：60人

3、机具准备

强制式搅拌机2台、洒水车2台、振动棒6根、振动梁2台、其他相应小设备

三、施工方案

（一）施工步骤

1、施工放样 在检验合格的基层上放样，恢复中线，直线段第15m-20m设一桩，平曲线每10m-15m设一桩，并在路缘带上记桩进行水平测量，在中线和路缘带上用明显标记标出基层的设计高，并对基层表面上的浮土杂物予以清除，并进行必要的修整。

2、拌和、运输

混凝土采用强制式搅拌机机拌和。拌和时，掌握拌和时间，混合料的含水量均匀，并较最佳含水量大1%以减少运输过程中的集料离析现象。混凝土混合料的运输，采用自卸汽车，运输过程中，不漏浆，并防止离析。

3、模板安装

模板采用钢模板，板连接牢固、紧密，在整个长度上应紧贴在基层上，不允许漏浆，并按要求的坡度和线型安设。混合料摊铺前对模板进行全面检查，并经监理工程师认可。

4、摊铺

混凝土混合料用人工摊铺，在整个宽度上连续进行。中途如因停工，设施工缝。混凝土板一次摊铺，铺筑厚度高出设计高程约5cm，人工摊铺时，严禁抛掷搂耙，以防离折，先用插入式振捣器振捣，后用平板式振捣器振捣。再用手牵振动梁振实、整平至少两遍。振动棒的移动间距不大于其作用半径的1.5倍，其至模板的距离应不大于振动棒作用半径的0.5倍，并避免磁撞模板和钢筋。对混合料的振捣，每一位置的持续时间，以混合料停止下沉，不再冒气泡并泛出砂浆为准，不宜过振。振捣时铺以人工找平，并随时检查模板有无下沉、变形或松动。表面整平时，选用较细的碎石混合料，严禁用纯砂浆找平。

5、抹面及刻纹

先用一批工人进行第一次抹面，待混凝土表面无泌水再作第二次抹面，在抹面施工过程中随时检查其平整度，不合格的立即进行处理。在混凝土达到一定强度后，方可进行刻纹。

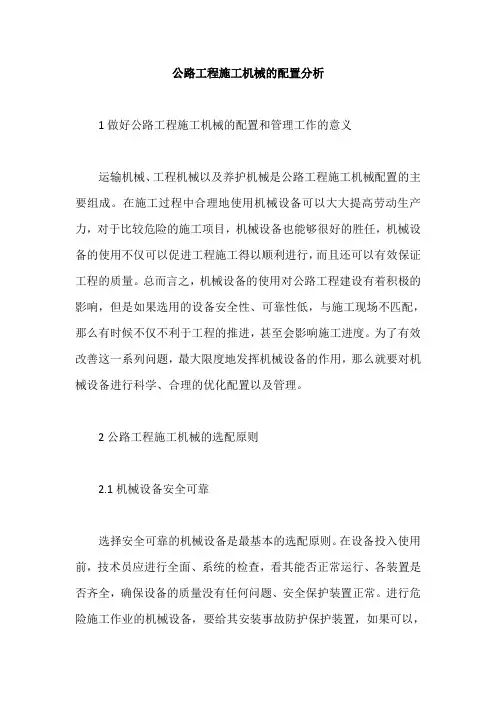

公路工程施工机械的配置分析

1做好公路工程施工机械的配置和管理工作的意义

运输机械、工程机械以及养护机械是公路工程施工机械配置的主要组成。在施工过程中合理地使用机械设备可以大大提高劳动生产力，对于比较危险的施工项目，机械设备也能够很好的胜任，机械设备的使用不仅可以促进工程施工得以顺利进行，而且还可以有效保证工程的质量。总而言之，机械设备的使用对公路工程建设有着积极的影响，但是如果选用的设备安全性、可靠性低，与施工现场不匹配，那么有时候不仅不利于工程的推进，甚至会影响施工进度。为了有效改善这一系列问题，最大限度地发挥机械设备的作用，那么就要对机械设备进行科学、合理的优化配置以及管理。

2公路工程施工机械的选配原则

2.1机械设备安全可靠

选择安全可靠的机械设备是最基本的选配原则。在设备投入使用前，技术员应进行全面、系统的检查，看其能否正常运行、各装置是否齐全，确保设备的质量没有任何问题、安全保护装置正常。进行危险施工作业的机械设备，要给其安装事故防护保护装置，如果可以，尽量实现人工遥控。

2.2机械设备技术先进成熟

有些设备刚研发出来，还未进行严格的安全性能测试，且技术人员对其的掌握程度不高就开始投入使用，那么这会给工程施工带来极大的安全隐患。所以，在选用先进设备时，一定确保其先进技术的成熟性，这样才能保证设备性能的稳定性和可靠性，同时，设备出现故障时可以及时排除。

2.3与施工现场具有较好的适应性

在选用设备时并不是机械化程度越高越好，同时还要考虑设备与施工现场的适应性。比如，有些地方施工场地狭窄，如果选用大型的机械设备，由于场地的限制，无法展开施工。所以在选择机械设备时，要充分考虑施工内容、场地的作业环境、当地的气候情况、运输距离等等。

3公路工程机械设备配置管理方法

3.1按照公路工程施工作业内容配置施工机械

根据工程的施工内容选择相应的机械设备是设备选配的基本方法[3]。公路工程包括路基工程、桥梁工程、路面工程、涵洞工程等等，对于不同的工程项目，需要的机械设备也是不一样的。比如，路基工程的施工内容主要有填筑路基、开挖路堑、短距离运土、修刷边坡等，那么需要的机械设备有铲运机、挖掘机、推土机、平地机、装载机等;而桥梁工程的施工内容有勘测、架桥膺架、打桩、拼装施工便桥等，那么需要的机械设备有经纬仪、测距仪、打桩机、架桥机、万能杆件、贝雷梁等;需要进行爆破施工作业的话，就需要配置凿岩机、空气压缩机等。由此可见，不同的工程内容所需要的机械设备会有很大不同，因此施工单位要科学选择机械设备，这样可以避免因设备的缺乏而导致工程施工无法顺利推进，同时还可以有效避免设备的浪费情况。

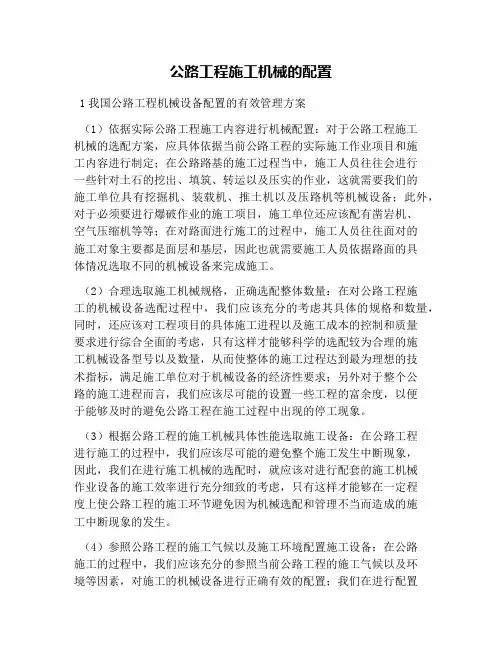

公路工程施工机械的配置

1我国公路工程机械设备配置的有效管理方案

（1）依据实际公路工程施工内容进行机械配置：对于公路工程施工机械的选配方案，应具体依据当前公路工程的实际施工作业项目和施工内容进行制定；在公路路基的施工过程当中，施工人员往往会进行一些针对土石的挖出、填筑、转运以及压实的作业，这就需要我们的施工单位具有挖掘机、装载机、推土机以及压路机等机械设备；此外，对于必须要进行爆破作业的施工项目，施工单位还应该配有凿岩机、空气压缩机等等；在对路面进行施工的过程中，施工人员往往面对的施工对象主要都是面层和基层，因此也就需要施工人员依据路面的具体情况选取不同的机械设备来完成施工。

（2）合理选取施工机械规格，正确选配整体数量：在对公路工程施工的机械设备选配过程中，我们应该充分的考虑其具体的规格和数量，同时，还应该对工程项目的具体施工进程以及施工成本的控制和质量要求进行综合全面的考虑，只有这样才能够科学的选配较为合理的施工机械设备型号以及数量，从而使整体的施工过程达到最为理想的技术指标，满足施工单位对于机械设备的经济性要求；另外对于整个公路的施工进程而言，我们应该尽可能的设置一些工程的富余度，以便于能够及时的避免公路工程在施工过程中出现的停工现象。

（3）根据公路工程的施工机械具体性能选取施工设备：在公路工程进行施工的过程中，我们应该尽可能的避免整个施工发生中断现象，因此，我们在进行施工机械的选配时，就应该对进行配套的施工机械作业设备的施工效率进行充分细致的考虑，只有这样才能够在一定程度上使公路工程的施工环节避免因为机械选配和管理不当而造成的施工中断现象的发生。

（4）参照公路工程的施工气候以及施工环境配置施工设备：在公路施工的过程中，我们应该充分的参照当前公路工程的施工气候以及环境等因素，对施工的机械设备进行正确有效的配置；我们在进行配置之前，应该对该地区的施工环境因素，比如雨水、潮湿、泥泞等地区性的因素进行具体的调查与分析，这主要是因为，轮式的工程施工机械设备，在这些地段进行施工，往往会便得难以前进和作业，因此在对施工地段进行调查后，如果发现当前的施工地点存在着以上的地形因素，就应该对施工机械的行进设备进行及时的更换，将轮式改为履带式，这样才能够确保其有效的完成针对该地段的作业与施工。
