雨污水管道施工技术交底 (模板)

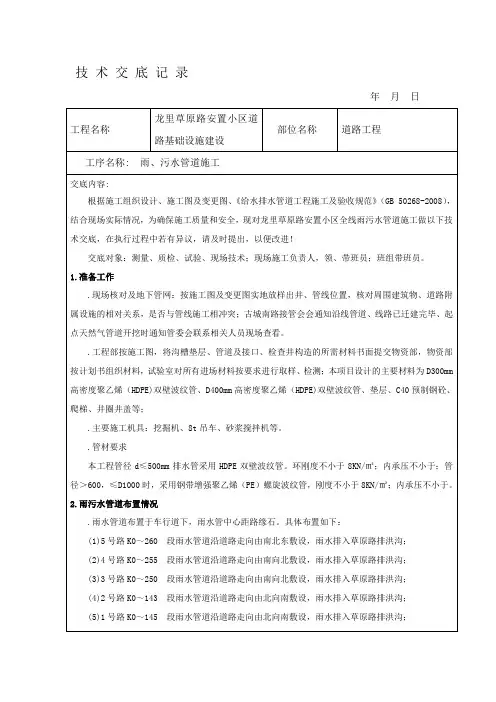

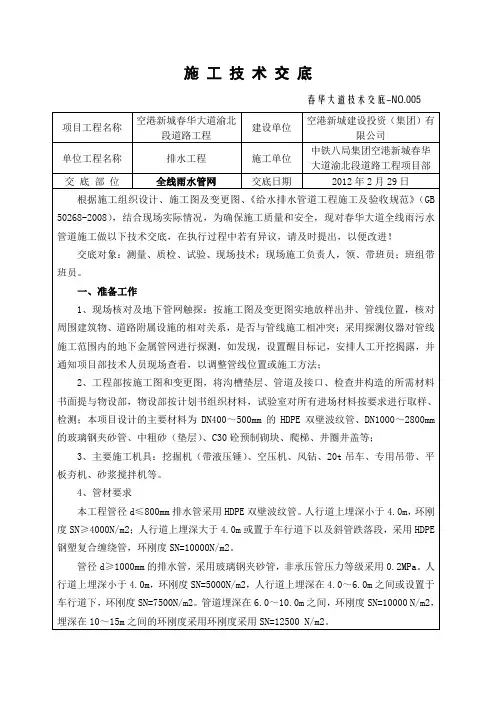

技 术 交 底 记 录

编号：

工程名称 xxxxxx项目

技术交底项目或工序名称 雨污水管道施工

技术交底时间

技术交底内容：

一、管道施工测量

1、平面位置测设

工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果在报送监理审核签认后方可使用。管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用木桩标定。管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线每隔50m钉一个木桩。

根据管线的起点和各沟槽的挖土中心线，每20m测设一点，中心线的投点容差为±10mm，撒灰线标明开挖边界。在测设中线时同时定出井位等附属结构的位置。

2、标高测设

高差不大时采用DS3级水准仪，测量时往返各一次，取闭合差≤12/L ，L为往返测量水准线路长度（m），高程值应精确到1mm。

根据需要沿施工范围加密测设临时水准点，临时水准点设置在相对稳定的位置，沿线平均每隔100m设置一个。

临时水准点设置后，要统一编号，在图纸上标明，经复核无误方可使用。并根据施工进度定期复测，每周一次，如有损坏、丢失，及时补设。

二、管道沟槽开挖

1、工艺流程：管道沟槽开挖→基槽底清理→检验土质→分段夯实→取土试验→修整找平→验收。

2、开挖坑槽前，向挖掘机司机详细交底，交底内容包括挖槽断面、堆土位置，及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖根据超挖深度，超挖部分按监理工程师同意的材料回填，并夯压密实。

3、采用人工、挖掘机开槽，人工配合机械安管。管道施工区域采用放坡开挖，放坡系数根据设计图纸和现场实际情况确定，初步定为1:1；若遇软弱土层可采取放坡加压砂包的支护方式。

4、管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖土方堆于坑槽外侧，同时组织散体物料运输车外运土方，堆土坡脚距坡顶2.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。机械开挖至沟槽底20cm停止挖掘，改为人工清底，防止基底扰动。

5、管沟开挖时，现场安全员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，立即停止开挖，并通知监理工程师协同处理。

6、沟槽开挖至设计深度，立即通知监理、设计进行验槽，地基承载力特征值不小于设计要求。遇膨胀土基槽，按设计要求进行换填。 7、验槽合格后，立即进行原土夯实。土垫层采用蛙式打夯机、振动夯土机分段夯实，边角和局部盲区用石夯或木夯打夯密实。

8、根据轻型击实试验确定的最大干密度，土垫层夯实后要进行取土试验，压实度要符合设计和规范要求：

沟槽底部密实度要求

槽内部位 密实度（%） 回填土质

超挖部分 93 砂石料或最大粒径小于40mm级配碎石

管道基础 管道基础 90 中砂、粗砂

支承角2α+30° 93 中砂、粗砂

9、测量

基层按设计标高填筑完成后，进行平整、测量，每10m设一桩，进行水平标高测量，计算平整高度，使表面光洁无浮土。

三、管道基础施工

根据设计图纸要求，雨、污水管为II级钢筋混凝土承插口管，根据管道埋设深度，分别采用90°～180°砂石基础。

施工工艺：铺设前将基底表面浮土、淤泥、杂物清除干净，原有地基进行平整夯实，砂石基础分层铺设，接头处设台阶形搭接，每层错开0.5-1m，分层压实，振夯压要作到交叉重叠1/3，防止漏振、漏压。

砂石基础：按管道的结构尺寸，测量放样出基础面宽度和标高，按基础面标高挂线，分层回填、分层找平，用打夯机分层夯击密实，做好基础验收记录。

四、管道安管

1、基础验收合格后，进行管道安装，安装顺序为：管座基础验收→下管→找平连接→检查井→回填。

2、基础验收合格后即可开始管道的安装。复测基础面标高符合设计规范要求后，在基础面上测量放样，测放出检查井的中心点及管道中线，根据检查井中心点及管道中线挂设管道边线，利用边线来控制管道的走向和高程。控制管道的顺直度可以采用挂边线的方法也可以使用全站仪配合水平尺的方法来保证管道顺直。控制管道的高程可以使用水准仪配合塔尺的方法来量测管外顶高程，管外顶高程要推算准确，注意坡向。

3、管节及管件的规格、性能符合国家相关标准规定和设计、规范要求。管材内、外壁应光滑、平整、无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷，管节不得有异向弯曲，端口应平整。管材在沿线分别堆放，运管车辆将运到指定位置的每节管安放稳固。机械下管、稳管。安管时逐节测量高程和管道中心线，管内底高程允许偏差（±10mm）。

4、根据设计要求，管道采用砂石基础，铺设前先对槽底进行检查，槽底高程及槽宽须符合设计、规范要求,且不得有积水和软泥，管下部两侧腋角部分砂石必须回填密实，密实度≧0.93。施工中合理控制预沉量，管道预沉量为10mm。

5、施工过程中管内必须确保无水，防止沟槽进水造成管道上浮。

6、下管前要清理沟内杂物。先将承口（或插口）的内（或外）工作面清理干净，套上橡胶圈，检验胶圈是否配合完好,并涂上润滑剂，将插口端的中心对准承插口的中心轴线就位，下管及安装从下游向上游进行。

7、吊车下管前先勘查进出通道和吊放场地是否坚实，吊臂能否伸到沟中线，转臂有无阻碍。吊管工具，包括吊管钢丝绳（或软绳）及专用吊钩、卡环等，使用前专门检查及校核是否符合安全规定。捆扎管子找好重心点，务使起吊平稳。下管时，专人指挥，有明确、统一的指挥信号。放管时下降速度均匀，到达沟底时低速轻放。下管后，将渠管排好，然后对线校正。校正时平口管和榫口管留1cm管头缝，并注意管内流水位是否相平，不相平时垫平。全井段管子移正垫平后，在管底两旁用石子楔稳不使其滚动。凡同一井段的管道，因工作条件而需分段作业时，严格控制中线和标高，每次续装时必须校核中线和标高，并和已装管段取直取顺。

8、自下游开始装管时，检查井应使管外径两端刚与井内壁接触为止，管顶部突入井内部分可不凿去，而装到上游井时，若管长不适合，亦以伸入到管外径两侧能接触井内壁为止，超长部份截除，其余不须凿去。管道稳定后，再复核一次流水高程，符合设计标高后才进行接口工作，接口橡胶圈接口。

五、检查井施工

1、施工准备

（1）检查井基坑与管道施工一同开挖到设计深度，与管道基底一同验收，地基承载力符合设计要求。

（2）选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。拌制混凝土，浇筑检查井基础垫层。

2、检查井砌筑

（1）流槽与检查井壁同时砌筑。表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。

（2）砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖之间灰缝保持1cm。

（3）与检查井接连的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。

（4）砂浆拌合均匀，保证砌筑砖含水量为10～15%，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。如井身不能一次砌完，在二次砌筑时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。

（5）砖砌圆形检查井时，随时检测直径尺寸。砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝严实。

（6）检查井接入圆管的管口与井内壁平齐，当接入管径大于300mm时，砌砖圈加固。管子穿越井室壁或井底，留有30～50mm的环缝，用油麻-水泥砂浆或粘土填塞并捣实。砌筑管周围砖时砂浆内加入膨胀剂，以防止管道和砖之间接触不好产生漏水现象。

（7）砌筑井内踏步时，随砌随安，位置正确。踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。

3、检查井周围回填：

检查井周围80cm范围内采用砂砾石回填，从井底至顶。回填时分层对称回填、夯实，满足压实度要求。道路范围内检查井井盖面与设计路面平，位于绿化带内的检查井井盖面高出地面150cm。

六、沟槽回填

沟槽回填严格执行《给水排水管道工程施工及验收规范》（GB50268-2008）规定，并满足设计要求。

沟槽回填土质、密实度要求

槽内部位 密实度（%） 回填土质

管道两侧 93

中砂、粗砂、碎石屑或最大粒小于40mm级配碎石 管顶以上0.5m范围 管道两侧 90

管顶上部 87

管顶0.5m以上 与道路密实度要求一致 原土

1、填土前检验土料含水量是否在控制范围内。当含水量过大采取翻松、晾干，风干掺入干土等措施，防止出现橡皮土，如土料过干，则预先洒水润湿。

2、操作要求：

① 沟槽回填土，必须确保构筑物的安全，管道及检查井等不位移，不破坏，接口及套环不受破坏。

② 回填料分层摊铺和分层夯实，每层铺土厚度和压实遍数，根据土质、压实系数和机械性能确定。一般铺土厚度小于压实机械压实的作用深度，使土方压实而机械的功耗最少，通常根据现场的压实试验确定。

3、管腔及管顶50cm范围内填土：

管顶50cm以下采用人工回填，立式打夯机或内燃夯夯实，每层的虚铺厚度不大于20cm。沟槽两侧同时回填，两侧高差不得超过30cm。

4、管顶50cm以上部位的填土：

① 管顶50cm以上，回填原土，蛙式打夯机或内燃夯夯实。管顶以上填土夯实高度达1.5m以上，方可使用碾压机械。用机械推土，压路机压实的部分，每层的虚铺厚度不大于30cm，每个回填段长度不大于50m，且避开井室部位，接茬部分必须留茬做成台阶，台阶宽度大于1m。

② 填方从最低处开始，从下而上整个宽度水平分层均匀铺填土料和压实。填方开始时，先将底层土压实，然后再全面填筑。

③ 非同时进行的两个回填土段的搭接处，不得形成陡坎，应随铺土将夯实层留成阶梯状，阶梯的长度大于高度的二倍。

技术交底人：

接受技术交底人：
