港口视频监控系统解决方案

远程视频监控系统解决方案

一、系统结构阐述

1 系统拓扑图

2 监控点的布置

根据项目实际监控需求，摄像机采用均采用540线高清晰模拟摄像机，其中半球型摄像机3台，安装在一楼前台（1台）和二楼通道（2台）；其余为红外枪型摄像机25台，可在夜间清晰看到图像。

在文控中心放置两台16路硬盘录像机NSUV-6816CS,负责接入办公室、车间及保安室的摄像机，对前端摄像机的图像进行存储；在宿舍区保安室安装一台4路硬盘录像机NSUV-6104E，对前端摄像机的图像进行存储，并通过光纤连接到文控中心。

3 监控中心

监控中心布置如下： 中心放置一台管理服务器装NSUV-VMS-E平台软件，对所有的监控点进行管理、录像，以及对远程访问用户进行转发，监控中心不对图像进行存储。

并在管理服务器上安装客户端软件，可以访问前端的任意一台摄像机，每台显示器也就可以任意以多画面显示所有的监控点。

备注：平台软件可以安装在原工控机上，也可另外购买PC。

4 视频存储

根据此项目实际需求，采用前端存储的模式，即将前端视频码流存储在硬盘录像机内，由前端设备直接进行录像资料存储。

宿舍保安室：

视频码率一天的存储容量（G）天数路数所需的容量（G）512k5.4303486 需要配置486G的有效容量，硬盘录像机中安装1块500G的SATA可以满足需求。

办公室、保安室、厂区：

视频码率一天的存储容量（G）天数路数所需的容量（G）512k5.430254050 需要配置4050G的有效容量，每台硬盘录像机中安装2块1TB的SATA可以满足需求。

二、业务功能

1 图像浏览与控制

系统视频编码采用先进的H.264视频编解码标准，提供网络远程实时视频图像浏览和控制，并可通过客户端PC对视频编码速率、清晰度、关键帧间隔等参数进行设置，以实现良好的图像效果。

 最大支持16路画面显示；

 支持1、4、9、16类型的等分画面显示；  支持4、6、8、10、12、16类型的非等分画面显示；

工厂视频监控系统解决方案

工厂视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过高清摄像机及其辅助设备（镜头等）直接观看大型工厂各个厂区的情况，一目了然，同时它可以把被工厂的图像全部或部分的记录下来，这样就为日后对突发事件的处

关键词：工厂监控方案

一、前言

工厂视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过高清摄像机及其辅助设备（镜头等）直接观看工厂的情况，一目了然，同时它可以把被工厂的图像全部或部分的记录下来，这样就为日后对突发事件的处理提供了方便条件及重要依据，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响 。

二、项目需求

随着现代化企业制度在我国的普及和深化发展，工厂信息化建设不断深入，各工厂都加快了信息网络平台的建设；工厂正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。

传统的工厂周界安全防范系统是建立高高的围墙,铁栅栏等,如果有非法入侵无法及时发现和处理，那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现, 为了更好的保护财产及工厂的安全, 根据客户实际的监控需要，一般都会在工厂周边、大门、办公楼、生产车间、仓库等重点部位安装摄像机。监控系统将本地视频图像监控,远程实时监控,云台镜头控制,等有机结合起来，构成一整套新一代网络视频集中监控管理系统，同时监控主机自动将报警画面纪录,做到及时处理,提高了工厂保卫人员的工作效率并能及时处理警情，能有效的保护工厂财产和工作人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个工厂的安全。

本套监控系统主要监看办公楼财务室，工厂车间和工厂仓库，采用网络硬盘录像机进行本地监控，存储并通过局域网将视频信号传输到办公楼各个主要领导办公室显示。

视频监控系统解决方案

系统概述

系统方案采用全网络传输、数字化存储、集中控制及显示，主要由前端摄像机设备、视频显示设备、控制键盘、视频存储设备、相关应用软件以及其它传输、辅助类设备组成。系统具有可扩展和开放性，以方便未来的扩展和与其他系统的集成。视频监控系统最直接、最主要的作用就是使管理人员能远程实时掌握办公场所内各重要区域发生的情况，保障监管区域内部人员及财产的安全。

系统组成

本方案的视频监控系统采用全网络架构，基于现今高速的网络通讯技术，将前端的视频监控信号传送到后端，进行存储、显示。视频监控系统硬件组成架构如下图所示：

视频监控网络架构

1) 前端部分 OLTONU光纤收发器ONU监控中心核心交换机LCD/LED图例光纤网线视频线前端子系统分光器网络键盘监控管理终端视频综合平台中心存储CVR/云存储（标准云、微视云）“深眸”行为分析相机球型鹰眼全景摄像机接入交换机LAN光纤收发器常规视频监控大场景全景监控智能：人群、行为热成像单光谱筒机热成像双光谱球机热成像防盗、防火碗型鹰眼星光球机黑光球机室外pTZ筒机电梯半球中心管理服务器“深眸”客流相机接入交换机 前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。

2) 传输网络部分

前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。

3) 监控中心部分

监控中心可采用CVR或视频云存储等主流存储模式对高清视频图像进行存储，特殊场景也可以采用NVR方式，解决数据落地问题，用户根据实际需要选择不同的存储方式。另外，监控中心配置视频综合平台，完成视频的解码、拼接，通过部署大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

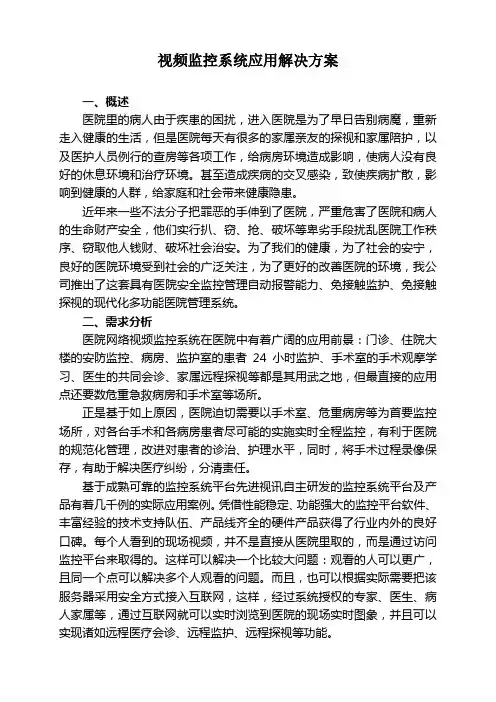

视频监控系统应用解决方案

一、概述

医院里的病人由于疾患的困扰，进入医院是为了早日告别病魔，重新走入健康的生活，但是医院每天有很多的家属亲友的探视和家属陪护，以及医护人员例行的查房等各项工作，给病房环境造成影响，使病人没有良好的休息环境和治疗环境。甚至造成疾病的交叉感染，致使疾病扩散，影响到健康的人群，给家庭和社会带来健康隐患。

近年来一些不法分子把罪恶的手伸到了医院，严重危害了医院和病人的生命财产安全，他们实行扒、窃、抢、破坏等卑劣手段扰乱医院工作秩序、窃取他人钱财、破坏社会治安。为了我们的健康，为了社会的安宁，良好的医院环境受到社会的广泛关注，为了更好的改善医院的环境，我公司推出了这套具有医院安全监控管理自动报警能力、免接触监护、免接触探视的现代化多功能医院管理系统。

二、需求分析

医院网络视频监控系统在医院中有着广阔的应用前景：门诊、住院大楼的安防监控、病房、监护室的患者 24小时监护、手术室的手术观摩学习、医生的共同会诊、家属远程探视等都是其用武之地，但最直接的应用点还要数危重急救病房和手术室等场所。

正是基于如上原因，医院迫切需要以手术室、危重病房等为首要监控场所，对各台手术和各病房患者尽可能的实施实时全程监控，有利于医院的规范化管理，改进对患者的诊治、护理水平，同时，将手术过程录像保存，有助于解决医疗纠纷，分清责任。

基于成熟可靠的监控系统平台先进视讯自主研发的监控系统平台及产品有着几千例的实际应用案例。凭借性能稳定、功能强大的监控平台软件、丰富经验的技术支持队伍、产品线齐全的硬件产品获得了行业内外的良好口碑。每个人看到的现场视频，并不是直接从医院里取的，而是通过访问监控平台来取得的。这样可以解决一个比较大问题：观看的人可以更广，且同一个点可以解决多个人观看的问题。而且，也可以根据实际需要把该服务器采用安全方式接入互联网，这样，经过系统授权的专家、医生、病人家属等，通过互联网就可以实时浏览到医院的现场实时图象，并且可以实现诸如远程医疗会诊、远程监护、远程探视等功能。 三、系统组成
