沥青针入度实验的原理
沥青针入度实验是一种常用于确定沥青材料的针入度的方法。其原理基于沥青材料的流动性和粘度。
在实验中，需要准备一个标准的沥青针入度仪设备。首先，将沥青样品加热至一定温度，使其达到流动状态。然后，将试样倒入沥青针入度仪的外筒中，待其温度稳定后，再将内筒置于外筒上方。
接下来，调整沥青针的刻度，使其与内筒的刻度相对齐。在实验过程中，沥青针的质量及其与针入度仪的接触面积应保持不变。然后，将针入度仪放置在试样上方，使沥青针自由下降，直至接触到试样表面。
针在试样表面停留一定时间后，取出并测量其下沉的距离，即为针入度。一般来说，沥青针入度值越大，表示沥青材料的粘度越大。
通过进行多组不同温度下的针入度实验，可以确定沥青材料的温度与粘度之间的关系。这有助于评估沥青材料的质量及其适用性，例如用于道路施工中的沥青混合料的设计和质量控制。
需要注意的是，进行沥青针入度实验时，应注意保持环境温度稳定，避免外界因素的干扰。同时，在实验过程中应小心操作，防止误伤。

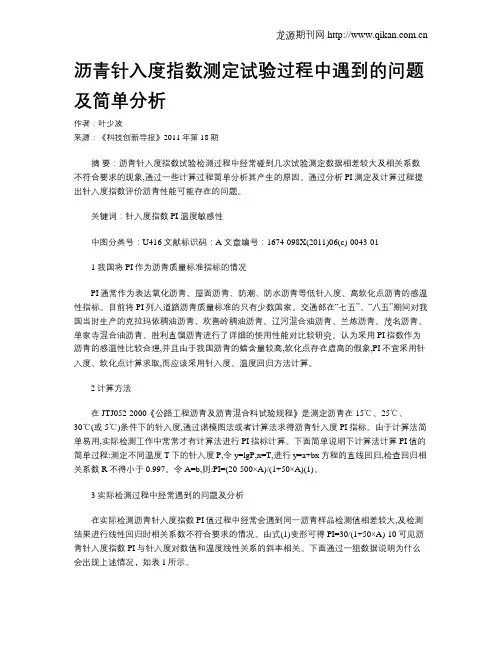

龙源期刊网
沥青针入度指数测定试验过程中遇到的问题及简单分析
作者：叶少波
来源：《科技创新导报》2011年第18期
摘 要：沥青针入度指数试验检测过程中经常碰到几次试验测定数据相差较大及相关系数不符合要求的现象,通过一些计算过程简单分析其产生的原因。通过分析PI测定及计算过程提出针入度指数评价沥青性能可能存在的问题。
关键词：针入度指数PI 温度敏感性
中图分类号：U416 文献标识码：A 文章编号：1674-098X(2011)06(c)-0043-01
1 我国将PI作为沥青质量标准指标的情况
PI通常作为表达氧化沥青、屋面沥青、防潮、防水沥青等低针入度、高软化点沥青的感温性指标。目前将PI列入道路沥青质量标准的只有少数国家。交通部在“七五”、“八五”期间对我国当时生产的克拉玛依稠油沥青、欢喜岭稠油沥青、辽河混合油沥青、兰炼沥青、茂名沥青、单家寺混合油沥青、胜利直馏沥青进行了详细的使用性能对比较研究。认为采用PI指数作为沥青的感温性比较合理,并且由于我国沥青的蜡含量较高,软化点存在虚高的假象,PI不宜采用针入度、软化点计算求取,而应该采用针入度、温度回归方法计算。
2计算方法
在JTJ052-2000《公路工程沥青及沥青混合料试验规程》是测定沥青在15℃、25℃、30℃(或5℃)条件下的针入度,通过诺模图法或者计算法求得沥青针入度PI指标。由于计算法简单易用,实际检测工作中常常才有计算法进行PI指标计算。下面简单说明下计算法计算PI值的简单过程:测定不同温度T下的针入度P,令y=lgP,x=T,进行y=a+bx方程的直线回归,检查回归相关系数R不得小于0.997。令A=b,则:PI=(20-500×A)/(1+50×A)(1)。
3 实际检测过程中经常遇到的问题及分析
土木工程材料实验报告
专业： 组号： 试验日期：
组长： 组员：
实验名称：石油沥青针入度测定
实验目的：针入度是反映沥青粘滞性的指标，测定沥青针入度作为划分沥青牌号的依据。
实验仪器：1、针入度仪
2、标准针、盛样皿、温度计（0-50度、分度 0.5度）。
3、恒温水浴、平底保温皿、砂浴、秒表、金属皿。
实验步骤：1、将预先除去水分的沥青试样防入金属皿，在砂浴上加热熔化，加热温度不得比试样估计的软化点高100度。充分搅拌后，用筛过滤并搅拌至空气泡完全消除为止。
2、将试样注样入盛皿内，其深度不小于300mm。放置于15-30度的空气中冷却1小时，冷却时须注意防止灰尘落入。然后将盛样皿浸入水温为25度左右的水槽中（恒温1小时）槽中水位应高于试样表面25mm以上。
3、调整针入度仪使之水平。将盛样皿取出，置于水温为25度的平底保温皿中，试样表面水层高度不小于10mm。
4、调节标准针，使指针正好与试样表面接触。拉下活动杆，使其下端与连杆顶端相接触，且将刻度盘的指针调零。
5、压下按钮（同时开动秒表），5秒后放松按钮。拉下活动杆与连杆顶端相接触，记录刻度盘的读数，即为刻度盘上的读数，即为该试样的针入度。
6、每一次试样不得重复测试三次。测定前将指针用布（浸有煤油或汽油）擦过，然后用干布擦干。
原始数据与处理结果：
样品名称T(℃)152530样品来源P17.737.053.5检测时间lgP1.24801.56821.7284
项KAlgPenPIAlgPenT800T1.2ΔT数值0.76760.0321.538566.73-21.5188.25lgP=K+AlgPen*Ty=a+bxa=K b=AlgPen针入度指数
y = 0.032x + 0.767R² = 1
1.0000 1.1000 1.2000 1.3000 1.4000 1.5000 1.6000 1.7000 1.8000
101520253035lgP
温度（℃）直线回归计算图
沥青针入度实验仪（SYD-2801E）操作规程
1.将通过加热熔化，脱水，过滤后的沥青试样注入盛样皿中。
2.调剂调平螺丝将仪器调平，将干净的标准针连接头套上标准砝码后装入连接杆并固定。
3.将恒温水浴缸内加水，打开电源开光，使恒温浴温度维持在25±0.1℃。
4.将预备好的试样放置在恒温浴内的三角支架上。
5.然后将测杆下移，使之与针连杆接触，按下置零键，使液晶屏显示为全零。
6.选择适当的时控按钮，启动按钮。待针连杆下落并被锁定后，按下测杆，就可读出实验所得数据。
7.实验完毕，将仪器擦净，用浸有溶剂的棉花将标准针擦净，放入箱中，置于干燥处。
8.同一试样平行实验至少三次，每测试点之间及与盛样皿边缘的距离很多于10mm。
警告：加热管必需置于水中才能接通加热器的工作电源。
仪器发生故障时应当即切断电源，请专业人员进行检修排除故障后方可继续利用，避免发生意外！
全自动沥青软化点实验仪（SYD-2806E）操作规程
1.将黄铜环置于涂有甘油滑石粉隔离剂的玻璃上，将沥青加热溶化后，注入环内，自然冷却30分钟后，用热刀刮去高出环面的多余试样。
2.将铜环放置在中层孔板的相应圆孔上，并套上钢球定位环，插入温度计。将环架置于必然温度的水或甘油中15分钟（水温为5±0.5℃，甘油为32±1℃，软化点在80℃以下用水，大于80℃用甘油）。
3.打开操纵主体后面板上的电源开光，仪器处于预备状态，时刻显示器显示累计开机的时刻，温度显示器显示温度传感器所处位置的实际温度，其他预备工作就绪后，按动“启动”开关，仪器进入测试状态。这时，时刻显示器显示的是实验的相对时刻；温度显示器显示的是当前水的温度值，通过3分钟后，仪器的加热速度应为5±0.5℃min。
4.若是水温在90℃之内，达到试样软化点温度当某一个小球落到下承板处时，再按一次终止键仪器发声表示实验终止。仪器进入结果状态。
5.在结果状态，时刻显示器显示为“××：00”，表示两个样品实验
