沥青针入度计算公式

沥青针入度试验实施细则

一、依据标准：

T0605-1993 《沥青针入度试验》

二、目的与适用范围：

本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留的物的针入度。其标准试验条件温度为25℃，荷重100g，贯入时间5s，以0.1mm计。本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

三、仪器设备：

1、针入度测定仪:指示针贯入深度准确至0.1mm，针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.

2、恒温水槽:控温范围0~99.9℃ 控温精度为0.1℃

3、温度计：测量范围0℃~50℃ 精确至0.1℃

4、烘箱：控温范围0~299℃ 控温精度1℃

5、盛样皿：金属制，圆柱形平底，小盛样皿内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200~350）。

四、试料准备：

1、将沥青按要求加热，方法同沥青软化点实施细则四试验准备；

2、将恒温水槽中注入适量的水，按试验要求将恒温水槽调节到要求的试验温度25℃，并保持稳定。

3、将试样注入盛样皿中，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。盛有试样的盛样皿在15℃-30℃室温中冷却1h~1.5h（小盛样皿），1.5h~2h（大盛样皿）后移入保持规定试验温度（25℃）±0.1℃的恒温水槽中1h～1.5h（小盛样皿）或1.5h～2h（大盛样皿）。

五、试验步骤

1、取出达到恒温的盛样皿，并移入水温控制在试验温度（标准温度为25℃）±0.1℃（可用恒温水槽中的水）的平底玻璃皿中三角支架上，试样表面以上的水层深度不少于10mm。

2、盛有试样的平底玻璃皿置于针入度仪的平台上。慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。拉下刻度盘的拉杆，使之与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。

.

'. 沥青针入度 实验

1 目的与实验范围

本方法适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青镇流后残留物的针入度，以0.1mm计。其标准实验条件为温度25度，荷重100g，贯入时间5s。

针入度指数PI用以描述沥青的温度敏感性，宜在15度、25度、30度等3个或3个以上温度条件系测定针入度后按规定的方法计算得到，若30度时针入度值过大，可采用5度代替。当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的低温抗裂性能。

2 议具于材料技术要求

针入度仪：为提高测试精度，针入度实验宜采用能够自动计时的针入度仪进行测定，要求针和针连杆必须在无明显摩擦下垂直运动，针的贯入深度必须准确0.1mm。针和针连杆组合件总质量为50±0.05g，另附50±0.05g砝码一个，实验时总质量为100±0.05g。仪器应有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。应有针连杆制动按钮，使针连杆可自由下落。针连杆应易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与式样表面接触情况。且对装置的准确性经常效验。当采用其他实验条件.

'. 时，应在实验结果中注明。

标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54~60，表面粗糙度Ra0.2~0.3μm，针及针总质量2.5g±0.05g。针杆上应打印有号码标志。针应设有固定用装置盒，以免碰撞针尖。每根针必须附有计量部门的检验单，并定期进行检验。

盛器皿：金属制，圆柱平底。小盛样皿的内径55mm，深35mm（适用于针入度小于200的式样）；大盛样皿内径70mm，深45mm（适用于针入度200~350的式样）；对针入度大于350的式样需使用特殊盛样皿，其深度不小于60mm，容积不小于125mL。

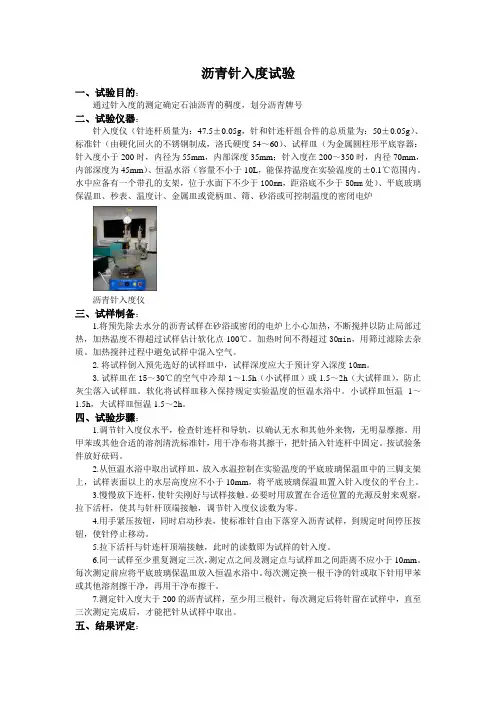

沥青针入度试验

一、试验目的：

通过针入度的测定确定石油沥青的稠度，划分沥青牌号

二、试验仪器：

针入度仪（针连杆质量为：47.5±0.05g，针和针连杆组合件的总质量为：50±0.05g）、标准针（由硬化回火的不锈钢制成，洛氏硬度54～60）、试样皿（为金属圆柱形平底容器：针入度小于200时，内径为55mm，内部深度35mm；针入度在200～350时，内径70mm，内部深度为45mm）、恒温水浴（容量不小于10L，能保持温度在实验温度的±0.1℃范围内。水中应备有一个带孔的支架，位于水面下不少于100mm，距浴底不少于50mm处）、平底玻璃保温皿、秒表、温度计、金属皿或瓷柄皿、筛、砂浴或可控制温度的密闭电炉

沥青针入度仪

三、试样制备：

1.将预先除去水分的沥青试样在砂浴或密闭的电炉上小心加热，不断搅拌以防止局部过热，加热温度不得超过试样估计软化点100℃。加热时间不得超过30min，用筛过滤除去杂质。加热搅拌过程中避免试样中混入空气。

2.将试样倒入预先选好的试样皿中，试样深度应大于预计穿入深度10mm。

3.试样皿在15～30℃的空气中冷却1～1.5h（小试样皿）或1.5～2h（大试样皿），防止灰尘落入试样皿。软化将试样皿移入保持规定实验温度的恒温水浴中。小试样皿恒温1～1.5h，大试样皿恒温1.5～2h。

四、试验步骤：

1.调节针入度仪水平，检查针连杆和导轨，以确认无水和其他外来物，无明显摩擦。用甲苯或其他合适的溶剂清洗标准针，用干净布将其擦干，把针插入针连杆中固定。按试验条件放好砝码。

2.从恒温水浴中取出试样皿，放入水温控制在实验温度的平底玻璃保温皿中的三脚支架上，试样表面以上的水层高度应不小于10mm，将平底玻璃保温皿置入针入度仪的平台上。

3.慢慢放下连杆，使针尖刚好与试样接触。必要时用放置在合适位置的光源反射来观察。拉下活杆，使其与针杆顶端接触，调节针入度仪读数为零。

4.用手紧压按钮，同时启动秒表，使标准针自由下落穿入沥青试样，到规定时间停压按钮，使针停止移动。

实用标准文案

精彩文档 沥青三大指标试验

沥青针入度试验

一、适用范围

本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤

1、把盛有试样的平底玻璃皿置于针入度仪的平台上。慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算

用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验

一、适用范围

本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.

二、主要试验步骤

1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告 实用标准文案

精彩文档

同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。
