建筑给排水工程教案

《建筑给水排水工程》复习题出题：填空30分（30个空）+选择30分（30个题）+判断20分（20个题）+计算20分（4个题）【或（计算题10分（2个）+简答题10分（2个））】一、填空题：（每空1分）1.建筑给水系统由：引入管、建筑给水管网、给水附件、给水设备、配水设施及计量仪表等六部分组成。2.为了防止昆虫爬入水池，在生活引用水水池的通气管、溢流管应当装设网罩或采取其他防护措施。3.生活饮用水水池（箱）的进水管应在水池（箱）的溢流水位以上接入，当溢流水位的确定有困难时，进水管口的最低点高出溢流边缘的高度等于进水管管径，但是最小不应当小于25mm，最大可不大于150mm。4.管道倒流防止器由，进水止回阀、自动泄水阀、出口止回阀组成。5.当浴盆上附设淋浴器时，其额定流量和当量只计水嘴，不计淋浴器，水压按照淋浴器计。6.根据卫生器具和用水设备用途要求而规定的，配水装置单位时间的出水量称为：额定流量。7.住宅入户管的公称直径不宜小于15mm。8.室外消火栓如果采用低压给水系统，管道的压力应保证灭火时最不利点消火栓的水压（从地面算起）不小于10mH2O。9.室外地上式消火栓应当有一个直径100mm或150mm的拴口各一个，和两个直径为65mm的拴口。10.室外地下式消火栓应当有一个直径100mm或65mm的拴口各一个，并应当有明显的标志。11.室内消火栓超过10个，且室内消防用水量大于15L/s时，室内消防给水管道至少应当有两条进水管与室外环状管网连接，并将室内管道连成环状或将进水管与室外管道连成环状。12.距离水泵接合器15～40m以内，应当设置室外消火栓或消防水池。13.室内消火栓栓口处的静水压力应当不超过80mH2O，如果超过此值时，应采用分区给水系统。14.高层建筑供消防车取水的消防水池应设取水口或取水井，取水口或取水井与被保护高层建筑的外墙距离不宜小于5m，并不宜大于100m。15.室外消火栓应沿高层建筑均匀布置，消火栓距高层建筑外墙的距离不宜小于5m，并不宜大于40m。16.在泡沫灭火系统中，根据泡沫灭火剂的成分分为化学泡沫灭火剂和空气泡沫灭火剂两大类。P11917.在建筑内排水管道系统中，一般常用的清通设备包括清扫口和检查口。P13118.民用建筑内排水，按照排水的水质一般分为：生活污水和屋面雨水。19.在连接2个及2个以上大便器或3个及3个以上卫生器具的铸铁排水横管上，应当设置清扫口。20.10层以上高层建筑的生活污水立管宜设置专用通气立管。21.连接6个大便器的污水支管应设置环形通气管。22.专用通气立管每隔2层，主通气立管宜每隔8～10层设置结合通气管与排水立管连接。23.通气管高出屋面不得小于0.3m，且应大于最大积雪厚度，通气管顶端应装设风帽或网罩。24.在通气管周围4m以内有门窗时，通气管口应高出窗顶0.6m或引向无门窗一侧。25.在污废水排水系统中的三立管系统由哪三根立管组成，生活污水立管、生活废水立管、专用通气管。P13226.在排水系统中，管式存水弯是利用排水管道的几何形状的变化形成的存水弯，主要有P形、S形和U形三种类型。P15127.水封的破坏分为正压破坏和负压破坏，其中负压破坏中水封水量损失的主要有以下哪三个原因，自虹吸损失、诱导虹吸损失、静态损失。P15628.污废水在排放过程中，在立管中水流状态主要经过附壁螺旋流、水膜流和水塞流。P16129.在排水通气管系统中，通气支管有环形通气管和器具通气管两类。P17430.在排水通气管系统中，通气立管有专用通气立管、主通气立管、副通气立管三类。P17531.为了使排水系统形成空气流通环路，通气立管与排水立管间需要设置结合通气管，专用通气立管每隔2层设一个结合通气管、主通气立管宜每隔8～10层设置一个结合通气管。P17632.建筑内部排水设计秒流量有经验法、平方根法、概率法三种计算方法。P17733.建筑屋面雨水管道按照位置分为外排水系统和内排水系统。34.经常有人停留的平屋顶上，排水通气管管口应当高出屋面2.0m。35.1个排水当量为0.33L/s。36.污水泵自动启动时污水集水池容积确定的方式是，其容积不宜小于最大一台污水泵5min的出水量，其容积的大小还要满足消耗启动次数每小时不宜超过6次的要求。37.污水泵人工启动时，污水集水池容积确定的方式是应当根据调节所需容量确定，但是不得大于6小时的平均小时污水量，以防止污水因为停留时间过长产生沉淀腐化。38.化粪池的位置距离地下水取水构筑物不得小于30m,池外壁距建筑物外墙不宜小于5m。39.屋面雨水排水管道设计降雨历时按照5min计算。40.按照雨水在管道内的流态分为重力无压流、重力半有压流和压力流三类。P20141.在雨水排水系统中，按照屋面的排水条件分为檐沟排水、天沟排水和无沟排水三类。P20142.建筑内部热水供应系统按照热水供应的范围，分为局部热水供应系统、集中热水供应系统和区域热水供应系统。P22843.集中式热水供应系统一般由热媒系统、热水供水系统、附件三部分组成。P22944.根据热水加热方式的不同，一般分为直接加热和间接加热。P23045.生活热水系统按照循环方式进行分类，分为不循环热水供应系统、半循环热水供应系统、全循环热水供应系统。46.在热水供应系统中，按照热水配水管网水平干管的位置不同，分为下行上给式供水方式和上行下给式供水方式。P23547.燃气热水器的热源有天然气、焦炉煤气、液化石油气、混合煤气4种。P23648.在热水供应系统以蒸汽作热媒时，为了保证凝结水及时排放，同时又防止蒸汽漏失，在用汽设备的凝结水回水管上应当每台设备上均配置疏水器。P25149.热水管网有明设和暗设两种敷设方式。P26150.热水横管均应当保持有不小于0.003的坡度，配水横干管应沿水流方向上升，以利于管道中的气体向高点聚集，便于排放。P26251.热水供水系统的出口最低供水温度，应当保证热水管网最不利配水点的水温不低于使用水温的要求，一般不低于55℃。P26852.生活用热水供应系统如果原水水质需要水处理，但是未经过水处理时，水加热器的出口最高温度为60℃，配水点的最低温度为50℃。53.热媒为热力网的热水时，热媒的计算温度应当按照热力网供回水的最低温度计算，但热媒的初温与被加热水的终温的温度差不得小于10℃。二、单项直接选择题：（每题1分）说明：（1-17为建筑给水系统部分）（18-为消防给水部分）1.按照供水用途的不同，建筑给水系统可以分为（D）三大系统。A、生活饮用水系统、杂用水系统、直饮水系统。B、消火栓给水系统、生活给水系统、商业用水系统。C、消防给水系统、生活饮用水系统、生产工艺用水系统。D、消防给水系统、生活给水系统、生产给水系统。2.建筑高度超过100m的高层建筑，其生活给水系统宜采用的给水方式为：（C）A、垂直分区并联式给水方式。B、垂直分区减压给水方式。C、垂直分区串联给水方式。D、不分区的给水方式。3.某五层住宅建筑，层高是3.0m，用经验法估算从室外地面算起，该给水系统需要的压力为（B）kPaA、28。B、240。C、200。D、250。4.埋地式生活饮用水储水池周围（A）m以内不得有化粪池，当达不到此要求时，应当采取防止污染的措施。A、10m。B、5m。C、2m。D、20m。5.下列做法中，不会导致倒流污染的是。（B）A、水加热器中的热水进入生活饮用水冷水给水系统。B、消防试压水回流至消防水池中。C、饮用水管道与非饮用水管道直接连接。D、配水龙头出水口低于卫生器具溢流水位。6.为了防止倒流污染，卫生器具配水龙头出水口应当高出卫生器具溢流边缘的最小空气间隙不得小于（B）A、2倍出水口直径。B、2.5倍出水口直径。C、出水口直径。D、1.5倍出水口直径。7.当生活饮用水水池（箱）进水管口为淹没式出流时，管顶应当钻孔并宜装设与孔同径的（B）或其他具有相同作用的装置。A、水位控制阀。B、吸气阀。C、蝶阀。D、止回阀。8.某写字楼共25层，层高3.0m，首层地面标高为±0.000m，室外地面标高为-0.450m，室外市政给水管中心标高为-2.000m，所能提供的最小压力为280kPa，则该建筑给水系统竖向至少应当分成（B）个区。A、2。B、3。C、4。D、5。9.某高层公寓，由屋顶水箱供水的最低卫生器具配水点至水箱最高水位的间距为75m，则该给水系统竖向至少应当分为（A）个区。A、2。B、3。C、4。D、5。10.某建筑物给水系统分为高、低两个区，低区由市政管网供水，高区由变频泵加压供水，地下室设有储水池。则此建筑物给水引入管的设计流量应取（C）。A、该建筑生活用水的设计秒流量。B、该建筑生活用水的最大时流量。C、低区给水干管的设计秒流量叠加高区储水池的设计补水量。D、该建筑生活用水的最大时流量叠加储水池的设计补水量。11.下列关于建筑内部给水系统计算中最不利点的各项叙述中正确的是（D）。A、整个系统的最高点即为最不利点。B、整个系统的最远点即为最不利点。C、整个系统的最高且最远点即为最不利点。D、决定整个系统所需要的最大压力点即为最不利点。12.用消防流量校核居住小区的室外给水管道时，管道末梢的室外消火栓水压（A）。A、不得低于0.1MPa。B、不得低于7mH2O。C、不得高于0.1MPa。D、不得高于15mH2O。13.设有室外消火栓的室外给水管道，管径不得小于（B）mm。A、65B、100C、150D、7014.配水装置为了克服给水配件内摩阻、冲击及流速变化等阻力而放出额定流量所需的最小静水压称为（A）。A、配水装置的流出水头。B、配水装置的最大工作压力。C、配水装置的实际工作压力。D、配水装置的额定工作压力。15.DN80mm以上的生活给水管道的水流流速不宜大于（C）。A、1.2m/s。B、1.0m/s。C、1.8m/s。D、2.0m/s。16.由城市管网夜间直接进水的生活高位水箱的调节容积宜按（D）确定。A、不小于最大时用水量的50%。B、最高日用水量20%～50%。C、最大时用水量。D、最高日用水量。17.根据现行的《建筑设计防火规范》，建筑物的耐火等级可以分为（A）级。A、4B、5C、3D、218.消火栓给水管道的设计流速不宜超过（B）m/s。A、2.0m/sB、2.5m/sC、5.0m/sD、1.5m/s19.室外消火栓的数量应当按照室外消防用水量计算决定，每个室外消火栓的用水量应当按照（C）L/s。A、5～10B、5～15C、10～15D、10～2020.某些建筑，如室内消防竖管为两条和两条以上时，应当至少每两根竖管相连组成环状管道。但是具有下列情况的就不用满足以上情况（A）。A、采用双出口消火栓的8层塔式住宅B、5层的厂房C、6层的办公楼D、7层的通廊式住宅21.下列建筑中，不必在室外设置水泵接合器的是（C）。A、5层的厂房B、9层的住宅C、5层的教学楼D、9层的办公楼22.室内消火栓应符合下列要求，其中错误的是（B）。A、设有消防给水的建筑物，其各层（无可燃物的设备层除外）均应设置消火栓B、室内消火栓的布置，应保证有两支水枪同时到达室内任何部位C、消防电梯前室应设室内消火栓D、冷库的室内消火栓应设在常温穿堂和楼梯间内23.室内消火栓栓口处的出水压力超过（C）mH2O时，应当有减压措施。A、35B、45C、50D、6024.同一建筑物内应采用统一规格的消火栓、水枪、水带。每根水带的长度不应超过（C）m。A、15B、20C、25D、3025.下面关于消防水泵房的叙述中（B）是错误的。A、消防水泵房应采用一、二级耐火等级的建筑B、附设在建筑内的消防水泵房应用耐火极限不低于2h的非燃烧体墙和楼板与其他部位隔开C、消防设备宜采用自灌式引水D、消防水泵房宜设有与本单位消防队直接联络的通讯设备26.消防水泵应保证在火警后（C）内开始工作A、0.5minB、3minC、5minD、10min27.下列叙述中错误的是（C）A、高层建筑室外消防给水管道应布置成环状，其进水管可以为一条B、当高层建筑室外市政给水管道和进水管不能满足消防用水量时，应设消防水池C、14层住宅当市政给水管道为枝状或只有一条进水管时，应设消防水池D、消防水池的补水时间不宜超过48h

建筑给排水工程论文

浅析建筑给排水工程的课程教学

摘要：建筑给排水工程是水科学与工程专业重要的专业课之一。通过分析建筑给排水工程学科发展对教学内容的影响以及课程在教学当中存在的主要问题，结合教学实践，教学内容、教学方法及手段等方面进行了探讨。

关键词：建筑给排水工程 课程 教学

一、 课程概述

建筑给排水工程是水科学与工程专业(原给水排水工程专业)本科学生完成了基础知识学习后接触的主要专业课之一。它与给排水管网和水质工程学一起构成完整的水科学与工程专业体系，是城市健康水循环中不可或缺的一环。

建筑给排水工程研究的“水”局限于建筑或小区内部，与通风及空调系统、建筑电气等学科共同组成建筑设备工程，具有创造卫生、安全、舒适的生活、生产环境,提高建筑使用质量的功能属性。

由于该课程的双重性,以及社会目前对建筑类人才的大量需求,不少高校的环境工程、建筑环境与设备工程,甚至建筑电气工程等专业都将该课程作为学生重要的选修课之一。

二、新形势对课程教学内容提出新的要求

(一) 经贸全球化和市场经济发展的要求

经贸全球化和市场经济发展,国家政策的调整,给我国土建类工程单位的经营带来了较大的改变。入世后,国内设计单位按照国外建筑事物所的组织形式,建立现代企业制度,参与市场竞争,组织形式的变化、市场经济的运作方式直接导致他们对于技术复合型人才的大量需求。施工企业、房地产开发及物业管理公司大量涌现,成为学生就业的重要渠道,那些既懂技术又懂管理,掌握包括水、电、暖在内的建筑设备专门知识的毕业生很受欢迎。

因此,逐步将建筑给排水工程与建筑设备教学内容整合,在建筑给排水工程教学基本内容中增加供热、通风、空调、供电和燃气等设备系统的基本知识,补充建筑、结构常识及相关专业间的管线综合与协调配合关系等内容,在课程设置上与国际接轨成为业内高校教师的共识。

(二) 学科自身发展的要求

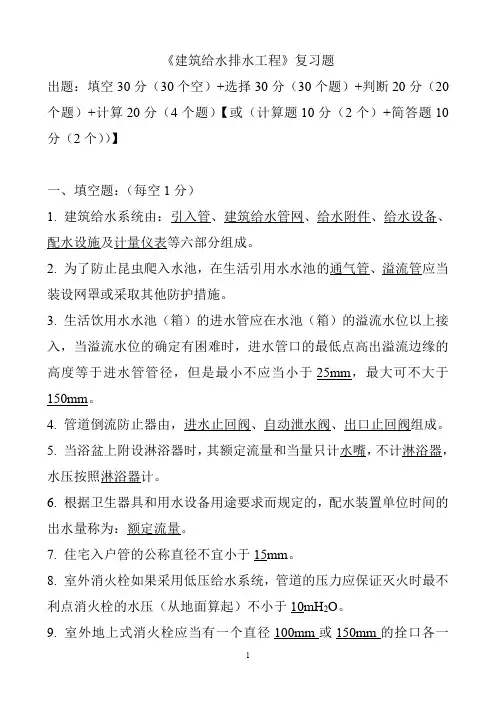

1 《建筑给水排水工程》复习题

出题：填空30分（30个空）+选择30分（30个题）+判断20分（20个题）+计算20分（4个题）【或（计算题10分（2个）+简答题10分（2个））】

一、填空题：（每空1分）

1. 建筑给水系统由：引入管、建筑给水管网、给水附件、给水设备、配水设施及计量仪表等六部分组成。

2. 为了防止昆虫爬入水池，在生活引用水水池的通气管、溢流管应当装设网罩或采取其他防护措施。

3. 生活饮用水水池（箱）的进水管应在水池（箱）的溢流水位以上接入，当溢流水位的确定有困难时，进水管口的最低点高出溢流边缘的高度等于进水管管径，但是最小不应当小于25mm，最大可不大于150mm。

4.

管道倒流防止器由，进水止回阀、自动泄水阀、出口止回阀组成。

5.

当浴盆上附设淋浴器时，其额定流量和当量只计水嘴，不计淋浴器，水压按照淋浴器计。

6. 根据卫生器具和用水设备用途要求而规定的，配水装置单位时间的出水量称为：额定流量。

7. 住宅入户管的公称直径不宜小于15mm。

8. 室外消火栓如果采用低压给水系统，管道的压力应保证灭火时最不利点消火栓的水压（从地面算起）不小于10mH2O。

9. 室外地上式消火栓应当有一个直径100mm或150mm的拴口各一个，和两个直径为65mm的拴口。

10. 室外地下式消火栓应当有一个直径100mm或65mm的拴口各一个，并应当有明显的标志。

11. 室内消火栓超过10个，且室内消防用水量大于15L/s时，室内消防给水管道至少应当有两条进水管与室外环状管网连接，并将室内管道连成环状或将进水管与室外管道连成环状。

12. 距离水泵接合器15～40m以内，应当设置室外消火栓或消防水池。

13. 室内消火栓栓口处的静水压力应当不超过80mH2O，如果超过此值时，应采用分区给水系统。

14. 高层建筑供消防车取水的消防水池应设取水口或取水井，取水口或取水井与被保护高层建筑的外墙距离不宜小于5m，并不宜大于100m。

建筑给排水工程施工方案

1．建筑给排水工程概况

包括给水系统、排水系统、消防系统、雨水系统。

1.1 给水系统

水源为室外给水管网接出一根DN150引入管，接人大楼地下1层。根据水压，给水竖向分高低两个区，高区为地上4～16层，由屋顶水箱供给；低区为地下2层至地上3层，该区利用场区给水管网直接供水。

1.2 排水系统

室内排水系统为污水、废水合流系统，地上部分直接排出室外；首层单独排出室外；地下部分分区设置集水坑汇集地下室污、废水，然后用潜水泵提升排出室外，潜水泵由集水坑水位自动控制；粪便污水经室外化粪池处理后，排人市政管道。

1.3 消防系统

1.3.1 本楼消防系统由消火栓系统、自动喷水灭火系统及气体灭火系统组成。

1.3.2 消火栓系统水源为地下1层的消防水池，其贮水量432m3。平时由屋顶水箱供水，屋顶水箱贮存消防水量18m3。系统上、下成环，除水箱间、变配电间外，其他各层均设有消火栓保护。室外设有三套消防水泵接合器，供消防车向系统供水。

1.3.3 自动喷水灭火系统水源为地下1层的消防水池，自动喷洒用水量93.6 m3。地下1层设2台喷洒泵（一台备用）、5套湿式报警阀和1套干式报警阀，干式报警阀主要用于地下2层。室外设有4套水泵接合器，供消防车向系统供水。

1.3.4 卤代烷1301气体灭火系统，用于地下室变配电间，采用5个药剂钢瓶。

1.4 雨水系统

采用内排水系统排至室外。

1.5 空调冷却水系统

空调用冷却水由超低噪声冷却塔冷却后循环使用，冷却塔设在大楼北侧空地上，冷却塔补水补由市政自来水直接供给，共设2台横流式冷却塔。

2．施工准备

施工道路、办公设施、生活设施、库房由土建经理部统一规划并提供，施工用水、施工用电采用土建提供的临时上水、临时用电。

2.1 技术准备

认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。

2.2 现场准备
