收音机实验报告

电子信息工程学院10级电气信息类电子工艺实习

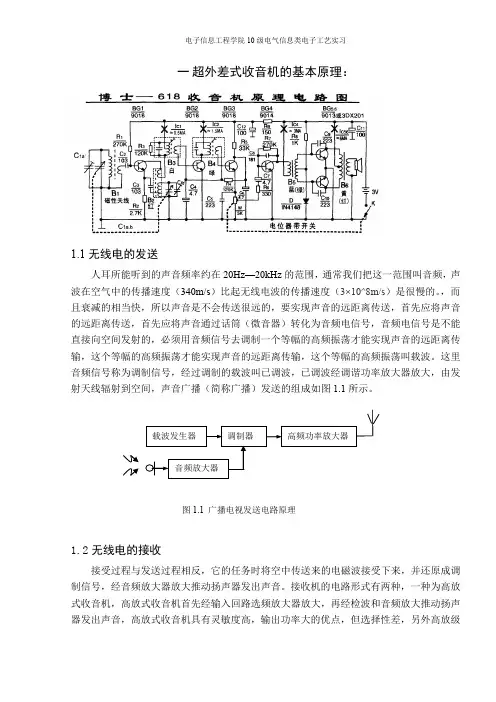

一 超外差式收音机的基本原理：

1.1无线电的发送

人耳所能听到的声音频率约在20Hz—20kHz的范围，通常我们把这一范围叫音频，声波在空气中的传播速度（340m/s）比起无线电波的传播速度（3×10^8m/s）是很慢的。，而且衰减的相当快，所以声音是不会传送很远的，要实现声音的远距离传送，首先应将声音的远距离传送，首先应将声音通过话筒（微音器）转化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫载波。这里音频信号称为调制信号，经过调制的载波叫已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播（简称广播）发送的组成如图1.1所示。

1.2无线电的接收

接受过程与发送过程相反，它的任务时将空中传送来的电磁波接受下来，并还原成调制信号，经音频放大器放大推动扬声器发出声音。接收机的电路形式有两种，一种为高放式收音机，高放式收音机首先经输入回路选频放大器放大，再经检波和音频放大推动扬声器发出声音，高放式收音机具有灵敏度高，输出功率大的优点，但选择性差，另外高放级图1.1 广播电视发送电路原理 载波发生器

调制器 高频功率放大器

音频放大器 电子信息工程学院10级电气信息类电子工艺实习

一般由二、三级组成，调谐比较复杂；另一是超外差收音机，其电路组成如下1.2所示。

1.3输入回路

输入回路的作用是从各种无线电波和干扰信号中，选择出所要收听的电台信号，它是由绕在磁棒上的项圈L1和双联可变电容的输入联C1a及并联补偿电容C1a组成，见图1.3（a）。由于电磁波是由天线线圈L1产生感应电动势的，其等效电路图如图1.3（b）所示，所以输入回路为一串谐振电路，其谐振频率fs=11112(')aaLCC,对于接收信号中fc=fs的信号，输入回路产生串联谐振。发生串联谐振时，L1两端电压最高，而对于其他频率的信号通过输入回路都会受到衰减，其谐振曲线如图1.3（c）从而达到选台的目的，调节C1a即可改变谐振频率，从而可接受到本频率段不同电台的广播。

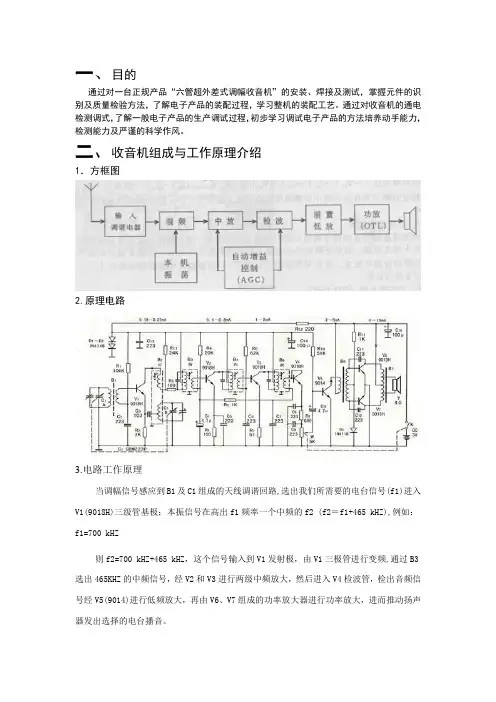

一、目的

通过对一台正规产品“六管超外差式调幅收音机”的安装、焊接及测试，掌握元件的识别及质量检验方法，了解电子产品的装配过程，学习整机的装配工艺。通过对收音机的通电检测调式，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法培养动手能力，检测能力及严谨的科学作风。

二、收音机组成与工作原理介绍

1．方框图

2.原理电路

3.电路工作原理

当调幅信号感应到B1及C1组成的天线调谐回路,选出我们所需要的电台信号(f1)进入V1(9018H)三级管基极；本振信号在高出f1频率一个中频的f2 (f2＝f1+465 kHZ),例如：f1=700 kHZ

则f2=700 kHZ+465 kHZ，这个信号输入到V1发射极，由V1三极管进行变频,通过B3选出465KHZ的中频信号，经V2和V3进行两级中频放大，然后进入V4检波管，检出音频信号经V5(9014)进行低频放大，再由V6、V7组成的功率放大器进行功率放大，进而推动扬声器发出选择的电台播音。 图中D1、D2(IN4148) 组成1.3V±0.1V稳压电路,来固定变频级、一中放级、二中放级、低放级的基极电压,进而稳定各级的工作电流,以保持灵敏度。由V4(9018)三极管的一个PN结用作检波。R1、 R4 、R6、 R10分别为V1、 V2、 V3 、V5的工作点调整电阻。R11为V6、 V7功率放大级的工作点调整电阻。R8为中放的反馈电阻，B3、 B4、 B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，起交流负载及阻抗匹配作用。

三．元器件的筛选与识别

1.电阻的检测与识别

先将阻值识别好，可以采用紧贴式和立式。我们要按R１——R8的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。

2．电容的检测与识别

先焊瓷片电容，它无需分正负级，在焊电解电容，分清它的正负级。将阻值识别好，脚剪得长度要适中，不要剪得太短，也不要剪得太长。它们不要超过中周的长度，太高会影响后盖的安装。最后检查C1——C11是否全焊完，以免漏掉电容（检验是否有虚焊）。

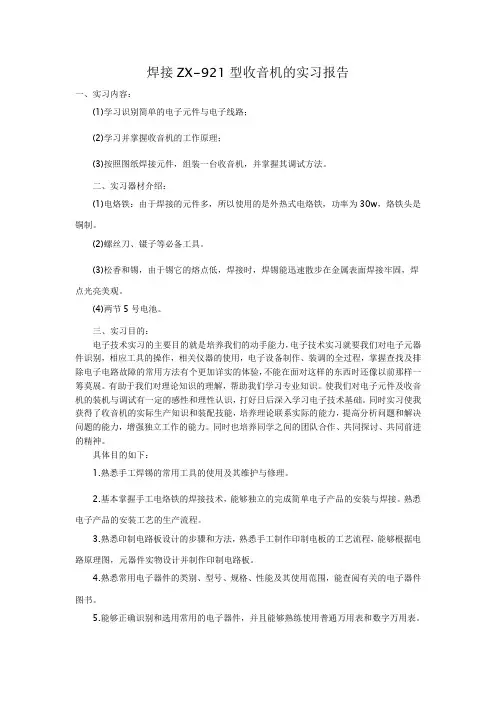

焊接ZX-921型收音机的实习报告

一、实习内容：

(1)学习识别简单的电子元件与电子线路；

(2)学习并掌握收音机的工作原理；

(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

二、实习器材介绍：

(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

三、实习目的：

电子技术实习的主要目的就是培养我们的动手能力，电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

具体目的如下：

1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。 6.了解电子产品的焊接、调试与维修方法。

四、原理简述：

zx-921型收音机是由8个三极管和2个二极管组成的，其中bg1为变频三极管，bg2、bg3为中频放大三极管，bg4为检波三极管，bg5、bg6组成阻容耦合式前置低频放大器，bg7、bg8组成变压器耦合推挽低频功率放大器。该机的主要技术指标为：

信息与电气工程学院

生产实习报告书

课程名称： 生产实习

班 级： 电气004班

学 号：**********

姓 名：**********

指导教师： **********

2011 年 06 月30 一．实习目的：

1. 现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。

2. 通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

3. 接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。

锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

二．调幅收音机的工作原理：

（1）.工作方框图

输入 混频 中放1 中放2 检波 前置 功放

AGC

本振

本机电路图如上图所示。由B1及C1-A组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极，本振信号调谐在高出f1一个中频(465KHz)的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过B3选取出f2与f1的差频(465KHz中频)信号；中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。图中D1、D2组成1.3V±0.1V稳压，提供变频、一中放、二中放、低放的基极电压，稳定各级工作电流，保证整机灵敏度。V4发射结结用作检波。R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC电阻，B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。B6、B7为音频变压器，起交流负载及阻抗匹配的作用。（“×”为各级Ic工作电流测试点）
