煤矿专业名词解释和基本知识汇集—徐子涵一、采煤相关专业【煤层规定】1】薄煤层：地下开采时厚度1.3m以下的煤层：露天开采时厚度3.5m 以下的煤层。

2】中厚煤层：地下开采时厚度1.3m-1.5m的煤层：露天开采时厚度3.5m-10m以上的煤层。

3】厚煤层：地下开采时厚度3.5m以上的煤层：露天开采时厚度10m 以上的煤层。

4】近水平煤层: 地下开采时倾角在8度以下的煤层：露天开采时倾角在5度以下的煤层。

5】缓倾斜煤层：地下开采时倾角在8度-25度的煤层：露天开采时倾角在5度-10度的煤层。

6】倾斜煤层：地下开采时倾角25-45度的煤层，露天开采时倾角10-45度的煤层。

7】急倾斜煤层：地下开采时倾角在45度以上煤层。

8】近距离煤层：煤层群层间距离较小，开采时互相有较大影响煤层9】保护层：为消除或削弱相邻煤层的突出冲击或冲击地压危险而先开的煤层或矿层。

10】石门揭煤：石门自底（顶）板岩柱穿过煤层进入顶（底）板的全部作业过程。

11】安全水头值：隔水层能承受含水层的最大水头压力值12】【井巷及支护】1】井巷：为进行采掘工作在煤层或岩层所开凿的一切空洞。

2】水平：沿煤层走向某一标高布置运输大巷或总回风巷的水平面。

3】阶段：沿一定标高划分的一部分井田。

4】区段：（分阶段、小阶段）在阶段内沿倾斜方向划分的开采块段。

5】主要运输巷：运输大巷、运输石门和主要绞车道的总称。

6】运输大巷：（阶段大巷、水平大巷或主要平巷）为整个开采水平或阶段运输服务的水平巷道。

开凿在岩层中的称石门运输大巷：为几个煤层服务的称集中运输大巷。

7】石门:与煤层走向正交或斜交的岩石水平巷道。

8】主要绞车道：（中央上下山或集中上下山）不直接通到地面，为一个水平或几个采区服务并装有绞车的倾斜巷道。

9】上山：在运输大巷向上，沿煤岩层开凿，为一个采区服务的倾斜巷道。

按用途和装备分为：输送机上山、轨道上山、通风上山和行人上山。

10】下山：在运输大巷向下，沿煤岩层开凿，为一个采区服务的倾斜巷道。

皮带变频技术方案皮带机变频器驱动及控制技术方案一、用户提供设计资料基础数据输送物料：原煤运量：Q=500t/h带宽：B=1000mm带速：V=3.15m/s整机长度：L=900m最大倾角：α=20°物料容量： r=0.9t/㎡物料粒度：＜200㎜驱动装置：双滚筒三台710KW电机 660V减速机型号：弗兰德15＃张紧装置：采用机尾重载张紧二、皮带机电控系统功能2．1 皮带监控系统的功能（就地、自动、检修、手动）a. 就地控制在就地工作方式下，通过操作台上起动按钮控制，可控制现场皮带起、停及三台电机的力矩平衡。

可实现多条皮带或给煤机的连锁，沿线皮带保护均可投入。

b. 自动方式在自动工作方式下，整个系统控制权交给了前级或地面总控室，由它发出指令完成皮带系统的起停控制，实现逆煤流起车，顺煤流停车，系统自动完成对变频器、给煤机、其他皮带等控制和力矩平衡，整个系统保护均投入工作。

c. 检修方式检修方式下，皮带机进入低速验带的工作方式下，速度低于0.2M/S,以便于检修人员认真检查，同时，各种保护可选择性地投入运行。

d. 手动方式当系统发生故障时，皮带可单台进行手动控制，沿线保护不参与工作，只保留停车保护。

2．2 实现皮带的各种保护功能(一)选用天津华宁的产品可独立投入工作，与本控制系统可通过通讯口相连。

不再详述。

(二)由本控制系统一体化完成控制、保护、在线检测、连锁等功能。

皮带的各种保护1）跑偏、拉线保护在机头、机尾及中间断设置若干对跑偏开关、拉线开关（原则100米设置一对），沿线由一10芯电缆串联，在自控台进行对位显示，便于迅速处理故障。

2）信号系统胶带沿线根据需要设信号装置，即可以做为起动预告和故障报警。

3）纵撕保护在给料点处胶带机下方设置纵撕保护，纵撕保护为皮带受保护点下方包络线式。

当胶带撕裂时，皮带破坏包络线即动作保护。

4）烟雾保护在机头集中驱动和中间驱动下风向处设置烟雾传感器，以防皮带打滑，温度过高，损坏皮带。

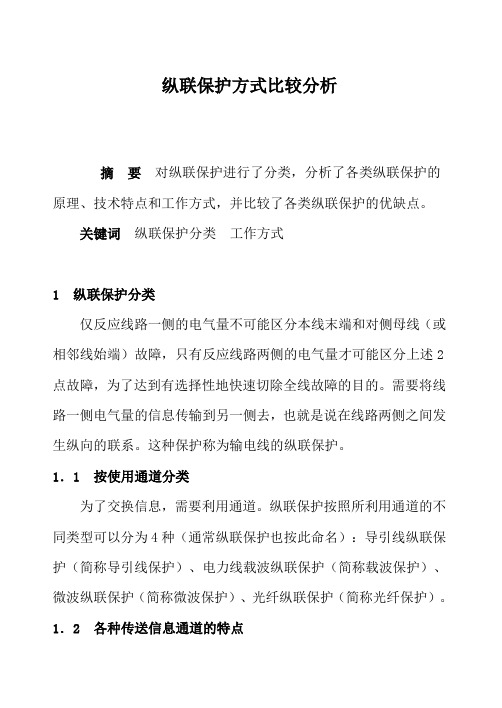

纵联保护方式比较分析摘要对纵联保护进行了分类，分析了各类纵联保护的原理、技术特点和工作方式，并比较了各类纵联保护的优缺点。

关键词纵联保护分类工作方式1 纵联保护分类仅反应线路一侧的电气量不可能区分本线末端和对侧母线（或相邻线始端）故障，只有反应线路两侧的电气量才可能区分上述2点故障，为了达到有选择性地快速切除全线故障的目的。

需要将线路一侧电气量的信息传输到另一侧去，也就是说在线路两侧之间发生纵向的联系。

这种保护称为输电线的纵联保护。

1．1 按使用通道分类为了交换信息，需要利用通道。

纵联保护按照所利用通道的不同类型可以分为4种（通常纵联保护也按此命名）：导引线纵联保护（简称导引线保护）、电力线载波纵联保护（简称载波保护）、微波纵联保护（简称微波保护）、光纤纵联保护（简称光纤保护）。

1．2 各种传送信息通道的特点1．2．1 导引线通道。

这种通道需要铺设电缆，其投资随线路长度而增加。

当线路较长（超过10 km以上）时就不经济了。

导引线越长，安全性越低。

导引线中传输的是电信号。

在中性点接地系统中，除了雷击外，在接地故障时地中电流会引起地电位升高，也会产生感应电压，对保护装置和人身安全构成威胁，也会造成保护不正确动作。

所以导引线的电缆必须有足够的绝缘水平（例如15 kV 的绝缘水平），从而使投资增大。

导引线直接传输交流电量，故导引线保护广泛采用差动保护原理，但导引线的参数（电阻和分布电容）直接影响保护性能，从而在技术上也限制了导线保护用于较长的线路。

1．2．2 电力线载波通道。

这种通道在保护中应用最广。

载波通道由高压输电线及其加工和连接设备（阻波器、结合电容器及高频收发信机）等组成。

高压输电线机械强度大，十分安全可靠。

但正是在线路发生故障时通道可能遭到破坏（高频信号衰减增大），为此需考虑在此情况下高频信号是否能有效传输的问题。

当载波通道采用“相－地”制，在线路中点发生单相短路接地故障时衰减与正常时基本相同，但在线路两端故障时衰减显著增大。

目录第一章概述 (3)1.1. KTC102装置简介 (3)1.2. 装置组成及配置图 (3)1.3. 装置功能 (4)第二章装置组成详解 (6)2.1. KTC102.1/-A型控制器： (6)2.2. KTC102.2型矿用隔爆兼本质安全型电源 (7)2.3.KTC102.3-1组合扩音电话 (8)2.4. KTC102.4-1-H组合急停闭锁开关 (15)2.5. KTC102.5多功能终端 (15)2.6. MHYBV-5-XXX型矿用五芯屏蔽拉力电缆及双头插座 (16)2.7. 传感器 (16)2.8. KDG-127/3-4型矿用远程控制箱 (27)第三章KTC102.1/-A控制器 (29)3.1. KTC102.1-A皮带控制器 (29)3.1.1. 皮带控制器显示界面 (29)3.1.2. 皮带控制器参数设置 (32)3.1.3. 皮带控制器键盘定义 (43)3.1.4. 皮带控制器报警 (44)3.1.5. 皮带控制器输入 (44)3.1.6. 皮带控制器输出 (45)3.1.7. 皮带控制器起停要求 (46)3.1.8. 皮带控制系统级联实现联锁及音频耦合 (47)3.2. KTC102.1工作面控制器 (48)3.2.1. 工作面控制器显示界面 (48)3.2.2. 工作面控制器参数设置 (49)3.2.3. 工作面控制器键盘定义 (59)3.2.4. 工作面控制器报警 (60)3.2.5. 工作面控制器输入 (61)3.2.6. 工作面控制器输出 (62)3.2.7. 工作面控制器起停要求 (63)第四章故障维护 (64)4.1. 常见故障维护 (64)4.2. 基本故障处理 (65)第五章其他 (68)5.1. 运输、储存及包装 (68)5.2. 售后服务 (68)第一章概述1.1. KTC102装置简介KTC102型通讯、控制一体化装置是我公司自行设计/制造的一种用于煤矿井下通讯控制装置。

带式输送机安全保护安装制度一、保护装置安装项目胶带机必须安装打滑、堆煤、跑偏、张力下降、撕裂、沿线急停闭锁、烟雾报警、温度及超温自动洒水装置；上运胶带机还必须装设逆止、制动装置，下运胶带机还必须装设软制动装置且必须装设防超速保护。

二、保护装置安装要符合下列要求（一）皮带机保护器主机的安装主机悬挂（或安装）于控制皮带机的隔爆开关附近，悬挂要牢靠，离地面要高于1.5米，接地线应良好可靠接地。

（二）防打滑保护装置1.电感式：磁铁安装在从动滚筒侧面上，速度传感器安装在与磁铁相对应支架上，磁铁与传感器间隙不大于50mm,传感器应能在试验时方便转动（或滑动）和定位。

2.滚轮式：滚轮传感器安设在机头储仓段的下胶带上表面，并与胶带保持足够的驱动摩擦力。

同时，必须安装能方便将滚轮传感器脱离胶带的试验操作机构。

（三）防跑偏保护装置跑偏保护装置应成对使用，且距机头、机尾Iom-15m范围内应各安装1组，跑偏保护传感器应用专用托架固定在胶带机大架或纵梁上，传感器导杆安装在距离槽型托辐外边缘0-6Omm范围内，与托辑垂直。

（四）防堆煤保护装置堆煤保护传感器安装在煤仓上口或两部带式输送机搭接处。

输送机与煤仓搭接时，传感器应安装在机头下胶带20Omm 水平以下，其平面位置应在煤仓口范围内。

两部带式输送机顺直搭接时，传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带带面最高点的距离不应大于500mm,且吊挂高度不应高于卸载滚筒下沿。

两部带式输送机倾斜或垂直搭接时，传感器可安装在卸载滚筒一侧，传感器触头位置不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200mmo堆煤保护控制线应自巷道顶板垂直引下，传感器触头应垂直吊挂、可靠固定，不得随风摆动。

（五）防撕裂保护装置撕裂保护装置安装在胶带落煤点向机头方向10~15m处输送机上、下层胶带之间，安装时应加工标准托架，应固定在输送机纵梁上，且靠上层胶带方向。
