环保设备铬酸雾回收净化酸雾废气净化技术方案

酸雾废气处理方法的介绍和应用现今控制酸气排放的方法主要有：液体吸收法、固体吸附法、过滤法、静电除雾法、机械式除雾法及覆盖法等。

下面对这种酸雾废气处理的几中主要方法进行介绍。

1静电除雾法酸雾静电除尘器是一种静电除尘器系列产品。

在静电除尘器成为专利技术后，第一个成功的实际应用是在1907年捕获硫酸雾。

2酸雾净化过滤法酸雾过滤器的滤层主要包括板网、丝网和纤维三种型式。

板网除雾器的滤层通常由聚氯乙烯材料制作，交错叠置于设备内。

丝网除雾器中的丝网一般由聚乙烯或耐腐蚀不锈钢材料制作而成。

纤维除雾器的纤维材料则以聚丙烯和玻璃纤维居多。

3机械式酸雾净化法这种废气处理方法的原理是通过重力、惯性力或离心力将液滴从气体中分离出来，从而达到净化的目的。

常用设备有挡板除雾器、离心除雾器等。

4.酸雾净化液吸收法液体吸收一般包括水洗法和碱液中和法。

碱液吸收常用的吸收剂有10％的na2co3、4%~6%的naoh和nh3等的水溶液。

所采用净化废气处理设备主要有洗涤塔、泡沫塔、填料塔、斜孔板塔、湍球塔等。

其主要净化机理是使气、液充分接触，酸、碱中和，从而提高净化效率。

液体吸收法的优点是设备投资少，工艺简单。

缺点是：A在北方的冬季，容易因结冰而导致设备无法正常运行；B由于硝酸雾中含有不易溶于水的no，因此液体吸收法对硝酸雾的净化效率较低；C.能源和水消耗高；D.容易带来二次污染。

5酸雾净化固体吸附法目前该吸附剂已在多个行业中得到成功的应用。

它可以净化硫酸、硝酸、盐酸、氢氟酸、醋酸、磷酸等各种酸气(雾)。

尤其适用于浓度小于1000mg/m3的间歇排放的酸洗操作场所。

常用的吸附剂有活性炭、分子筛、硅胶、含氨煤泥等。

北京工业大学研制成功一种可以治理多种酸雾的吸附剂――sdg吸附剂，曾被国家环保总局列为1992年最佳实用技术和1995年可行实用技术。

吸附法处理酸雾废气的优点是：设备简单，操作方便；B无二次污染的干法工艺；C能更好地去除硝酸雾产生的氮氧化物污染。

Word格式酸雾废气净化治理工程设计方案目录第1章项目概况 (2)第2章废气中主要污染源 (2)2.1 污染源的种类 (2)第3章方案编制 (2)3.1.1 编制依据 (2)3.1.2主要规范和工程设计标准 (3)3.1.3处理废气量与浓度 (3)3.1.4废气处理后浓度 (3)3.2 编制原则 (4)第4章工艺设计 (4)4.1 工艺流程选择 (4)4.2 工艺流程的说明 (5)4.3 工艺流程的系统组成 (5)4.4 废气收集与管路系统 (6)4.5 酸雾净化塔的净化原理 (6)第5章工程实施 (6)5.1 工程进度 (6)5.2 项目实施综合调度 (7)5.3 施工管理 (7)5.4 工程要点 (7)第6章承诺与保证 (8)第1章项目概况碱洗车间,硫酸铜工序,铟回收工序在生产过程中会产生一些酸雾废气，如未经治理直接排放在大气中势必会对周围的环境造成污染，影响周围居民的生活。

为有效保护环境，保障公众健康，同时为决策部门提供决策依据，按照《建设项目环境保护管理条例》(1998国务院253号)和其它相关法律、法规的规定，建设项目必须进行环境治理。

为企业的可持续发展，甲方决定对其进行治理，使酸雾废气治理后达标外排。

为此我公司在对项目进行现场踏勘的基础上，结合有关技术资料、法律法规、技术导则和政府文件，编制完成了该项目的废气处理工艺设计方案。

第2章废气中主要污染源2.1 污染源的种类生产产生酸雾废气，主要是在生产产生一定量的酸雾废气，产生的废气主要是、H2SO4、NH3.H2O、As、HCl、等气体，按照清洁生产的要求，在处理工艺上，首先考虑将这类物质尽可能地净化处理，要求做到达标排放第3章方案编制3.1 编制依据3 .1.1设计依据1）《中华人民共和国环境保护法》（1989年12月）；2）《中华人民共和国环境影响评价法》（2002年10月）；3）《建设项目环境保护管理条例》；4）《中华人民共和国大气污染防治法》；5）《中华人民共和国噪声污染防治法》；6）《国家环境保护“十五”计划》；7）《化学工业“十五”规划》（国家经贸委）；8）《市环境保护条例》；9）《市环境保护“十五”计划》；3.1.2主要规范和工程设计标准《工业企业总平面设计规范》(GB50187-93)；《工业建筑防腐蚀设计规范》(GB50046-95)；《建筑制图标准》(GBJ104-87)；《大气污染物综合排放标准》（GB16297-1996）；《大气环境质量标准》（GB3095-1996）；3.1.3处理废气量与浓度依据业主提供的资料，本系统废气排放量：80000 m3/h。

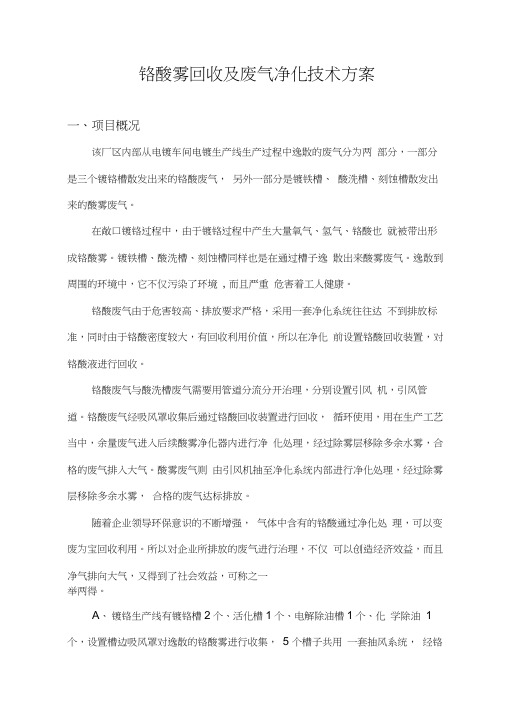

铬酸雾回收及废气净化技术方案一、项目概况该厂区内部从电镀车间电镀生产线生产过程中逸散的废气分为两部分，一部分是三个镀铬槽散发出来的铬酸废气，另外一部分是镀铁槽、酸洗槽、刻蚀槽散发出来的酸雾废气。

在敞口镀铬过程中，由于镀铬过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾。

镀铁槽、酸洗槽、刻蚀槽同样也是在通过槽子逸散出来酸雾废气。

逸散到周围的环境中，它不仅污染了环境, 而且严重危害着工人健康。

铬酸废气由于危害较高、排放要求严格，采用一套净化系统往往达不到排放标准，同时由于铬酸密度较大，有回收利用价值，所以在净化前设置铬酸回收装置，对铬酸液进行回收。

铬酸废气与酸洗槽废气需要用管道分流分开治理，分别设置引风机，引风管道。

铬酸废气经吸风罩收集后通过铬酸回收装置进行回收，循环使用，用在生产工艺当中，余量废气进入后续酸雾净化器内进行净化处理，经过除雾层移除多余水雾，合格的废气排入大气。

酸雾废气则由引风机抽至净化系统内部进行净化处理，经过除雾层移除多余水雾，合格的废气达标排放。

随着企业领导环保意识的不断增强，气体中含有的铬酸通过净化处理，可以变废为宝回收利用。

所以对企业所排放的废气进行治理，不仅可以创造经济效益，而且净气排向大气，又得到了社会效益，可称之一举两得。

A、镀铬生产线有镀铬槽2个、活化槽1个、电解除油槽1个、化学除油1 个，设置槽边吸风罩对逸散的铬酸雾进行收集，5 个槽子共用一套抽风系统，经铬酸回收装置回收后进入后续酸雾净化器内部再次净化，确保废气达标排放。

B、镀铁生产线有镀铁槽2个、电解除油槽1个、化学除油槽1个、刻蚀1 个，酸洗槽1 个，设置槽边吸风罩对逸散的酸雾进行收集，6 个槽子共用一套抽风系统，经净化后达标排放。

二、污染废气来源及主要设备选配1 、部件在生产工艺中需要铬酸处理液处理，处理液随着温度升高以及电镀过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾，所以会有大量铬酸雾挥发，逸散车间及周围的环境中。

有限公司酸气吸收塔项目设计方案2015年 5月26日公司简介某公司于2009年3月注册，注册地址在大连市沙河口区，公司注册资金为1000万元人民币。

某公司是一家从事废气净化设备研发，废气治理工程项目设计、安装的专业环保公司，我公司与国内外多家研究中心和公司合作，为客户提供优质的废气净化服务，每年处理的有毒有害废气的排放量可达1万吨，处理后均达到国家标准。

目录一、项目概况 (4)二、现场情况 (4)三、国家标准及规范 (5)四、设计原则 (5)五、工艺方案 (6)1、工艺说明 (6)2、现场图纸 (8)3、预算单 (9)六、设备介绍 (10)七、公司部分案例 (16)八、企业资质 (21)一、项目概况有限公司在生产工艺产生废酸，用氢氧化钠中和时产生大量废酸气，具有刺激性气味。

目前在处理位置安装隔断，风机，将废酸气体抽出室内，但为保证气体排放达到排放标准，需对排放气体进行相关处理。

现场废气主要成分是盐酸和硝酸，且酸碱中和温度所以设备上要求耐温，耐酸碱腐蚀。

由于设备可能安装至室外，设备防雨及坚固程度应予以考虑。

隔断处的排风风机最大风量为13000m3/h，已经配置调频器，使风机风量处于可变状态。

吸收塔处理量满足最大风量的使用要求。

二、现场情况1、工程地址：2、废气类型：酸性废气。

3、原有设备：A、原有风量为13000m3/h风机两台。

B、风机配套管道一套。

三、国家标准及规范1、GB16279-1996 大气污染物综合排放标准（25米高空排放标准）2、GB3095-1996 环境空气质量标准3、TJ36-79 工业企业设计卫生标准4、HG/T20696-1999玻璃钢化工设备设计规定5、CD130A19-85 手糊法玻璃钢设备设计技术条件6、Q/320109 JT02-2002 玻璃钢系列产品通用技术标准7、GB1447 玻璃纤维增强塑料拉伸性能试验方法8、GB1463 玻璃钢比重试验方法9、GB3854 玻璃纤维增强塑料巴氏硬度试验方法四、设计原则根据车间的具体情况，为了达到废气治理效果显著的目的，又能减少设备投资，降低运行费用，同时还能保证设备长期稳定运行，本次工程设计遵循下列原则：1、设备技术先进：工程中的关键是净化器的选型。

酸雾废气净化治理工程设计方案背景介绍酸雾废气是工业生产过程中排放的一种污染物，其主要成分为硫酸雾、氢氟酸雾和硝酸雾等。

这些有害气体对人体和环境都具有危害，因此需要对酸雾废气进行处理，净化废气，保护环境和人体健康。

设计方案工艺选择目前，针对酸雾废气的处理技术主要有吸收法、吸附法、催化氧化法、生物法等。

吸收法是基于化学吸收来去除废气中有害物质的技术，其中最常用的是碱性吸收法和活性炭吸收法。

吸附法则是将废气中的有害组分吸附在固体吸附剂上，包括活性炭吸附法等，但这种方法只能较少量地处理酸雾废气。

催化氧化法是利用催化剂将废气中的有害成分氧化为无害物质，但对于富含酸雾废气的处理效果不佳。

而生物法则是利用微生物降解废气中有害成分，是一种环保、经济的技术。

考虑到酸雾废气中主要为硫酸、氟化氢等有害物质，本设计选择了碱性吸收法。

工艺流程工艺流程图如下：graph LRA[酸雾废气进入处理车间] -- 水喷洗 --> B[冷却喷淋塔]B -- 碱液通入 --> C[碱性吸收塔]C -- 净化后废气排放 --> D[废气排放口]具体工艺步骤如下：1.酸雾废气进入处理车间，并接受水喷洗，以去除其表面的灰尘等杂质。

2.处理过的酸雾废气先进入冷却喷淋塔进行冷却降温，避免过热的酸雾进入碱性吸收塔，使其对吸收液溶解度太低而不能很好地吸收。

3.将碱液通入碱性吸收塔，将酸雾废气与碱液充分接触，实现对有害物质的吸收。

碱性吸收液中的氢氟酸和硫酸等酸性成分与碱液中氢氧化钠、氢氧化钙等碱性成分反应，生成硝酸盐和硅酸盐等化合物，实现废气的净化。

4.净化后的废气排放至废气排放口，排放浓度达到国家排放标准。

设计要点1.碱液的选取：碱液是溶于水中的氢氧化钠或氢氧化钙，在吸收塔中用来中和酸雾废气中的有害气体。

需要根据废气组成和浓度等情况选择合适的碱液，同时要注意碱液的浓度和配比，以确保吸收液的饱和度。

2.碱性吸收塔的设计：尺寸、高度、吸收塔的材料、压力等方面都需要进行合理的设计，以保证吸收效率和操作稳定性。

环保设备铬酸雾回收净化酸雾废气净化技术方案随着工业化进程的不断加速，工业废气的处理越来越成为人们所关注的焦点。

其中，酸雾废气是工业废气中的一种常见类型，其对环境和人类健康都会造成严重影响。

为了减少酸雾废气对环境的污染，环保设备铬酸雾回收净化酸雾废气净化技术应运而生。

铬酸雾回收的原理铬酸雾回收是一种化学回收技术，它的原理是将酸雾废气中的铬酸雾通过化学反应转化为可回收的铬化合物，从而实现酸雾废气净化的目的。

铬酸雾回收技术的具体实现需要依赖于铬酸和还原剂之间的化学反应。

在该过程中，铬酸与还原剂发生还原反应，产生水和铬化合物。

铬化合物可以被收集和回收，以达到净化酸雾废气的目的。

这种化学反应需要在特定条件下进行，如温度、压力等。

酸雾废气净化技术方案铬酸雾回收技术是酸雾废气净化的一种重要技术方案。

为了实现酸雾废气的净化，需要采用合适的设备和工艺流程。

设备通常情况下，酸雾废气净化需要的设备包括废气净化塔、铬酸雾回收器和相关的管路系统。

废气净化塔是用于接收和净化酸雾废气的设备，它能够通过化学吸收的方式将废气中的酸雾物质吸附和转化，净化废气达到排放标准。

铬酸雾回收器则是负责收集和处理废气中的铬酸雾，回收其中有价值的铬化合物，从而达到节约资源和减少环境污染的目的。

工艺流程在酸雾废气净化过程中，需要按照以下工艺流程进行操作：1.废气处理：将酸雾废气引入废气净化塔中进行处理，吸收和转化其中的污染物质。

2.铬酸雾回收：回收铬酸雾并进行处理，将其中有价值的铬化合物提取出来。

3.废气排放：经过废气净化塔处理后的空气将在满足排放标准的条件下，排放到大气中。

环保设备的优势环保设备铬酸雾回收净化酸雾废气净化技术具有以下优势：1.高效净化：通过使用化学反应的方式将铬酸雾转化为铬化合物，可以实现对酸雾废气的高效净化。

2.资源节约：回收铬酸雾中的有价值的化合物，可以实现资源的节约和再利用。

3.环境友好：净化后的废气符合国家排放标准，可以确保环境的健康和人民的生命安全。

铬酸雾回收及废气净化技术方案一、项目概况该厂区内部从电镀车间电镀生产线生产过程中逸散的废气分为两部分，一部分是三个镀铬槽散发出来的铬酸废气，另外一部分是镀铁槽、酸洗槽、刻蚀槽散发出来的酸雾废气。

在敞口镀铬过程中，由于镀铬过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾。

镀铁槽、酸洗槽、刻蚀槽同样也是在通过槽子逸散出来酸雾废气。

逸散到周围的环境中，它不仅污染了环境,而且严重危害着工人健康。

铬酸废气由于危害较高、排放要求严格，采用一套净化系统往往达不到排放标准，同时由于铬酸密度较大，有回收利用价值，所以在净化前设置铬酸回收装置，对铬酸液进行回收。

铬酸废气与酸洗槽废气需要用管道分流分开治理，分别设置引风机，引风管道。

铬酸废气经吸风罩收集后通过铬酸回收装置进行回收，循环使用，用在生产工艺当中，余量废气进入后续酸雾净化器内进行净化处理，经过除雾层移除多余水雾，合格的废气排入大气。

酸雾废气则由引风机抽至净化系统内部进行净化处理，经过除雾层移除多余水雾，合格的废气达标排放。

随着企业领导环保意识的不断增强，气体中含有的铬酸通过净化处理，可以变废为宝回收利用。

所以对企业所排放的废气进行治理，不仅可以创造经济效益，而且净气排向大气，又得到了社会效益，可称之一举两得。

A、镀铬生产线有镀铬槽2个、活化槽1个、电解除油槽1个、化学除油1个，设置槽边吸风罩对逸散的铬酸雾进行收集，5个槽子共用一套抽风系统，经铬酸回收装置回收后进入后续酸雾净化器内部再次净化，确保废气达标排放。

B、镀铁生产线有镀铁槽2个、电解除油槽1个、化学除油槽1个、刻蚀1个，酸洗槽1个，设置槽边吸风罩对逸散的酸雾进行收集，6个槽子共用一套抽风系统，经净化后达标排放。

二、污染废气来源及主要设备选配1、部件在生产工艺中需要铬酸处理液处理，处理液随着温度升高以及电镀过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾，所以会有大量铬酸雾挥发，逸散车间及周围的环境中。

铬酸雾零排放的处理方法
铬酸雾是工业生产中常见的废气排放，其中含有有毒有害的铬化合物，对环境和人体健康都有着严重的危害。

因此，如何对铬酸雾进行零排放处理成为了一个备受关注的问题。

以铬酸雾零排放的处理方法主要有以下几种：
1. 离子交换吸附法
离子交换吸附法是一种常见的铬酸雾零排放处理方法。

该方法通过使用离子交换树脂，将废气中的铬离子吸附下来，从而达到零排放的目的。

这种方法具有操作简便、成本低廉等优点，但对于高浓度的铬酸雾处理效果较差。

2. 活性炭吸附法
活性炭吸附法也是一种常用的铬酸雾处理方法。

该方法通过使用活性炭，将废气中的有机物和铬离子吸附下来，从而达到零排放的目的。

该方法具有处理效果好、处理时间短等优点，但对于废气浓度高的情况下，需要更换活性炭，造成较大的经济成本。

3. 化学沉淀法
化学沉淀法是一种将铬酸雾处理成为固体废物的方法，该方法通过加入化学试剂，使铬酸雾中的铬离子沉淀下来，形成固体废物。

该
方法具有处理效果好、处理后的铬废物可以进行安全处置等优点，但处理时间长，需要大量的人力和物力投入。

4. 膜分离法
膜分离法是一种将铬酸雾中的铬离子通过膜分离技术进行分离的方法。

该方法具有处理效果好、处理后的水可以进行回收利用等优点，但需要较高的设备成本和技术投入。

以上四种方法都可以对铬酸雾进行零排放处理，各有优缺点，具体选择需要根据实际情况进行评估。

未来，随着技术的不断发展，相信会有更加高效、经济的处理方法出现，为实现铬酸雾零排放做出更大的贡献。

环保设备铬酸雾回收净化酸雾废气净化技术方案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）铬酸雾回收及废气净化技术方案一、项目概况该厂区内部从电镀车间电镀生产线生产过程中逸散的废气分为两部分，一部分是三个镀铬槽散发出来的铬酸废气，另外一部分是镀铁槽、酸洗槽、刻蚀槽散发出来的酸雾废气。

在敞口镀铬过程中，由于镀铬过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾。

镀铁槽、酸洗槽、刻蚀槽同样也是在通过槽子逸散出来酸雾废气。

逸散到周围的环境中，它不仅污染了环境,而且严重危害着工人健康。

铬酸废气由于危害较高、排放要求严格，采用一套净化系统往往达不到排放标准，同时由于铬酸密度较大，有回收利用价值，所以在净化前设置铬酸回收装置，对铬酸液进行回收。

铬酸废气与酸洗槽废气需要用管道分流分开治理，分别设置引风机，引风管道。

铬酸废气经吸风罩收集后通过铬酸回收装置进行回收，循环使用，用在生产工艺当中，余量废气进入后续酸雾净化器内进行净化处理，经过除雾层移除多余水雾，合格的废气排入大气。

酸雾废气则由引风机抽至净化系统内部进行净化处理，经过除雾层移除多余水雾，合格的废气达标排放。

随着企业领导环保意识的不断增强，气体中含有的铬酸通过净化处理，可以变废为宝回收利用。

所以对企业所排放的废气进行治理，不仅可以创造经济效益，而且净气排向大气，又得到了社会效益，可称之一举两得。

A、镀铬生产线有镀铬槽2个、活化槽1个、电解除油槽1个、化学除油1个，设置槽边吸风罩对逸散的铬酸雾进行收集，5个槽子共用一套抽风系统，经铬酸回收装置回收后进入后续酸雾净化器内部再次净化，确保废气达标排放。

B、镀铁生产线有镀铁槽2个、电解除油槽1个、化学除油槽1个、刻蚀1个，酸洗槽1个，设置槽边吸风罩对逸散的酸雾进行收集，6个槽子共用一套抽风系统，经净化后达标排放。

二、污染废气来源及主要设备选配1、部件在生产工艺中需要铬酸处理液处理，处理液随着温度升高以及电镀过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾，所以会有大量铬酸雾挥发，逸散车间及周围的环境中。

酸雾废气处理方案
随着工业和经济的发展，废气排放量不断增加，污染问题日益突出。

另外，由于生产工艺和原料不同，各行业排放的废气成分和浓度也不一样，有些废气还是酸性的，即我们常说的酸雾。

酸雾喷淋塔工作原理：酸雾废气由风管引入酸雾废气喷淋塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过废气处理后，再经除雾板脱水除雾后由风机排入大气。

吸收液在塔底经水泵增压后在塔顶喷淋而下，回流至塔底循环使用。

净化后的酸雾废气达到无机废气排放标准。

【酸雾废气处理方案】
相对于一般的废气处理解决方案，酸雾废气大多采用吸附法、吸收法和过滤法等方式处理。

其中，吸附法和吸收法又更为常用。

吸收法：主要原理是使气、液充分接触，酸、碱中和，从而达到净化的目的，实现达标排放。

此方法操作简单，投入少。

但耗能耗水量大、运行费用高，有二次污染的隐患。

吸附法：主要原理是利用吸附剂的吸附性，对酸雾废气中的酸性物质等有害成分进行吸附分离，达到净化的目的。

吸附法在目前废气净化中使用范围较广，操作简单，而且对于去除伴随硝酸雾产生的氮氧化物具有很好的净化效率，而且不产生二次污染。

但是由于吸附剂的吸附容量有限，造成设备大，且过程为间歇操作。

常用的设备：主要活性炭吸附箱、酸雾吸附器等。
