机车信号设备的组成

机车信号设备的组成随着铁路交通的发展，机车信号设备也越来越重要。

机车信号设备是铁路交通中的一项基础设施，它能够确保列车行驶的安全和顺畅。

本文将介绍机车信号设备的组成和作用。

一、信号机信号机是机车信号设备的核心部分，它是指用来指示列车行驶方向、速度和限制的装置。

信号机有多种类型，包括色灯信号机、机械信号机、声光信号机等。

其中，色灯信号机是目前应用最广泛的一种信号机。

色灯信号机通过不同颜色的灯光组合来表示不同的行车指示，如红灯表示停车，黄灯表示减速，绿灯表示通行等。

二、轨道电路轨道电路是一种通过电气信号来检测列车位置的装置。

它由电缆、电极和控制器组成。

当列车通过轨道电路时，电极会感应到列车的金属部分，从而产生电气信号。

控制器会接收这些信号并将其转化为数字信号，从而判断列车的位置和速度。

轨道电路还可以用来检测轨道上的异物或故障，从而及时进行维修。

三、联锁设备联锁设备是用来控制信号机和道岔的装置。

它可以确保列车行驶方向的正确和安全。

联锁设备由控制器、接触器、电源等部件组成。

当列车需要转向或停车时，联锁设备会自动控制信号机和道岔，从而确保列车行驶方向的正确和安全。

四、道岔道岔是铁路交通中的一种重要设备，它能够将列车从一条轨道引导到另一条轨道上。

道岔由铁路轨道、转辙器和锁闭装置组成。

当列车行驶到道岔处时，转辙器会自动控制铁路轨道的转向，从而将列车引导到另一条轨道上。

锁闭装置则可以确保转辙器的位置正确和牢固。

五、信号电缆信号电缆是机车信号设备中的一种重要部件，它用来传输信号机、轨道电路、联锁设备和道岔等装置的信号。

信号电缆具有传输速度快、抗干扰能力强等特点。

六、信号机柜信号机柜是机车信号设备中的一个重要组成部分，它用来存放信号机、联锁设备和控制器等装置。

信号机柜具有防尘、防水、防腐等特点，可以保护设备免受外界环境的影响。

七、信号电源信号电源是机车信号设备中的一种重要部件，它为信号机、轨道电路、联锁设备和道岔等装置提供电源。

机车信号车载设备常见故障分析摘要：近年来我国铁路的发展速度较快，各项先进的技术开始在铁路行业中应用，一体化的机车信号车载设备在铁路安全运营中发挥着非重要作用。

本文对机车信号车载设备的常见故障进行列举及分析，希望为提高机车信号设备的运维水平、确保列车安全运行提供一定的借鉴。

关键词：机车信号；车载设备；故障分析；故障处理1. 主体化机车信号车载设备的组成主体化机车信号车载设备通常由机车信号主机、信息采集装置（双路接收线圈）、信息记录装置（机车信号记录器）、信号输出装置（机车信号机）组成。

1.1 机车信号主机作为设备的核心部件，主要用于对收到的信号进行处理、分析，然后将分析结果传送给机车信号机，实现信号的各种显示。

同时，还会将数据分析结果传送给列车运行监控记录装置，为控制列车的安全运行提供信息。

与通用机车信号主机相比，主体化机车信号主机还扩展了信息记录装置以实现数据存储功能[1]。

1.2 双路接收线圈作为设备的接收部件，主要是利用电磁感应原理对信号进行接收，接着将其传递给机车信号主机。

在机车信号系统中，采用的是双路接收线圈，即 A路输入的信号会输入到 A 主机，而 B 路输入的信号会输入到 B 主机，而且任何一路有故障发生时，系统都是给出相应的故障提示，同时另一路接收线圈可以有效地确保系统正常的运行，这种双路接收线圈形式有效地确保了输入信号系统运行的可靠性。

1.3 机车信号机主机输出的信号被直接呈现到信号机上，向作业人员提供相应的数据显示。

机车信号机一般应用的为 LED 显示，总共有8种灯位。

1.4 机车信号记录器机车信号记录器通过记录板对机车信号进行动态采集和存储，以插件形式插在机车信号主机箱内。

能够真实反映机车信号动态运行中的变化，对机车信号进行全面记录。

2. 常见故障及分析在处理一体化机信设备故障时，根据该系统的原理，可将故障范围分为以下几大板块：（1）电源系统故障；（2）输入信号系统故障；（3）控制信号部分故障；（4）输出信息部分故障[2]。

机车信号名词解释一、机车信号的定义机车信号是指在铁路运输中，为机车 (包括电力机车和内燃机车) 驾驶员提供有关运行安全和运行方向的信息的设备，通常由信号机、道岔、轨道电路和自动列车保护系统等组成。

二、机车信号的分类机车信号按照其作用和功能的不同，可以分为以下几类:1. 速度信号：用于指示机车驾驶员行车速度的信号，如限速信号、减速信号等。

2. 道岔信号：用于指示机车驾驶员道岔的位置和状态的信号，如道岔开通信号、道岔关闭信号等。

3. 位置信号：用于指示机车驾驶员列车运行的位置和距离的信号，如车站信号、进路信号等。

4. 危险信号：用于提示机车驾驶员前方有危险情况的信号，如警报信号、停车信号等。

5. 自动列车保护信号：用于自动列车保护系统中，对机车驾驶员提供列车运行安全保护的信号，如列车速度监控信号、列车位置监控信号等。

三、机车信号的原理机车信号的原理基于铁路运输的安全性和可靠性要求，通过在铁路轨道上设置信号机、道岔、轨道电路等设备，来向机车驾驶员传递有关运行安全和运行方向的信息。

信号机是机车信号中最常见的设备之一，通常由色灯、臂板、机架等组成。

信号机通过臂板的位置和色灯的显示来表示不同的信号意义，如绿灯表示允许通行，黄灯表示准备停车，红灯表示禁止通行等。

道岔是连接两条铁路轨道的设备，通常由转辙器、辙叉、护轨等组成。

道岔可以根据需要切换轨道，改变列车的运行方向。

轨道电路是通过在铁路轨道上铺设电路，来检测轨道上是否有列车运行的设备。

轨道电路将列车运行的信息传递给信号机，由信号机根据轨道电路的信息来改变信号显示，从而指导机车驾驶员的行车。

四、机车信号在铁路运输中的作用机车信号在铁路运输中起着至关重要的作用，可以有效提高铁路运输的安全性、可靠性和运行效率，主要表现在以下几个方面:1. 确保列车安全运行：机车信号可以提供有关运行安全和运行方向的信息，帮助机车驾驶员做出正确的行车决策，有效防止列车在行车过程中发生事故。

第二章机车信号设备简介机车信号是指设在司机室内反映列车前方运行条件的信号显示，通常实现机车信号功能的车载设备也被简称为机车信号。

机车信号发展初期，其功能是为了改善司机瞭望条件而向司机复示地面信号。

随后在机车信号设备的基础上增加了自动报警、自动停车设备，机车信号设备不仅向司机提供信号显示，同时向后级设备提供信号来源，机车信号成为提高运输安全，实现车上自动报警、自动停车功能所必备的重要车载设备，被作为机车“三大件”之一。

我国铁路目前采用的机车信号分为接近连续式和连续式两种。

接近连续式多用于非自动闭塞区段。

在进站信号机外方制动距离附近的固定地点设置发送设备，并从固定地点到进站信号机之间加装一段轨道电路。

从列车最前面的车轮轧在轨道电路上时起，发送装置就连续不断地向机车上传送地面信号的信息，使机车信号机连续复示进站信号机的显示。

连续式机车信号没有距离限制，只要列车在轨道上行驶，被机车第一轮对短路的轨道信号电流就会在钢轨周围产生磁场。

装在机车上的感应器接收到信号，经过解码使机车信号机不断地显示与前方地面信号机相同的信号。

随着运输要求的提高和技术的发展，要求机信号的译码输出提供给已广泛配备的列车运行监控装置，对机车信号设备的性能要求随之提高，机车信号除了向司机提供显示外，向后级列车运行监控设备提供信息成为一项重要功能。

随着列车运行速度的进一步提高，司机已难以仅通过地面信号来驾驶列车，这样就对机车信号的可靠性与安全性有了更加严格的要求，机车信号系统的概念也进一步明确：机车信号系统由车载信号和地面信号设备共同构成，必须符合故障导向安全原则。

车载信号设备应具有运行数据记录的功能；地面信号设备应具有闭环检查功能，提供正确信息。

机车信号是否安全、可靠，取决于地面信号设备和车载信号设备构成的系统是否安全、可靠。

第一节机车信号的发展史一、JT1型通用式机车信号设备JT1-A/B型通用式机车信号，是采用数字信号处理技术及高速超大规模集成电路设计而成的新一代通用式机车信号装置。

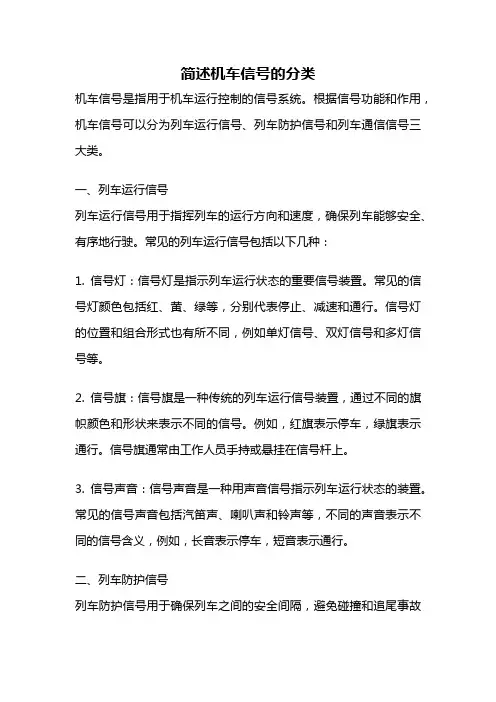

简述机车信号的分类机车信号是指用于机车运行控制的信号系统。

根据信号功能和作用，机车信号可以分为列车运行信号、列车防护信号和列车通信信号三大类。

一、列车运行信号列车运行信号用于指挥列车的运行方向和速度，确保列车能够安全、有序地行驶。

常见的列车运行信号包括以下几种：1. 信号灯：信号灯是指示列车运行状态的重要信号装置。

常见的信号灯颜色包括红、黄、绿等，分别代表停止、减速和通行。

信号灯的位置和组合形式也有所不同，例如单灯信号、双灯信号和多灯信号等。

2. 信号旗：信号旗是一种传统的列车运行信号装置，通过不同的旗帜颜色和形状来表示不同的信号。

例如，红旗表示停车，绿旗表示通行。

信号旗通常由工作人员手持或悬挂在信号杆上。

3. 信号声音：信号声音是一种用声音信号指示列车运行状态的装置。

常见的信号声音包括汽笛声、喇叭声和铃声等，不同的声音表示不同的信号含义，例如，长音表示停车，短音表示通行。

二、列车防护信号列车防护信号用于确保列车之间的安全间隔，避免碰撞和追尾事故的发生。

常见的列车防护信号包括以下几种：1. 闭塞信号：闭塞信号用于指示轨道的占用情况，以确保列车之间的安全间隔。

闭塞信号通常以红、黄、绿等颜色表示，不同的颜色组合表示不同的闭塞状态。

2. 道岔信号：道岔信号用于指示道岔的位置和状态，以确保列车能够正确进入和离开不同的轨道。

道岔信号通常以红、黄、绿等颜色表示，不同的颜色组合表示不同的道岔状态。

3. 警示信号：警示信号用于向列车驾驶员发出警示，提醒他们注意前方的危险情况。

常见的警示信号包括倒数信号、振动信号和闪光信号等，不同的信号形式和频率表示不同的警示含义。

三、列车通信信号列车通信信号用于实现列车之间的通信和信息传递。

常见的列车通信信号包括以下几种：1. 无线电信号：无线电信号是列车通信的主要手段之一，通过无线电波传输声音、文字和数据等信息。

无线电信号通常使用特定的频率和编码方式，以确保信息的传输和接收的准确性。

机车信号设备的组成机车信号设备是现代铁路运输系统中不可或缺的组成部分，它可以确保列车在行驶过程中的安全和正常运行。

机车信号设备通常由多个部分组成，每个部分都有着不同的功能和作用。

以下是机车信号设备的各个部分的详细介绍。

信号灯信号灯是机车信号设备中最基本的部分之一。

它们通常被安装在铁路路线上，用于向司机发出信号。

根据颜色的不同，信号灯可以分为红色、黄色和绿色。

红色信号灯表示列车必须停止，黄色信号灯表示列车必须减速，绿色信号灯表示列车可以继续前进。

信号灯的位置和颜色是根据路线的不同而变化的。

信号机信号机是机车信号设备中的另一个重要部分。

它们通常被安装在铁路路线上，用于向司机发出信号。

信号机的种类有很多，例如手动信号机和自动信号机。

手动信号机需要由信号员手动操作，而自动信号机则可以通过电子设备自动控制。

信号机的位置和颜色也是根据路线的不同而变化的。

道岔道岔是机车信号设备中的另一个重要部分。

它们通常被安装在铁路交叉口处，用于调整列车的行驶路线。

道岔的种类有很多，例如手动道岔和自动道岔。

手动道岔需要由铁路工人手动操作，而自动道岔则可以通过电子设备自动控制。

道岔的位置和方向也是根据路线的不同而变化的。

列车控制系统列车控制系统是机车信号设备中的另一个重要部分。

它可以确保列车在行驶过程中的安全和正常运行。

列车控制系统通常包括列车信号设备、列车自动控制系统和列车通信设备。

列车信号设备可以向司机发出信号，告诉他们何时停车、减速或加速。

列车自动控制系统可以通过电子设备自动控制列车的速度和方向。

列车通信设备可以确保列车与地面控制中心之间的通信畅通无阻。

总线系统总线系统是机车信号设备中的另一个重要部分。

它可以确保各个部分之间的通信畅通无阻。

总线系统通常由多个节点组成，每个节点都可以与其他节点通信。

总线系统的优点是可以减少线缆的使用，提高系统的可靠性和灵活性。

结论机车信号设备的组成包括信号灯、信号机、道岔、列车控制系统和总线系统。

机车信号故障分析及处理摘要】近十年来，国家大力发展铁道建设，尤其高铁已经走在世界前列，铁路运输是当前交通中的重要载体，对方便人民生活水平社会经济发展起着重要作用。

机车信号是在列车运行前方在机车室内反映出来的信号显示，机车信号是铁路信号运行系统中的重要组成部分之一，但是，实际运用中，机车信号掉码比较常见，加强故障分析处理，及时恢复信号，增强信号强度，是保障机车在运行过程中能够正常运行的保障，以下将简单分析。

【关键词】机车信号；掉码；模拟试验；故障分析；故障处理；铁路运输是现在交通运输最常见的运输载体，特别是在我国这样宽广区域、人口多的情形，南北的运输、东西的交流、城市人员的流动都需要铁路系统的运输；所以我国的铁路发展十分迅速，高铁建设项目热火朝天，并已逐步走向世界，各大中城市也基本上建设了便捷的城际铁路，对社会的经济发展起着重要的带领作用。

机车信号是铁道信号系统的重要组成部分，对列车运行安全有紧密影响，也影响着列车的运行效率和服务品质，所以，加强机车信号故障分析和处理十分重要。

实际工作中，轨道电路要经常进行检查测试，掉码是最常出现的机车信号故障，应及时进行准确的故障分析与故障处理，保障机车信号的正常运行。

一、轨道电路机车信号的常见问题分析机车的信号设备主要包括车载部分的车载设备和地面部分的地面设备两个部分，由地面设备向机车上传递，反映机车前方线路是否空闲与进路状况的信号信息，机车信号系统应能满足“故障-安全”的原则。

机车信号信息主要来自于地面轨道传递的电流信息，将电流信息采集分析后用来驱动机车上的信号显示和自动停车设备，机车驾驶员还可以根据信号提醒对列车的现行速度进行调节。

受复杂环境的影响，机车信号会发生掉码、不接码、串码、灭灯等信号故障，影响列车运行安全，应加以高度重视。

机车信号系统组成见下图：1、机车信号掉码机车信号掉码断码是机车较为常见的信号故障，主要有2种：其一是绿码——无码——绿码，其二是红黄码——无码——红黄码。

1. JT-C 系列机车信号主机采用6槽机箱结构，自左至右为记录器板、主机板A 板、主机板B 板、连接板、电源板1、电源板２2. JT-C 机车信号记录器2.0用于转储的U 盘文件系统必须是。

FAT 3. JT-C 系列机车信号在库内测试完毕后，格式。

电源板1上的“试验/运行”开关要恢复到运行位4. 由于通过线圈中的磁通量的变化，在几个线圈的端点感应出相同的电压极性，则称电压极性相同的几个线圈端点，叫做这几个线圈的。

同名端5. 当机车接收到与地面信号相对应的电码、频率时，机车信号应显示相应的。

信号灯光6. 地面或机车上的信号设备故障时，机车信号不得出现；信息不变时，机车信号显示保持不变。

升级7. 机车信号机构完整，各发光体完整，颜色正常，的错误显示。

亮度均匀8. 接收线圈（含车外的接收线圈接线盒）应。

密封、防尘、防水9. 安装于机车上的机车信号设备的导电部分与机车车体的绝缘电阻(切断电源)，用500V兆欧表测试时，绝缘电阻不应良好。

小于2510. 列车运行监控装置接人机车信号接收线圈时，其输入阻抗应M Ω。

不小于100k 11. 机车信号输出八个灯位信息、Ω。

速度信息（SDl 、SD2、SD3）、过绝缘节12. 机车信号应采用可靠性高、防振性好的信息、制式信息。

弹簧夹持13. 机车信号机箱应可靠接地，接地编织线截面积不式接线端子。

低于6mm 214. 机车信号连接电缆应采用屏蔽电缆，屏蔽层应。

单点15. 机车信号设备的整机返还系数不应接地。

小于7516. 机车信号当设备供电电压在规定范围内，信号输出动作两台机车信号机时，接收各种制式信息的正确率为％。

10017. 机车信号主机的平均无故障服务时间(MTBSF)不应低于％。

10618. 机车信号车载系统由h 。

双路接收线圈19. 在轨道回流为1 000A 、不平衡系数10％的电气化区段，设备应能正确译码。

对于特殊区段，不平衡电流达到、车载主机(含记录器)、八显示机车信号机等部分构成。
