塑胶模具基本结构详解

塑胶模具基本结构简要概述塑胶模具是现代工业生产领域必不可少的工具之一，用于生产各种塑胶制品。

随着现代科技的发展，塑胶模具的制造工艺和技术也不断更新和进步。

本文将从塑胶模具的基本结构角度来简要介绍塑胶模具的组成和特点。

首先，塑胶模具从结构上可以分为四个基本组成部分：模套、动模、静模和模芯。

其中，模套可理解为塑胶模具的骨架，它是模具的主体，靠定位销固定在模架上，同时它还起到定位和导向的作用。

动模和静模则分别是套入模套内部的两部分。

其中，动模通常可以移动，和模套组合后形成模腔，用于塑胶制品的成型。

静模则是固定的，用于支撑和固定动模。

其次，模芯是塑胶模具中最重要的部分之一。

模芯与动模呈套合关系，用来形成塑胶制品的内部空间。

模芯和动模可以通过线圈、气缸等机构来控制它们的相对位置，实现模具的运动和成型。

模芯的设计非常重要，因为它会直接影响到制品的质量和准确度。

通常设计模芯时需要考虑钢材的尺寸和结构，以及加工时的难度和工序等因素。

除了上述部分之外，塑胶模具的结构还包括排气孔、注塑口、溢流槽等部分。

排气孔用于排放塑料在注塑过程中产生的气体和废气，以保证塑料制品的质量。

注塑口是用来引导熔融态塑料进入模腔中的入口，设计得不同会影响塑料的进料速度、流量和均匀性。

溢流槽则是用于输出多余的熔融塑料，以保证模腔中的塑料设定量不超过上限。

总之，塑胶模具的基本结构是多个组成部分的组合，每个部分都有着自己的特点和功能。

为了设计出高质量的塑胶模具，需要考虑成品的尺寸和形状，选择适当的塑料材料，并进行合理的加工和组装。

只有在实践中不断探索和改进，才能推动塑胶模具技术的不断发展和进步。

塑胶模具结构介绍塑胶模具是一种用于制造塑胶制品的工具，它的结构设计对于最终产品的质量和成型效果有着至关重要的影响。

下面是对塑胶模具结构的详细介绍。

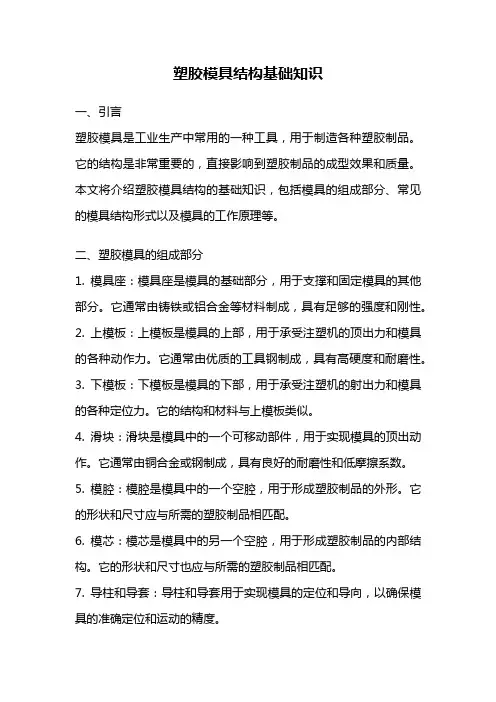

1.塑胶模具的基本构造塑胶模具通常由上模、下模和模具座三部分组成。

上模和下模分别位于模具座的上下部，通过模具座的定位孔进行定位，并由模具座的螺母将上模和下模紧固在一起。

上模和下模分别具有模芯和模腔，模芯用于形成产品内部的空腔，模腔则用于形成产品的外形。

2.模芯与模腔模芯和模腔是塑胶模具中最关键的部分，它们决定了产品的形状和尺寸。

在注塑成型过程中，模具中注入熔化的塑料材料，通过模具中的进气系统将塑料材料充填到模芯和模腔中。

模芯和模腔的结构要能保证产品的尺寸精度和形状一致性。

3.模具的冷却系统塑胶模具中的冷却系统非常重要，它决定了产品的冷却速度和质量。

通常，冷却系统由模芯和模腔中的水道组成，通过循环流动的冷却水来降低模具温度，加快产品的冷却时间。

合理的冷却系统设计能够减小产品的变形和缩水，提高产品的强度和表面质量。

4.排气系统塑胶模具中的排气系统是为了排除由于材料流动引起的气泡和气蚀现象，保证产品的质量。

排气系统通常包括排气槽和排气孔，位于模腔或模芯的适当位置，保证气体能够顺畅排出，不影响产品的成型。

5.模具的脱模机构塑胶模具脱模机构主要用于将成品从模具中顺利取出。

脱模机构通常包括顶针、顶出杆和顶出板等部分，通过顶针将成品推出模腔并通过顶出杆和顶出板将成品从模具中顶出。

脱模机构的设计要保证成品从模具中取出时不发生变形、断裂等问题。

6.模具的开合机构塑胶模具的开合机构是为了使上模和下模能够分离和闭合。

开合机构通常由导向柱、导向套和开合杆组成，通过导向柱和导向套使上模和下模保持正确的定位，通过开合杆进行上模和下模的开合动作。

开合机构的设计要确保上模和下模的定位准确性和稳定性。

7.其他辅助结构塑胶模具可能还包括一些辅助结构，如压铭设计、割胎设计和定位销等。

这些辅助结构的设计要根据具体的产品要求和成型工艺进行选择和设计。

塑胶模具结构详解塑胶模具是塑胶制品生产中必不可缺的工具，主要用于将熔融状态的塑胶物料注入模具中，通过冷却固化后得到所需要的塑胶制品。

塑胶模具的结构设计直接影响着塑胶制品的成型质量和生产效率，因此塑胶模具的结构设计非常重要。

下面我将详细介绍塑胶模具的结构。

首先，塑胶模具的结构主要包含以下几个部分：模具座、模腔、模芯、导向机构和顶出机构。

1.模具座：模具座是塑胶模具的支撑结构，通常采用钢板焊接而成。

模具座上装有模腔和模芯，通过模具座上的定位孔与注塑机上的模板定位销相连接，保证模具的准确定位。

2.模腔：模腔是塑胶模具中用于成型的腔体部分，它的形状和尺寸与最终产品的形状和尺寸一致。

模腔一般由高硬度、高耐磨的钢制成，以保证模具的耐用性。

模腔表面经过抛光和处理，以保证成型产品的光洁度。

3.模芯：模芯是模腔的补充部分。

在注塑过程中，塑胶材料被注入到模腔中，模芯起到的作用是使模腔中的塑胶材料在注射后能够顺利排出，并保证成型产品的尺寸和形状的准确性。

模芯一般用低硬度、低摩擦系数的钢制成，以减少与模腔的磨损。

4.导向机构：导向机构用于保证模腔和模芯的准确定位，以防止注塑过程中的偏移和动作不平衡。

通常采用导柱和导套的组合形式，导柱固定在模具座上，导套安装在模腔和模芯上，实现模腔和模芯的相对运动。

5.顶出机构：顶出机构用于将成型后的产品从模具中弹出，通常采用弹簧和顶出杆的组合形式。

顶出机构应设计合理，力度适中，以保证成型产品的完整和表面的光洁度。

除了上述主要部分之外，塑胶模具还可以根据具体的产品要求加上一些辅助结构，如冷却系统、进胶口和排气口等。

冷却系统用于将模具中的热量迅速带走，以保证模具的温度恒定，提高生产效率；进胶口用于塑胶材料的注入，排气口用于排除模腔内的气体。

总之，塑胶模具是实现塑胶制品生产的关键工具，其结构设计需要综合考虑成型质量、生产效率和模具耐用性等方面的因素。

上述介绍的塑胶模具结构是基础的结构设计，具体的模具结构设计还需要根据不同产品的具体要求进行调整和优化。

塑胶模具结构形式：1：两板式注塑模：两板式注塑模主要由定模板和动模板组成，特点是在注射成型后只要一次分型即可完成全部脱模过程。

2：三板式注塑模：三板式注塑模是在两板式注塑模的基础上又增加了一块可动模板，也就是在注射成型后必须通过二次分型才能完成脱模动作。

塑胶模具的基本组成：塑胶模具有成型零件，浇注系统，顶出系统，抽芯系统，冷却系统，排气系统，复位和先复位机构组成。

一：成型零件：使被成型零件获得所需的形状和尺寸。

包括动静模胆，型芯等成型零件。

同一零件的注射模具的成型方法可以有多种结构形式，但必须选择以成型性能好为前提，并充分考虑现有设备条件下工艺性强，制造简单，易于保证精度，制造成本较低的一种.二：浇注系统：使塑料熔体平稳有序地填充到型腔中，并在填充过程和凝固过程中把压力传送到各个部位，以获得组织紧密，外观清晰的零件。

浇注系统由主流道，分流道，冷料井，拉料杆和浇口组成。

1：主流道一般设在模具的中心线上，它的直径大小影响塑料注射时的压力降，流动速度和充模时间。

2：分流道对于从主流道流入的塑料具有分配和缓冲作用。

若分流道的截面过小，则充模时间长，压力损失大，同时可能出现缺料，烧焦，波纹，缩水等缺陷。

截面过大则会增大冷凝料的回收量，延长冷却时间。

3：冷料井的位置在主流道的对面或分流道的末端。

主要用于储存注射间歇期间，喷嘴前端由散热造成温度降低而产生的冷料。

如果它们进入流道，将堵塞流道并减缓料流速度；进入型腔，将在制品上出现冷料，同时在开模时，冷料井又起到将主流道中的冷料从浇口套中拉出和将分流道固定在后模的作用。

常与拉料杆和顶针配合使用。

4：拉料杆用于使流道留在需要的一侧，常有Z形拉料杆和球头拉料杆。

5：浇口是主流道和分流道与型腔之间的连接部分，也是浇注系统的终端。

浇口对于控制塑料的流率，使之以理想的流态进入型腔起决定性的作用。

浇口的位置及形状，尺寸的设计正确与否将直接决定制品质量注射效果和注射效率。

常见的浇口形式有直浇口.盘形浇口.轮辐式浇口.环形浇口.针点式浇口.潜浇口.侧浇口.扇形浇口.平缝式浇口.护耳式浇口等。

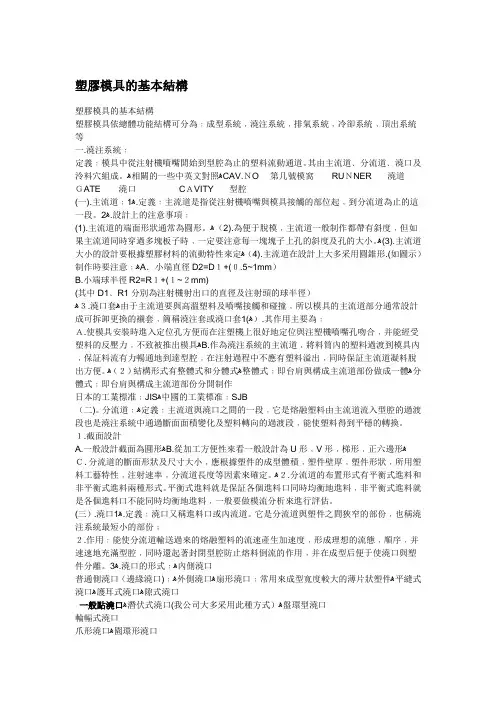

塑膠模具的基本結構塑膠模具的基本結構塑膠模具依總體功能結構可分為﹕成型系統﹐澆注系統﹐排氣系統﹐冷卻系統﹐頂出系統等一.澆注系統﹕定義﹕模具中從注射機噴嘴開始到型腔為止的塑料流動通道。

其由主流道﹑分流道﹑澆口及泠料穴組成。

ﻫ相關的一些中英文對照ﻫCAV.ＮO 第几號模窩RUＮNER澆道ＧATE 澆口CＡVITY型腔(一).主流道﹕ﻫ1.定義﹕主流道是指從注射機噴嘴與模具接觸的部位起﹐到分流道為止的這一段。

ﻫ2.設計上的注意事項﹕(1).主流道的端面形狀通常為圓形。

ﻫ（2).為便于脫模﹐主流道一般制作都帶有斜度﹐但如果主流道同時穿過多塊板子時﹐一定要注意每一塊塊子上孔的斜度及孔的大小。

ﻫ(3).主流道大小的設計要根據塑膠材料的流動特性來定ﻫ（4).主流道在設計上大多采用圓錐形.(如圖示）制作時要注意﹕ﻫA．小端直徑D2=D１+(０.5~1mm）B.小端球半徑R2=R１+(１~２mm)(其中D1﹑R1分別為注射機射出口的直徑及注射頭的球半徑）ﻫ３.澆口套ﻫ由于主流道要與高溫塑料及噴嘴接觸和碰撞﹐所以模具的主流道部分通常設計成可拆卸更換的襯套﹐簡稱澆注套或澆口套ﻫ(1）.其作用主要為﹕Ａ.使模具安裝時進入定位孔方便而在注塑機上很好地定位與注塑機噴嘴孔吻合﹐并能經受塑料的反壓力﹐不致被推出模具ﻫB.作為澆注系統的主流道﹐將料筒內的塑料過渡到模具內﹐保証料流有力暢通地到達型腔﹐在注射過程中不應有塑料溢出﹐同時保証主流道凝料脫出方便。

ﻫ（２）結構形式有整體式和分體式ﻫ整體式﹕即台肩與構成主流道部份做成一體ﻫ分體式﹕即台肩與構成主流道部份分開制作日本的工業標准﹕JISﻫ中國的工業標准﹕SJB（二)。

分流道﹕ﻫ定義﹕主流道與澆口之間的一段﹐它是熔融塑料由主流道流入型腔的過渡段也是澆注系統中通過斷面面積變化及塑料轉向的過渡段﹐能使塑料得到平穩的轉換。

１.截面設計A.一般設計截面為圓形ﻫB.從加工方便性來看一般設計為U形﹐V形﹐梯形﹐正六邊形ﻫＣ．分流道的斷面形狀及尺寸大小﹐應根據塑件的成型體積﹐塑件壁厚﹐塑件形狀﹐所用塑料工藝特性﹐注射速率﹐分流道長度等因素來確定。
